-80°C 超低溫冷凍櫃完整指南

去年有個實驗室的 ULT 冷凍櫃壓縮機半夜故障，等到早上九點有人發現的時候，箱內溫度已經升到 -30°C。裡面存了三年份的臨床樣品和兩株花了半年篩選的初代細胞株——全部報廢。

設備本身的損失還算有限，但裡面那些樣品——無法估價。

這就是超低溫冷凍櫃跟其他實驗室設備最大的不同——你在保護的不是機器，是機器裡面那些不可替代的東西。壓縮機架構、變頻或定頻、隔熱層厚度、備援系統設計，這些規格表上的數字，每一個都直接決定你的樣品能不能安全保存十年。

這篇 -80°C 超低溫冷凍櫃完整指南把壓縮機架構、冷媒演進、變頻技術、隔熱設計、備援系統、選購規格、樣品管理、安裝環境與維護計畫全部整理在一起——希望幫你在採購和管理超低溫冷凍櫃時都能有具體判斷依據。

如果你還不確定是否需要超低溫冷凍櫃，或想先了解它和藥品冰箱、血庫冰箱、-40°C 冷凍櫃的差異，可以先看實驗室冰箱與冷凍櫃選購比較指南。

一、超低溫冷凍櫃為什麼需要 -80°C

-20°C 為什麼不夠保存生物樣品

「樣品放 -20°C 冷凍不就好了？」這是最常見的疑問，也是最危險的誤解。

-20°C 確實遠低於多數微生物的生長溫度，但在分子層面上，-20°C 的環境並不是靜止的。水溶液在 -20°C 下不會完全凍結——鹽類和溶質的存在會讓部分水分以高濃度液態薄膜的形式殘留在冰晶之間（共晶效應）。在這些未凍結的微區裡，酵素還在慢慢作用，蛋白質在降解，核酸在水解，細胞膜的脂質在氧化。

短期（幾天到幾週）這些效應可能不明顯，但放幾個月到幾年——細胞解凍後的存活率逐次下降，蛋白質活性漸漸消失，核酸完整性惡化。

到了 -80°C 以下，這些問題幾乎完全消失。凍結更徹底，殘留液態微區極少，酵素活性趨近於零。所以 -80°C 是生物樣品長期保存的業界主流標準——不是因為「越冷越好」，而是因為 -80°C 是有效阻斷大多數劣化機制的臨界溫度帶。

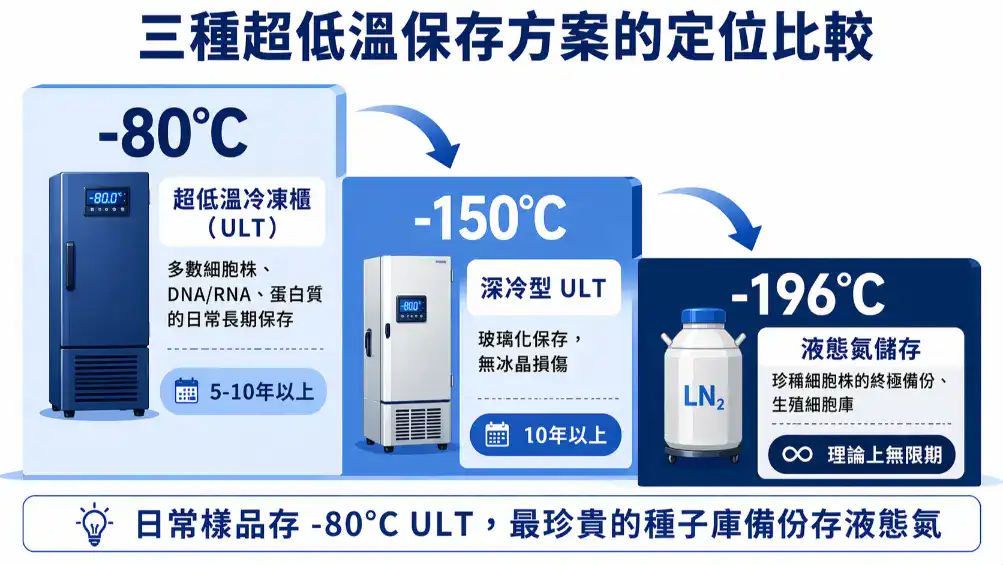

-80°C、-150°C 和液態氮的分工

-80°C ULT 是最廣泛使用的方案——技術成熟、操作簡便、成本合理。液態氮保存效果最好，但涉及液氮補充管理、窒息風險、場地安全要求和較高的日常成本。多數實驗室的策略是：日常工作量的樣品存 -80°C，最珍貴的「種子庫」備份存液態氮。

一台超低溫冷凍櫃裡到底值多少錢

這個問題值得認真算。一台 500 L 的超低溫冷凍櫃可以放約 400–500 個 2 吋試管盒，每盒 81 支凍管，加起來超過 30,000 支。每支凍管裡是一株花了數月篩選驗證的細胞株，或一份不可重複採集的臨床樣品——一台超低溫冷凍櫃的「內容物價值」常常遠高於設備本身的售價，差距可能是十倍甚至百倍。

這就是為什麼 ULT 的每一個設計細節——備援系統、溫度穩定性、停電保護——不是「錦上添花」的選配，是保護資產的必要投資。

二、超低溫冷凍櫃的壓縮機系統：為什麼要兩組

家用冰箱和 -20°C 冷凍櫃只要一組壓縮機就能跑。為什麼超低溫冷凍櫃需要兩組？

原因在物理極限。壓縮機的壓縮比（排氣壓力 / 吸氣壓力）越高，效率越低、排氣溫度越高、機械磨損越大。從室溫到 -80°C 溫差超過 100°C，單一壓縮機的壓縮比會高到沒辦法有效運作——效率極低，排氣溫度可能超過冷凍油的耐受上限，壓縮機會過熱損壞。

解法是把 100°C 的溫差拆成兩段：高溫迴路從室溫降到約 -40°C，低溫迴路再從 -40°C 降到 -80°C 以下。每組壓縮機只處理 50–60°C 的溫差，壓縮比合理，效率和可靠性都好很多。

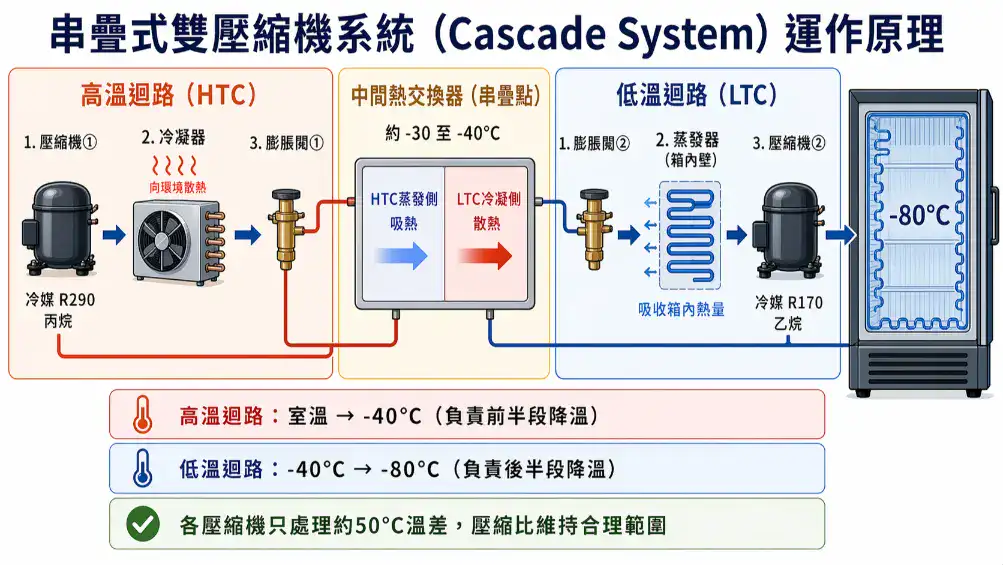

串疊式（Cascade）：最經典的架構

高溫迴路用沸點較高的冷媒（像 R290 丙烷），壓縮機壓縮冷媒、經冷凝器散熱、再降壓進入中間熱交換器吸熱，把中間溫度降到約 -30 到 -40°C。

低溫迴路用沸點更低的冷媒（像 R170 乙烷），壓縮機壓縮冷媒、經中間熱交換器向高溫迴路散熱、再降壓進入箱內蒸發器吸熱，把箱內降到 -80°C 以下。

兩組迴路透過中間熱交換器串聯——高溫迴路的冷端就是低溫迴路的熱端，像接力賽的交棒點。這就是「串疊」的由來。

並聯式（Parallel）：結構更簡潔

兩台壓縮機並聯在同一個冷媒迴路的壓縮段，共同提供壓縮能力。結構比串疊式簡潔（只有一套冷媒迴路），部分負載時可以只跑一台壓縮機，另一台備而不用，兼顧節能和備援。

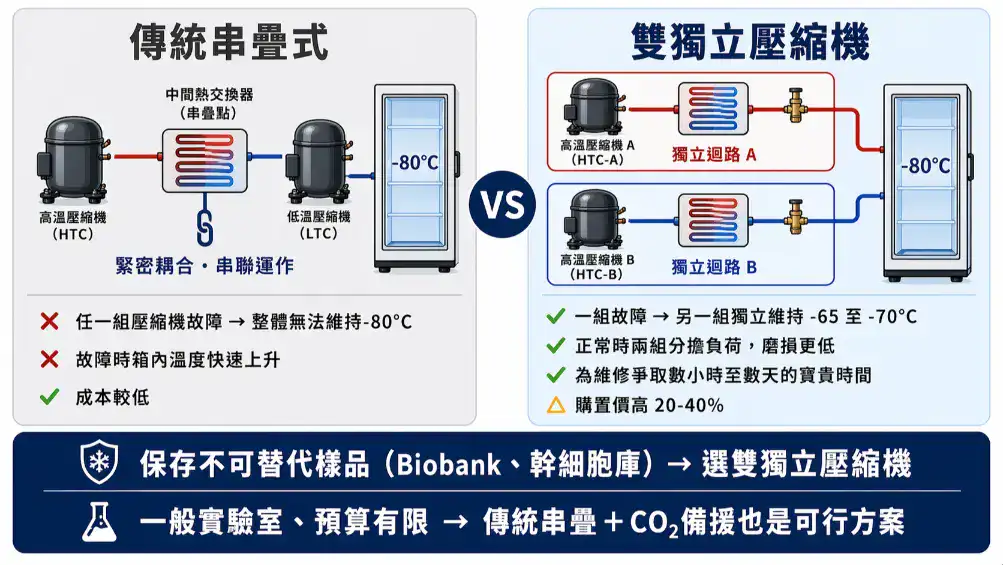

雙獨立式（Twin Independent）：備援能力最強

傳統串疊系統雖然有兩組壓縮機，但透過中間熱交換器緊密耦合——任何一組故障，另一組也撐不住 -80°C。

雙獨立系統的設計不同：兩組完全獨立的壓縮機迴路，各自都有從室溫降到 -80°C 的完整能力，同時對箱內冷卻。正常運轉時兩組分擔負荷，能耗和磨損都降低。一組故障的時候，另一組可以獨立維持 -65 到 -70°C——雖然到不了 -80°C，但足以在數小時甚至數天內保護樣品安全，為維修爭取時間。

雙獨立系統的價格不一定比串疊式高——實際售價看品牌定位和機型等級。建議以功能需求為優先，不要預設它一定比較貴，直接詢價比較就好。

經驗談：保存不可替代的樣品（初代細胞株、多年累積的臨床樣品），壓縮機備援不是「選配」，是保險。你不會開一台沒有保險的車上路，同樣的邏輯也適用於存放珍貴樣品的超低溫冷凍櫃。

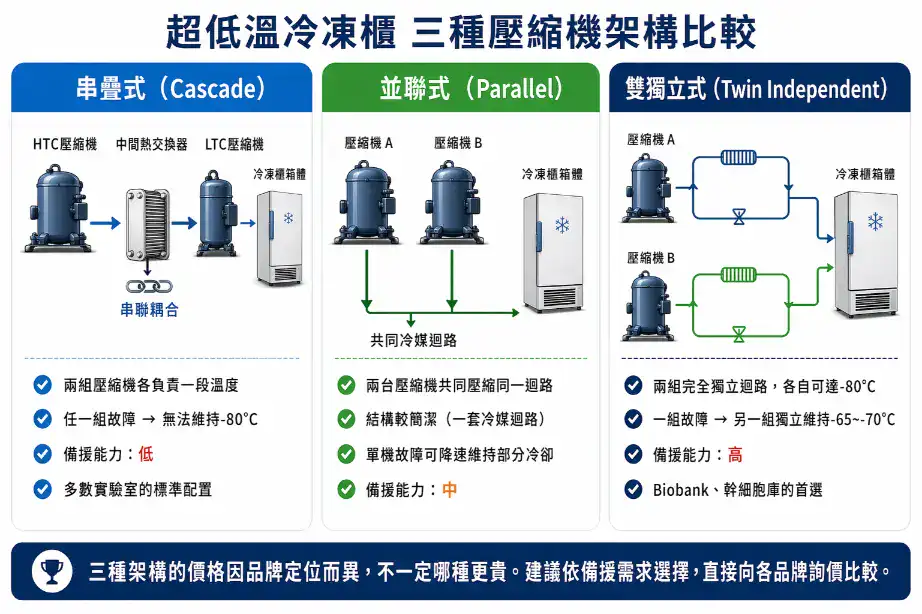

三種壓縮機架構的選擇邏輯

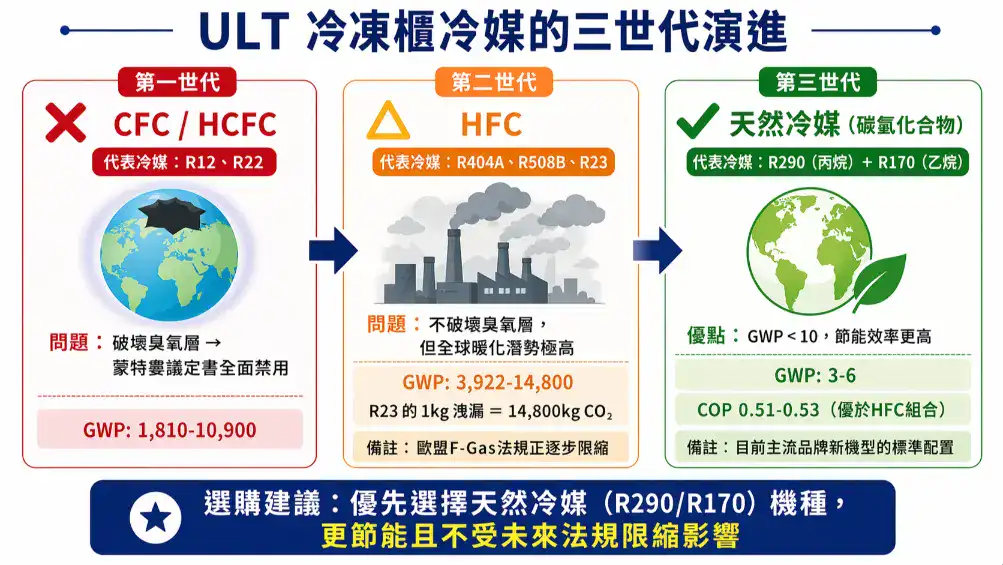

三、超低溫冷凍櫃冷媒的演進：為什麼新機改用天然冷媒

超低溫冷凍櫃的冷媒經歷了三代演進。第一代 CFC/HCFC(R12、R22）破壞臭氧層，已經全面禁用。第二代 HFC(R404A、R508B、R23）不破壞臭氧層，但全球暖化潛勢（GWP）極高——R23 的 GWP 值高達 14,800,1 公斤洩漏的溫室效應等於 14,800 公斤 CO₂。歐盟 F-Gas 法規正在逐步限縮使用範圍。

第三代是天然冷媒：R290（丙烷，GWP=3）配高溫迴路，R170（乙烷，GWP=6）配低溫迴路。GWP 低於 10，能效也比 HFC 組合好。碳氫冷媒雖然可燃，但 ULT 的冷媒充填量極少（每迴路通常只有幾十到一百多克），密封在封閉系統裡，已通過國際安全認證。目前主流品牌的新機幾乎全面轉向天然冷媒。

如果你正在汰換舊機，優先選天然冷媒機種。不只更節能，也避免未來冷媒停產的困境。

四、超低溫冷凍櫃變頻 vs 定頻：能耗差異與選型考量

壓縮機的驅動方式是影響超低溫冷凍櫃能耗、溫度穩定性和使用壽命最關鍵的因素之一。

定頻壓縮機的問題

定頻壓縮機以固定轉速「開—停—開—停」地循環運作。溫度到了就停，升了再全速開。幾個根本性的問題：

每次啟動的瞬間電流是穩態的 3–5 倍，一天可能啟停 50–100 次以上，累積的機械疲勞不小。箱內溫度呈鋸齒狀波動，幅度通常 ±3–5°C。而且每次全速啟動都消耗大量電力——「衝刺—休息—衝刺」的模式，在熱力學上效率低於連續低速運轉。

變頻壓縮機的優勢

變頻壓縮機透過變頻器動態調整轉速。箱內溫度穩定後，壓縮機不停機，降到最低轉速持續運轉——就像高速公路上定速巡航，取代反覆加速煞車。

節能 30–50%：能耗常見可降低 30–50%。定頻每天約 15–20 kWh，變頻可以低到 5–10 kWh。美國 ENERGY STAR 認證的 -80°C ULT 每天只要 5–8 kWh（雖然 ENERGY STAR 是美國能源部規範，但其能效標準在台灣採購時也常被當作參考基準）。

溫度極穩定：波動壓縮到 ±0.5–1°C，幾乎是水平線。

軟啟動：沒有瞬間電流衝擊，對電網友善，機械磨損也低。

壽命更長：避免反覆啟停的疲勞。

噪音更低：低速運轉時可低到 45–50 dB(A)（定頻全速通常 55–65 dB(A)）。

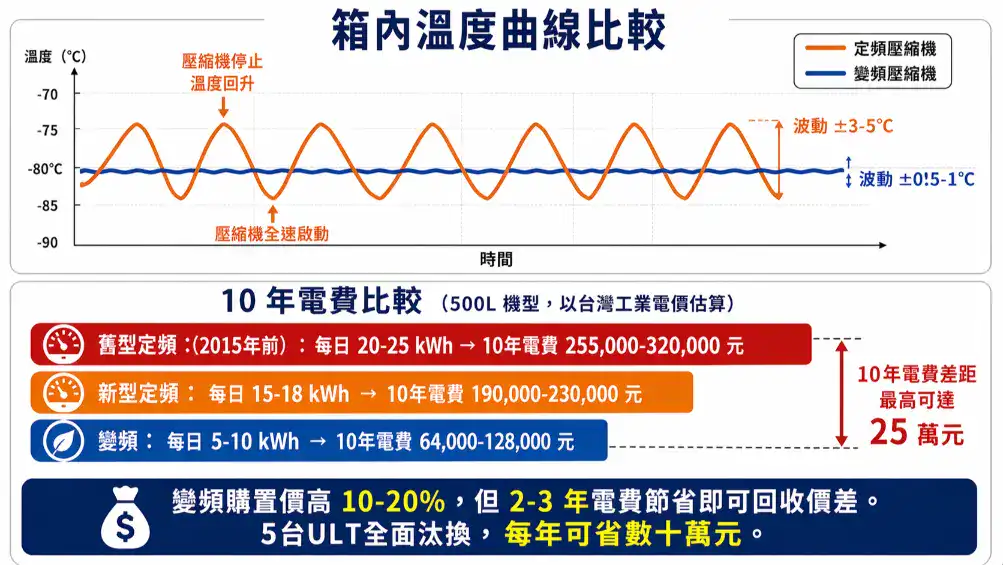

能耗差異與長期成本評估

以一台 500 L 的超低溫冷凍櫃做粗略比較，變頻機型的每日耗電大約是新型定頻的一半、舊型定頻的三分之一。10 年累積下來的電費差距可達數十萬元等級——對長期持有成本（TCO）的影響很大。

變頻機的購置價格通常較高（常見高 10–20%），但 2–3 年的電費節省就能回收價差。如果機構同時運營多台 ULT，全面換成變頻的長期 TCO 效益相當顯著。

選型建議：如果你正在汰換舊機，變頻幾乎沒有不選的理由。但如果現有定頻機還堪用，也不需要急著換——先從「用了 8 年以上、能耗明顯攀升」的那幾台開始汰換，效益最大。

還有一個實務面：定頻 ULT 的啟動電流可能讓老舊建築的無熔絲開關跳脫。變頻的穩態功率和啟動電流都低很多，對電力容量有限的實驗室來說，變頻可能是唯一不用重拉電力迴路的選項。實驗室電力容量規劃可進一步參閱實驗室電力系統與接地設計（待上線）。

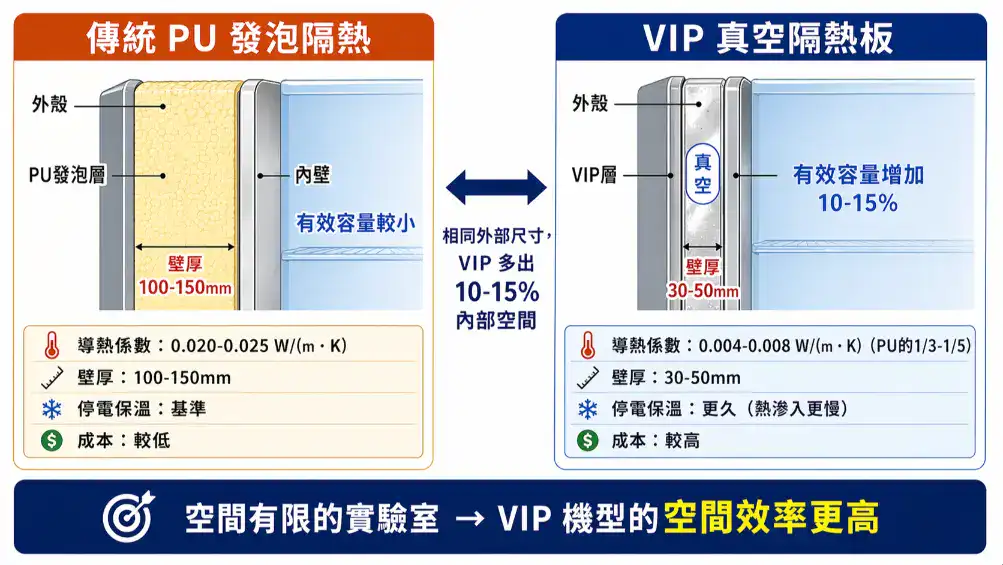

五、超低溫冷凍櫃的隔熱技術：PU 發泡 vs VIP 真空隔熱板

超低溫冷凍櫃的隔熱層決定了能耗、停電保溫時間，以及外部尺寸和內部容量的比例。

PU 發泡：最傳統也最普遍。導熱係數約 0.020–0.025 W/(m·K），性能穩定、成本低。但要在 -80°C 下維持夠好的隔熱，壁厚通常要 100–150 mm——一台外型看起來很大的 ULT，內部可用容量可能只有外部體積的 50–60%。

VIP 真空隔熱板：把多孔芯材密封在鋁箔袋裡抽真空，導熱係數低到 0.004–0.008 W/(m·K），只有 PU 的 1/3 到 1/5。可以用更薄的壁達到相同甚至更好的隔熱效果，內部容量增加 10–15%。停電保溫也更好——熱量滲入更慢，為搶修爭取更多時間。

VIP 的限制：面板一旦被穿刺或密封失效，隔熱性能會驟降。所以多數廠商在 VIP 外面再包一層 PU 當保護。VIP 壽命通常 15–20 年以上，跟設備壽命差不多。

空間有限的實驗室，VIP 機型的空間效率明顯更好。

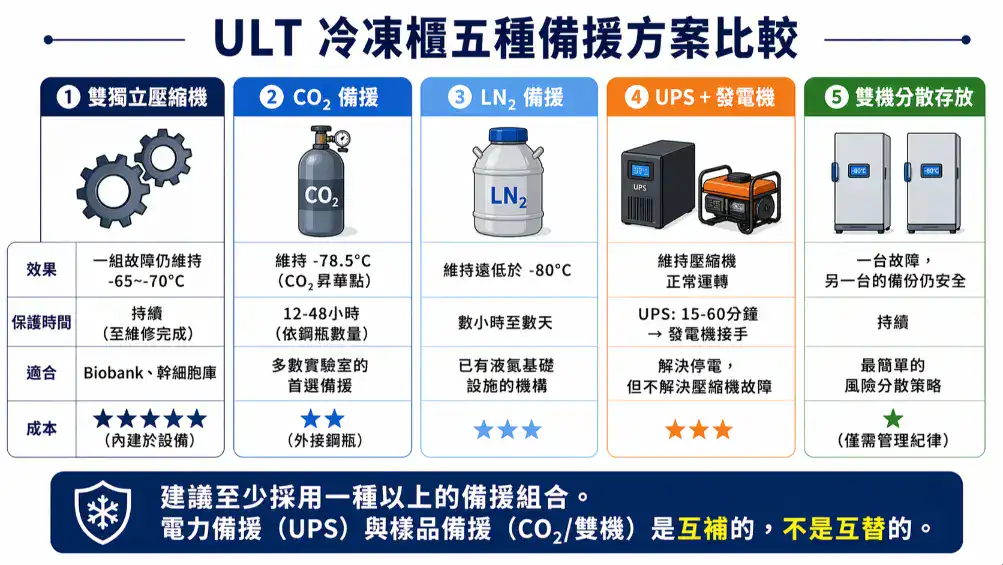

六、超低溫冷凍櫃的備援系統設計

壓縮機故障、停電、冷媒洩漏——發生機率或許很低，但一旦發生，後果可能是數十年研究心血的毀滅性損失。

雙獨立壓縮機備援

前面講過了——一組故障，另一組獨立維持 -65 到 -70°C。最高等級的內建備援，不需要外部設備介入。Biobank、幹細胞庫等零容許損失的場所應該優先考慮。

CO₂ 備援系統

壓縮機完全停擺的時候，從外接的液態 CO₂ 鋼瓶自動釋出 CO₂ 進入箱內。CO₂ 在常壓下昇華溫度是 -78.5°C，所以可以在無壓縮機的情況下把箱內維持在 -78°C 左右——非常接近 -80°C。

一支標準鋼瓶（約 23 kg）可以撐一台 500 L ULT 大約 12–24 小時。接兩支搭配自動切換閥，時間加倍。CO₂ 備援的好處是：它解決的是壓縮機故障的問題，不只是停電。UPS 和發電機只維持電力供應，壓縮機壞了它們也沒用。

注意事項：CO₂ 鋼瓶要定期檢查充填量。CO₂ 大量釋放在密閉空間有窒息風險，設備要放在通風良好的環境，配 CO₂ 濃度偵測器。實驗室通風與排氣系統的整體規劃可進一步參閱實驗室通風與排氣系統設計指南（待上線）。

LN₂ 備援

跟 CO₂ 備援類似，但用液態氮（-196°C）當冷源，可以把箱內溫度維持在遠低於 -80°C。保護效果最好，但液氮的儲存補充管理比 CO₂ 複雜，窒息風險也更高。適合已經有液態氮供應基礎設施的機構。

電力備援（UPS + 發電機）

UPS 在市電中斷的瞬間無縫接手，但 ULT 壓縮機功耗不低（定頻 800–1500 W，變頻 300–800 W），UPS 電池通常只撐 15–60 分鐘——主要目的是撐到發電機啟動。

發電機可以長時間維持運轉，但前提是發電機本身正常、柴油夠。很多機構的發電機在真正需要的時候才發現沒辦法啟動——每月至少測試一次是必要的。

重點：電力備援只解決停電問題，不解決壓縮機故障。兩者是互補的，不是互相替代的。

最簡單的風險分散：雙機分散存放

把最珍貴的樣品分成兩份，存在兩台不同的 ULT 裡——理想情況下不在同一間房間、不在同一條電力迴路。一台出事，另一台的備份還在。

這不需要額外技術設備，只需要管理上的紀律。但驚人的是，很多實驗室的所有凍管都集中在同一台 ULT 裡。

實務觀察：「雙機分散」聽起來理所當然，但實際上很多實驗室不是不知道，而是覺得「麻煩」或「反正不會那麼倒霉」。直到真的出事才後悔。把最珍貴的樣品分成兩份、分開放，是成本最低但效果最好的風險管理。

停電應變 SOP

每台存放珍貴樣品的 ULT 都該有書面的停電應變 SOP：停電後的立即動作、多少時間內必須啟動發電機或 CO₂ 備援、溫度升到什麼閾值必須啟動緊急轉移、轉移目的地和乾冰/保冷箱在哪裡、負責人名單和聯絡方式（包含假日和夜間值班）。

七、超低溫冷凍櫃的選購規格比較

容量規格

超低溫冷凍櫃的容量用公升標示，但更實用的度量是「能放多少個 2 吋試管盒」：

選的時候預留 20–30% 空間餘裕。塞太滿會影響氣流循環和溫度均勻性，找凍管的時候也得翻更多盒子，開門時間拉長。

直立式 vs. 臥式

-80°C 等級的超低溫冷凍櫃絕大多數是直立式（市佔超過 90%）——層架結構方便分類管理和快速取用。臥式在保溫和能耗上有優勢（冷空氣重，開蓋流失少），但樣品管理困難度高，只適合特定場景（大量同質樣品的長期批量儲存）。深冷型（-150°C）則以臥式為主。

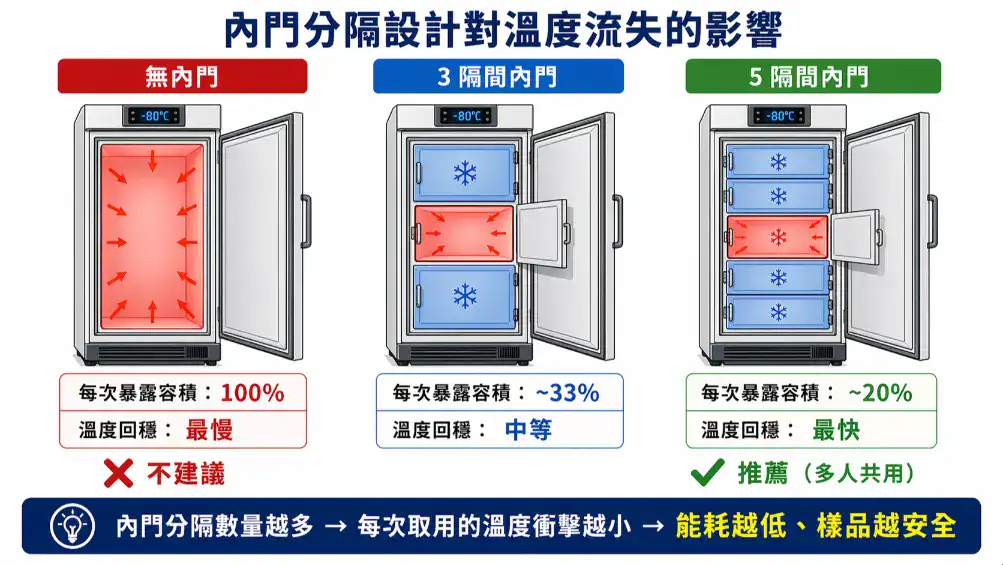

內門分隔設計

現代 ULT 多把箱內空間分成 3–5 個獨立區間，每個有各自的內門。取某一區的樣品時只開那一扇小內門，其他區保持密閉，大幅減少溫度流失。

多人共用、開門頻率高的 ULT，5 隔間的設計在溫度穩定性和能耗上都有明顯好處。

控制面板和連網功能

基本款 LED 數字顯示加按鍵。中高階有 LCD 或觸控螢幕，可看溫度曲線、警報歷史、壓縮機狀態。連網功能越來越重要：USB 匯出（最基本）、Wi-Fi 或乙太網路（遠端監控）、Email/簡訊/APP 推播警報（夜間假日的保命功能）。需要 GLP、ISO 17025 或 Biobank 認證的場所，連續溫度記錄和可追溯的資料匯出是合規基本要求。

噪音

定頻 55–65 dB(A)（正常對話到吸塵器之間），變頻低速運轉 45–50 dB(A)（接近安靜圖書館）。如果 ULT 放在人員工作區附近，這個差距會直接影響工作品質。

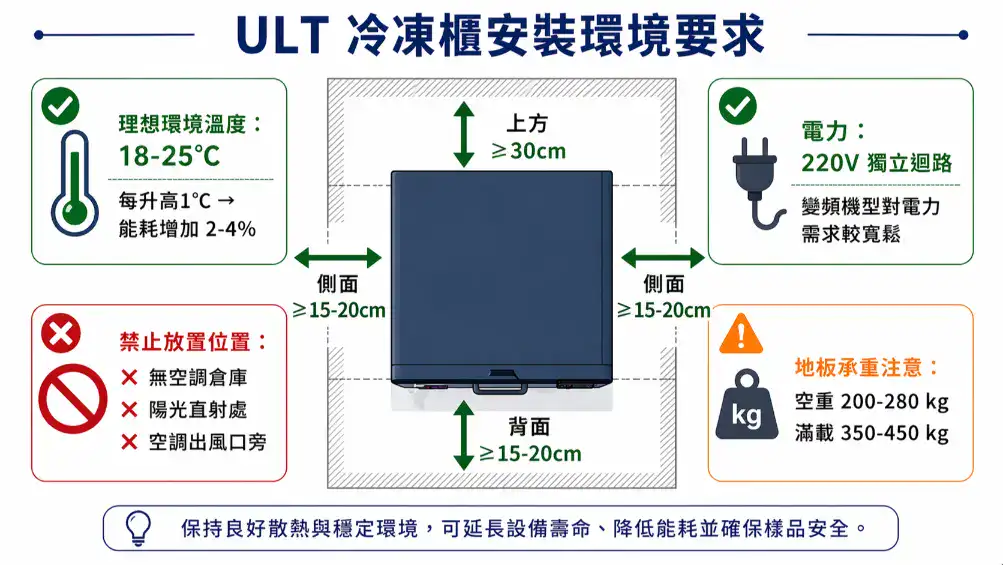

八、超低溫冷凍櫃安裝與環境要求

電力：許多新機型支援 110V/220V 雙電壓，選購前確認。建議用獨立配電迴路，配接地保護。定頻啟動電流高，迴路容量要留餘裕。

散熱空間：背面和兩側至少 15–20 cm，上方至少 30 cm。多台並排的話間距不夠會互相影響散熱。

環境溫度：越高壓縮機越辛苦。環境溫度每升高 1°C，能耗增加約 2–4%。理想放置環境 18–25°C，避免無空調的倉庫、頂樓或陽光直射。

地板承重：500 L 超低溫冷凍櫃空重約 200–280 kg，滿載可達 350–450 kg。安裝前確認地板承載力，特別是架高地板或老舊建築。

搬運：超低溫冷凍櫃搬運過程中必須保持直立。傾斜超過 45° 會讓壓縮機冷凍油流進冷媒管路。不得已傾斜的話，搬完必須直立靜置至少 24 小時再通電。

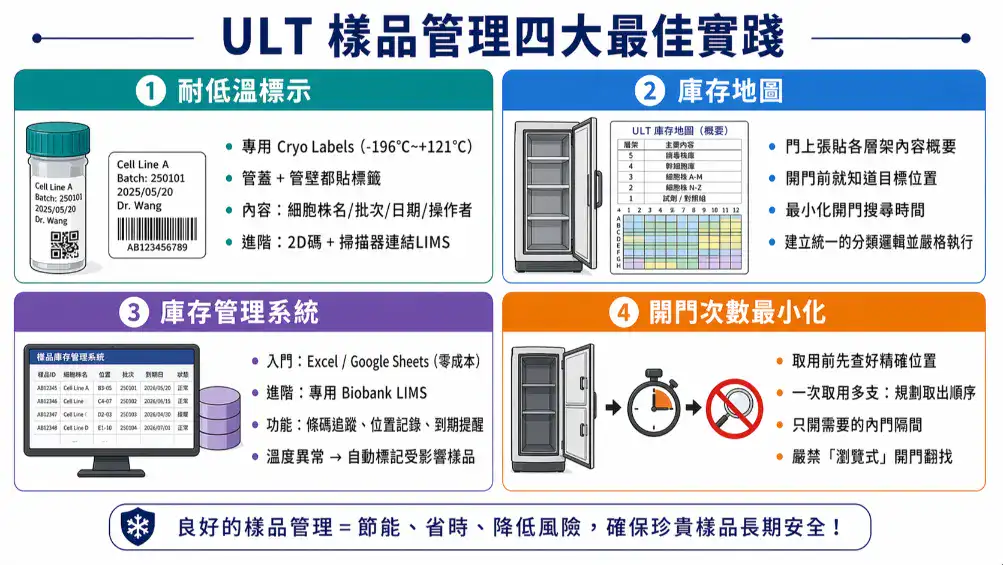

九、超低溫冷凍櫃的樣品管理

凍管標示

-80°C 下普通的標籤紙和麥克筆會脫落或變得看不清。專用的耐低溫標籤（Cryo Labels）可以在 -196°C 到 +121°C 之間保持黏附和清晰。建議管蓋和管壁都貼，標示至少包括：樣品名稱/編號、繼代數或批次、凍存日期和操作者。進階做法是用條碼或 2D 碼搭配掃描器，連結電子庫存系統。

凍存架的組織方式

建立統一的分類邏輯並嚴格執行——依細胞株/樣品類型分區、依專案分區，或依凍存日期排列都行。關鍵是在 ULT 門上或旁邊貼一張「庫存地圖」，標示每一層、每一格的內容概要。讓取用者開門前就知道目標在哪裡，最小化開門時間。

庫存管理系統

Excel / Google Sheets：零成本，適合小型實驗室。但樣品一多，人工維護的負擔和出錯率會快速攀升。

專用 Biobank LIMS：條碼掃描、位置追蹤、存取記錄、到期提醒。部分系統可以跟 ULT 的溫度監控平台整合——溫度異常時自動標記受影響的樣品。適合中大型實驗室和機構級 Biobank。

開門次數最小化

每次開門，暖濕空氣湧入——溫度瞬間升高，也是結霜累積的主要來源。幾個有效策略：取用前先在庫存記錄裡查好精確位置（哪一層、哪一格、哪一盒、哪個位置）。一次取多支的話先規劃順序，從外到內依序取。利用分隔內門，只開需要的那一區。嚴禁「瀏覽式」開門——打開門慢慢找東西是 ULT 管理的大忌。

實務提醒：超低溫冷凍櫃的硬體規格再好，如果樣品管理沒做好，就像一台高級保險箱裡放了沒有編號的鈔票——找不到就等於遺失。庫存管理紀律比設備等級更影響日常使用體驗。

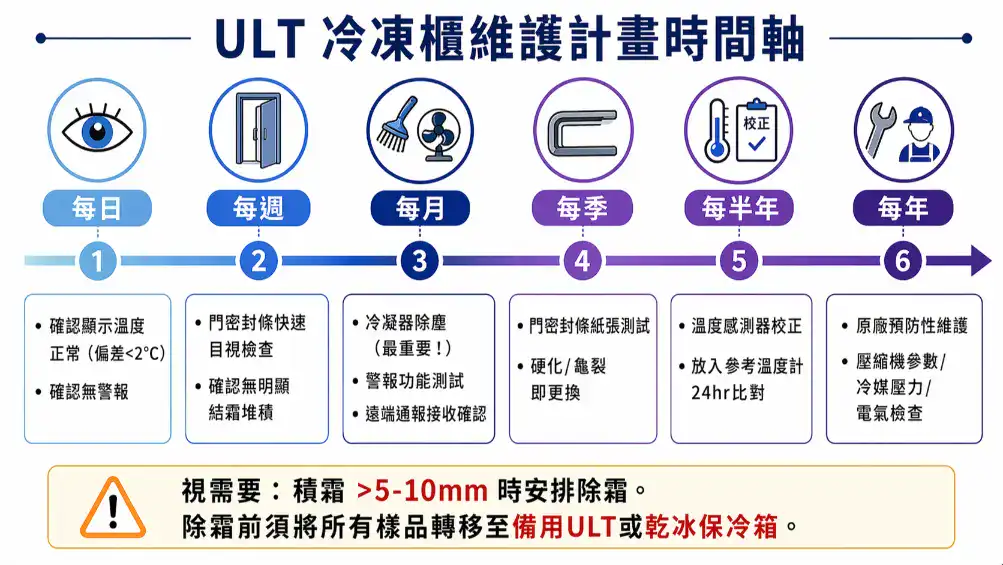

十、超低溫冷凍櫃維護計畫

壓縮機異音怎麼判斷

正常的超低溫冷凍櫃壓縮機聲音是持續均勻的低沉嗡鳴。以下是潛在故障的警訊：間歇性「喀嗒」聲可能是啟動繼電器問題或零件鬆動。持續高頻「嘶嘶」聲可能是冷媒洩漏——應立即安排檢查。間歇性震動聲可能是避震橡膠墊劣化或設備沒放平。定頻機型壓縮機長時間不停機，可能是冷媒不足、冷凝器積塵嚴重或門密封不良。

什麼時候該汰換新機

超低溫冷凍櫃典型壽命 10–15 年。以下跡象代表可能需要汰換：壓縮機頻繁故障或維修頻率明顯增加、即使維護良好能耗仍逐年上升、備品停產維修越來越困難、溫度穩定性下降無法維持 -80°C。

建議設備用到 8–10 年就開始規劃汰換預算。不要「用到壞」——老舊設備突然故障時倉促採購新機，中間那段空窗期的樣品保護風險非常大。

常見踩坑：冷凝器積塵是被忽略最多的維護項目。冷凝器塞滿灰塵後，壓縮機要更努力才能維持 -80°C，能耗增加、壽命縮短，溫度也容易跑掉。一張吸塵器幾分鐘的事，效益遠大於成本。

常見問題（FAQ）

Q：超低溫冷凍櫃電費大概多少？ 500 L 機型：舊型定頻每天約 20–25 kWh，新型定頻 15–18 kWh，變頻 5–10 kWh。10 年累積下來變頻可省下相當可觀的電費，長期持有成本（TCO）的差異對採購決策影響很大，直接詢價時請廠商提供實機能耗數據比較。

Q：超低溫冷凍櫃停電能撐多久？ 不開門的前提下：PU 隔熱約 4–8 小時維持 -60°C 以下，VIP 隔熱約 6–12 小時。CO₂ 備援可延長到 12–48 小時。滿載比空箱撐得更久——冷凍樣品本身就是蓄冷量。停電期間絕對不要開門。

Q：超低溫冷凍櫃可以設在 -20°C 用嗎？ 技術上可以，但極不建議。壓縮機和冷媒系統是為 -80°C 優化的，長期跑 -20°C 效率低、能耗高。-20°C 的需求用專用實驗室冷凍櫃。

Q：超低溫冷凍櫃搬運可以放倒嗎？ 不可以。傾斜超過 45° 冷凍油會流進冷媒管路。不得已傾斜的話，搬完直立靜置至少 24 小時再通電。

Q：超低溫冷凍櫃的冷媒需要定期補充嗎？ 不需要。冷媒系統是密封的。如果出現冷媒不足的跡象（壓縮機一直跑但溫度到不了），通常是系統洩漏，要安排檢修，不是「補冷媒」就好。

Q：超低溫冷凍櫃開門一次溫度升多少？ 看開門時間和內門設計。無內門開 30 秒，可能從 -80°C 升到 -60 到 -65°C。5 隔間內門開一區 30 秒，該區升到約 -70°C，其他區幾乎不受影響。

Q：超低溫冷凍櫃需要配 UPS 嗎？ 強烈建議。UPS 不用撐很久，15–30 分鐘等發電機啟動就夠。變頻 ULT 所需的 UPS 容量更小。但記得 UPS 只解決停電問題，壓縮機故障的話 UPS 沒用——兩者要搭配使用。

Q：超低溫冷凍櫃的天然冷媒安全嗎？ 安全。丙烷和乙烷可燃，但 ULT 的充填量極少（每迴路幾十到百餘克），遠低於燃爆下限，系統完全密封，已通過國際安全認證。主流品牌新機幾乎全面採用，是確定的產業趨勢。

Q：超低溫冷凍櫃選購要找什麼樣的廠商？ 看四件事：能根據你的樣品類型、批量需求、合規要求給機型建議（不是只推最大的或最貴的）、原廠訓練的安裝與校正能力、CO₂/LN₂ 備援系統與 UPS 整合的工程能力、壓縮機與感測器等關鍵零件在台灣的供貨速度。超低溫冷凍櫃通常一買就用 10 年以上，售後服務的反應速度直接決定故障時樣品能不能搶救——比設備價格更影響長期使用體驗。
