液態氮設備選購導引

液態氮設備最常見的採購失誤，不是買到規格差一級的機型，而是買錯角色——用開口式杜瓦瓶當長期樣品庫、用儲存桶當供氮源、或是把細胞直接丟進液態氮而略過程式降溫。這幾種狀況的代價都不是「效率差一點」，而是樣品直接報廢。下表先依使用情境把設備分流，後續章節再逐一說明判斷維度。

依使用情境快速分流

一、先確認設備的角色，再談規格

液態氮設備看起來都是「銀色的桶」，但四種角色的內部結構完全不同：

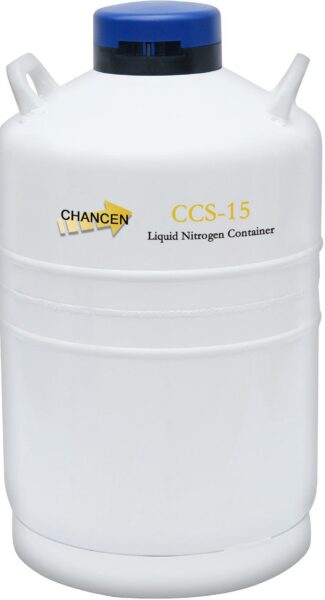

• 樣品保存桶：頸口窄、蒸發率低，內部配置提筒或提架，目標是「幾年不動也不能失溫」。
• 供氮桶：帶壓力建立閥與輸出管路，靠汽化少量液態氮建立壓力把液體推出去，目標是「穩定送液」。

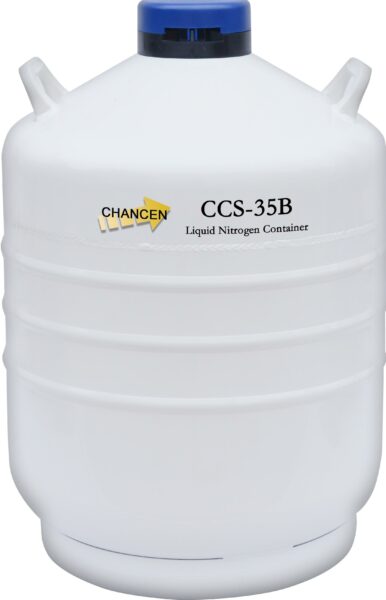

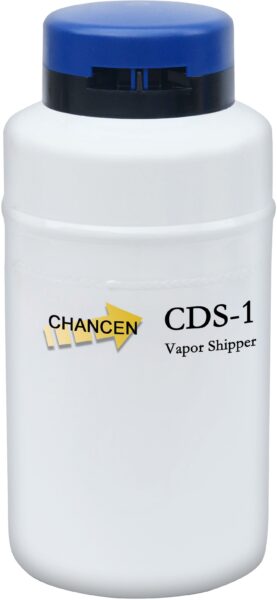

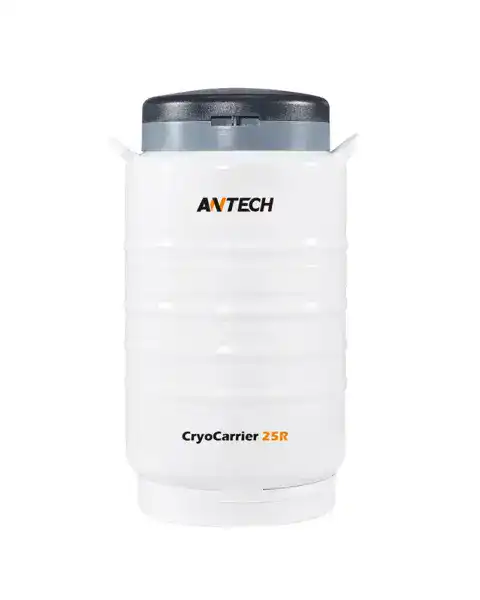

• 運輸桶：桶壁填充吸附材，液態氮被吸住而非自由流動，因此傾倒不外漏，可以上飛機。
• 程式降溫儀：其實是「冷凍艙」，液態氮只是冷源，核心價值在降溫曲線的控制精度。

實務上最常見的誤用，是拿開口式杜瓦瓶當長期樣品庫。開口式杜瓦瓶頸口大、蒸發快，設計目的是方便取液，不是長期封存；把凍存管泡在裡面幾個月，液位下降後上層樣品可能已經回溫到 −100°C 以上而沒人發現。

常見踩坑：「我們只是暫放幾週」的樣品，最後往往放了三年。決定用哪種桶時，請用樣品的實際保存年限判斷，不是用當初的計畫。

二、液相保存還是氣相保存

這是保存桶最關鍵的分歧點，兩者的差異不只是溫度：

簡化的判斷原則：樣品之間不能有交叉污染疑慮、或需要交代保存條件給查核單位，就往氣相走。研究端一般細胞株用液相即可，成本與操作都更單純。中型儲存桶多半兩種模式都能配置，大容量氣相槽則是專為氣相保存設計，會在液面上方設置樣品平台。

三、容量怎麼算：看樣品支數，不是看公升數

桶身標示的「35 L」「175 L」是液態氮容量，不是樣品容量。真正決定夠不夠用的是內架配置：

• 提筒（canister）：圓形，適合麥管、精液吸管、少量凍存管，取放快但不易編號盤點。
• 方形提架（rack）：搭配 25／81／100 格凍存盒，適合建立有編號的樣品庫；同一顏桶配提架後，2 ml 凍存管的容量會落在數百到六千支不等。
• 血袋卡匣（cassette）：25／50／250／500 ml 血袋各有對應卡匣與提架，同一顏桶能放的血袋數差距很大。

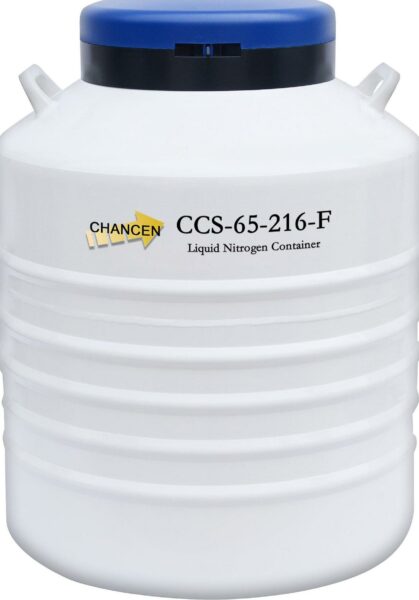

另一個常被忽略的是頸口直徑。頸口越小，蒸發率越低、保存越省氮；但頸口小也代表提架尺寸受限、取放樣品時手要伸得更深。50 mm 頸口的機型省氮但只能配提筒；216 mm 頸口的機型才放得下標準凍存盒提架。這是一組必須取捨的關係，不是規格越大越好。

這個取捨可以量化。窄頸杜瓦瓶的漏熱主要來自頸部傳導，而不是桶身；因此蒸發率幾乎只看頸口，跟容量關係很小。以帶提筒杜瓦瓶為例：

經驗談：同樣是 35.5 L 的桶——換成 50 mm 窄頸，静態可撐 286 天，但只放得下 1,200 支 1/2 cc 麥管；換成 80 mm 寬頸，可放 3,984 支，但只撐 178 天。容量差 3.3 倍、保存天數差 1.6 倍，而兩顏桶的公升數一模一樣。先想清楚樣品數量與能接受的補氮頻率，再反推頸口，比先看公升數有用得多。

選購建議：用「未來 3–5 年的樣品累積量」估容量，而不是現在的數量。液態氮桶不像冰箱可以再買一台塞角落——它有樓板承重、通風與動線的限制，加桶不見得加得下去。

四、手動補氮還是自動補氮：蒸發率決定人力成本

液態氮會持續蒸發，這是物理現實，設備能做的是把速率壓低。規格表上兩個數字要一起看：

• 靜態蒸發率（L/day）：不開蓋、不取樣的理想狀態下每天蒸發多少。小型窄頸桶可低到 0.12 L/day，中型提架桶多在 0.8 L/day 上下。
• 靜態保持天數（holdover time）：加滿後理論上能撐幾天。實務值一定比標示短——每次開蓋取樣都在扣時間。

把「保持天數 ÷ 2」當作實際補氮週期，是比較安全的估法。如果算出來需要每週補氮，而樣品又是不能出事的等級，那人工補氮就是一個風險缺口：有人請假、有人忘記、連假無人值班，都可能讓液位掉到警戒線以下。

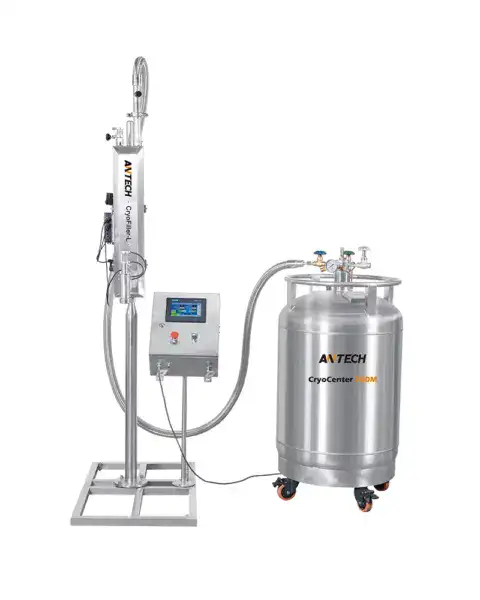

自動補氮把這個缺口補起來——桶體偵測到液位低於設定值即自動加注，但它需要一個穩定的液態氮來源：現場要有自增壓供氮桶或外部液氮槽，加上真空隔熱管路。也就是說，自動補氮不是「買一台桶」的決定，而是「配一套供氮系統」的決定，採購前要先確認場地能不能容納氮源與管路。

五、監控、警報與資料追溯

監控功能的層級大致分三階：

1. 無監控：靠人工定期用量尺測液位。成本最低，適合樣品價值不高、有穩定盤點紀律的單位。

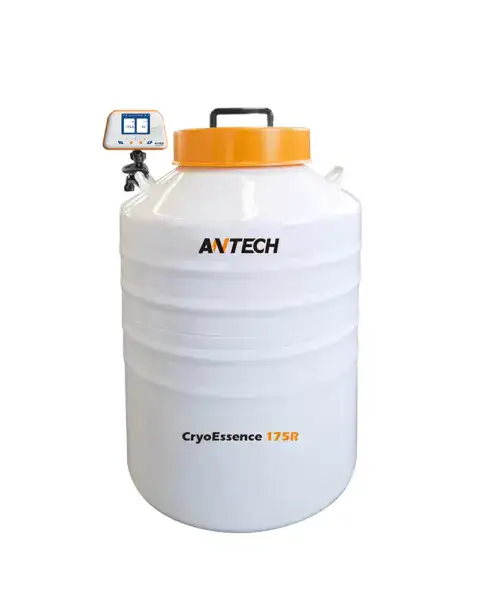

2. 溫度／液位顯示＋聲光警報：異常時現場示警。這是樣品有實質價值時的起跳門檻。
3. 資料儲存＋遠端通報：可下載溫度與液位歷史紀錄、支援 USB／RS485／Wi-Fi 與雲端，並可加裝停電備援電池。

如果樣品受 GTP、GMP 或臨床品質系統管轄，第三階通常不是加分項而是必要條件——查核時要拿得出「這批樣品從入庫到現在，溫度沒有離開過規範範圍」的紀錄。這類需求建議在GTP 實驗室規劃階段就一起確認，而不是設備到場才發現資料串接不上。

六、凍存流程：降溫速率比保存桶更早決定存活率

細胞在降溫過程中，若速率太快，胞內來不及脫水就形成冰晶、刺穿胞器；太慢則長時間暴露在高濃度溶質下造成滲透壓損傷。多數哺乳類細胞的可接受區間落在 −1°C/min 附近，這也是「異丙醇凍存盒放 −80°C 冰箱」這個土法能勉強運作的原因。

但異丙醇盒有兩個限制：速率不可調，而且沒有紀錄。當樣品是幹細胞、臍帶血、細胞治療產品，或任何需要交代製程參數的材料時，就需要程式降溫儀——以液態氮為冷源，依設定曲線控制降溫、可處理結晶潛熱釋放時的溫度回跳，並完整記錄每次循環的溫度曲線。

完整的凍存鏈是：CO₂ 培養箱培養 → 生物安全櫃內分裝加保護劑 → 程式降溫儀控制降溫 → 液態氮桶長期保存。任何一環的條件沒對上，最後解凍時的存活率都會反映出來。

七、和 −80°C 超低溫冷凍櫃怎麼分工

兩者不是替代關係，而是保存年限與樣品類型的分工：

多數生技與臨床單位兩者並存：活細胞主庫放液態氮，工作用分裝與核酸／蛋白樣品放 −80°C 超低溫冷凍櫃。若還在釐清整條冷鏈的溫層配置，可參考實驗室冰箱與冷凍櫃選購比較指南與 -80°C 超低溫冷凍櫃完整指南。

八、安裝環境：缺氧風險與承重是採購前就要確認的事

1 公升液態氮汽化後約膨脹成 700 公升氮氣。一顏 175 L 的儲存桶若在密閉空間大量洩放，室內氧濃度會迅速下降，而缺氧沒有任何預警症狀——人在失去意識前通常不會感覺到異常。安裝前必須確認的項目：

• 通風：置放空間需有足夠換氣量，避免設於地下室、無窗儲藏室等空氣不流通處。
• 氧濃度偵測警報：獨立於設備之外的環境安全裝置，建議設於低處並連動排風。
• 樓板承重：中大型儲存桶滿液後可達數百公斤至 2 噸以上，非一樓場所需先確認結構。
• 搬運動線：大型桶體有外徑與門寬限制，電梯尺寸、轉角、門框都要在下訂前量過。
• 個人防護：低溫防護手套、面罩、長袖；液態氮接觸皮膚會造成低溫灼傷。

如果是新建細胞庫、GTP 或細胞治療場域，這些條件建議在細胞培養實驗室規劃階段一併納入，包含供氮管路、氧濃度偵測連動排風、以及未來擴充儲存桶的預留空間。設備先進場才處理環境，往往得付兩次錢。
