實驗室電力系統與接地設計指南

一台 GC-MS 正在跑一組 30 支樣品的分析序列，跑到第 22 支的時候跳電了。電力恢復之後，系統重開、管柱重新升溫穩定、重新校正，前面 22 支的數據不一定能用，整組序列可能要從頭來。算上管柱可能因為突然斷電降溫而縮短壽命、標準品和前處理的重做成本——一次跳電的損失，可能比一台中型 UPS 的採購成本還高。

另一個常見的場景是精密天平的讀值一直不穩定，查了振動、氣流、溫度都沒問題，最後發現是隔壁房間的離心機啟動時，電流突波沿著共用迴路竄到天平的電源端——天平和離心機共用同一組迴路，而離心機的啟動電流是額定的好幾倍。

實驗室的電力問題，多數不是出在「沒電」，而是出在「電不乾淨」或「迴路分類沒做好」。這篇指南會從實驗室電力設計和一般建築的差異講起，一路談到容量規劃、迴路分類、插座配置、UPS 選型、接地設計、特殊需求（防爆 / EMI / 進口設備），最後收在系統協調和驗收維護。如果你正在規劃新建或改建實驗室，這篇跟實驗室通風與排氣系統設計指南、實驗室空調與環境控制指南、實驗室供排水與氣體配管指南是同一套基礎設施系統的四個面向。

本文作為實驗室規劃階段的概念性指南，不能取代合格電機技師、設備原廠或現場 EHS 的正式設計與審查。實際配電、接地、防爆與 UPS 選型，仍需依台灣電氣法規、消防／職安要求、建築條件與設備規格進行設計。

一、實驗室電力設計和一般辦公建築的差異

實驗室的電力設計跟一般辦公建築的配電，表面上都是「從配電盤拉線到插座」，但設計邏輯有幾個結構性的不同。

用電密度高

一般辦公空間若僅估算插座與照明負載，用電密度可能落在每坪數十瓦到百瓦等級。實驗室因為包含分析儀器、加熱設備、冷凍設備、排風與空調相關負載，實際用電密度可能高出數倍——高溫爐、烘箱、滅菌鍋、-80°C 冷凍櫃、空調設備、排煙櫃風機，隨便幾台加起來就是好幾十 kW。正式容量仍應依設備清單、同時使用率、空調與通風系統負載進行計算。

對電力品質的要求不同

辦公室的設備對電力品質的容忍度比較高——電壓短暫波動個幾伏特，電腦不會當機。但實驗室裡的精密分析儀器（GC-MS、ICP-MS、高解析質譜、精密天平）對電壓穩定度、諧波、接地雜訊都很敏感。電力品質不好，輕則影響儀器的穩定性和數據品質，重則損壞偵測器或電子模組。

迴路分類邏輯不同

辦公建築的迴路通常按區域分——這間辦公室一組迴路、那間會議室一組迴路。實驗室的迴路分類邏輯則是按設備的敏感度和用途分——精密儀器一類、大功率設備一類、安全設備一類、一般用電一類。同一個實驗室房間裡可能需要三到四種不同類型的迴路。

進口設備的電壓頻率問題

台灣常見低壓用電包含單相 110V、單相或三相 220V，部分建築或大型設備也可能使用三相 380V 等配置，頻率為 60Hz。但實驗室裡的進口設備來自各國：日本設備常見為 100V，頻率可能是 50Hz 或 60Hz（日本東西部頻率不同）；歐洲設備則常見 230V / 50Hz。電壓差個 10–20V 聽起來不多，但對精密電子設備來說，長期運作在非設計電壓下會影響性能和壽命。這個問題在規劃階段就要列入考量，採購前應確認設備銘牌是否支援台灣的供電環境。

實務觀察：我們碰過不少案例是實驗室改建時，業主說「電力的部分就找水電行處理就好」。結果一般水電行按辦公室的配電邏輯來拉線——所有插座共用兩三組迴路、沒有獨立接地、也沒有預留 220V 的大功率迴路。等精密儀器進場之後才發現問題，要重新拉線拆天花板，成本跟工期都是倍數增加。

二、電力容量規劃與設備功率參考

電力容量規劃的第一步是盤點設備清單——你的實驗室裡會放哪些設備、每台設備的功率多少、有多少台。這個清單不需要精確到每一瓦，但需要涵蓋所有主要的用電設備。

常見實驗室設備功率參考

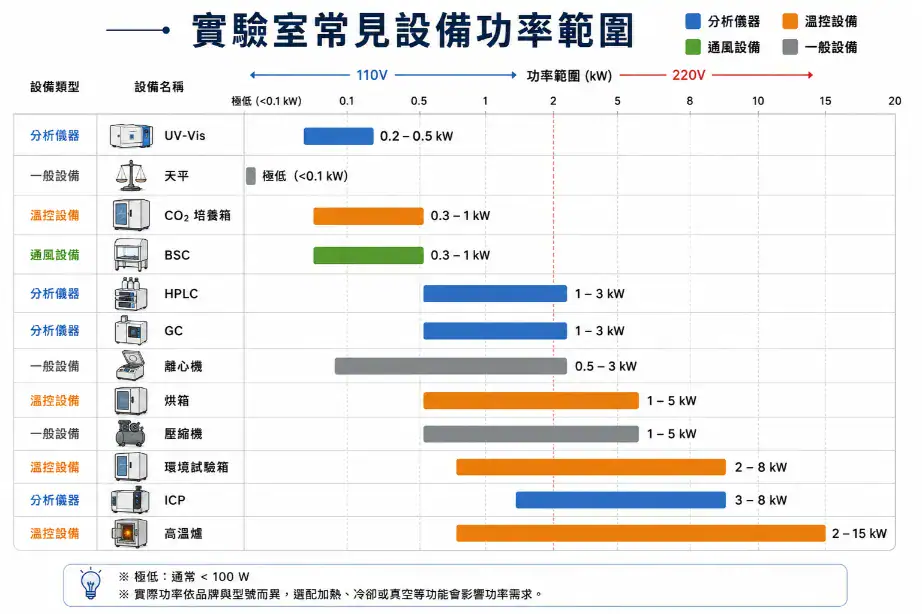

下面這張表列出實驗室常見設備的功率範圍，作為規劃階段的初步估算。實際功率請依各設備的規格書確認。

表中功率僅供初步規劃估算，不可直接作為配電設計依據。正式設計應以設備銘牌、原廠規格書、啟動電流、同時使用率、附屬設備（如冷卻水機、排風）與現場供電條件為準。

表格裡有幾個值得特別注意的設備：ICP 和高溫爐是單機功率最高的，一台就可能吃掉 5–15 kW；-80°C 冷凍櫃的穩態功率不高，但壓縮機啟動瞬間的電流可能是額定的三到五倍，這個啟動電流會影響 UPS 的選型和迴路設計。

需求係數（Demand Factor）

實驗室裡的設備不會同時滿載運轉。烘箱加熱到設定溫度之後功率會降低、離心機不會一直在轉、HPLC 不是每台都同時在跑序列。所以實際的電力需求會比「所有設備額定功率加總」低不少。

需求係數就是用來估算「實際同時用電量佔設備總額定功率的比例」。實驗室的需求係數通常在 0.5–0.8 之間，實際數值依實驗室的類型和使用模式而異——24 小時運轉的檢測實驗室需求係數偏高，研發型實驗室偏低。

容量預留

配電容量建議預留未來三到五年可能新增的設備電力。常見的做法是在計算完現有設備需求之後，再額外預留 20–30% 的容量。但這個比例不是固定的——如果實驗室還在擴張期、或是已知未來會增設高功率設備（例如加裝 ICP 或新增高溫爐），預留的比例要再拉高。

經驗談：規劃階段最常被低估的電力需求有三個：一是排煙櫃風機——每台排煙櫃的排風機就要 0.5–3 kW，六台排煙櫃的風機加起來就是好幾 kW；二是 -80°C 冷凍櫃的啟動電流；三是空調系統的電力——尤其是全外氣空調系統，壓縮機的電力需求往往是整個實驗室裡最大的單一負載。

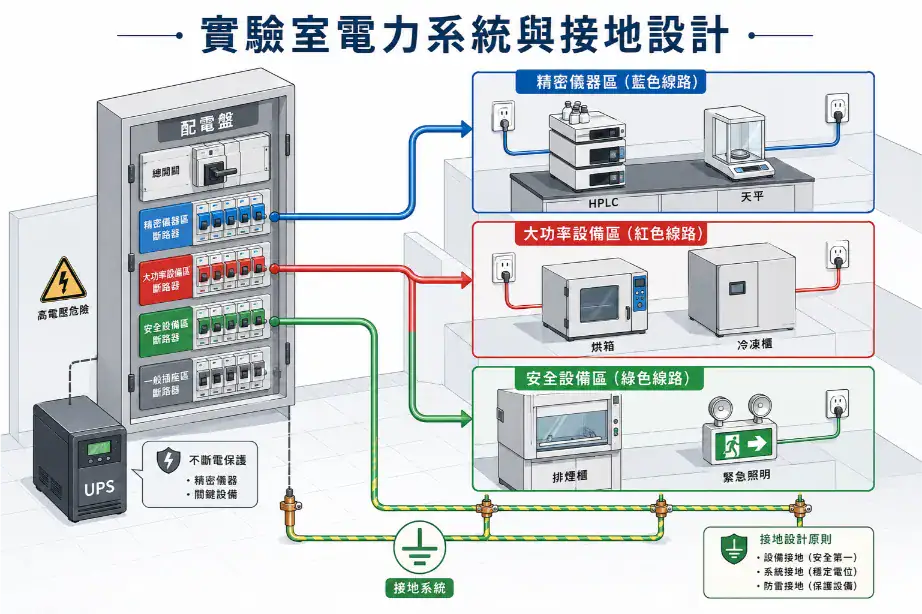

三、四類迴路規劃

實驗室的配電迴路分類，是整個電力設計裡最有實務價值的環節。分好了，儀器穩定、安全系統可靠、維護簡單；分不好，就會出現開頭提到的「離心機干擾天平」「跳電影響 GC-MS」這類問題。

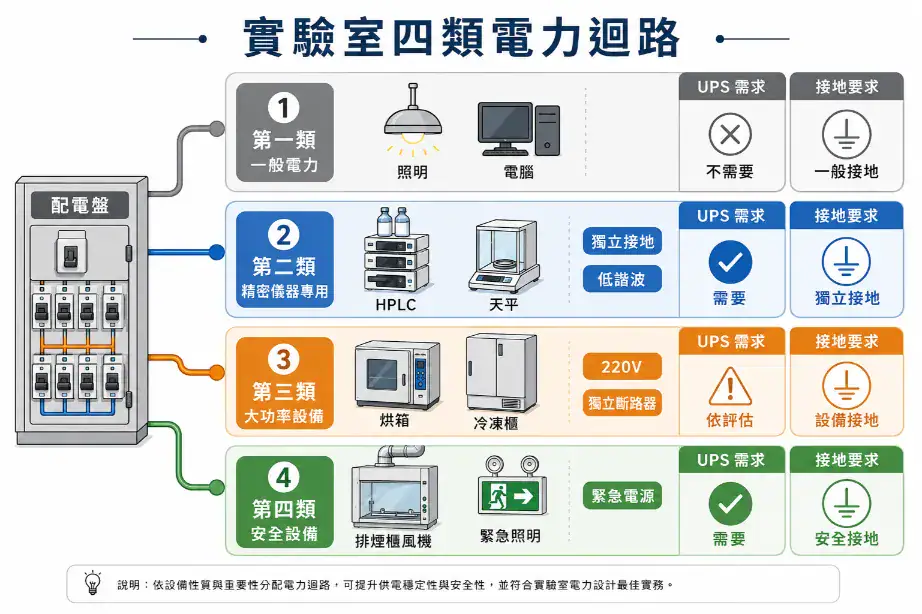

四類迴路比較表

這四類迴路的分類邏輯是沿著三個軸來看：敏感度（對電力品質的要求）、功率（單機電流大小）、安全性（斷電會不會造成安全風險）。

第一類：一般電力迴路

照明、一般插座、電腦、印表機、飲水機——這些設備對電力品質的要求不高，可以共用迴路。跟一般辦公建築的配電方式差不多。

第二類：精密儀器專用迴路

這是實驗室配電裡最需要注意的一類。精密儀器——尤其是質譜、光譜、精密天平——對電壓穩定度和接地雜訊很敏感。這類迴路建議從配電盤拉獨立迴路，不跟大功率設備（烘箱、離心機、壓縮機）共用，避免大功率設備啟動時的電流突波和諧波干擾到精密儀器。

接地方面，精密儀器可規劃獨立的儀器接地匯流排或低雜訊接地路徑，以降低接地雜訊與 Ground Loop 風險（詳見第六章接地設計）。但這不代表可以取消或脫離保護接地——所有設備的保護接地仍需依電氣法規辦理，儀器接地與保護接地之間的連接方式應由合格電機技師或設備原廠確認。

第三類：大功率設備專用迴路

烘箱、高溫爐、高壓滅菌鍋、-80°C 冷凍櫃、大型離心機——這些設備的額定電流大，通常需要 220V 或三相電力，每台設備建議配獨立的斷路器和足夠線徑的電纜。

特別要注意的是 -80°C 冷凍櫃和離心機的啟動電流——壓縮機或馬達啟動瞬間的電流可能是額定的三到五倍，如果斷路器的額定電流選太小，會反覆跳脫；如果跟精密儀器共用迴路，啟動電流造成的電壓瞬降會影響儀器的運作。

第四類：安全設備迴路

排煙櫃風機、緊急照明、氣體偵測器、消防系統——這些設備的電力供應不能因為實驗室的一般迴路跳電而中斷。安全設備的迴路通常從配電盤的獨立斷路器供電，某些場景（例如排煙櫃風機）可能還需要連接緊急電源或發電機，讓主電源中斷時仍能維持通風。

常見踩坑：迴路分類做得不夠細，是改建案裡最常見的電力問題。原因通常是規劃階段沒有拿到完整的設備清單——設計端不知道實驗室要放哪些儀器、每台儀器的功率和電壓需求是什麼，就先按「辦公室規格」把迴路拉好。等設備進場之後才發現：220V 迴路不夠、精密儀器跟離心機共用迴路、排煙櫃風機沒有獨立迴路。所以電力規劃的第一步，一定是先確認設備清單。

四、插座配置與現場實務

迴路規劃完成之後，接下來是插座的配置——插座的類型、數量、位置，直接影響使用的便利性和安全性。

台灣常見的實驗室插座規格

實際配置時，每張實驗桌建議至少預留四到六組 110V 插座和一到兩組 220V 插座。聽起來很多，但實驗桌上放了儀器、電腦、攪拌器、加熱板、充電器之後，插座永遠是不夠的。

插座的位置和高度

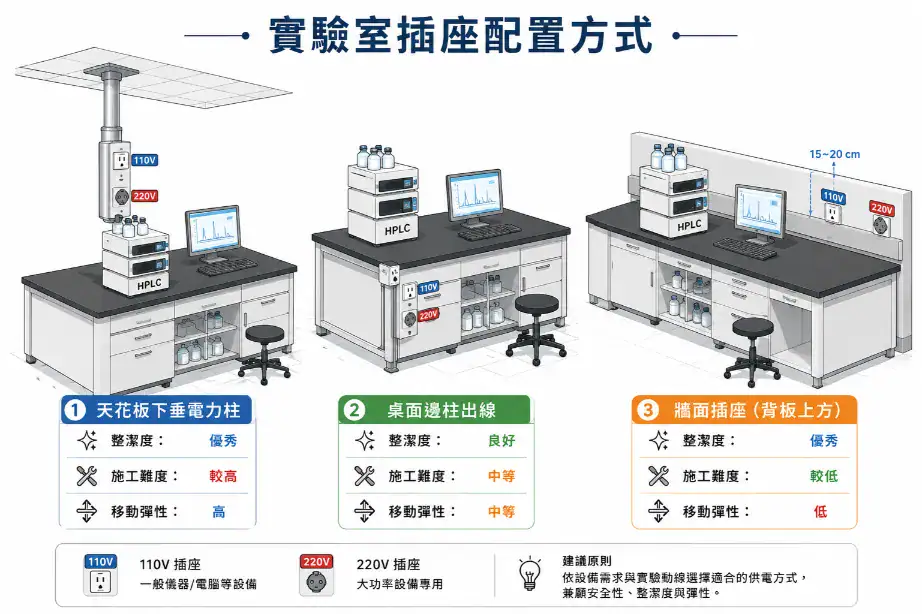

實驗桌上的插座高度，常見做法是裝在桌面上方約 15–20 cm 的牆面或背板上，方便插拔但不容易被液體潑濺到。如果實驗桌是中島型（不靠牆），插座的供電方式有三種選擇：

• 天花板下垂電力柱：從天花板拉下金屬管柱，電力線走管柱內部，插座裝在管柱上。優點是不佔桌面空間、線路整潔；缺點是天花板高度要夠、安裝和移動不方便
• 地板出線盒：電力線從地板下方上來，透過桌腿管線槽到桌面。優點是視覺乾淨；缺點是地板需要架高或預埋管路，改建案裡不一定可行
• 桌面邊柱出線：電力線沿著實驗桌的邊柱走到桌面。施工最簡單，但線路外露較多

排煙櫃和 BSC 附近的插座

排煙櫃旁邊的插座要注意兩件事：一是不能裝在排煙櫃的排氣路徑上（避免有機溶劑蒸氣接觸電氣設備）；二是排煙櫃內若需用電，應使用符合排煙櫃設計與現場安全要求的插座配置——插座是否具防濺、防腐蝕或防爆要求，需依操作內容、化學品種類與排煙櫃規格確認。

BSC（生物安全櫃）周邊插座與線路配置應避免阻礙前方進氣格柵、操作動線與維修空間，並依 BSC 原廠安裝規範與現場氣流測試結果確認。

進口設備的電壓頻率問題

台灣的 110V / 60Hz 跟日本的 100V / 60Hz 差 10V，跟歐洲的 230V / 50Hz 差更多。多數精密儀器的電源模組有一定的電壓容忍範圍（例如標示 100–240V 自動切換），但有些設備——特別是加熱設備和馬達——對電壓和頻率比較敏感。

處理方式通常是加裝穩壓變壓器或昇降壓變壓器。變壓器容量需依設備額定功率、啟動電流、功率因數、連續運轉時間與散熱條件選定——1.5–2 倍可作為初步估算，但正式選型仍應由設備廠或電機技師確認。也要注意變壓器的輸出波形品質（便宜的變壓器可能引入諧波）。

選型建議：「插座永遠不夠」是實驗室使用者最普遍的感受。規劃時的插座數量建議比你覺得夠用的再多 30–50%。加一個插座的成本在施工階段很低，但施工完成後要加插座——拆天花板、拉線、重新封板——成本就是施工階段的好幾倍。

五、UPS 不斷電系統選型與配置

UPS（不斷電系統）在實驗室裡的角色，不只是「停電時撐幾分鐘讓你安全關機」——它更重要的功能是穩壓、濾波、隔離電力雜訊。對精密分析儀器來說，UPS 提供的「乾淨電力」往往比「不斷電」本身更有價值。

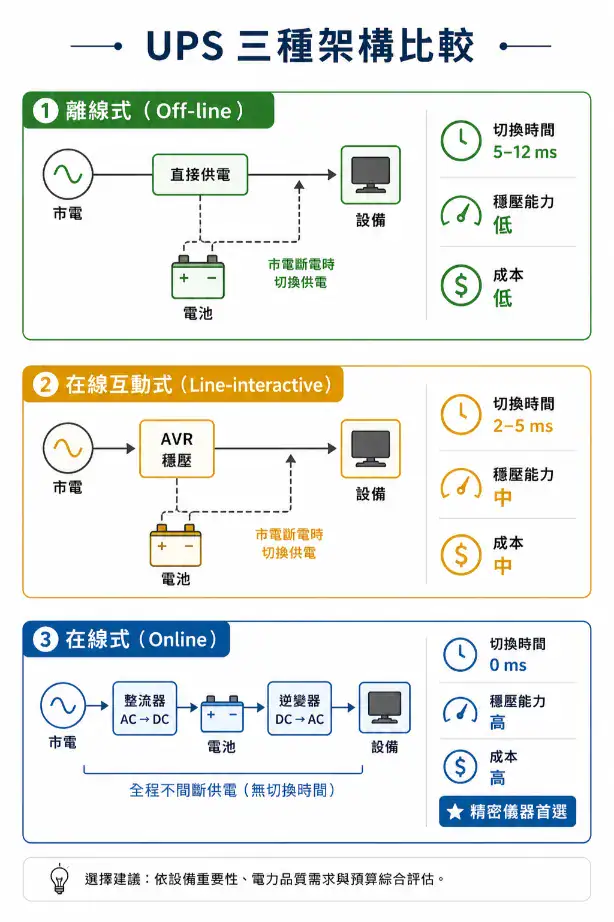

三種 UPS 架構比較

三種架構裡，在線式 UPS 是精密分析儀器的主流選擇。原因是在線式 UPS 的輸出電力始終經過逆變器再生，跟市電的雜訊、突波、諧波完全隔離。切換時間是零——因為設備一直吃的就是逆變器的輸出，市電斷了，電池直接接手，中間沒有切換。

離線式和在線互動式 UPS 有切換時間（幾毫秒到十幾毫秒），多數精密儀器可以承受這個切換時間不至於當機，但某些對電力連續性極敏感的設備（例如正在採集數據的質譜儀）可能會受影響。

本文以常見市場分類說明 UPS 架構；正式選型時仍應確認 UPS 是否符合相關性能標準、輸出波形、過載能力、旁路設計、電池配置與原廠對目標設備的相容性建議。

哪些設備需要 UPS

不是所有實驗室設備都需要 UPS。判斷的邏輯是：斷電會不會造成不可接受的損失？

建議配置 UPS 的設備：

• 精密分析儀器（HPLC、GC-MS、ICP-MS）——分析序列中斷的損失通常遠超 UPS 成本
• 超低溫冷凍櫃 -80°C——長時間斷電會造成樣品損失，UPS 至少讓系統維持監控和警報功能
• LIMS / 實驗室資訊系統伺服器——數據遺失風險
• 安全監控系統（氣體偵測、門禁、監視器）

通常不需要 UPS 的設備：

• 烘箱、高溫爐——斷電後重新加熱即可，但正在做特定溫度曲線的程序可能需要重來
• 離心機——斷電會停轉，但不會造成設備損壞
• 超音波清洗機、純水機——斷電重啟即可

需要依風險評估的設備：

• CO₂ 培養箱——如果裡面有細胞實驗在跑，斷電影響 CO₂ 濃度和溫度可能損失數週的培養成果
• 冰箱 / 冷藏櫃——依存放樣品的價值和不可替代性決定
• BSC 生物安全櫃——正在操作時斷電會影響氣流防護

UPS 容量計算

UPS 容量的單位是 VA（視在功率）或 W（實際功率），兩者之間有一個功率因數（PF）的關係：VA × PF = W。在線式 UPS 的功率因數通常在 0.8–1.0 之間。

容量計算的基本邏輯：

1. 列出要接 UPS 的所有設備的額定功率（W）
2. 加總之後乘以 1.2–1.3 的預留係數（應對未來新增設備和系統損耗）
3. 得出的 W 數除以 UPS 的功率因數，得到需要的 VA 容量

但這裡有一個常被忽略的陷阱：啟動電流。-80°C 冷凍櫃的壓縮機啟動電流可能是額定的三到五倍。如果要用 UPS 承載冷凍櫃，不能只依穩態功率選型，還需確認壓縮機啟動電流、UPS 瞬時過載能力、輸出波形與實際備援時間。實務上，長時間備援通常會優先評估緊急發電機、專用備援迴路、溫度警報與遠端監控；UPS 可用於監控系統和短時間緩衝，但是否直接承載壓縮機，需由設備廠與 UPS 廠共同確認。

UPS 電池壽命與維護

UPS 的電池壽命通常在三到五年（依電池類型和使用環境溫度而異——溫度越高，壽命越短）。電池老化最直接的影響是備援時間縮短，但也可能影響 UPS 在瞬間斷電、負載突波或切換狀態下的可靠性。所以 UPS 不應只檢查是否能開機，還應定期做電池健康檢查與負載放電測試。

建議每半年到一年做一次 UPS 的電池放電測試，確認實際備用時間是否還符合需求。電池更換是 UPS 維護裡最常見的項目。

實務觀察：很多實驗室買了 UPS 之後就「裝了就忘了」，等到真的跳電才發現電池早就老化，備用時間從原本的 15 分鐘縮短到不到 2 分鐘。UPS 不是裝了就不用管的設備，電池測試和更換是例行維護的一部分。

六、接地設計：為什麼實驗室要特別注意接地

接地設計是實驗室電力系統裡最容易被忽略、但對儀器性能影響最大的環節。很多精密儀器的雜訊問題、數據飄移問題，最後查出來的根本原因都是接地沒做好。

三種接地

實驗室的接地系統涉及三種不同功能的接地，各自的連接方式需依建築配電系統、接地架構、電氣法規與儀器原廠要求設計：

保護接地（Safety Ground / PE）：所有金屬外殼的設備都需要保護接地，目的是在漏電時讓電流走接地線而不是走過人體。這是法規強制要求，所有電氣設備都要有。

系統接地（System Ground / Neutral）：電力系統的中性點接地，維持電壓穩定。這是電力系統設計的一部分，由電力工程師在配電盤端處理。

訊號接地（Signal Ground / Instrument Ground）：精密儀器的電子電路需要一個「乾淨」的零電壓參考點。如果訊號接地線上混入了其他設備的雜訊電流，儀器的訊號品質就會受影響。

Ground Loop 是什麼？

Ground Loop（接地迴路）是精密儀器最常遇到的接地問題。當兩台儀器（例如一台 HPLC 和一台電腦）各自接到不同的接地點，而這兩個接地點之間有電位差（哪怕只有幾毫伏），就會有電流沿著兩台設備之間的信號線流動——這個電流就是 Ground Loop 電流，會在信號上疊加雜訊。

Ground Loop 的典型症狀是儀器的基線雜訊偏高、或是出現固定頻率的干擾（通常是 60 Hz 或其倍頻——因為 Ground Loop 電流通常來自電力系統的 60 Hz）。

星形接地

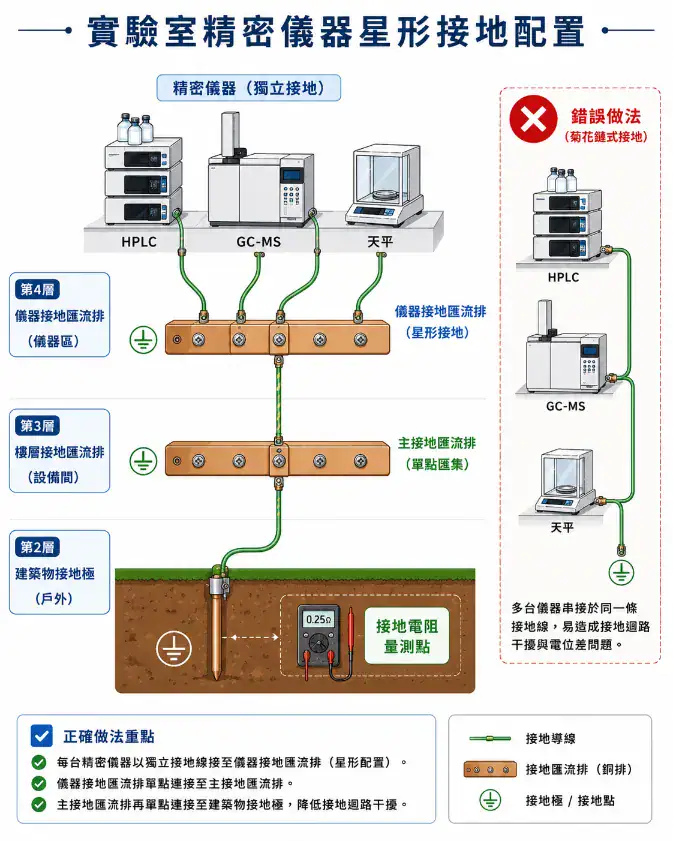

解決 Ground Loop 的常見做法是「星形接地」——所有精密儀器的接地線都拉到同一個接地匯流排（或接地點），而不是各自就近接到最近的接地端子。這樣所有儀器共用同一個接地參考點，設備之間就不會有接地電位差。

實務上的做法是：在精密儀器集中的區域（例如儀器分析室），設置一條獨立的接地匯流排（銅排），這條匯流排直接連到建築物的接地系統，中間不經過其他設備的接地線。所有精密儀器的接地線都拉到這條匯流排上。

要注意的是，星形接地是一種降低接地迴路與雜訊的設計概念，不等於任意另設一支獨立接地棒。精密儀器區的接地匯流排仍需與建築接地系統、等電位連接及保護接地協調，避免不同接地點之間產生危險電位差。精密儀器的低雜訊接地不應任意與保護接地分離，否則可能產生觸電風險或違反電氣規範。

接地電阻

接地電阻是評估接地系統的重要指標之一，但不是唯一指標。實際接地設計還需考慮故障電流路徑、保護裝置動作、等電位連接、接地導體尺寸、雷擊風險與雜訊控制。精密儀器所需的低雜訊接地，也不應只用接地電阻單一數值判斷。

具體的接地電阻目標值需要依設備廠的規格要求和現場土壤條件來訂定。台灣的電氣法規對一般建築有基本的接地電阻要求（依系統類型而異），精密儀器可能需要更低的數值。土壤電阻率高的地區（例如岩層或乾燥砂地），達到低接地電阻可能需要額外的接地極或化學降阻劑。

等電位連接

實驗室裡除了電氣設備需要接地之外，金屬管路（水管、氣體配管、排風管）也需要做等電位連接——把所有金屬管路連到接地系統，讓它們之間不會有電位差。這不只是安全考量（防止觸電），也是減少 EMI 干擾的手段之一。

經驗談：接地問題的難處在於它通常不會讓儀器「不能用」，而是讓儀器「用起來不太對」——基線雜訊高一點、重現性差一點、偵測極限達不到規格。這些問題很容易被歸因到儀器本身或操作方法，花了很多時間排查才發現是接地的問題。如果精密儀器的性能一直達不到原廠規格，接地是值得優先檢查的項目之一。

七、特殊需求：防爆、EMI、進口設備

防爆區域的電氣設計

如果實驗室使用大量易燃溶劑（例如有機化學實驗室），某些區域可能需要依法進行危險區域分類——根據可燃氣體或蒸氣的存在機率和持續時間，將空間劃分為不同的危險等級（Zone 0 / Zone 1 / Zone 2）。

危險區域內的電氣設備（開關、插座、照明、儀器）需要使用對應防爆等級的設備——常見的防爆型式包括 Ex d（耐壓防爆）、Ex e（增安型）、Ex i（本質安全型）等。Ex d、Ex e、Ex i 等防爆型式適用條件不同，不能只看設備標示有 Ex 就直接使用——設備保護等級、氣體群組、溫度組別、安裝方式與配線密封都需符合該危險區域分類要求。防爆區域的範圍界定和電氣設備選型，需要由 EHS 人員、消防／職安專業和電氣工程師共同評估。

台灣的相關法規包括職業安全衛生法和相關的危險場所電氣設備標準。多數一般化學實驗室不會因為有排煙櫃就自動被劃為危險區域；但若涉及大量易燃溶劑、連續釋放、開放式操作、儲存量較大或通風不足，仍需依實際化學品種類、釋放源、使用量、通風條件與操作模式進行危險區域分類。此判定應由 EHS、消防／職安專業與電氣工程師共同完成。

電磁干擾（EMI）

實驗室裡的 EMI 來源和受害者往往在同一個空間裡共存：

常見 EMI 來源：排煙櫃 VAV 系統的變頻器、離心機和壓縮機的馬達啟停、大功率加熱設備的開關、甚至隔壁房間的設備

容易受 EMI 影響的設備：精密天平（對環境條件非常敏感，包含震動、氣流、溫度梯度、靜電與電磁干擾——若讀值不穩，除檢查桌台與環境外，也應確認是否與大功率設備共用迴路）、GC-MS 的偵測器、NMR、高解析質譜

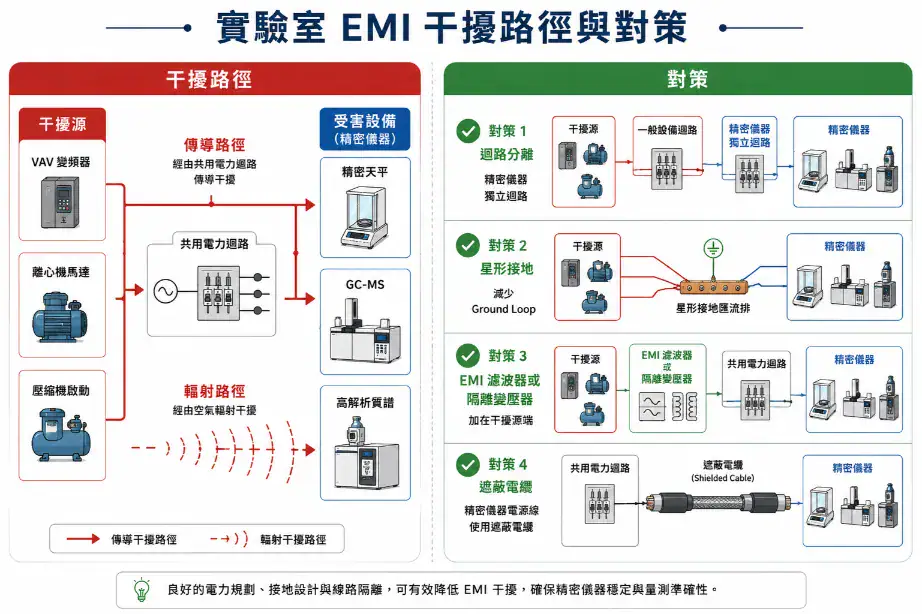

對策方向有幾個：一是迴路分離（精密儀器不跟大功率設備共用迴路，第三章已說明）；二是接地做好（星形接地，減少 Ground Loop）；三是在 EMI 來源端加裝濾波器或隔離變壓器；四是精密儀器的電源線使用遮蔽電纜。

在建築層級，如果實驗室附近有高壓變電站、電梯機房、或大型空調主機，這些外部 EMI 來源也需要在規劃階段考慮——精密儀器室的位置建議遠離這些干擾源。

進口設備的電壓與頻率

前面第四章提過進口設備的電壓問題，這裡補充頻率的部分。台灣的電力頻率是 60Hz，多數歐洲進口設備設計在 50Hz。對純電子設備（分析儀器的電腦、偵測器）來說，頻率差異通常不是問題——現代電源供應器多半能自動適應 50/60Hz。但對含有馬達或變壓器的設備（離心機、某些幫浦、老式儀器的加熱系統），頻率不對可能會影響轉速或效率。

處理方式是使用頻率轉換器（較少見、成本高），或是在採購前先跟儀器廠確認該設備是否相容台灣的 60Hz 電力。

常見踩坑：防爆設計最常見的誤區是「只換防爆燈具就好」。防爆區域的電氣設計是一整套系統——包括防爆開關、防爆插座、防爆接線盒、電纜入口的密封、以及接地和等電位連接。只換燈具但其他電氣設備不是防爆型，等於沒有做。

八、電力系統與其他基礎設施的協調

實驗室的電力系統不是獨立存在的——它跟通風、空調、氣體配管、弱電系統在天花板裡共用空間，在功能上也有大量的連動關係。

與通風系統的協調

排煙櫃的風機需要電力（每台 0.5–3 kW），如果實驗室有多台排煙櫃採用 VAV 控制，每台排煙櫃的 VAV 控制器和風量感測器也需要電力和通訊線路。在通風系統設計的規劃階段，就要同步確認風機的電力需求、控制器的供電和通訊迴路。

另一個連動是緊急斷電——某些實驗室會設置「緊急全斷」按鈕（EPO, Emergency Power Off），按下去會切斷實驗室內所有電力。EPO 是否切斷排煙櫃風機，需依實驗室風險與安全策略設計。若排煙櫃中可能殘留揮發性或有害化學品，排風系統通常應維持運轉或接緊急電源；但實際邏輯仍需與消防、EHS、通風與電力系統整合確認。

與空調系統的協調

空調系統是實驗室裡最大的單一電力負載之一。空調主機（壓縮機 + 送風機）的電力需求，在電力容量規劃時不能漏掉。如果實驗室的空調是獨立系統（不是共用大樓中央空調），空調主機可能需要獨立的三相電力供應和獨立的配電盤。

空調的控制系統（BMS / 建築管理系統）也需要電力和通訊線路，而且 BMS 的控制器通常需要接 UPS，讓主電源中斷時仍能監控溫濕度和壓差。

與氣體配管的協調

氣體偵測器（可燃氣體偵測、低氧警報）和緊急截斷閥（ESO）都需要電力。這些安全設備的電力供應要走安全設備迴路（第四類），不受一般迴路跳電影響。氣體偵測器的電力和警報信號線也需要跟動力線保持一定距離，避免 EMI 干擾造成誤報。

天花板管線空間

電力管線在天花板裡的走線，需要跟水管、氣體配管、通風風管協調空間。在實驗室供排水與氣體配管指南裡有提到天花板管路的五層分層概念——電力幹線通常走最上層（靠近樓板），跟水管保持距離（水管在電力下方），避免漏水滴到電力設備。

弱電線路（網路、監控、儀器通訊、氣體偵測信號線）走電力層的下方，但跟動力線要保持一定的間距或使用遮蔽線槽，減少電磁干擾。

選型建議：實驗室的基礎設施——通風、空調、供排水、氣體配管、電力——每一套系統都會影響其他系統。如果這五套系統的設計是各自找不同的廠商獨立處理，最後在天花板裡「會師」的時候經常會出問題。比較好的做法是找有整體實驗室建置經驗的團隊統一協調，或至少在設計階段讓所有系統的工程師坐下來做一次管線會審。

九、驗收與維護

電力系統的驗收和維護，跟管路系統的邏輯類似——驗收是確認施工品質，維護是確保長期可靠運作。

驗收項目

迴路絕緣測試：用絕緣電阻計（搖表）測量每條迴路的絕緣電阻，確認線路和接頭沒有絕緣劣化或短路風險。

接地電阻量測：用接地電阻計量測接地極的接地電阻，確認符合設計要求。精密儀器區的獨立接地匯流排也要單獨量測。

UPS 功能測試：模擬斷電，確認 UPS 能正常切換到電池供電，各接在 UPS 上的設備不會中斷。同時確認 UPS 的備用時間是否符合規格。

負載測試：在所有設備都接上之後，量測各迴路的實際負載電流，確認沒有超過斷路器和線路的額定容量。特別注意大功率設備的啟動電流是否會造成迴路跳脫。

電力品質量測：在精密儀器區量測電壓穩定度、諧波含量和接地雜訊，確認電力品質符合精密儀器的要求。

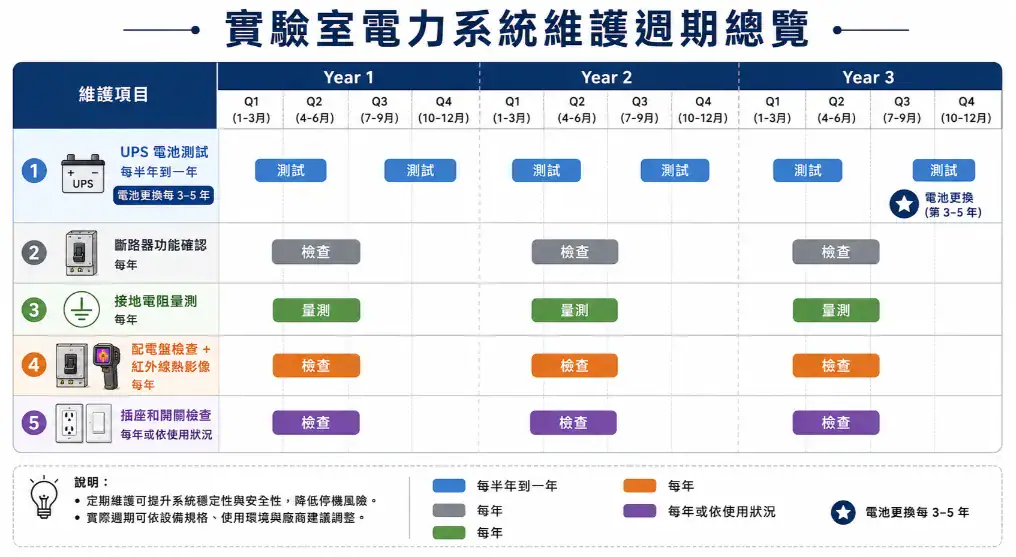

定期維護建議

• UPS 電池測試：每半年到一年做一次放電測試，確認備用時間。電池壽命通常三到五年，依使用環境溫度調整更換週期
• 斷路器功能確認：每年檢查各斷路器能正常跳脫和復歸
• 接地電阻量測：每年量測一次，確認接地系統沒有劣化（土壤條件變化、接地極腐蝕）
• 配電盤檢查：每年做一次目視檢查，確認接線端子沒有鬆動、變色或過熱跡象。條件允許的話，用紅外線熱影像儀掃描配電盤，可以提前發現鬆動接頭造成的過熱點
• 插座和開關檢查：定期確認插座的接地端子功能正常（用插座測試器），更換損壞或鬆動的插座

十、實驗室電力規劃前應收集的資料

在開始配電設計之前，每一台預計放進實驗室的設備，建議收集以下資訊：

• 設備名稱、廠牌、型號
• 額定功率（W 或 VA）
• 電壓、相數、頻率
• 插頭與插座型式
• 啟動電流或最大瞬間電流
• 是否需要 UPS、穩壓器或隔離變壓器
• 是否需要獨立迴路
• 是否有原廠接地要求
• 是否會產生 EMI 或對 EMI 敏感
• 是否與排風、冷卻水、氣體、網路或 BMS 連動

這些資料通常可以從設備的規格書、銘牌或安裝手冊中取得。在規劃階段越早拿到這些資訊，後續的迴路設計、插座配置和 UPS 選型就越準確。

十一、實驗室電力系統規劃前檢查表

在進入細部設計之前，這張檢查表可以幫你確認主要的規劃項目是否都有被涵蓋：

• 是否已取得完整的設備清單，包含每台設備的功率、電壓、頻率需求？
• 是否已區分四類迴路（一般電力 / 精密儀器 / 大功率 / 安全設備）？
• 精密儀器是否規劃獨立迴路和獨立接地？
• 大功率設備（烘箱、高溫爐、-80°C 冷凍櫃）是否規劃獨立斷路器和 220V 迴路？
• 安全設備（排煙櫃風機、氣體偵測、緊急照明）是否有獨立迴路和緊急電源？
• 是否已盤點需要 UPS 的設備，並計算 UPS 容量（含啟動電流）？
• 接地設計是否考慮了精密儀器的星形接地需求？
• 插座數量和位置是否足夠、是否預留了擴充餘裕？
• 進口設備的電壓和頻率是否已確認，是否需要變壓器？
• 是否已和通風、空調、氣體配管團隊同步進行管線空間協調？

常見問題 FAQ

Q1：實驗室電力設計要找什麼廠商？

實驗室的電力設計不是一般住宅或辦公室水電行的業務範圍。一般水電行擅長的是照明和一般插座配電，對實驗室的迴路分類、精密儀器接地、UPS 整合的經驗通常不多。建議找有實驗室建置或機電工程經驗的專業廠商，最好能同時處理通風空調和電力系統，這樣各系統之間的協調比較不會出問題。

Q2：實驗室的用電量怎麼估算？

先列出所有設備的額定功率（查規格書），加總之後乘以需求係數（通常 0.5–0.8，依使用模式調整），再加上照明、空調、通風系統的電力需求。最後預留 20–30% 的擴充餘裕。這個數字就是配電系統的最低設計容量。如果你的實驗室有 ICP 或高溫爐這類單機高功率設備，要個別確認它們的電力需求和電壓規格。

Q3：精密儀器需要穩壓器還是 UPS？

看你要解決什麼問題。如果問題是電壓不穩定（例如廠區電壓波動大），穩壓器就能處理。但如果問題是斷電風險、電力雜訊、或諧波干擾，穩壓器不夠——需要在線式 UPS。在線式 UPS 同時具備穩壓、濾波和不斷電的功能，所以對精密分析儀器來說，UPS 通常是比穩壓器更完整的解決方案。

Q4：UPS 容量怎麼算？

列出要接 UPS 的所有設備額定功率（W），加總後乘以 1.2–1.3 的預留係數，再除以 UPS 的功率因數（在線式通常 0.8–1.0），得出需要的 VA 容量。但如果要接 -80°C 冷凍櫃，要注意壓縮機的啟動電流（可能是額定的三到五倍），UPS 的瞬時負載能力要足以承受。選型時建議把啟動電流的需求告知 UPS 廠商，讓他們協助確認機型。

Q5：實驗室接地電阻要做到多少？

沒有一個放諸四海皆準的數字。台灣電氣法規對一般建築的接地電阻有基本要求（依系統類型不同），但精密儀器的接地通常需要更低的接地電阻。具體的目標值建議依儀器廠的規格要求和現場土壤條件來訂定。如果土壤電阻率高，可能需要增加接地極數量、加長接地極、或使用化學降阻劑。

Q6：進口設備的電壓頻率問題怎麼處理？

先確認設備的電源規格（查銘牌或規格書）。如果設備標示 100–240V 50/60Hz 自動切換，通常可以直接使用台灣的電力。如果設備只標示 100V 或 230V，需要加裝穩壓變壓器或昇降壓變壓器。變壓器的容量建議留設備額定功率的 1.5–2 倍餘裕。頻率部分，多數現代儀器的電源供應器能自動適應 50/60Hz，但含馬達的設備要個別確認。

Q7：排煙櫃風機要不要接 UPS？

排煙櫃風機通常不以一般 UPS 作為主要備援，因為功率大、備援時間要求高，成本與維護負擔都較高。若排風屬於實驗室的安全功能，較常見的做法是評估緊急電源、發電機、安全設備迴路或事故模式下的排風策略。是否需要備援以及備援方式，應依化學品風險、排煙櫃數量、操作模式與 EHS 要求判定。

Q8：實驗室電力系統規劃需要多長時間？

電力系統的規劃時程通常跟通風、空調、供排水同步進行。中型實驗室（約 100–300 坪）從規劃設計到電力施工完成，通常需要三到六個月。但前提是設備清單要在規劃初期就盡量確認——設備清單不確定，迴路規劃就無法定案，後續的施工就會延誤。

Q9：什麼階段要開始規劃電力系統？

跟供排水和氣體配管一樣——建議在需求訪談與初步平面配置階段就同步規劃。設備的位置決定了插座和迴路的走向，排煙櫃和 BSC 的位置決定了安全設備迴路的配置，而天花板裡的電力管線需要跟風管、水管、氣管協調空間。等其他系統都定案之後才補電力設計，容易遇到管線空間不足或迴路配置不合理的問題。

Q10：穩壓器、隔離變壓器和 UPS 有什麼差別？

穩壓器主要處理電壓過高、過低或慢速波動；隔離變壓器主要用於電氣隔離、降低部分共模雜訊，並可搭配升降壓功能；UPS 則提供不斷電功能，部分在線式 UPS 也具備穩壓、濾波與電力再生效果。精密儀器要用哪一種，需依問題來源判斷：如果只是電壓不穩，穩壓器可能就夠；如果有斷電風險或電力品質問題，需要評估在線式 UPS；如果涉及接地雜訊或隔離需求，可能需要隔離變壓器或專門的電源品質改善方案。三者也可以搭配使用。
