實驗室通風系統最怕的不是風量不夠，而是「每個設備看起來都正常，合在一起卻不正常」。排煙櫃單機測起來有風，萬向排氣罩也會吸，空調也有冷氣，但是一到多人操作、排煙櫃同時開啟、門被打開，實驗室就開始出現藥品味、門難推、排煙櫃面風速飄動、室溫壓不住等問題。
這類問題通常不是單一設備故障，而是實驗室通風系統一開始就沒有被當成「整體工程」來設計。排氣、補氣、壓差、空調、風管、排風機、廢氣處理設備，彼此都會互相牽動。你不能只問一台排煙櫃要多少風量，也不能只用換氣次數把整間實驗室一次算完。
比較穩的做法，是先從實驗目的和污染源開始盤點，再回推局部排氣設備、總排風量、補氣策略、壓差梯度、空調負載和廢氣處理。這也是為什麼實驗室通風設計必須和實驗室規劃設計完整手冊裡談到的空間分區、設備配置與未來擴充一起看，而不是等平面圖畫完後才補幾條風管。

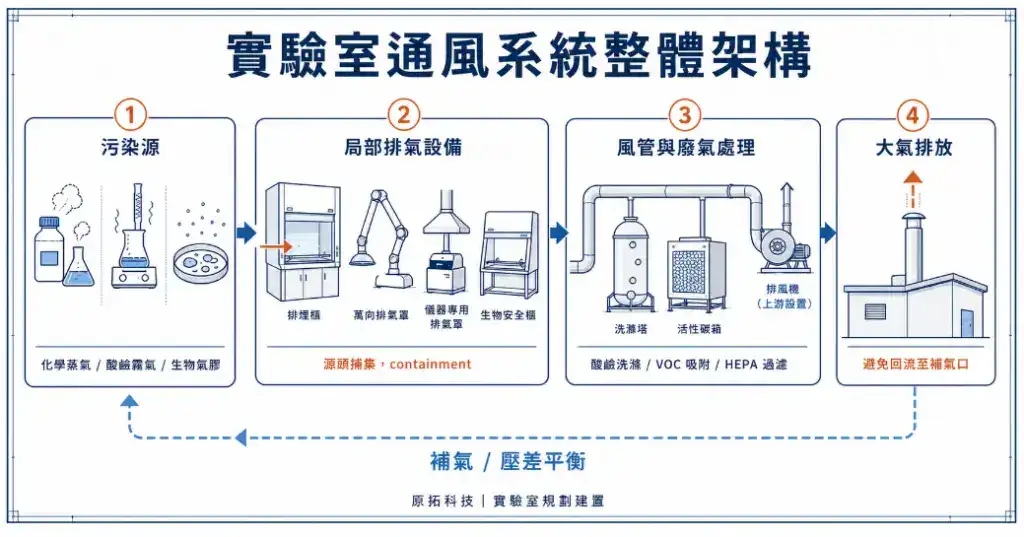

一、實驗室通風系統的核心邏輯：先抓污染源，再談換氣量
實驗室通風系統和一般辦公室空調最大的差異，在於它不是以舒適為第一順位，而是以污染源控制、操作人員安全與氣流方向為優先。辦公室可以大量迴風，靠空調循環維持溫度；但是化學實驗室、前處理區、樣品消化區或有害氣體操作區，排出去的空氣通常不能直接回收再用，必須排至室外，必要時還要先經過洗滌、吸附或過濾處理。
不過這裡要講清楚：不是所有實驗室設備的排氣都等於 100% 外排。化學排煙櫃、有機溶劑排氣、酸鹼霧氣排氣通常應避免回風；但是部分經 HEPA 過濾的生物安全櫃或潔淨設備，排氣方式會依 Class、Type、原廠設計、風險評估與場域要求而不同。這也是實驗室通風設計不能用一句「全部外排」帶過的原因。
排氣主導，不代表只看排氣
實驗室的排風量會先由污染源決定。你有多少台排煙櫃、多少支萬向排氣罩、多少台需要外排的生物安全櫃、多少個儀器專用排氣點，這些加總起來，才是通風系統的主體負載。
但是排氣量一旦出來，補氣和空調就會跟著被牽動。每排出 1 CMH 的空氣，就要有相應的新鮮空氣或轉移空氣補進來；補進來的空氣還要經過冷卻、除濕、加熱或過濾。排風量越大，空調負載越大，後續電力容量、機房空間和運轉成本也會一起上升。
實務觀察：很多舊實驗室的問題，不是排煙櫃買錯，而是補氣沒一起設計。排氣端一直抽，補氣端補不上，最後門難推、窗縫嘯叫、排煙櫃面風速不穩，整間實驗室像被抽成一個不受控的負壓箱。
負壓要穩，不是越大越好
多數化學實驗室會維持相對走廊的微負壓，讓氣流方向從走廊流入實驗室，而不是把實驗室內的氣味或污染物帶到公共區域。常見設計會把目標壓差設定在數 Pa 到十幾 Pa 的範圍，但實際值要看房間用途、門型、氣密性、鄰近空間壓差和法規／業主要求。
負壓太小，污染物可能外逸；負壓太大，門不好開，氣流會從門縫、天花板縫隙或不該進氣的位置硬被拉進來，反而干擾排煙櫃開口面的氣流穩定性。壓差控制不是把排氣量做大就好，而是要讓排氣、補氣、轉移風和房間氣密性達成平衡。

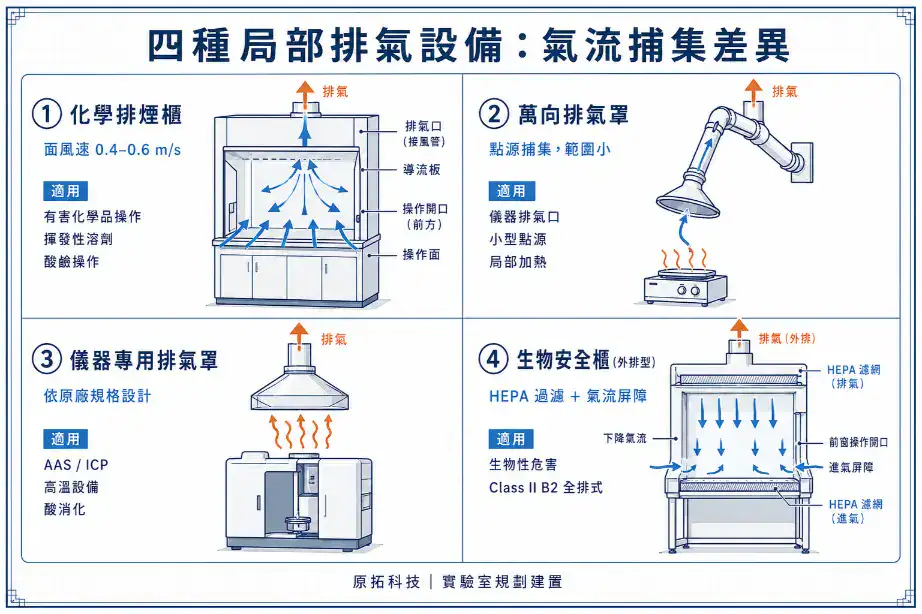

二、實驗室局部排氣設備：排煙櫃不是唯一答案
實驗室局部排氣設備的目的，是在污染物剛產生時就把它抓住。這和全室換氣的角色不同：全室換氣處理的是背景空氣品質，局部排氣處理的是源頭捕集。真正好的實驗室通風設計，通常不是只靠其中一種，而是讓局部排氣、背景排氣與壓差控制各司其職。
排煙櫃：化學操作的主要防線
排煙櫃的功能，是在操作開口形成穩定的吸入氣流，把有害蒸氣、氣體或粉塵控制在櫃內，再透過排氣系統帶走。常見化學排煙櫃的設計面風速約落在 0.4–0.6 m/s，傳統設計常以 0.5 m/s 作為估算或驗收參考；但這不是一句「達到 0.5 m/s 就合格」可以解決的事。
ASHRAE 110 的核心是排煙櫃性能測試方法，包含氣流可視化、示蹤氣體測試與面風速量測等項目。換句話說，面風速是重要指標，但不是唯一指標。高性能低風量排煙櫃可能在較低面風速下仍有良好 containment；反過來，一台排煙櫃即使平均面風速達標，也可能因送風干擾、開口附近走動、櫃內設備阻擋或導流板配置不良而出現洩漏。
常見材質包括鋼製外殼搭配耐腐蝕內襯、全 PP 酸鹼型、不鏽鋼型與特殊防爆型。選型時不要只看寬度，還要看操作化學品、溫度、腐蝕性、是否有高溫設備、是否需要水電氣配置，以及後端風管與排風機是否能承受對應風量。實際排煙櫃材質與配置選項，可依現場化學品種類與操作模式進一步討論。
萬向排氣罩：適合點源，不適合大面積揮發
萬向排氣罩適合處理位置明確、範圍小的點源排放，例如儀器排氣口、小型加熱、局部焊接或少量氣味逸散。它的優點是安裝彈性高、使用方便，能把吸口拉到污染源附近。
但是萬向排氣罩不能取代排煙櫃。只要污染物會大面積擴散、操作過程有潑濺風險、化學品毒性高或蒸氣量大，就不應該用一支萬向罩硬撐。萬向罩像是手持吸塵器，適合對準小範圍髒污；排煙櫃才是完整的操作 containment 空間。
儀器專用排氣罩：要看原廠需求，不要憑感覺接管
原子吸收光譜儀、ICP-OES、ICP-MS、酸消化設備、高溫爐或部分前處理設備，常會要求專用排氣罩或特定排氣條件。這類排氣不能只看「有沒有抽風」，還要看排氣罩距離、截面尺寸、風量、熱氣上升、腐蝕性與是否會影響儀器穩定性。
儀器排氣最常見的錯誤，是拿一般萬向罩代替原廠建議的排氣罩，或把多台高負載儀器接到同一支風管上，卻沒有重新計算總壓損和風量平衡。短期看似省事，長期會變成儀器漂移、氣味殘留、風管冷凝或腐蝕問題。
生物安全櫃排氣：不要和排煙櫃混為一談
生物安全櫃和排煙櫃的設計邏輯不同。排煙櫃主要處理化學蒸氣和氣體；生物安全櫃則是透過 HEPA 過濾和氣流屏障，提供人員、樣品與環境保護。以常見 Class II A2 來說，排氣可以經 HEPA 過濾後回到室內，也可以透過 canopy / thimble 方式接至建築排氣系統。Class II B2 則屬於全排式設計，通常需要硬管連接至外排系統，不應回風。
BSC 最不應該做的事，是把它當成「長得像排煙櫃的設備」直接接到化學排煙櫃風管上。BSC 需要維持自己的進氣流速、下降氣流、HEPA 過濾與警報邏輯；排煙櫃系統則可能有化學廢氣、變風量控制與不同壓力波動。兩者混接，容易造成風量互相干擾，也可能破壞 BSC 原本的認證條件。
如果你正在判斷 BSC、無菌操作台與排煙櫃的界線，可以先看生物安全櫃完整指南和生物安全櫃 vs. 無菌操作台，再回來確認通風系統該怎麼銜接。
常見局部排氣設備比較
這張表不是用來直接選設備，而是先幫你把「污染源型態」對上「排氣設備類型」。真正選型時，還要再加上化學品、操作頻率、設備規格與現場空間限制。
| 設備類型 | 適用場景 | 常見排風量定位 | 優勢 | 限制 |
|---|---|---|---|---|
| 化學排煙櫃 | 有害化學品操作、揮發性溶劑、酸鹼操作 | 約 800–2,000 CMH，依尺寸與開口高度變動 | containment 完整、操作空間大 | 排風量高，需要完整補氣與風管系統 |
| 萬向排氣罩 | 儀器排氣口、小型點源、局部加熱 | 約 200–500 CMH | 彈性高，容易靠近污染源 | 不適合高毒性或大面積擴散污染 |
| 儀器專用排氣罩 | AAS、ICP、高溫設備、酸消化設備 | 依原廠與工程計算 | 可針對熱氣、腐蝕氣體與儀器需求設計 | 通用性低，需要定位安裝 |
| 外排型 BSC | 生物性危害、部分揮發性化學品輔助操作 | 依 BSC Type 與原廠規格 | 可提供生物安全防護 | 排氣銜接要求高，不宜與化學排煙櫃混接 |
| 天花板／台上排氣罩 | 背景排氣、低風險氣味控制 | 約 100–400 CMH | 成本較低，可補強局部區域 | 捕集效率有限，不能取代源頭控制 |
最重要的結論很簡單：高風險化學操作優先用排煙櫃；小範圍點源才用萬向罩；儀器排氣要看原廠；生物安全櫃要依 Class / Type 判斷；背景排氣只是補強，不是主要防護。
三、實驗室風量計算與換氣次數：ACH 只能當底線檢查
實驗室風量計算最常見的誤區，是先查一個 ACH 數字，再用房間體積乘上換氣次數，直接得出設計風量。這個算法不是完全不能用，但它只能當底線檢查，不能當成主要設計依據。
原因很直接：實驗室真正的排氣需求，是由污染源與局部排氣設備決定的。兩間一樣大的房間，一間只有一般天平和冰箱，另一間有 4 台排煙櫃、2 支萬向罩和酸消化設備，它們不可能用同一個 ACH 數字解決。
ACH 是背景指標，不是安全保證
一般化學實驗室常見參考值可能落在 8–12 ACH；有機溶劑操作、高氣味或較高風險操作區可能更高；但是這些數字只能做初期估算或設計檢核。ACH 不能直接代表污染物捕集效果，也不能保證排煙櫃 containment。
更精準的做法，是先做污染源盤點，再計算局部排氣設備風量，最後才回頭檢查整體換氣次數是否過低或過高。如果 ACH 很低，可能代表背景換氣不足；如果 ACH 很高，也不代表一定比較安全，因為過度排氣會推高空調負載，還可能造成氣流紊亂。
選型提醒：ACH 像是看一間房間「整體換了幾次空氣」，但它看不到污染物是不是在源頭被抓住。實驗室通風設計不能只問空氣換幾次，還要問污染物在哪裡產生、用什麼設備捕集、排到哪裡、補氣從哪裡來。
排煙櫃風量的基本公式
排煙櫃排風量可以先用這個公式估算：
排風量 Q = 面風速 V × 開口面積 A
假設一台 1500 mm 寬的排煙櫃，操作開口高度 500 mm，設計面風速採 0.5 m/s，則：
Q = 0.5 × 1.5 × 0.5 = 0.375 m³/s
0.375 m³/s × 3600 = 1,350 CMH
這個數字可以作為前期估算，但不能取代原廠資料與現場測試。實際排風量會受拉門高度、導流板、櫃內設備、管路壓損、VAV 控制邏輯和排風機性能影響。尤其是共用風機系統，一台排煙櫃的開關會影響其他支路，如果沒有 VAV 閥、定風量閥或良好的平衡設計，風量就會互相牽動。
補氣量不是固定 85% 或 95%
補氣量通常會略低於總排氣量，用來建立實驗室相對負壓；但是補氣比例不能只用固定百分比決定。以前常聽到「補氣抓排氣的 85% 到 95%」，這可以當概念，但不應寫成通則。
真正要控制的是目標壓差和氣流方向。補氣量要看房間氣密性、門縫轉移風量、鄰室壓差、排氣設備同時使用率、門開啟頻率和控制系統反應速度。小房間如果硬留 10% 的排補氣差，可能門很難推；氣密性差的房間即使留了排補差，也可能壓差建立不起來。
所以比較合理的流程是：先估算排氣設備總風量，再規劃補氣與轉移風路徑，設定目標壓差，最後透過 TAB 測試與壓差實測微調，而不是在設計階段把 offset 寫死。
未來擴充要在第一天就問
通風系統最難改的不是排煙櫃本體，而是風管管徑、豎井空間、屋頂風機容量、廢氣處理設備容量和補氣空調能力。業主第一期只裝 2 台排煙櫃，三年後變 6 台，是很常見的情境。如果第一期風管沒有預留，後面常常不是加一台風機就能解決。
我們在前期規劃時會直接問：未來三到五年最多可能增加多少台排煙櫃？是否會導入酸消化、ICP、BSC、無塵操作區或大量有機溶劑前處理？這些答案會影響主幹管、風機、補氣空調和機房空間。保守來說，主系統預留一定成長彈性，比日後拆天花板、換風管和重拉電力便宜得多。
四、實驗室風管設計與排風機選型：靜壓比風量更容易被忽略
實驗室風管設計不是把排煙櫃接到屋頂這麼簡單。風管是整個排氣系統的阻力來源，也是污染物輸送的路徑。管徑太小、彎頭太多、支管匯流不良、材質不相容、排水沒處理，最後都會反映在排煙櫃面風速、風機能耗、噪音和維護問題上。風管、排風機、機電配置與支撐結構，會跟其他實驗室周邊工程一起整合，而不是分頭發包之後再硬接起來。
風管材質要看化學相容性
一般通風或非腐蝕性排氣常見鍍鋅鋼板，但化學實驗室不能只用「便宜好施工」決定材質。酸鹼霧氣、腐蝕性氣體或潮濕排氣，常會考慮 PP、PVC、FRP 或其他耐腐蝕材質；高溫排氣或潔淨需求較高的區域，則可能使用不鏽鋼或特殊塗裝系統。
PP 和 PVC 在實驗室酸鹼排氣中很常見，但它們不是萬用答案。有機溶劑相容性、排氣溫度、耐燃要求、室外曝曬、結構支撐和地方消防要求都要一起看。尤其是高溫設備、溶劑蒸氣或含氧化性酸霧的系統，材質選錯會讓風管壽命大幅縮短。
風管路徑越短越直，但更重要的是壓損可控
風管越短、越直、彎頭越少，壓損通常越低。每一個 90° 彎頭、變徑、三通、風閥、洗滌塔、活性碳塔都會增加阻力。排風機不是只看銘牌風量，還要看在特定靜壓下能提供多少風量。
實務上，很多排煙櫃「剛裝好有風，過一陣子不穩」，不一定是風機壞掉，而是系統壓損被低估。後來又加了風管、加了洗滌塔、加了活性碳、支管又多接了設備，原本風機工作點被推離設計區間，風量自然下降。
垂直管段還要注意冷凝水。濕熱排氣在管壁冷卻後會形成冷凝液，如果沒有坡度、排水口、清潔口與耐腐蝕設計，長期會造成積液、腐蝕、異味和風管堵塞。這類問題通常不會第一年出現，但一旦出現就很難只靠保養解決。
排風機位置會影響安全性
排風機的選型要看兩個核心參數：風量和靜壓。離心式風機適合壓損較高、管路較長的系統；軸流式風機風量大但靜壓能力較低，比較適合短距離、低阻力排氣。化學排氣還要看防腐蝕、防爆需求、維修可及性和噪音振動。
排風機位置也很重要。安全要求較高的化學排氣，通常會盡量讓風機靠近排氣末端或屋頂端，讓上游風管維持負壓。這樣即使管路有微小漏點，外部空氣會被吸入管內，而不是讓廢氣從管路漏出。相反地，如果風機放在中段或靠近設備端，風機後段風管會成為正壓，漏風時可能把廢氣壓到天花板、機房或鄰近空間。
排氣口位置：避免回流比死背距離更重要
排氣口應直接排向室外大氣，並避免排出氣流回流至作業場所、補氣口、窗戶、鄰近建築開口或人員活動區。實務上常會用高度、距離、排氣速度和方向來降低回流風險，但不能把「距離幾公尺」或「高於屋頂幾公尺」寫成所有場域通用的法規答案。
排氣口與進氣口如果設在同一側牆面，又位於建築回流區，距離即使看起來不近，也可能在特定風向下被吸回。比較穩的做法，是在平面配置階段就把排氣口、補氣口、鄰房窗戶、屋頂女兒牆和盛行風一起檢查。必要時，還要透過擴散評估或專業 HVAC 顧問確認排放高度與位置。
常見踩坑：排氣口和補氣口同側、同高度、距離又太近，是舊實驗室改造常見問題。排出去的氣味繞一圈被補氣口吸回來，使用者以為排煙櫃壞了，其實是排氣末端位置一開始就沒設計好。

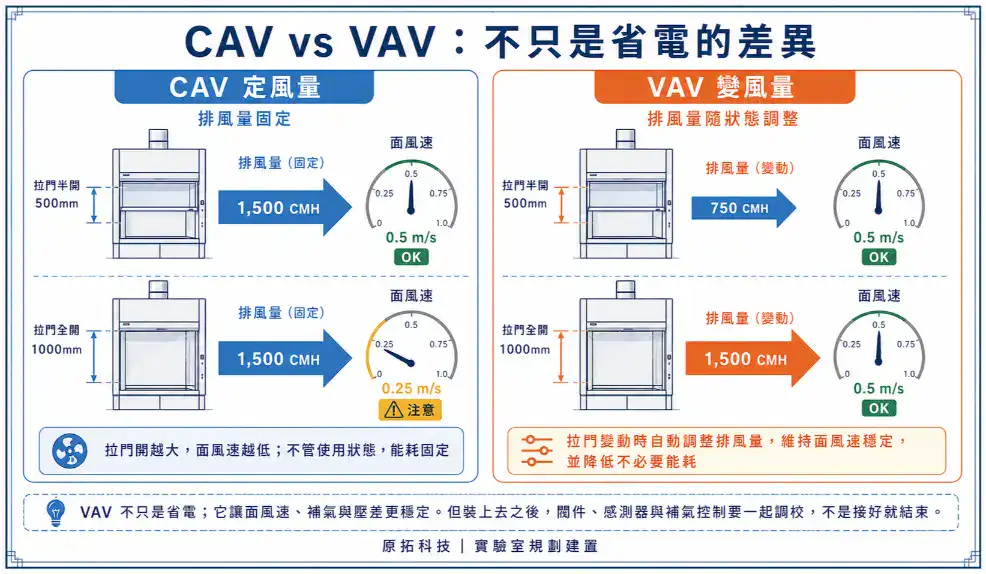

五、實驗室 CAV 與 VAV 通風控制：省能不是唯一目的
實驗室通風系統常見控制策略有兩種：CAV 定風量和 VAV 變風量。很多人只把它們理解成「便宜版」和「省電版」，這樣太粗略。CAV 和 VAV 的差異不只在電費，也會影響排煙櫃面風速穩定性、補氣控制、壓差維持和未來擴充彈性。
CAV 定風量：簡單，但容易長期耗能
CAV 的邏輯很直接：排風系統維持固定風量運轉，不太理會排煙櫃拉門開多高、使用者有沒有操作、夜間是否有人在場。優點是系統架構簡單、建置成本較低、維護人員容易理解。
缺點也明顯。只要排煙櫃數量變多，CAV 會持續排掉大量已經冷卻或加熱過的空氣，補氣空調也必須跟著處理。對全年運轉的 QC 實驗室、教學實驗室或多排煙櫃空間，CAV 的能耗壓力會很快浮現。
VAV 變風量：關鍵是控制穩定，不只是省電
VAV 會依排煙櫃拉門高度、面風速或使用狀態調整排風量。拉門打開時提高排風量，拉門下降時降低排風量，維持必要的 containment 和最低排氣需求。因為風機功率與風量大致呈立方關係，風量降低後，節能效果通常相當明顯。
不過 VAV 不是裝上去就好。每台排煙櫃的 VAV 閥、感測器、控制器、補氣閥和房間壓差控制要一起調校。否則可能出現排煙櫃單機反應快，但房間補氣跟不上；或壓差控制追著排煙櫃變化跑，導致門口氣流不穩。
CAV 與 VAV 怎麼選
這張表可以作為初步判斷。真正設計時，還要把使用時間、排煙櫃數量、空調型式、擴充計畫和維護能力納入。
| 比較項目 | CAV 定風量 | VAV 變風量 |
|---|---|---|
| 系統架構 | 簡單，控制點少 | 較複雜，需要閥件、感測器與控制邏輯 |
| 初期建置 | 較低 | 較高 |
| 運轉能耗 | 排風量固定，能耗較高 | 依使用狀態調節，節能潛力高 |
| 面風速穩定性 | 易受共用系統變動影響 | 控制良好時較穩定 |
| 維護需求 | 較低 | 需定期校正與控制系統維護 |
| 適合場景 | 排煙櫃少、使用頻率低、預算有限 | 排煙櫃多、使用變動大、長時間運轉 |
如果實驗室只有一兩台排煙櫃、使用頻率不高，CAV 可以是合理選擇。但如果排煙櫃數量達到三台以上，或未來會逐步擴充，建議至少預留 VAV 閥件空間、控制線路和 BMS 整合條件。第一期不一定全部上 VAV，但不要把未來升級路徑封死。
六、實驗室廢氣處理：不是所有排氣都能直接排出去
實驗室廢氣處理要先問兩件事：第一，排出去的是什麼；第二，排出去之後會不會違反環保、職安、場域或鄰近環境要求。只排一般熱氣或低風險氣味，可能不需要複雜處理；但是酸鹼霧氣、有機溶劑蒸氣、刺激性氣體、毒性氣體或特定列管污染物，就不能只靠「排到屋頂」解決。完整的環境汙染防治工程設備涵蓋洗滌塔、活性碳吸附、HEPA 過濾與相關監控，需要依污染物性質分別評估，不是單一設備就能涵蓋全部情境。
先盤點污染物，再選處理設備
酸鹼霧氣常用濕式洗滌塔處理，透過循環液吸收、中和或洗滌污染物。這類系統需要 pH 監控、補水、排水、加藥與定期維護，不是裝一座塔就結束。
有機溶劑蒸氣常見處理方式是活性碳吸附，但活性碳有飽和問題，且不同 VOCs 的吸附能力差異很大。若進氣濃度、濕度、溫度或風量超出設計條件，吸附效率會明顯下降。對高濃度、連續性或特定法規要求的 VOCs 排放，可能需要更完整的工程評估，而不是單純加一段活性碳箱。
生物性排氣則常涉及 HEPA 過濾。BSC 本身已有 HEPA 過濾設計，但對 BSL-3 以上、高風險病原或特定機構要求，排氣路徑可能需要額外 HEPA、氣密閥、壓差監控、消毒除污與失效警報。這部分應與生物安全官、設施單位與設備原廠一起確認。
廢氣處理設備會增加壓損
洗滌塔、活性碳塔、HEPA 箱、風閥、消音器都會增加系統壓損。這個壓損必須一開始就算進排風機選型。如果通風系統已經建好，後來才因環保要求加裝洗滌塔，原本排風機可能推不動，排煙櫃面風速會跟著下降。
工程提醒：廢氣處理設備不能當成後端「外掛配件」。它會改變整套通風系統的阻力、維護頻率、排水需求、機房空間和噪音振動。前期先評估，後面少拆很多東西。
洗滌塔與活性碳常需要串聯，但順序要設計
有些實驗室排氣同時包含酸鹼霧氣和有機溶劑蒸氣，常會考慮「洗滌塔 + 活性碳」的串聯。但串聯順序、除霧、濕度控制、活性碳保護、排水與維護空間都要一起看。濕氣太高會影響活性碳吸附效率；酸霧沒有處理好，也可能讓後端設備壽命下降。
所以廢氣處理不是單純把設備名稱列出來，而是要把污染物性質、處理效率、壓損、排水、耗材和維護動線放到同一張系統圖裡看。
七、實驗室通風與空調整合：補氣位置會決定排煙櫃穩不穩
實驗室通風與空調不能分開設計。排風系統負責把污染物帶走，空調系統負責處理補氣、溫濕度和舒適性；兩邊如果各做各的，最常見的結果就是排煙櫃有風，但房間氣流亂、空調負載爆掉、夏天不夠冷、冬天又過度乾冷。
實驗室空調與環境控制指南（待上線）會更完整談溫濕度、壓差與空調系統分級；在通風系統這裡，最重要的是送風位置、補氣量和壓差控制三件事。

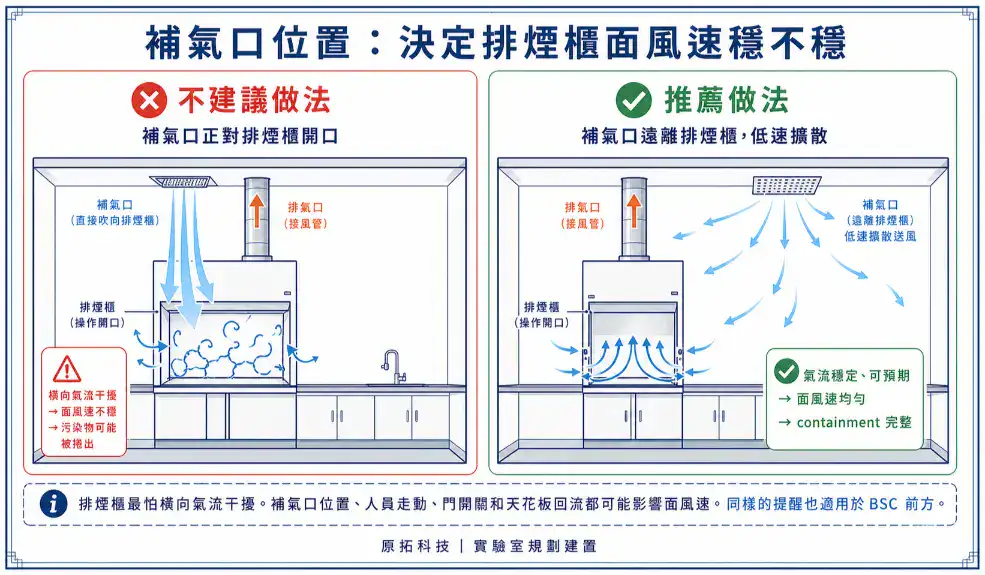

補氣不要直接打向排煙櫃開口
排煙櫃最怕橫向氣流干擾。補氣口如果直接對著排煙櫃開口吹，會破壞面風速的均勻性，甚至把櫃內污染物捲出來。人員走動、門開關、風口射流和天花板回流，都可能造成類似問題。
比較好的做法，是讓補氣從遠離排煙櫃開口的位置進入，形成穩定、低速、可預期的氣流路徑。大型實驗室可以考慮低速擴散送風、穿孔板送風或分區補氣；小型實驗室至少要避免風口正對排煙櫃、人員操作區或 BSC 前方。
空調負載要把排氣帶走的冷量算進去
排風量越大，補氣空調負載越大。這是很多實驗室初期預算最容易低估的地方。只看設備耗電和人員熱負荷是不夠的，因為排出去的空氣本身就是經過空調處理的空氣。尤其是全外氣或高排風量實驗室，MAU、AHU、冰水主機、除濕能力和再熱需求都可能成為瓶頸。
如果通風工程和空調工程分開發包，又沒有共同的風量基準，最容易出現互相推責：通風廠商說排煙櫃風量夠，空調廠商說冷量按坪數估算也夠，但實際使用就是不舒服。真正該檢查的是排風量、補氣量、室內熱負荷和控制策略有沒有放在同一套計算裡。
壓差控制要搭配門禁與操作模式
對化學實驗室來說，負壓控制通常是為了避免氣味外逸；對生物安全實驗室來說，壓差可能牽涉 containment 和生物安全管理；對 GMP 或潔淨空間來說，又可能是正壓保護產品。不同實驗室不能套同一個壓差邏輯。
如果是 BSL-3 或需要連續維持負壓的高風險實驗室，排風系統通常要考慮備援風機、緊急電源、壓差警報和故障模式。一般 BSL-2 是否需要備援排風，則要看病原風險、操作內容、是否外排 BSC、機構生物安全要求與主管機關規定，不宜直接寫成「BSL-2 以上都需要備用風機」。
八、實驗室通風驗收與維護：不要只量一次面風速
實驗室通風系統裝好後，真正的考驗才開始。排煙櫃風量會因風管積垢、濾材堵塞、風機皮帶鬆弛、感測器漂移、閥件卡滯、使用者拉門習慣而改變。沒有驗收和定期維護，再好的設計都會慢慢偏離原本的工作點。
驗收要看系統，不只看單機
排煙櫃面風速是最基本的驗收項目。測試時應依排煙櫃尺寸、驗收規範或原廠建議在開口面布點，量測平均值和各點偏差。不要只看平均面風速，因為平均值漂亮不代表氣流分布均勻。
更完整的驗收應包含：
- 排煙櫃面風速量測與各點偏差檢查
- 煙霧測試，確認氣流是否往櫃內流動
- 必要時進行 ASHRAE 110 類型的示蹤氣體測試
- 各排氣支路風量平衡
- 房間壓差與氣流方向驗證
- 補氣口位置與風速檢查
- 廢氣處理設備壓損與運轉狀態確認
- 多台排煙櫃同時使用時的系統測試
這些項目加在一起，才接近「系統驗收」。只在每台排煙櫃前面拿風速計量幾個點，最多只能說明某個時刻的局部表現。
維護週期要依風險調整
排煙櫃面風速通常建議定期檢測，高使用量或高風險區域可以提高頻率。VAV 系統需要校正感測器和閥件；風管需要檢查腐蝕、漏風、積液和支撐；風機需要檢查震動、噪音、電流和皮帶；洗滌塔要確認循環水、pH、加藥、噴嘴和除霧器；活性碳要追蹤飽和與更換紀錄。
局部排氣裝置也涉及職安管理要求，應建立定期檢查、維護與紀錄制度。對實驗室主管來說，維護紀錄不只是法規文件，也是日後追查異味、風量下降或設備異常時最有用的線索。
管理建議：把排煙櫃當成「固定設備」很容易忽略維護；比較好的做法，是把它當成一套持續運轉的安全系統。只要它每天在保護人，檢測、校正和維修紀錄就不該缺席。
九、實驗室通風系統自我檢查：10 個現場警訊
如果你正在評估既有實驗室通風系統，可以先用下面這份清單做初步檢查。它不能取代專業 TAB 或通風測試，但能快速找出需要優先處理的問題。
- 排煙櫃面風速是否穩定，還是不同時段差異很大？
- 拉門高度改變時，面風速或警報是否有合理反應？
- 同時開多台排煙櫃時，是否有某幾台明顯變弱？
- 實驗室門是否很難推開，或開門瞬間有明顯氣流衝擊？
- 走廊、辦公區或相鄰空間是否聞得到實驗室氣味？
- 補氣口是否直接吹向排煙櫃、BSC 或操作人員？
- 排氣口與補氣口是否可能短路回流？
- 風管是否有鏽蝕、白化、滲液、漏風或接頭鬆動？
- 洗滌塔、活性碳、HEPA 或其他廢氣處理設備是否有維護紀錄？
- 未來三到五年是否會增加排煙櫃、儀器排氣或 BSC？現有系統是否有預留？
如果這 10 題裡有 3 題以上答不出來，或現場已經出現氣味、壓差、門難開、空調不穩等問題，建議安排一次通風系統健檢。很多問題在使用者感覺到「不舒服」之前，風量平衡和壓差數據其實早就開始偏離。
十、實驗室通風系統規劃流程：從需求盤點到驗收啟用
實驗室通風系統要做得穩，流程比單一設備更重要。我們通常會把規劃拆成七個步驟：
步驟一：盤點實驗目的與污染源
先確認實驗室做什麼，不是先問要幾台排煙櫃。化學品種類、溶劑用量、酸鹼操作、加熱消化、生物性風險、儀器排氣、廢液處理方式，都是通風設計的起點。
步驟二：選定局部排氣設備
依污染源型態選擇排煙櫃、萬向罩、儀器專用罩、BSC 或背景排氣。這一步會和排煙櫃選型與通風系統整合指南（待上線）高度相關，因為排煙櫃不是孤立設備，而是通風系統的一部分。
步驟三：計算排風量與補氣策略
用設備需求估算總排風量，再規劃補氣量、轉移風、壓差方向與空調負載。這一步不能只用 ACH，也不能只看單台設備風量。
步驟四：規劃風管、風機與廢氣處理
依排氣性質決定風管材質、管徑、路徑、排風機型式、排氣口位置和廢氣處理設備。酸鹼、VOC、生物性排氣和高溫排氣，都要分開判斷。
步驟五：整合空調、電力、配管與 BMS
排風系統會影響空調負載，也會需要電力、排水、控制線路、警報和機房空間。這一步要和實驗室供排水與氣體配管指南（待上線）、實驗室電力系統與接地設計（待上線）一起看。
步驟六：施工前做可維護性檢查
風管清潔口、測定孔、風閥位置、濾材更換空間、洗滌塔維護動線、風機維修平台，都要在施工前確認。很多維護問題不是設備不好，而是當初沒有留下可以維修的位置。
步驟七：驗收、平衡與紀錄建檔
完工後要做風量平衡、壓差驗證、面風速測試、煙霧測試和必要的性能測試。所有數據都應建檔，作為未來維護、擴充和異常排查的基準。
實驗室通風系統 FAQ
Q1：實驗室通風系統可以只用 ACH 來設計嗎？
不建議。ACH 可以作為底線檢查，但不能取代污染源盤點和局部排氣設計。排煙櫃、萬向罩、儀器排氣和 BSC 的風量需求，才是實驗室通風系統的主要設計依據。
Q2：排煙櫃面風速一定要 0.5 m/s 嗎？
0.5 m/s 是常見設計與驗收參考值，但不是所有排煙櫃唯一標準。實際面風速應依排煙櫃型式、原廠規格、操作風險和現場性能測試結果判斷。更完整的驗收應包含煙霧測試、風速均勻性和必要時的示蹤氣體測試。
Q3：實驗室補氣量是不是抓排氣量的 85%–95% 就好？
不能只靠固定比例。補氣量要依目標壓差、房間氣密性、門縫轉移風、排氣設備同時使用率和控制系統調校決定。固定比例可以當早期估算概念，但正式設計仍需要風量平衡和壓差驗證。
Q4：生物安全櫃可以接到排煙櫃風管嗎？
原則上不建議直接混接。BSC 和化學排煙櫃的氣流控制、污染物型態、認證要求和故障模式不同。特別是 Class II B2 這類全排式 BSC，應依原廠規格和生物安全要求設計外排系統，不能用一般排煙櫃接管邏輯處理。
Q5：CAV 和 VAV 實驗室通風系統怎麼選？
排煙櫃少、使用頻率低、預算有限的實驗室，可以考慮 CAV。排煙櫃數量多、使用狀態變動大、長時間運轉或未來會擴充的實驗室，VAV 通常更有價值。重點不是只看節能，而是看面風速、壓差和補氣是否能穩定控制。
Q6：實驗室廢氣一定要裝洗滌塔或活性碳嗎？
不一定。是否需要廢氣處理，要依污染物種類、濃度、排放量、操作頻率、地方環保要求和現場條件判斷。酸鹼霧氣常見洗滌塔，有機溶劑蒸氣常見活性碳，但實際配置仍需工程評估。
Q7：怎麼選實驗室通風系統規劃廠商？
不要只找會裝排煙櫃或會拉風管的廠商。比較理想的廠商應該能同時看懂實驗目的、設備需求、風量計算、風管靜壓、補氣空調、廢氣處理和驗收測試。實驗室通風系統是跨設備與工程的整合題，不是單一採購題。
