買了一台 30 公分加熱長度的管狀高溫爐，把 30 公分的樣品放進去，看起來剛剛好——實際上溫度已經跑掉一半。單區管狀爐的均溫區通常只有加熱長度的 40–60%，意思是 30 公分的爐管，真正能維持設定溫度的範圍只有大約 12–18 公分，超出這個範圍的兩端會明顯偏冷。沒搞清楚這個規格細節就買，做出來的實驗結果經常一頭霧水。
這只是管狀高溫爐選型最常見的踩坑之一。加熱元件的材質、爐管的材質、單區還是多區、氣氛控制的配置——每一個規格背後都有對應的製程邏輯。搞錯了，輕則實驗結果跑掉，重則爐管炸裂或加熱元件提前報廢。
這篇管狀高溫爐完整指南把結構原理、加熱元件選型、爐管材質比較、氣氛控制、應用場景、操作安全和日常維護全部整理在一起——希望幫你在採購和使用上都能有具體判斷依據。

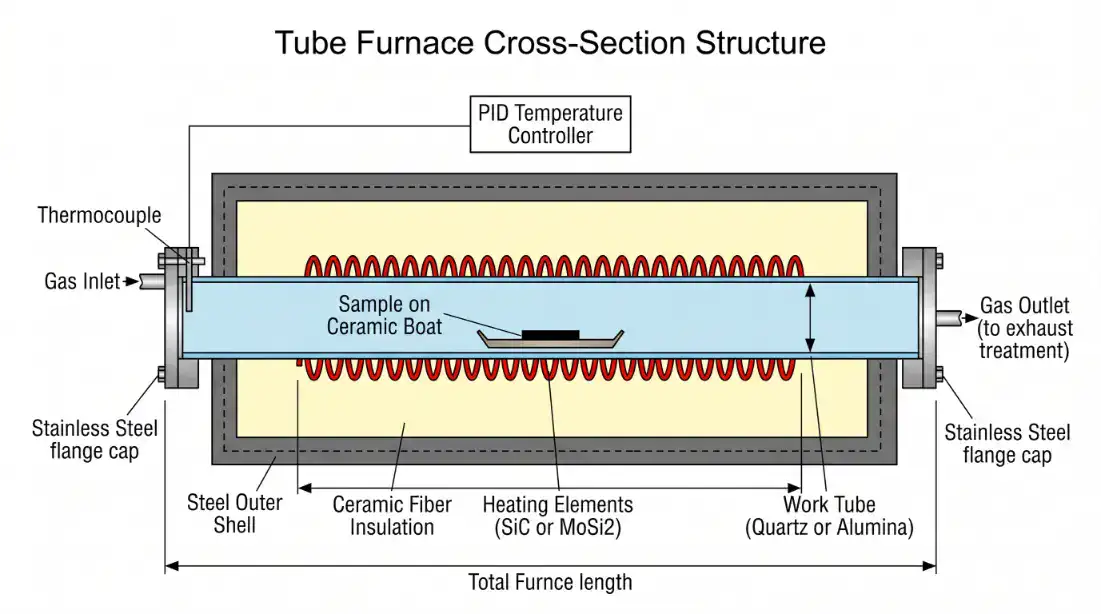

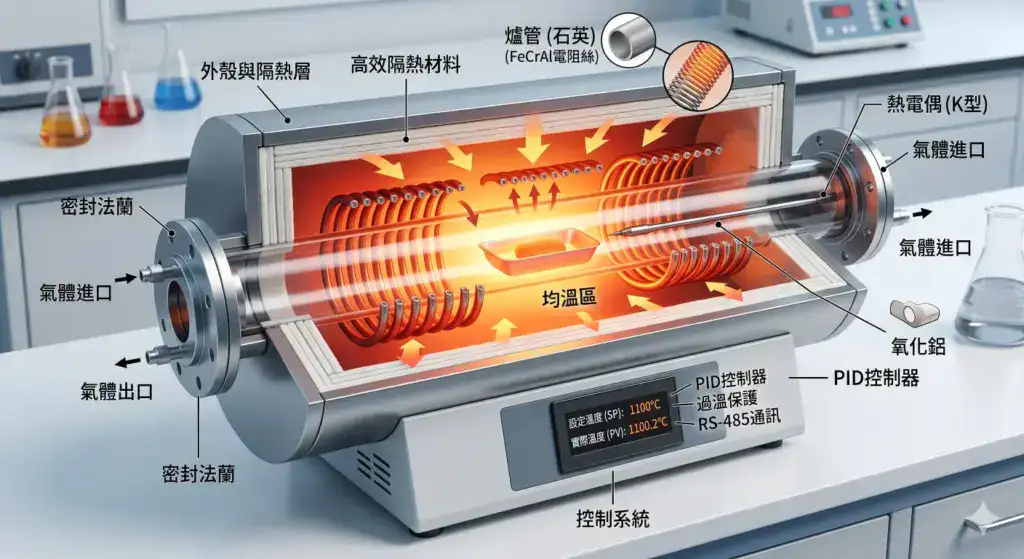

一、管狀高溫爐結構原理：四層拆解
管狀高溫爐的結構從外到內就四層，搞懂這四層，後面的選型邏輯就通了。
外殼與隔熱層：外殼是鋼板，裡面塞滿隔熱材料（陶瓷纖維、氧化鋁纖維等等）。隔熱層的品質直接影響三件事：爐體能燒到多高的溫度、外殼會不會燙到不能碰、以及電費帳單。好的隔熱設計，外殼表面溫度可以控制在合理範圍，能耗也顯著降低。
加熱元件：環繞在爐管外面，把電能轉成熱能。加熱元件的材質決定了這台爐子能燒到幾度——這是選型的第一個關鍵規格，後面會詳細講。
爐管（Work Tube）：管狀高溫爐的「主角」。樣品放在爐管裡面加熱，爐管的材質決定了可用的溫度範圍和氣氛相容性。石英管還是氧化鋁管？這個選擇每個客戶都會問，後面也會專門說明。
控制系統：溫度控制器（通常是 PID 控制）、熱電偶、過溫保護、程式升降溫。進階機型支援多段程式設定、資料記錄和 RS-485/USB 通訊介面。
加熱原理
電流通過高電阻的加熱元件，產生焦耳熱。熱能透過輻射和傳導傳到爐管，再從爐管傳到管裡的樣品。PID 控制器不斷比較熱電偶量到的溫度和你設定的目標，動態調整加熱功率——溫度高了就減、低了就補。這就是為什麼 PID 控制器調校得好不好，直接影響控溫的穩定度。
二、管狀高溫爐加熱元件：決定最高工作溫度
管狀高溫爐的加熱元件材質是最核心的規格，直接決定了最高工作溫度。下面這張表整理了三種最常見的類型：
| 加熱元件 | 最高元件溫度 | 建議最高爐溫 | 特性 |
|---|---|---|---|
| 鎳鉻合金 / 鐵鉻鋁合金 | ~1200°C | ~1100°C | 成本最低，適合退火、乾燥、灰化等中低溫應用。但長期高溫使用會氧化劣化，壽命有限。 |
| 碳化矽（SiC） | ~1620°C | 1400–1500°C | 升溫快、熱效率高、耐熱衝擊。適合需要快速升降溫循環的製程。不過電阻會隨使用時間慢慢升高（老化），需要定期調整功率輸出。 |
| 二矽化鉬（MoSi₂） | ~1850°C | 1600–1700°C | 可以在含氧氣氛中長期穩定跑——表面會形成自我修復的 SiO₂ 保護層。電阻不太隨時間變化，可以單支更換。但材質脆，搬運安裝要小心。最高溫需求的燒結、CVD 製程標配。 |
這三種包含了絕大多數實驗室管狀高溫爐的需求，也是原拓科技提供的主要產品線。
經驗談：如果你的製程需要超過 1800°C——比如用純鉬（Mo）或鎢（W）加熱元件，就必須搭配真空或惰性氣氛系統，因為這些材料在含氧環境下會迅速氧化報廢。石墨加熱元件可以到 2500°C 以上，同樣僅限真空或惰性氣氛。這類設備屬於高度客製化的特殊規格，有需要的話歡迎找我們另外聊。
選型邏輯很單純：工作溫度 1200°C 以下，金屬電阻絲就夠，成本最低。1200–1500°C，SiC 是性價比最好的選擇。1500°C 以上，MoSi₂ 是標準配置。

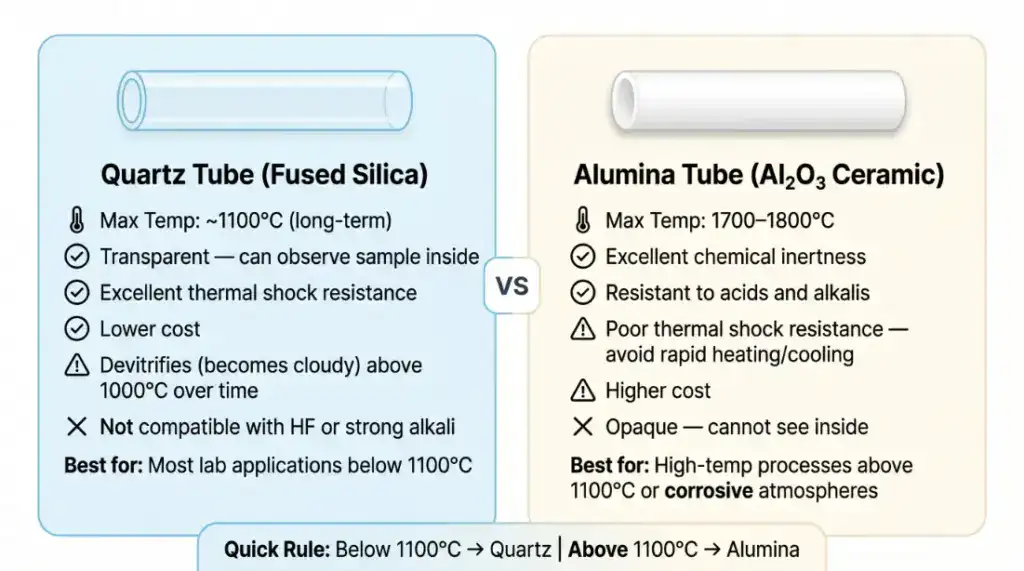

三、管狀高溫爐爐管材質：石英管 vs 氧化鋁管比較
爐管是樣品和加熱環境之間的介面，材質選錯的後果很直接——不是爐管裂了，就是樣品被污染了。管狀高溫爐的爐管選擇是僅次於加熱元件的第二大關鍵決策。
| 爐管材質 | 最高使用溫度 | 氣氛相容性 | 特性 |
|---|---|---|---|
| 石英（Fused Quartz） | ~1100°C（長期）；~1200°C（短期） | 惰性氣體、真空、氧化氣氛皆可；不耐 HF 和強鹼 | 透明可以直接觀察管內狀況，耐熱衝擊好（適合快速升降溫），價格較低。但長期在高溫下會析晶（Devitrification），強度下降。實驗室最常見的爐管材質。 |
| 高純氧化鋁（Al₂O₃） | 1700–1800°C | 惰性氣體、氧化氣氛、弱還原氣氛皆可；耐酸鹼氣體 | 化學惰性極佳，適合高溫和腐蝕性氣氛。但耐熱衝擊性比石英差——快速升降溫可能導致破裂。價格也較高。超過 1100°C 的製程必備。 |
這兩種是實驗室管狀高溫爐最主流的爐管，涵蓋室溫到 1700°C 的完整範圍，也是我們的標準配備。
這兩種是實驗室管狀高溫爐最主流的爐管，包含室溫到 1700°C 的完整範圍，也是我們的標準配備。
你有沒有遇過石英管用一段時間之後變霧、變白的狀況？那就是析晶。石英管在超過 1000°C 長期使用後，非晶態的石英會逐漸結晶化，變得不透明而且強度下降。看到這個現象就該換了，不要硬撐——撐到裂開的話，裡面的樣品和實驗進度一起報廢。
選型結論：1100°C 以下，石英管是首選——便宜、透明、耐熱衝擊。超過 1100°C 或製程會碰到腐蝕性氣氛，改用氧化鋁管。
選型建議：特殊製程偶爾會用到碳化矽爐管（~1600°C，熱傳導率高、機械強度好，但貴而且加工困難）或金屬管（不鏽鋼/Inconel 合金，800–1200°C，不怕熱衝擊但高溫可能釋出金屬離子污染樣品）。有這類需求的話，歡迎跟我們討論最佳方案。

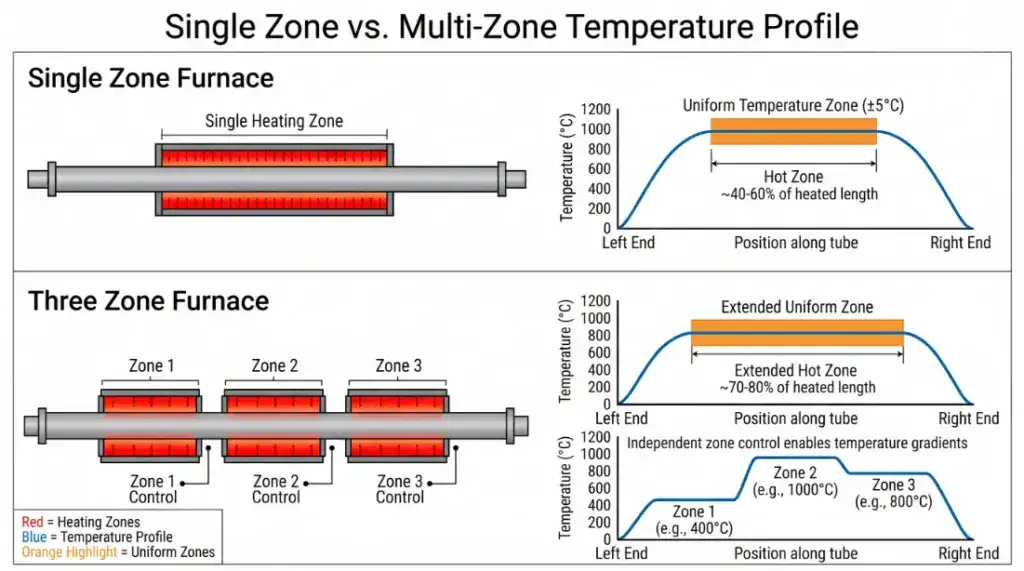

四、管狀高溫爐單區與多區加熱比較
管狀高溫爐的加熱配置分單區和多區兩類，這兩種的價差不小，但對應的應用場景也很清楚——選對了不浪費，選錯了該有的功能沒有。
單區加熱：一組加熱元件，爐管中央的均溫區長度通常是加熱長度的 40%–60%。樣品尺寸不大、在單一溫度下操作的話，單區爐就夠用了。
多區加熱（二區、三區）：沿爐管方向配置多組獨立控制的加熱區，每區可設不同溫度。兩個好處：一是可以在管內建立溫度梯度——做 CVD 的時候，前驅物蒸發區和沉積區需要不同溫度，多區爐就是為這種場景設計的。二是可以把均溫區拉長到加熱長度的 70%–80%，處理長樣品或同時燒多個小樣品。
簡單說：不需要溫度梯度、樣品也不大，就選單區省預算。需要不同溫度區段或更長均溫區，才選多區。

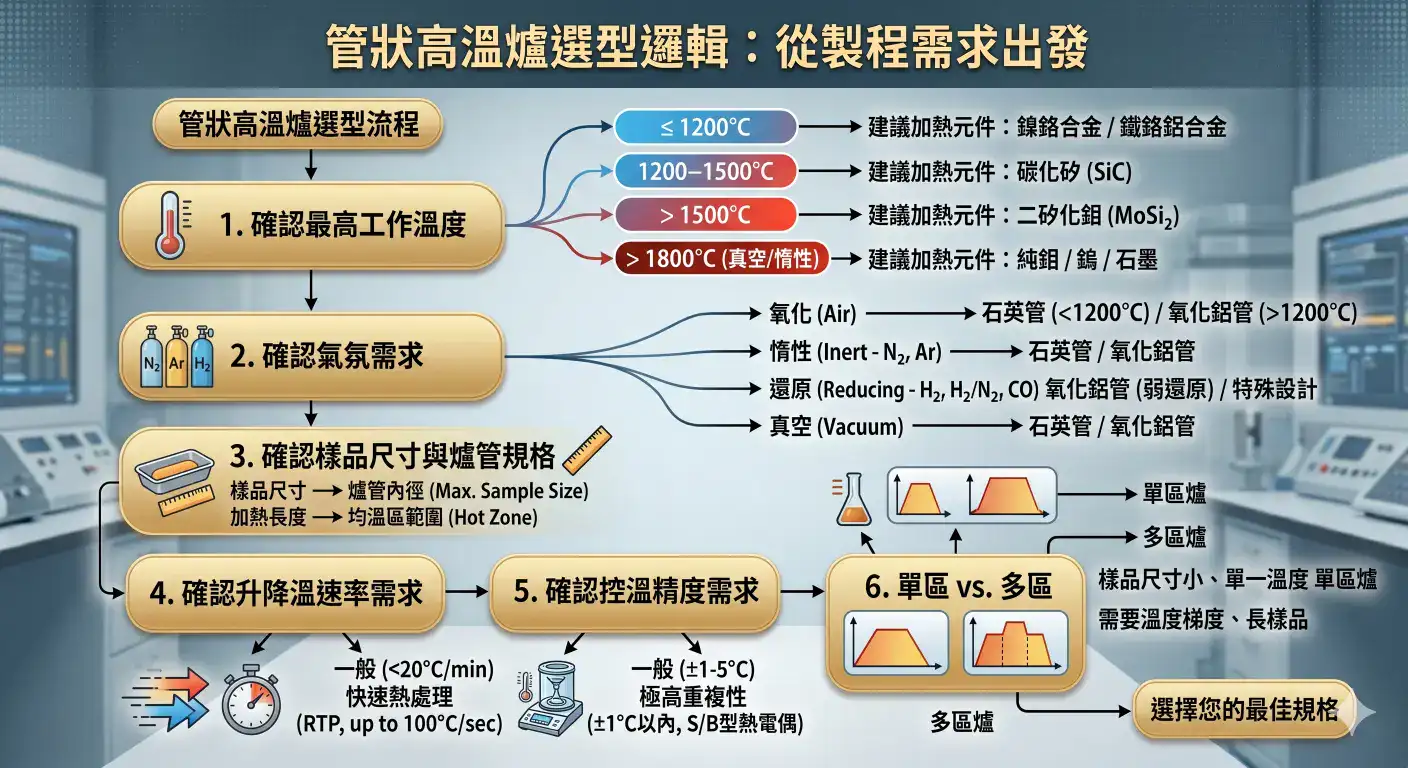

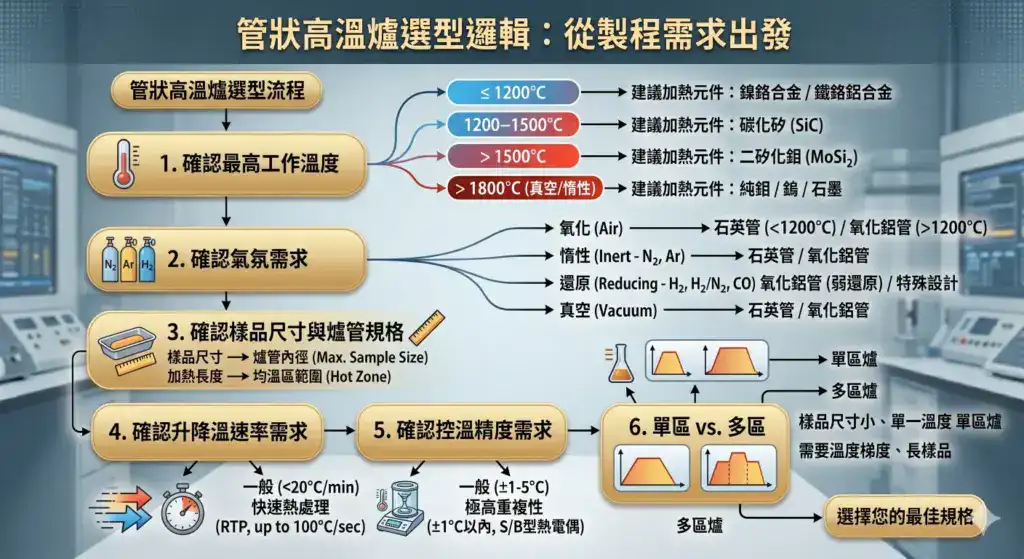

五、管狀高溫爐選型六步驟
選管狀高溫爐的邏輯是「從你的製程需求反推設備規格」，不是從設備規格出發找用途。照這個順序走一遍，通常就能鎖定需要的機型。
第一步：最高工作溫度
最優先的規格。你的製程需要燒到幾度？對照前面加熱元件的表格，選對應的類型。建議選爐體最高溫度比實際工作溫度高出至少 100–200°C——長期在極限溫度附近跑，加熱元件老化會特別快。
第二步：氣氛需求
你的製程需要什麼環境？空氣（氧化氣氛）、氮氣或氬氣（惰性氣氛）、氫氣或 H₂/N₂ 混合氣（還原氣氛）、還是真空？氣氛需求決定了爐管材質和密封系統的規格。如果要用可燃氣體（如氫氣），設備必須有防爆設計、洩漏偵測和尾氣處理——這不是可以省的地方。
第三步：樣品尺寸與爐管規格
爐管內徑決定可放入的最大樣品尺寸，長度影響均溫區的範圍。常見的實驗室爐管內徑 25–100 mm，加熱長度從 150 mm 到 1000 mm 以上不等。選的時候要確保樣品完全落在均溫區內，不然溫度不均勻，實驗結果會跑掉。
第四步：升降溫速率
不同製程對升降溫的要求差很多。一般管狀高溫爐的升溫速率在 5–20°C/min，快速熱處理型可達 50–100°C/sec。如果你的製程需要精確的多段升降溫曲線，控制器要支援多段程式設定。
第五步：控溫精度
一般機型的控溫精度在 ±1–5°C。做動力學研究或催化劑性能測試這類需要高重複性的實驗，應選 ±1°C 以內的機型，搭配 S 型或 B 型熱電偶。
第六步：單區還是多區
前面講過了——不需要溫度梯度且樣品不大，選單區。需要不同溫區或更長均溫區，選多區。

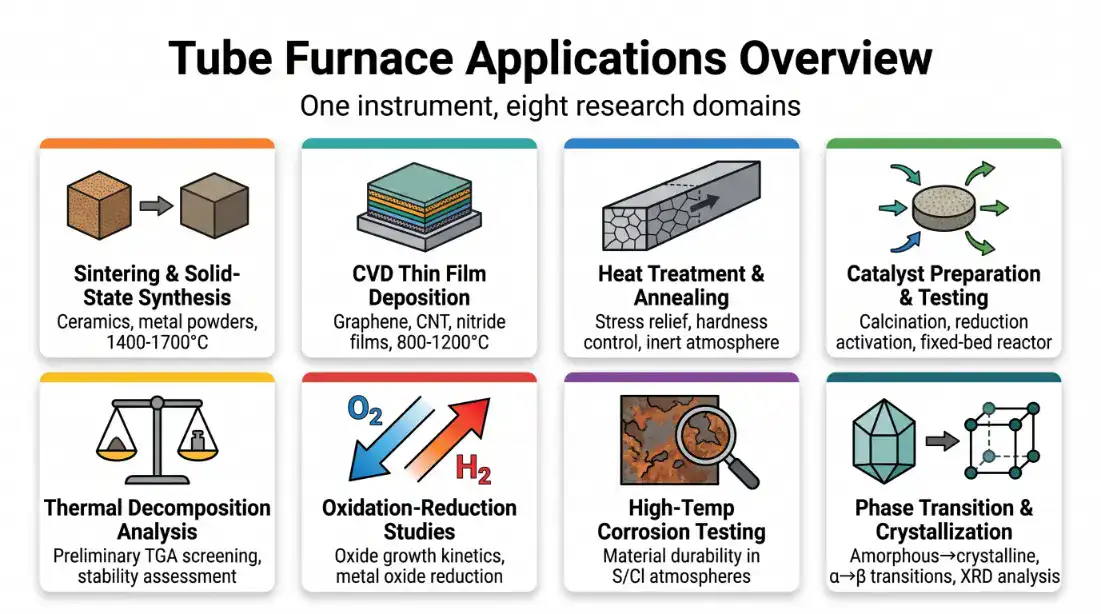

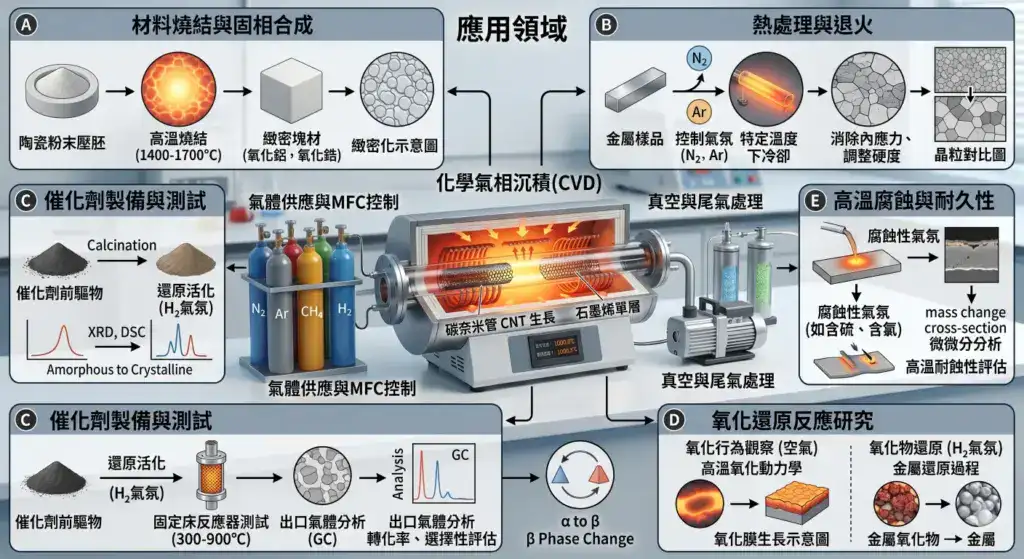

六、管狀高溫爐八大應用場景
管狀高溫爐的應用範圍很廣，以下依製程類型整理，每個場景說明管狀爐扮演的角色和關鍵操作要點。
材料燒結與固相合成
把粉末原料在高溫下緻密化為塊材。管狀高溫爐提供可控的溫度曲線——升溫速率、持溫時間、降溫速率——直接影響燒結體的密度、晶粒尺寸和機械性能。陶瓷燒結（氧化鋁、氧化鋯）通常在 1400–1700°C 進行，固相合成（複合氧化物、超導體材料）同樣仰賴精確的高溫環境和氣氛控制。
化學氣相沉積（CVD）
利用氣態前驅物在加熱基材表面發生化學反應，沉積出固態薄膜。管狀爐在 CVD 裡的角色是提供均勻的加熱區，多區控溫可以讓前驅物蒸發區和沉積區維持不同溫度。石墨烯、碳奈米管、氮化物薄膜的 CVD 製備都廣泛使用管狀爐。典型溫度 800–1200°C，氣氛為惰性氣體搭配微量反應氣體。
熱處理與退火
在特定溫度下保持一段時間後受控冷卻，改變材料的微觀結構、消除內應力、調整硬度或延展性。管狀爐適合小批量或研究級的熱處理，可精確控制溫度曲線和氣氛——比如在惰性氣氛下退火避免氧化。
催化劑製備與性能測試
管狀爐常用在催化劑的煅燒（前驅物轉化為活性相）、還原活化（H₂ 氣氛下把氧化物還原為金屬態），以及性能評估。管狀爐管的幾何形狀天然適合當固定床反應器——催化劑填在管裡，通入反應氣體，在不同溫度下量測出口氣體組成，就能評估轉化率和選擇性。
熱分析輔助
雖然熱重分析有專用的 TGA 儀器，但管狀爐可以用來做預備性的熱分解觀察——在特定溫度和氣氛下加熱樣品，量前後的質量變化，初步評估熱穩定性和分解溫度。大量樣品的篩選階段特別實用。
氧化還原反應研究
在氧化氣氛中觀察材料的氧化行為（高溫氧化動力學、氧化膜生長速率），或在還原氣氛中進行金屬氧化物的還原。管狀爐的氣氛切換能力讓它成為氧化還原研究的理想工具。
高溫腐蝕與材料耐久性測試
在高溫加上特定氣氛（含硫、含氯）下暴露材料，評估腐蝕速率和劣化機制。管狀爐可以提供長時間穩定的高溫環境搭配精確氣氛控制，模擬實際服役條件。
相變化與結晶行為研究
利用精確控溫，在不同溫度下觀察材料的相轉變——非晶態到結晶態、α 到 β 相轉變。控制升溫速率、持溫溫度和冷卻速率，搭配 XRD、DSC 等分析技術，可以研究相變化的動力學和熱力學。

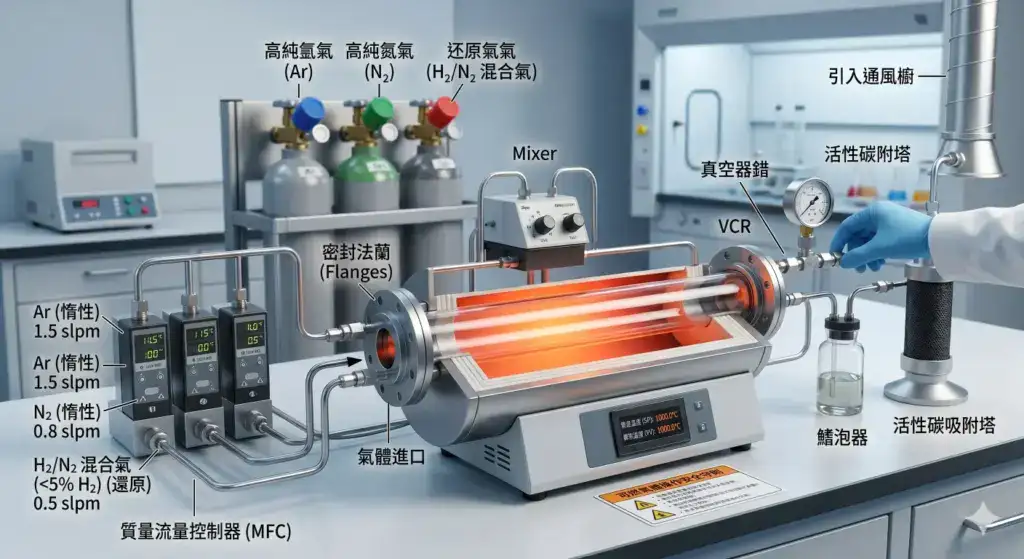

七、管狀高溫爐氣氛控制：核心優勢與配置
氣氛控制是管狀高溫爐和箱型高溫爐最大的差異。管狀爐兩端以法蘭或端蓋密封，通入不同氣體就能控制管內環境——這個特性讓管狀高溫爐成為許多氣氛敏感製程的標準設備。

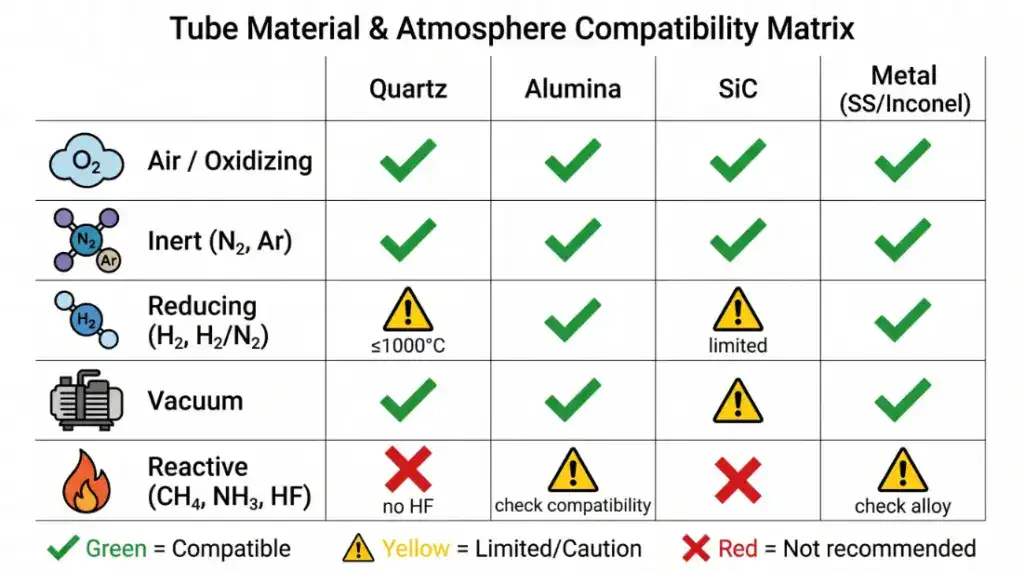

常見的氣氛類型
常見的氣氛類型
空氣（氧化氣氛）：最簡單的操作模式。灰化、煅燒、氧化測試這些不需要氣氛保護的製程，直接開放兩端就行。
惰性氣氛（N₂、Ar）：防止樣品高溫氧化。氬氣完全惰性，適合對氮敏感的材料。氮氣成本較低，大多數防氧化場景用氮氣就夠了。
還原氣氛（H₂、H₂/N₂ 混合氣、CO）：金屬氧化物還原、催化劑活化。純氫操作有爆炸風險，設備需要防爆設計、洩漏偵測和尾氣處理。H₂/N₂ 混合氣（像 5% H₂/95% N₂，俗稱「成型氣」）安全性高很多，許多應用可以用混合氣替代純氫。
真空：排除管內所有氣體，需搭配真空幫浦和真空密封系統。
反應性氣氛：通入 CH₄、C₂H₂ 做碳材料 CVD，或通入 NH₃ 做氮化處理。要確認爐管材質和密封件對反應氣體的相容性。

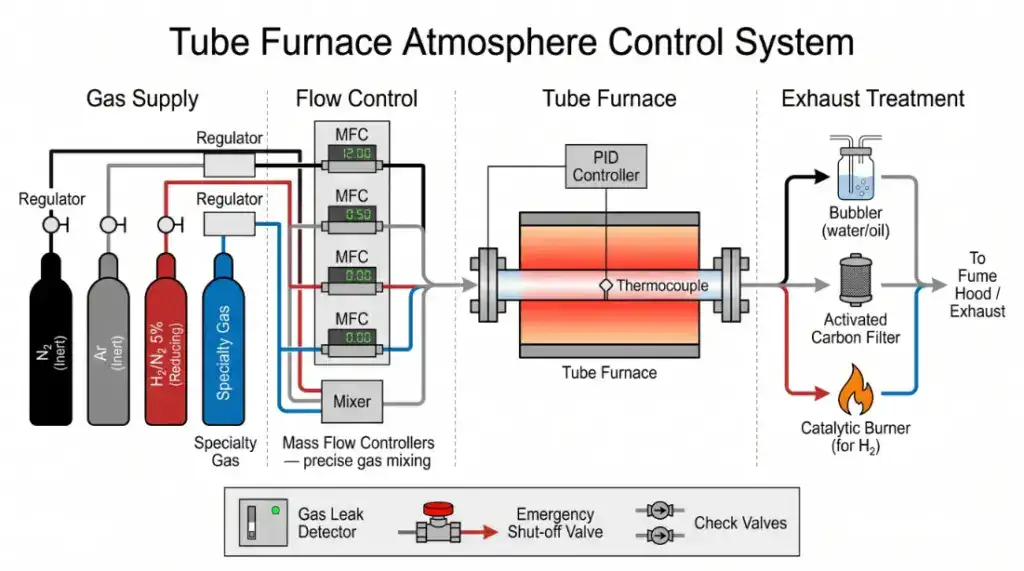

氣體流量控制
精確控制氣體流量是實驗可重複性的基礎。建議用質量流量控制器（MFC）取代簡易的浮子流量計——MFC 的流量不受溫度和壓力影響，精度高很多。多種氣體混合的製程，用多通道 MFC 搭配混氣系統可以做到精確配比。
尾氣處理
爐管排出的尾氣如果含有有毒或可燃成分（CO、H₂、未反應的前驅物蒸氣），必須處理後才能排放。常見做法是通過水/油鰭泡器除去可溶性氣體、活性碳吸附有機蒸氣，或直接引入排煙櫃排放。含氫尾氣需要點燃或催化燃燒處理。排煙櫃的選型和通風系統整合可進一步參閱排煙櫃選型與通風系統整合指南。

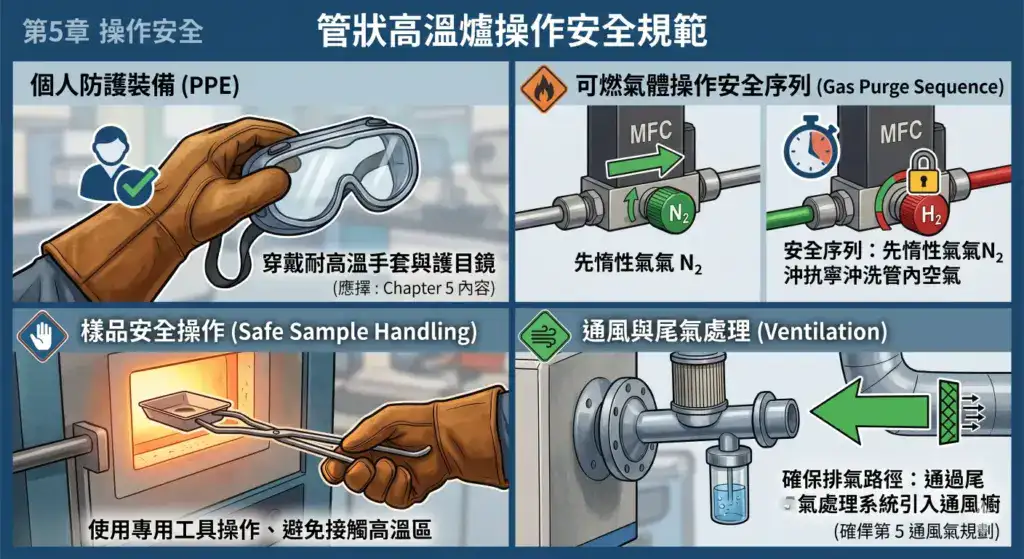

八、管狀高溫爐操作安全規範
管狀高溫爐是高溫設備，操作不當可能造成燙傷、火災或有毒氣體暴露。下面這些操作安全規範沒有灰色地帶，所有使用者都該嚴格遵守。
個人防護：操作時配戴耐高溫手套（至少承受 300°C 以上短時間接觸）、護目鏡和實驗衣。
不要碰運轉中的爐體外殼。即使有隔熱層，外殼表面溫度在高溫運轉時仍可能到 60–100°C 以上。
可燃氣體的操作順序很重要。使用氫氣前，必須先用惰性氣體沖洗管內空氣——至少三次體積置換，確認氧濃度降到安全值以下才能通入氫氣。停爐的時候順序反過來：先切斷氫氣，等溫度降到著火點以下再停惰性氣體。搞反了就是把自己放在爆炸風險裡。
過溫保護要確認正常運作。設定值應在加熱元件和爐管材質的安全上限以下。
通風。管狀高溫爐應放在通風良好的環境，或把尾氣導入排煙櫃。使用腐蝕性或有毒氣氛的時候特別重要。實驗室通風與排氣系統設計可進一步參閱實驗室通風與排氣系統設計指南。
樣品安全。確認樣品在加熱過程中不會產生劇烈反應、大量氣體或爆炸性產物。第一次做的製程，從小量開始測試。

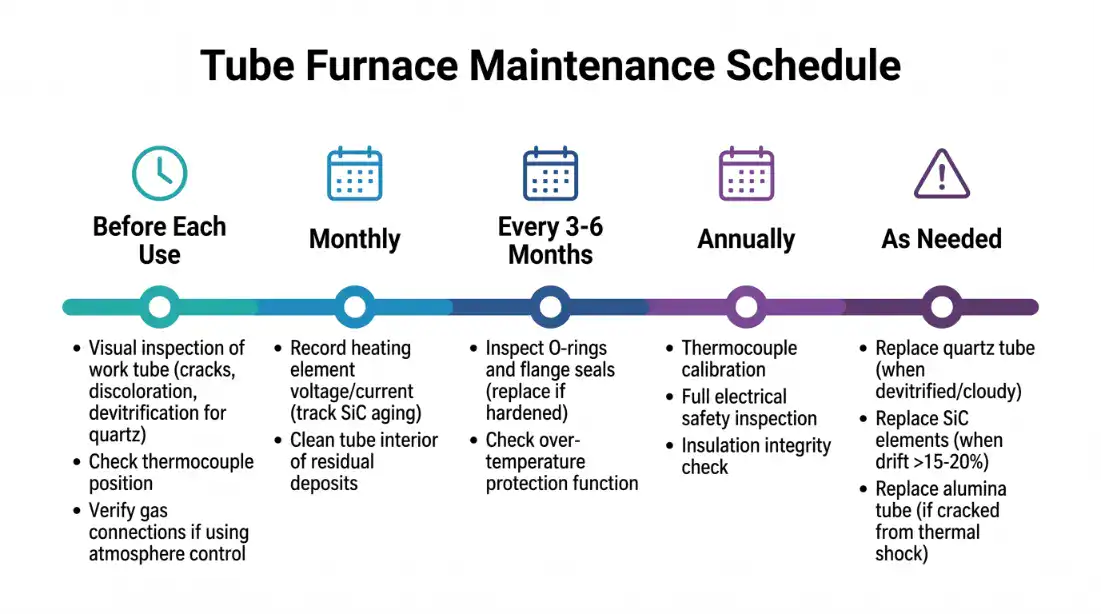

九、管狀高溫爐日常維護重點
定期維護可以延長管狀高溫爐的設備壽命，也讓實驗結果不會因為設備狀態偏移而跑掉。

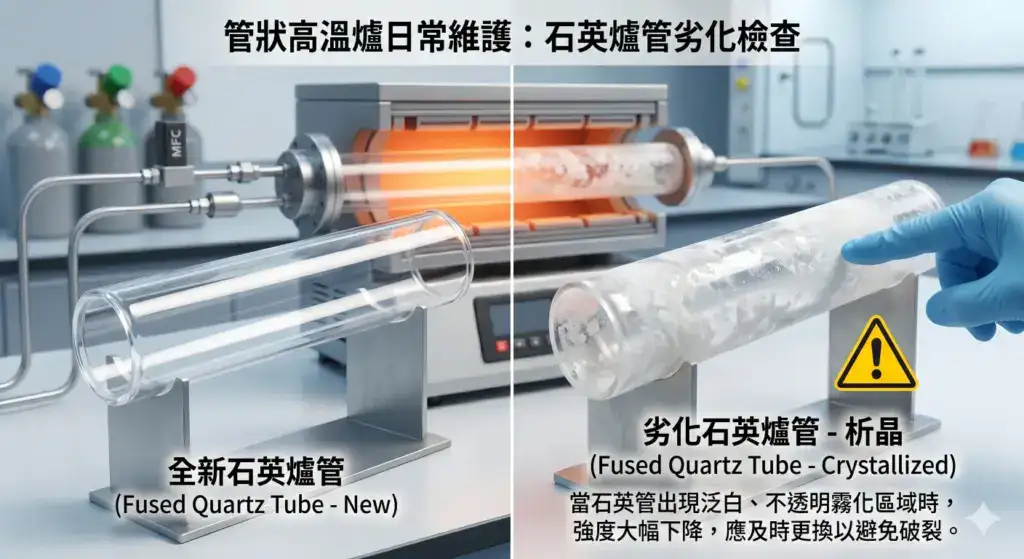

爐管檢查
每次使用前目視檢查爐管有沒有裂紋、變色或析晶（石英管）。石英管長期高溫使用後會出現霧化——看到就該換了，不要等它裂。氧化鋁管的裂紋通常來自熱衝擊，避免快速升降溫可以延長壽命。
密封件檢查
O 型環、法蘭墊片在高溫端會因為長期受熱硬化變形，氣密性跟著下降。建議每 3–6 個月檢查一次，劣化就換。用氫氣或真空製程的話，密封性的要求更嚴格。
加熱元件監測
SiC 元件的電阻會隨使用時間升高——表現是同樣的功率設定下，爐溫開始偏低或升溫變慢。定期記錄電流/電壓值，跟初始值比較，偏差超過 15–20% 就該考慮換了。MoSi₂ 元件電阻變化小，但要注意有沒有污染造成的局部過熱或斷裂。
熱電偶校正
熱電偶是控溫系統的「眼睛」，量測偏差會直接變成爐溫偏差。建議每年校正一次，關鍵實驗前用標準參考點（如金屬熔點）驗證。S 型熱電偶（Pt/Pt-Rh）要避免在高溫下接觸還原性氣氛或金屬蒸氣，不然材料會劣化。
爐管清潔
管內殘留前次實驗的沉積物或反應產物，會污染下一次的樣品。定期用適當的溶劑或機械方式清除。石英管可用 HF 稀溶液浸泡（注意 HF 的安全操作），氧化鋁管可用砂紙輕磨後以壓縮空氣吹淨。
實務提醒：管狀高溫爐的維護成本主要落在加熱元件和爐管的耗材上，這兩項佔長期持有成本的大宗。日常的「五分鐘檢查」（目視爐管、聽聲音、看電流值）做起來不費事，但能提前幾個月發現劣化跡象，讓你有時間排程更換，而不是實驗做到一半才發現出問題。

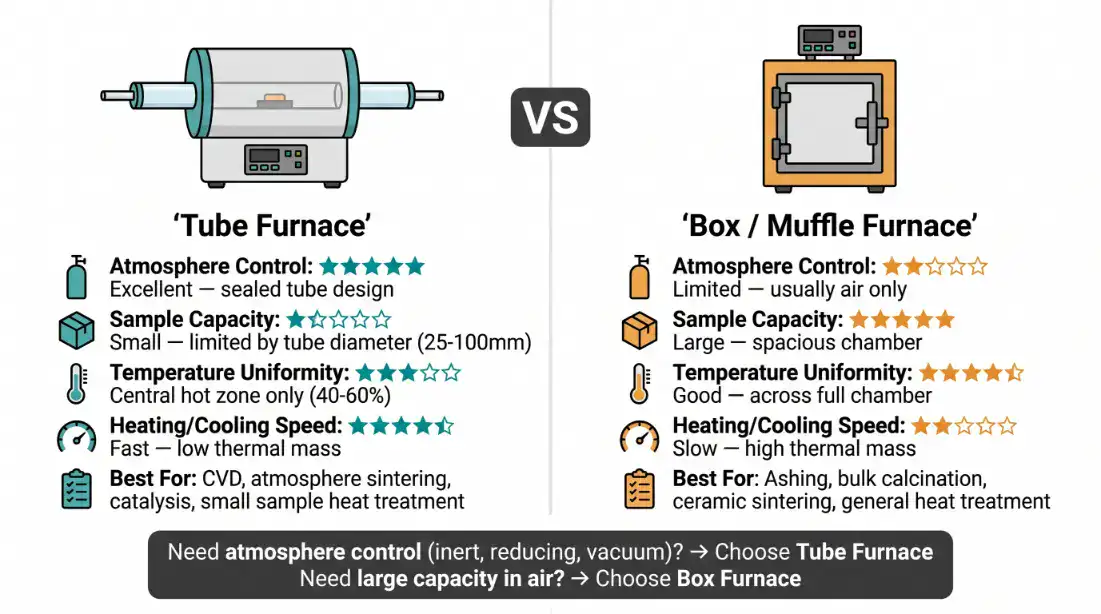

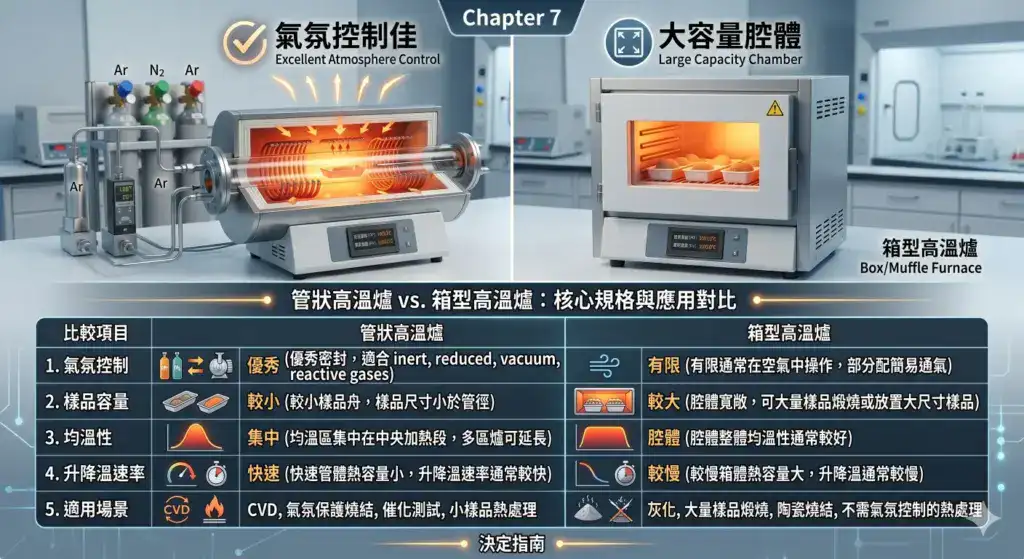

十、管狀高溫爐 vs 箱型高溫爐選型比較
管狀高溫爐和箱型高溫爐是實驗室最常見的兩種高溫設備，各有適用場景。
下面這張表把關鍵差異列出來，一看就知道你該選哪一種：
| 比較項目 | 管狀高溫爐 | 箱型高溫爐 |
|---|---|---|
| 氣氛控制 | 優秀——密封管狀結構天然適合通氣氛 | 有限——通常只能在空氣中操作 |
| 樣品容量 | 較小——受限於管徑 | 較大——箱型腔體空間大 |
| 均溫性 | 均溫區集中在管的中央段 | 箱型腔體整體均溫性通常較好 |
| 適用場景 | CVD、氣氛保護燒結、催化測試、小樣品熱處理 | 灰化、大量樣品煅燒、陶瓷燒結 |
| 升降溫速率 | 管體熱容量小，升降溫較快 | 箱體熱容量大，升降溫較慢 |
結論其實很簡單：需要氣氛控制，選管狀爐。主要在空氣中處理大量或大尺寸樣品，選箱型爐。
常見問題
Q：管狀高溫爐最高可以到幾度？ 看加熱元件。金屬電阻絲約 1100°C，SiC 約 1400–1500°C，MoSi₂ 約 1600–1700°C。這三種包含了絕大多數實驗室需求。超過 1800°C 需要 Mo/W 或石墨等特殊元件搭配真空/惰性氣氛系統，屬於客製化設備。
Q：管狀高溫爐的石英管和氧化鋁管怎麼選？ 1100°C 以下多數應用選石英管——便宜、透明、耐熱衝擊好。超過 1100°C 或需要更好的化學耐蝕性，選氧化鋁管。石英管超過 1000°C 長期使用會析晶劣化，氧化鋁管則怕快速升降溫。
Q：管狀高溫爐可以使用氫氣嗎？ 可以，但安全規範必須到位：使用前以惰性氣體沖洗排除氧氣（至少三次體積置換）、配備洩漏偵測器、尾氣需點燃或催化處理、管路接頭用金屬面密封（如 VCR 接頭）。5% 以下的 H₂/N₂ 混合氣安全性高很多，許多應用可以用混合氣替代純氫。
Q：管狀高溫爐的均溫區有多長？ 單區爐的均溫區（溫度偏差 ±5°C 以內）通常是加熱長度的 40%–60%。加熱長度 300 mm 的爐體，均溫區約 120–180 mm。三區爐可以把均溫區拉長到加熱長度的 70%–80% 以上。
Q：管狀高溫爐升溫速率是越快越好嗎？ 不一定。太快可能導致爐管熱衝擊破裂（特別是氧化鋁管）、樣品內部溫度不均勻、或觸發不想要的反應。石英管可以承受較快的升降溫，氧化鋁管建議控制在 5–10°C/min 以內。
Q：管狀高溫爐和 CVD 系統有什麼差別？ CVD 系統的核心通常就是一台管狀爐，但額外整合了精密的氣體供應和流量控制（MFC）、前驅物蒸發/昇華裝置、真空系統和壓力控制，以及尾氣處理。單純的管狀爐加上外接的氣體管路和 MFC，也可以組建基礎的 CVD 系統。
Q：管狀高溫爐的 SiC 加熱元件老化怎麼辦？ SiC 的老化（電阻升高）是正常現象。多數控制器可以增加電壓輸出來補償。當輸出已經拉到最大還是燒不到目標溫度，就該換元件了。更換建議整組同時換，確保加熱均勻。
Q：管狀高溫爐選購要找什麼樣的廠商？ 看四件事：能根據你的製程溫度、氣氛、樣品尺寸給型式建議（不是只推最貴的）、原廠訓練的安裝與校正能力、爐管和加熱元件的零件供應速度、有沒有客製化規格的整合經驗。管狀高溫爐動輒使用十年以上，後續的爐管更換、加熱元件更換、熱電偶校正服務的反應速度，直接影響實驗進度——找在地有完整服務團隊的代理商會差很多。
