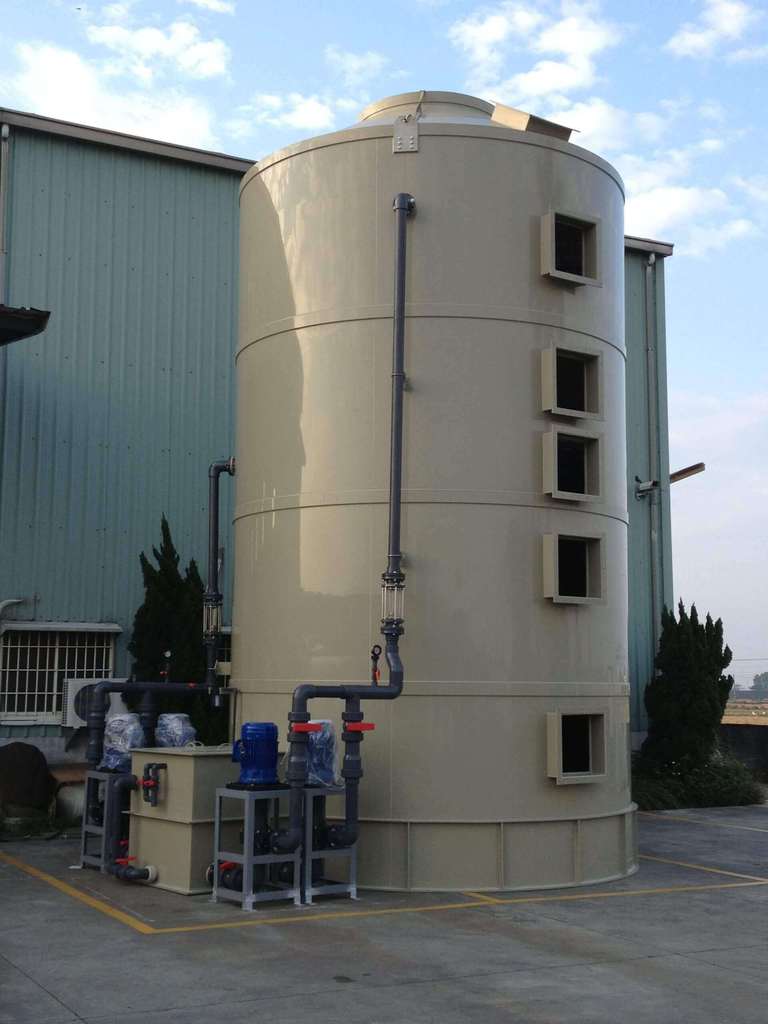

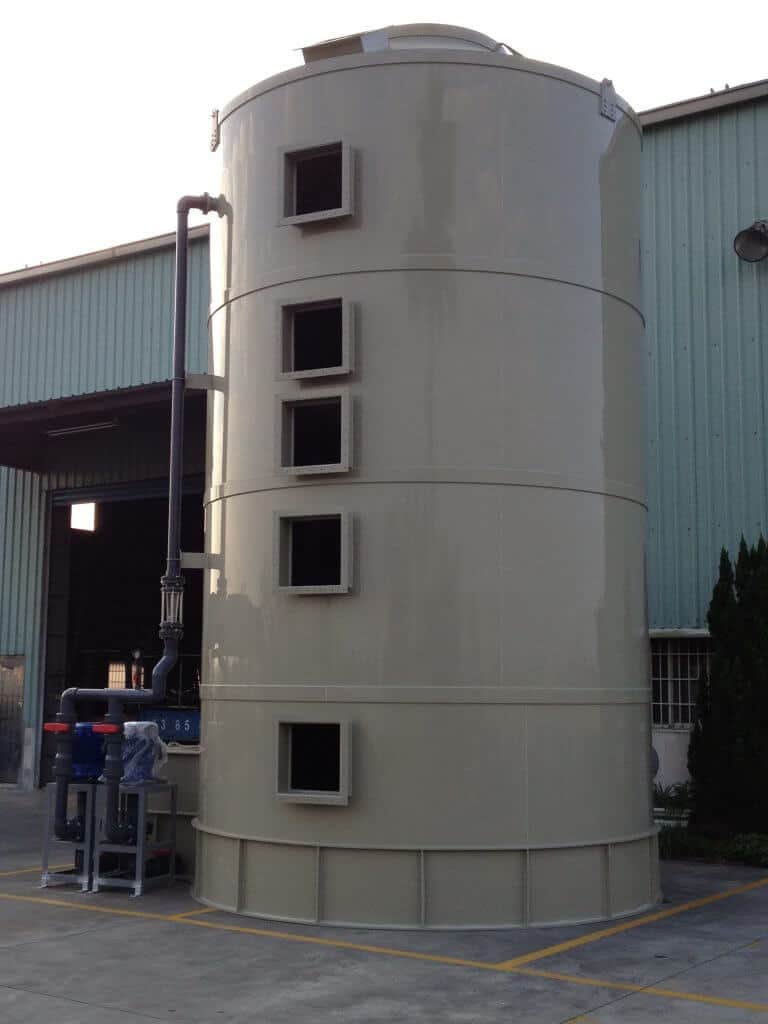

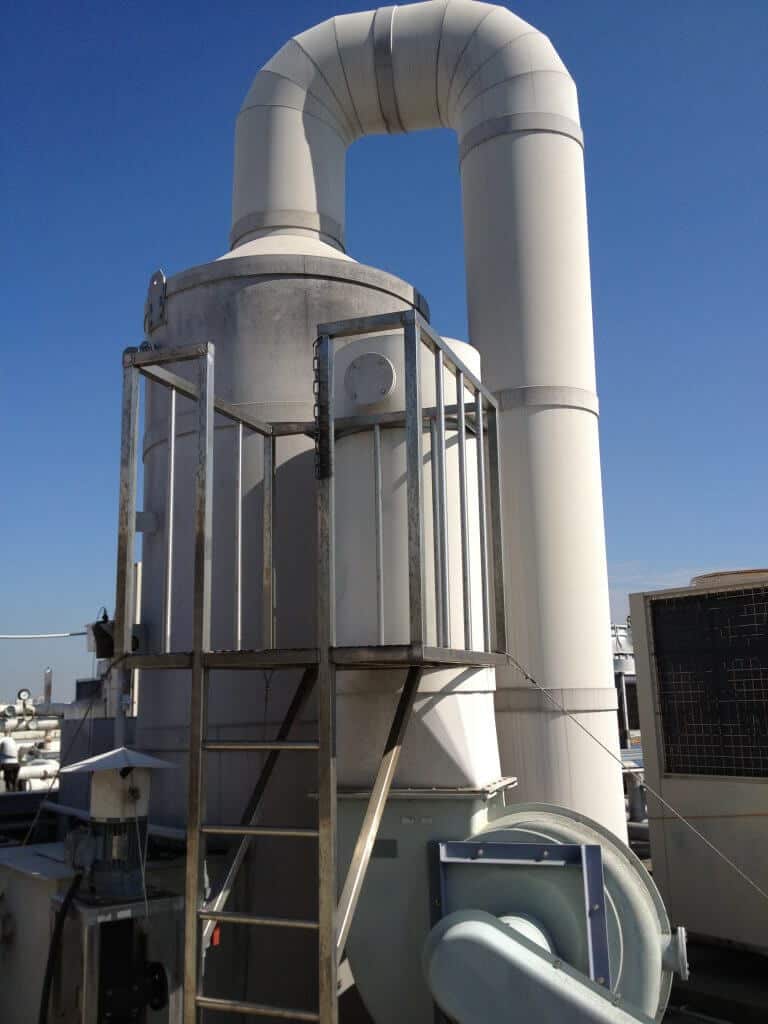

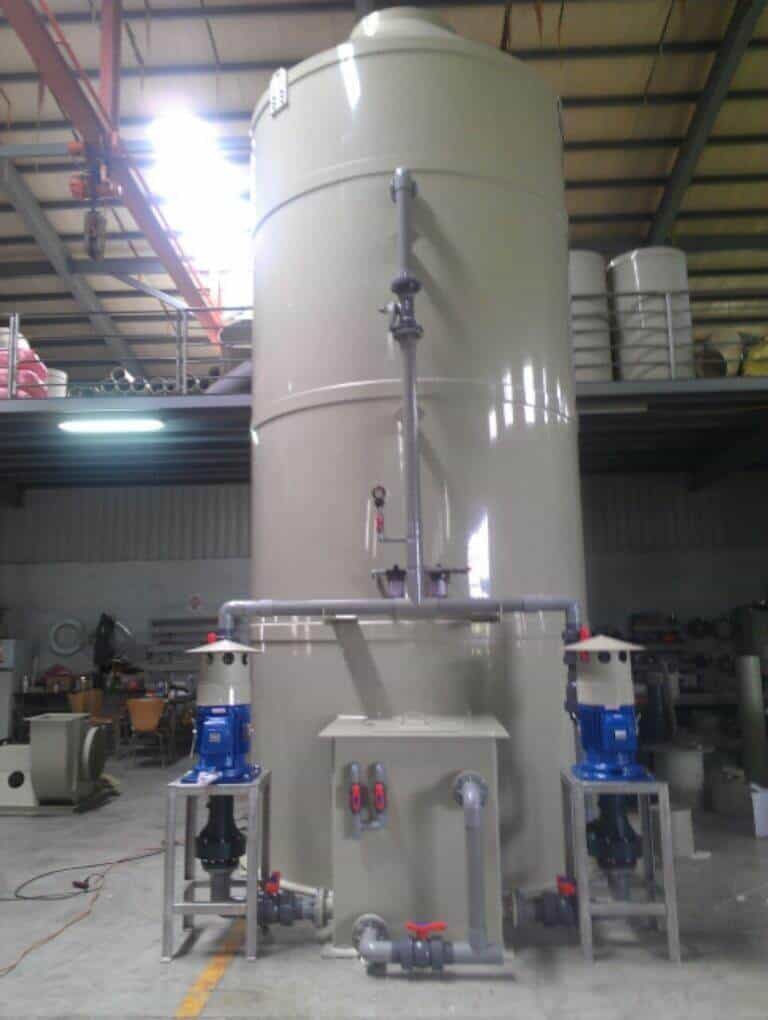

廢氣洗滌塔(水洗塔 )

廢氣洗滌塔（水洗塔）：大風量廢氣淨化的標準處理方案

原拓科技提供廢氣洗滌塔（水洗塔）的規劃、設計與施工服務。廢氣洗滌塔是實驗室廢氣處理系統的第三階段——「處理」，負責在廢氣排放至大氣前，透過洗滌液與廢氣的化學中和反應，有效去除酸鹼蒸氣、有害氣體與微細粉塵，使排放濃度符合環保法規標準。

相較於室內型廢氣處理塔，廢氣洗滌塔（水洗塔）的處理風量更大、淨化效率更高，適合半導體工廠、大型研究機構、化學工廠、製藥廠等需要同時處理多台抽氣設備或多條產線廢氣的場域。塔體通常設置於頂樓或戶外設備區，是大規模廢氣處理的標準方案。

廢氣洗滌塔的運作原理

廢氣洗滌塔採用填充洗滌（packed bed scrubber）原理運作，核心流程如下：

1. 廢氣由底部進入塔體：經由風管收集的廢氣從塔體下方送入。
2. 洗滌液從頂部噴淋：循環泵浦將洗滌液（鹼液或酸液）從塔頂向下均勻噴灑。
3. 氣液逆流接觸：廢氣向上、洗滌液向下，兩者在填充層內逆向流動，充分接觸。
4. 填充物擴大接觸面積：PP 材質填充物提供大量表面積，空隙大、死角少、不阻塞，讓氣液接觸更充分、淨化效率更高。
5. 化學中和反應：酸性廢氣（如 HCl、HF、HNO₃、H₂SO₄ 蒸氣）被鹼性洗滌液（NaOH 溶液）中和；鹼性廢氣（如 NH₃）被酸性洗滌液（稀硫酸）中和。
6. 除霧後排放：淨化後的氣體通過除霧段，阻隔並收集霧滴，乾淨的氣體經煙囪排放至大氣。

廢氣洗滌塔的核心特性

• 大風量處理能力：可同時處理多台抽氣設備、多條產線或整層樓實驗室的匯流廢氣，處理風量從數百 CMM 到數千 CMM 皆可設計。
• 高淨化效率：填充洗滌式設計搭配適當的液氣比（L/G ratio），對無機酸鹼氣體的去除效率可達 90–99%。
• PP 材質塔體：塔體、填充物、噴嘴、管路皆採耐酸鹼的 PP（聚丙烯）材質，重量輕、耐藥性強、使用壽命長。
• 多種尺寸規格：依實際處理風量與廢氣濃度客製塔體直徑與填充高度，不做過度規格、也不做不足規格。
• 可擴充設計：主管路預留擴充接口，未來增加抽氣設備或產線時，可直接接入現有系統。
• 運轉成本合理：主要耗材為洗滌液（鹼液或酸液）與電力（泵浦與風車），長期運轉成本可控。

廢氣洗滌塔（戶外型）vs 室內型廢氣處理塔

這是客戶最常需要做的決策。兩者運作原理相同（都是填充洗滌），差別在處理量與安裝條件：

簡單的選擇邏輯：

• 有頂樓或戶外設備空間、需處理大風量廢氣、未來有擴充計畫 → 廢氣洗滌塔（水洗塔）
• 租賃空間、無法做戶外工程、廢氣量不大 → 室內型廢氣處理塔

廢氣洗滌塔的常見塔型

依廢氣特性與處理需求，廢氣洗滌塔可規劃為以下幾種型式：

• 逆流式填充洗滌塔：最常見的型式，氣體由下往上、液體由上往下逆流接觸。適用於大多數酸鹼廢氣處理場景，淨化效率高。
• 噴淋塔：以高壓噴嘴將洗滌液霧化，增加氣液接觸面積。適用於含粉塵或微粒的廢氣前處理段。
• 多段式洗滌塔：塔內設置多個填充段，每段搭配不同洗滌液（例如第一段鹼洗、第二段酸洗），可同時處理酸性與鹼性混合廢氣。
• 附加活性碳段：在水洗段後方加設活性碳吸附段，處理水溶性低的有機溶劑蒸氣（VOCs），擴大處理範圍。

廢氣洗滌塔適用的場域

廢氣洗滌塔因處理量大、效率高，常見於以下場域：

• 半導體工廠：濕製程區域（蝕刻、清洗、酸洗），多條產線廢氣匯流處理
• 化學工廠、石化工廠：反應槽排氣、原料儲槽揮發氣體
• 製藥廠：原料合成排氣、溶劑回收排氣
• 電鍍與表面處理工廠：酸洗槽、電鍍槽排氣
• 大型研究機構：多層樓實驗大樓、多間實驗室共用排氣系統
• 大專院校：新建科學館或實驗大樓的集中排氣系統
• 環境檢測機構：大量樣品前處理（酸消化）排氣

廢氣洗滌塔的安裝條件與注意事項

廢氣洗滌塔通常設置於戶外，安裝前需確認以下條件：

• 結構承載：塔體加上洗滌液與管路的總重量可能達數百公斤至數噸，頂樓或平台的結構必須經過承載評估，必要時需做結構補強。
• 吊裝空間：塔體通常需要吊車進場安裝，現場必須有吊車作業的空間與路線。
• 給排水：洗滌液需要補充水源，廢液需要排放管路。排放廢液可能需依法進行廢水處理。
• 電力：循環泵浦與風車需要獨立電源迴路，依設備馬力配置適當的電力容量。
• 煙囪高度：排氣口的高度必須符合當地環保局規範，避免排氣影響鄰近建築。
• 維護通道：塔體周圍需預留維護通道，方便日後更換填充物、清潔塔體、補充藥液。

廢氣洗滌塔規劃施工流程

1. 廢氣特性分析與風量確認

了解所有抽氣設備的廢氣成分、風量、溫度、溼度，加總計算處理塔需處理的總風量與汙染物負荷。

2. 現場勘查與結構評估

確認頂樓或戶外設備區的可用空間、結構承載力、吊裝路線、給排水與電力條件。

3. 塔型選定與系統設計

依風量與廢氣成分選定塔體直徑、填充高度、洗滌液種類、循環泵浦規格與風車規格。繪製塔體配置圖、風管接入圖與電力配置圖。

4. 報價與合約

提供設備、管路、施工、吊裝的詳細報價。配合政府採購或工廠招標案件可提供完整規格書與技術文件。

5. 製作、吊裝與安裝

塔體於工廠預製，現場吊裝定位後進行管路連接、泵浦安裝、風車安裝、電力對接。

6. 測試與驗收

安裝完成後進行風量測試、洩漏測試、洗滌液循環測試、排放口濃度檢測，確保淨化效率達標且符合環保法規。必要時可安排第三方檢驗機構進行排放測試。

7. 操作訓練與保固

交機時提供操作說明、洗滌液更換規範、日常保養指引。設備提供標準保固，並可依需求簽訂年度維護合約。

廢氣洗滌塔的保養與維護

• 洗滌液 pH 值監測：建議每週檢測，pH 偏離設計範圍時及時補充或更換藥液。可加裝自動 pH 監測與自動加藥系統，降低人工維護負擔。
• 填充物檢查：每年檢查填充物是否有結晶堵塞或劣化，必要時取出清洗或更換。
• 噴嘴檢查：定期確認噴嘴未堵塞，噴灑均勻。堵塞的噴嘴會造成局部洗滌不足、淨化效率下降。
• 循環泵浦與風車保養：皮帶、軸承、馬達每半年至一年保養一次。
• 除霧段清潔：每季清潔除霧段濾片，避免結晶累積增加風壓損失。
• 排放口定期檢測：依環保法規要求定期進行排放口濃度檢測，確保持續符合排放標準。
• 廢液處理：洗滌塔產生的廢液需依法處理，不可直接排入一般排水系統。

廢氣洗滌塔常見問題 FAQ

Q1：廢氣洗滌塔跟室內型廢氣處理塔有什麼不一樣？

運作原理相同（都是填充洗滌），差別在於處理量與安裝位置。廢氣洗滌塔設置於戶外或頂樓，處理風量大、淨化效率高、可擴充性佳，適合工廠與大型研究機構；室內型廢氣處理塔設置於室內，佔地小、免吊裝、施工便利，適合中小型實驗室與租賃空間。

Q2：我的建築頂樓可以裝水洗塔嗎？結構承受得了嗎？

需要現場評估。塔體加上洗滌液、管路與風車的總重量可能達數百公斤至數噸，必須由結構技師確認頂樓承載力。如果現有結構不足，可透過鋼構平台補強解決，或考慮將塔體設置在地面的戶外設備區。我們會在現場勘查階段協助評估。

Q3：廢氣洗滌塔可以處理有機溶劑蒸氣（VOCs）嗎？

純水洗方式對水溶性低的有機溶劑蒸氣處理效率有限。如果您的廢氣同時含有酸鹼氣體與 VOCs，可以採用多段式設計——前段水洗處理酸鹼氣體，後段加裝活性碳吸附段處理 VOCs。我們會在廢氣分析階段確認最適合的處理方案。

Q4：廢氣洗滌塔的運轉成本高嗎？

主要成本項目為洗滌液藥劑、電力（泵浦與風車）、填充物更換、定期檢測。藥劑成本視廢氣濃度而定，一般實驗室等級的用量不高。可加裝自動 pH 監測與自動加藥系統進一步降低藥劑浪費與人工成本。長期而言，廢氣洗滌塔的單位風量處理成本比室內型更低。

Q5：廢氣洗滌塔產生的廢液怎麼處理？

洗滌塔的循環廢液含有中和後的鹽類，不可直接排入一般排水系統。需依環保法規進行廢液處理，常見方式包含定期委外清運、接入廠區廢水處理系統、或加裝簡易中和槽後合規排放。我們會在規劃階段協助您確認廢液處理方案。

Q6：廢氣洗滌塔可以跟整套排氣系統一起規劃嗎？

可以，而且強烈建議。由同一個廠商整合規劃「PP 抽氣罩（或不鏽鋼抽氣設備）→ 風管工程 → 廢氣洗滌塔」三個階段，可確保風量匹配、材質相容、接口對應。原拓科技可同時規劃實驗桌、抽氣設備、風管與處理塔，完整方案可參考實驗室建置完整解決方案頁面。

Q7：廢氣洗滌塔訂製通常需要多久時間？

從廢氣分析、現場勘查、結構評估、設計確認到安裝完成，一般約需 6–12 週。大型案件（多塔、多段式、含結構補強）可能更長。如果需配合工廠歲修或新建工程時程，建議提前 3 個月以上聯繫規劃。
