實驗室供排水和氣體配管在整個規劃預算裡通常佔不到兩成，但施工完成之後如果要改管路，成本往往是原始配管的三到五倍。原因很直接——管路埋在天花板、牆壁和樓板裡，改一條管子要連帶拆天花板、移風管、重新做防水，工期和費用都是倍數成長。
這也是為什麼供排水和氣體配管的規劃，時間點應該跟通風系統、空調系統同步進行，而不是等平面圖定案之後才開始「補管路」。管路跟風管搶天花板空間、跟電力管線爭走線路徑，這些衝突在圖面上解決的成本，跟在工地現場解決的成本，差距非常大。
這篇指南會從實驗室用水的分級邏輯開始，一路談到給水配管、排水分流、純水系統、氣體配管、鋼瓶室設計、壓縮空氣與真空系統，最後收在天花板管路的空間整合和驗收維護。如果你正在規劃新建或改建實驗室的基礎設施，這篇的內容跟實驗室通風與排氣系統設計指南和實驗室空調與環境控制指南是同一套系統工程的三個面向，建議一起看。
一、實驗室供排水和一般建築給排水，差在哪裡
實驗室的供排水設計和一般辦公或住宅建築的給排水，表面上都是「水進來、水出去」，但設計邏輯有幾個結構性的不同。
水不只一種等級
辦公建築的用水基本上就是自來水和熱水。但實驗室的用水從洗手用的自來水、清洗玻璃器皿用的 RO 水、到 HPLC 和 PCR 要用的超純水，水質等級可以差到好幾個數量級。不同等級的水需要不同的管材、不同的配管方式，混用就是污染。
排水不能混在一起
一般建築的排水頂多分「污水」和「雜排水」。實驗室的排水則需要考慮：一般生活污水（洗手台、飲水機）、實驗洗滌廢水（水槽沖洗後的低濃度廢水）、以及特殊廢液（高濃度酸鹼、有機溶劑、含重金屬）。這三類排水的管材不同、排放路徑不同、法規要求也不同，混排會造成管路腐蝕，也可能違反水污染防治法。
管材選擇的邏輯不同
一般建築的管材選擇主要考慮耐壓、壽命和成本。實驗室的管材選擇，化學相容性是第一優先——排水管要耐酸鹼、純水管不能釋出離子、氣體管路的材質要跟輸送的氣體相容。選錯管材不只是壽命縮短的問題，而是會直接影響實驗數據或造成安全風險。
實務觀察：我們遇過不少案例是實驗室改建時，設計端直接套用一般建築的給排水圖，結果排水管用了鑄鐵管——酸鹼廢水一沖，不到兩年就開始鏽蝕滲漏。實驗室的管材規格從一開始就要跟一般建築分開處理。
二、實驗室用水五等級與給水配管
實驗室的用水可以依純度概略分成五個等級，每個等級對應不同的用途和管材要求。下面這張表是規劃階段最實用的參考工具——先盤點你的實驗室需要哪幾個等級的水，就能決定需要幾套獨立的供水管路。

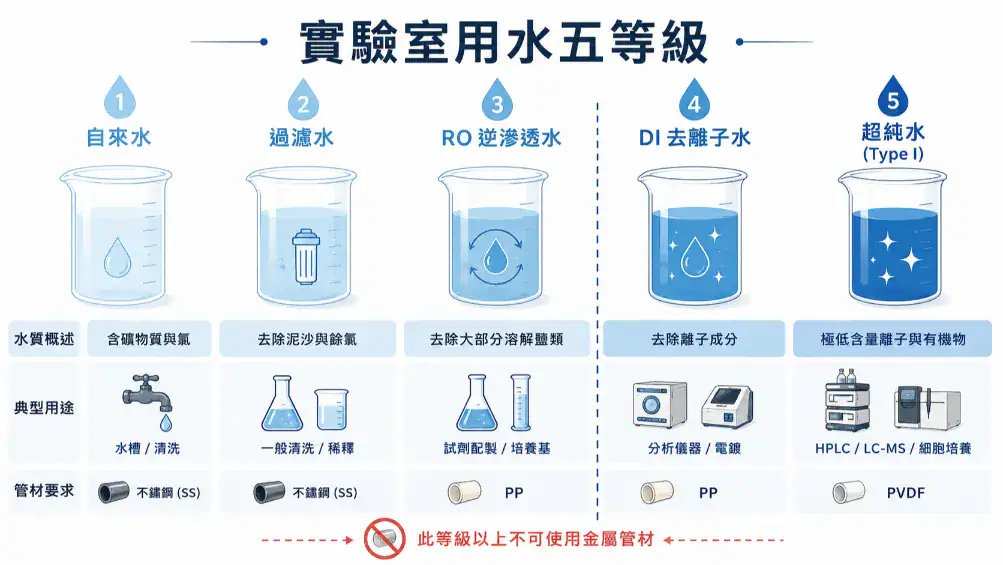

五等級比較表
| 等級 | 水質概述 | 典型用途 | 管材要求 |
|---|---|---|---|
| 自來水 | 市政自來水，符合飲用水標準 | 洗手、一般清潔、緊急沖淋洗眼 | 不鏽鋼管、鍍鋅鋼管、CPVC 等一般建築給水管材 |
| 過濾水 | 自來水經活性碳或微濾處理，去除餘氯和顆粒 | 玻璃器皿初洗、冷卻水補水、非精密設備用水 | 同自來水，加裝前處理濾芯即可 |
| RO 逆滲透水 | 電阻率約 0.1–1 MΩ·cm，去除大部分離子和有機物 | 玻璃器皿最終沖洗、一般化學配液、培養基配製用水 | PP 管或 PE 管，避免金屬管（離子溶出） |
| DI 去離子水 | 電阻率約 1–10 MΩ·cm，經離子交換樹脂處理 | 分析化學配液、儀器沖洗、微生物培養基 | PP 管或 PVDF 管，迴路設計避免死水段 |
| 超純水（Type I） | 電阻率 ≥ 18.2 MΩ·cm，TOC < 5 ppb | HPLC 流動相、PCR 用水、ICP-MS、痕量分析 | PVDF 或高純 PE 管，全焊接或卡壓接頭，迴路循環 |
RO 水與 DI 水的電阻率會隨進水水質、系統配置與耗材狀態大幅變動，表格數值僅作規劃估算參考。正式水質規格應依 ASTM、ISO 3696、儀器廠需求或使用單位的品質規範訂定。
表格裡值得注意的分界線在 RO 水這一級。從 RO 水以上等級開始，若用途涉及分析、痕量金屬、生物培養或高純度需求，應避免一般金屬管材，優先選用 PP、PE、PVDF、PFA 等低溶出管材。金屬管（包括不鏽鋼）可能釋出微量金屬離子，對一般生活用水來說無所謂，但對分析實驗來說就是污染源。如果因衛生級或製程需求採用 316L 不鏽鋼管，需確認鈍化、內表面處理與水質驗證是否符合應用需求。
純水配管的三個實務重點
迴路設計（Loop）：純水管路如果做成末端封閉的「樹枝狀」配管，不常用的末端會形成死水段，細菌容易孳生、水質也會劣化。比較好的做法是做成迴路——水從純水機出來，經過各使用點，再回到儲水桶，24 小時持續循環。
流速控制：迴路裡的流速建議維持在一定的範圍（通常 1–3 m/s），太慢容易滋生生物膜（biofilm），太快則增加系統壓損和噪音。
UV 殺菌點的位置：如果系統配有 UV 殺菌模組，常見配置是放在儲水桶後端或分配迴路中，用於抑制微生物或降低 TOC。實際位置需依系統設計目的、循環方式與維護便利性決定。
經驗談：規劃純水管路時，使用點的數量和位置建議多預留。純水使用點不像一般水龍頭，加一個就要牽一條專用管路回到迴路主管，施工後再加的難度比一開始就配好高很多。
三、實驗室排水分類與分流設計
實驗室排水的設計邏輯跟供水剛好相反——供水是「依純度分級」，排水是「依污染程度分流」。分流做得好，後端處理的負擔就小；分流沒做好，輕則增加廢水處理成本，重則違反水污染防治法規。

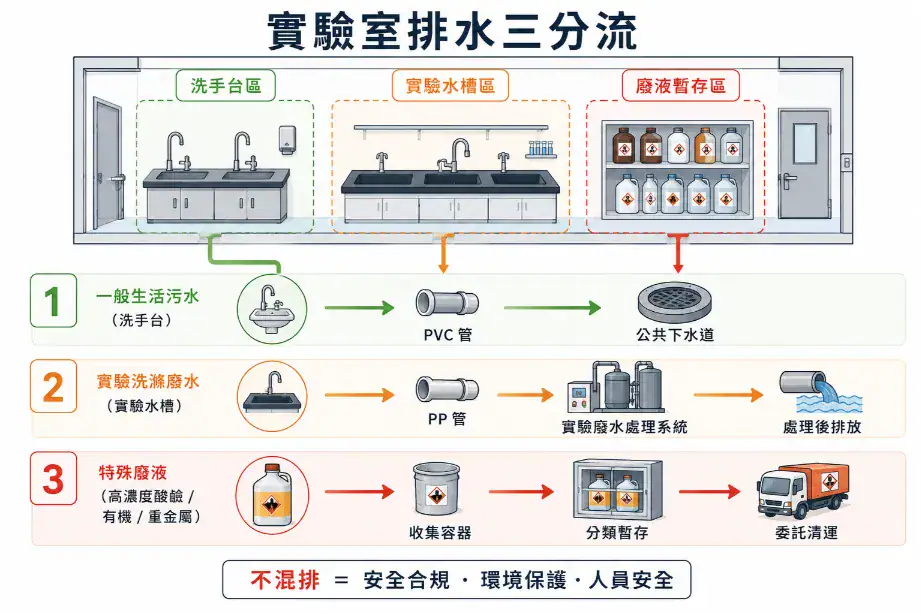

三類排水，三條管路
第一類：一般生活污水 洗手台、飲水機、廁所——這些跟一般建築一樣，走一般污水管排到公共下水道。管材用一般的 PVC 排水管即可。
第二類：實驗洗滌廢水 實驗室水槽的沖洗水。這類廢水的特性是濃度低但成分雜（可能含微量酸鹼、有機物、清潔劑），不能直接排入一般下水道。台灣多數大學和研究機構會設置實驗廢水處理廠，將實驗洗滌廢水集中處理後才排放。管材建議用 PP（聚丙烯）管，耐酸鹼性能好，也是目前實驗室排水管的主流選擇。
第三類：特殊廢液 高濃度酸鹼、有機溶劑、含重金屬或具有毒性、易燃性、反應性的特殊廢液，不應直接排入一般排水系統或公共下水道。這類廢液通常需以專用容器分類收集、標示與暫存，並依廢棄物及水污染相關法規委託合格業者清運或處理。所以嚴格來說，這類「廢液」走的不是排水管，而是廢液暫存區的收集容器體系（這部分在材料與化學分析實驗室規劃指南裡有比較詳細的說明）。
排水管材的化學相容性
實驗洗滌廢水管的管材選擇，PP 管是目前的主流。PP 管對多數低濃度酸鹼廢水有良好耐受性，重量輕、施工方便，接合方式以熱熔焊接為主，接頭的密封性比螺紋接合好。
不過 PP 對有機溶劑的耐受性不能一概而論——芳香烴、氯化溶劑、部分酮類、高溫廢液或長期接觸的情境，都可能造成 PP 膨潤、軟化或壽命下降。如果廢水含有大量有機溶劑、強氧化劑或高溫廢液，需要依化學相容性表逐項確認，必要時改用 PVDF（聚偏二氟乙烯）、PTFE 或其他耐化學管材。
地板落水頭和存水彎
實驗室的地板落水頭和排水管存水彎比一般建築更值得注意。存水彎的功能是用水封來阻隔管路裡的氣體回竄——在實驗室的情境下，排水管裡可能殘留酸鹼蒸氣或有機溶劑蒸氣，如果存水彎乾掉（長時間沒有排水），這些氣體就會從地板落水頭逸出到室內。
對策有兩個方向：一是在不常排水的區域改用有機械密封功能的防臭落水頭，不依賴水封；二是在排水系統裡設計定期自動補水的機制，讓存水彎不會乾掉。
常見踩坑：有些實驗室在裝修時把地板落水頭封掉——覺得「反正平常也不會用」。但如果未來這個區域改成需要沖洗地板的實驗空間（例如放高壓滅菌鍋、或是純水機的排水），就得重新開地板配管，成本遠比一開始預留高。

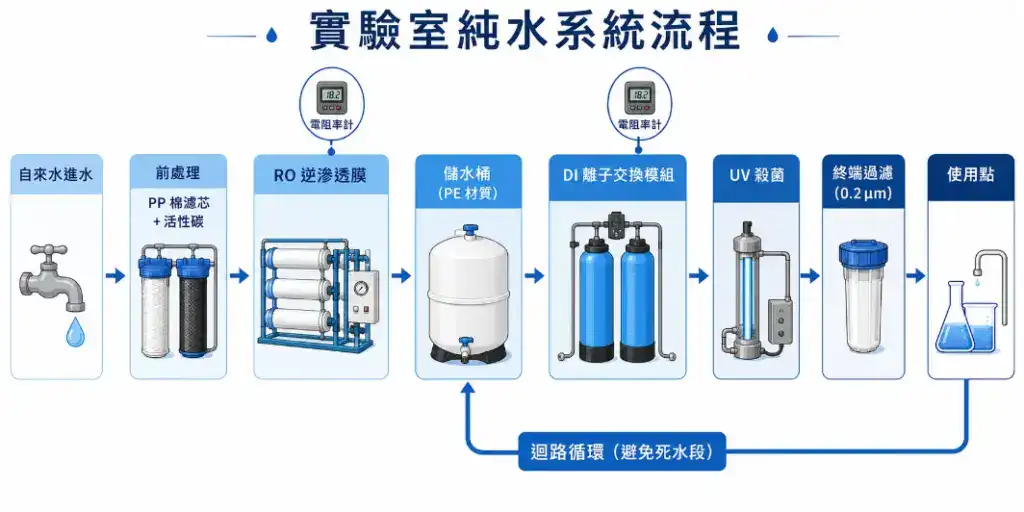

四、實驗室純水系統規劃與維護
純水系統是實驗室供排水裡最常被問到的子題。多數實驗室至少需要 RO 等級的純水，精密分析實驗室則需要 Type I 超純水。系統的選型邏輯可以從三個維度來看：用水量、水質等級、使用點數量。
集中式 vs 分散式
集中式：在設備間或機房安裝一套大型純水系統（前處理 + RO + DI + 儲水桶 + 分配迴路），透過管路供應到各使用點。適合中大型實驗室、使用點多、日用水量大（通常每天超過 200–500 公升）的場景。優勢是水質一致、維護集中；代價是管路施工成本高、需要預留足夠的設備空間。
分散式：每個使用點或區域放一台桌上型或落地型純水機，各自獨立運作。適合小型實驗室、使用點少、或改建案裡不方便拉管路的場景。優勢是彈性高、不需要配管；代價是每台機器的耗材要各自管理，水質也可能因為各台機器的維護狀況不同而有差異。
實務上，很多實驗室會採用「混合式」——用一套集中式 RO 系統供應全棟的 RO 水（洗滌、配液、基礎用水），然後在需要超純水的使用點再加裝桌上型超純水模組（以 RO 水為進水，做最後一段拋光）。這樣管路的配置最簡單，超純水的品質也比較好控制。
儲水桶：材質和位置都有眉角
儲水桶的材質通常用 PE（聚乙烯）或 PP，要選低溶出等級的。桶內要避免光照（抑制藻類和細菌生長），所以多數純水儲水桶是不透光的。
位置的選擇要考慮兩件事：一是靠近純水機的出水端，減少管路長度；二是放在有排水地漏的區域，因為儲水桶溢流和系統排放都需要排水。
維護週期與水質監控
純水系統的維護項目和週期大致如下（實際依各廠牌和使用量調整）：
- 前處理濾芯（PP 棉、活性碳）：依進水水質和用水量，常見更換週期在三到六個月
- RO 膜：壽命通常一到三年，依進水水質和系統操作狀況而異
- DI 樹脂：依用水量和進水離子濃度，產出水電阻率開始下降時更換
- UV 殺菌燈：多數廠牌建議年度更換，但實際壽命依運作時數而定
- 終端濾芯（0.2 μm 或更小）：通常每六到十二個月更換
水質監控的指標主要看電阻率（或電導度）和 TOC（總有機碳）。多數純水系統會內建電阻率的即時監測，但 TOC 的線上監測模組通常是選配。如果你的實驗對 TOC 很敏感（例如 HPLC 流動相、痕量有機分析），建議在規劃時就把 TOC 監測納入系統配置。
五、實驗室氣體配管：六種常見氣體與配管要求
氣體配管是實驗室基礎設施裡另一個常被低估的子系統。很多實驗室在規劃初期只想到「鋼瓶放在旁邊接軟管就好」，等儀器越來越多、鋼瓶越堆越擠，才發現需要集中配管——但那時候天花板空間已經被風管和水管佔滿了。
實驗室常見的配管氣體大致有六種，每種氣體的安全分類、管材要求和配管注意事項都不同。

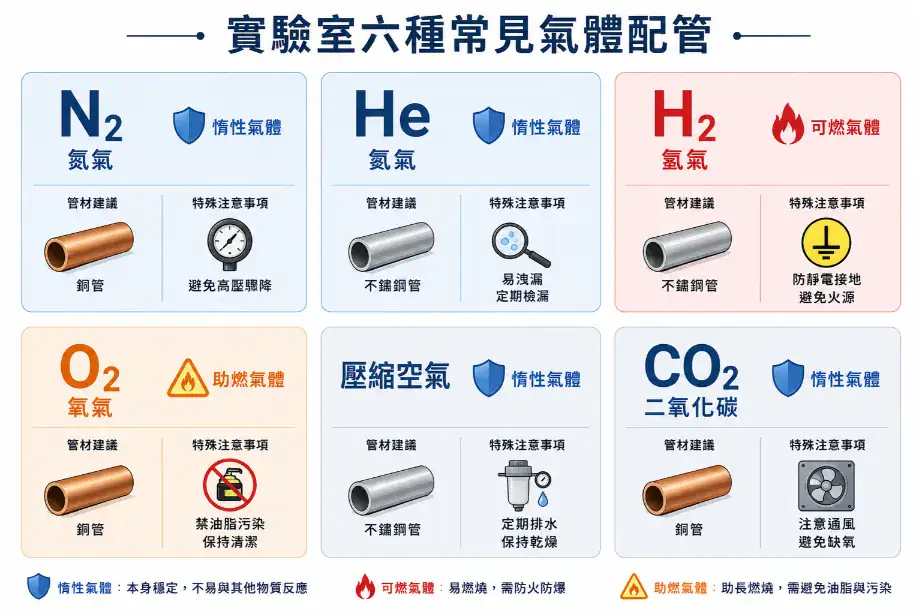

六種氣體配管比較表
| 氣體 | 安全分類 | 常見用途 | 管材選擇 | 使用點供應壓力常見範圍 | 特殊注意事項 |
|---|---|---|---|---|---|
| 氮氣 N₂ | 惰性（窒息風險） | ICP/GC 載氣、手套箱惰性環境、蒸發吹掃 | 銅管或不鏽鋼管 | 40–100 psi | 密閉空間需低氧警報 |
| 氦氣 He | 惰性（窒息風險） | GC 載氣、質譜儀載氣、焊接保護氣 | 銅管或不鏽鋼管 | 40–100 psi | 分子小、容易洩漏，接頭要求高 |
| 氫氣 H₂ | 可燃（爆炸風險） | GC-FID 燃氣、氫化反應 | 不鏽鋼管（無縫管） | 40–60 psi | 可燃氣體，管路需防靜電接地，不可與助燃氣共管 |
| 氧氣 O₂ | 助燃 | 燃燒分析（元素分析儀）、部分反應 | 銅管或不鏽鋼管（需脫脂清潔） | 40–60 psi | 管路和閥件需徹底脫脂（油脂遇氧助燃） |
| 壓縮空氣 | 助燃（含氧） | GC-FID 助燃氣、儀器吹掃、氣動閥驅動 | 銅管、鋁管或不鏽鋼管 | 60–100 psi | 需乾燥過濾（除油除水除塵） |
| CO₂（培養箱） | 窒息風險 | CO₂ 培養箱供氣、pH 調節 | 銅管或不鏽鋼管 | 低壓氣態供應 | 穩壓、防止回流、鋼瓶更換管理 |
| CO₂（高壓應用） | 窒息風險 | 超臨界萃取等高壓應用 | 依高壓設備規範 | 依設備規範 | 需依壓力容器、安全閥與專用管路規範設計 |
實際壓力需依儀器規格書、管路壓損與調壓器設定確認，表中數值僅作初步規劃參考。
表格裡有兩個重點值得特別注意：
第一，氫氣的管路規格跟其他惰性氣體不同。氫氣管路應依使用壓力、流量、純度與安全要求選擇管材與接頭。高純度或固定式氫氣管路通常建議使用不鏽鋼無縫管搭配高氣密卡套接頭（如 Swagelok 或同等級），並搭配洩漏測試、通風、防靜電接地與氫氣偵測。小型 GC-FID 使用場景則需依儀器廠與當地安全規範確認配管方式。
第二，氧氣管路的脫脂要求常被忽略。氧氣本身不可燃，但它是強助燃劑。管路內如果殘留油脂或有機物，在高壓純氧環境下有自燃風險。所以氧氣管路的管件、閥件、接頭在安裝前都需要經過脫脂清潔，這是一般惰性氣體配管不需要的步驟。
管路架構：從鋼瓶到使用點
典型的實驗室氣體配管架構是三層式：
源頭（鋼瓶室或集束瓶組） → 一段減壓後進入 主管（Header），沿天花板配到各區域 → 再從主管分出 支管（Drop） 到各使用點的氣體面板或出氣口。
每個區域的支管入口處建議設置區域截斷閥（Zone Valve），讓維護或緊急狀況時可以只關閉單一區域，不影響其他區域的供氣。在實驗室入口或走廊的易到達位置，也建議設置緊急截斷閥（Emergency Shut-off Valve, ESO），出事時可以從實驗室外面切斷該區所有氣體供應。
氣體純度與配管潔淨度
如果你的儀器對載氣純度要求高（例如 GC-MS、ICP-MS），配管的潔淨度就很重要。管路在安裝後需要做高流量吹掃（通常用高純氮氣），把管路內的微粒、水氣和殘留氣體吹乾淨。吹掃完成後，有些場合會用氦氣做洩漏測試，確認所有接頭的氣密性。
選型建議：如果實驗室只有一兩台 GC，而且鋼瓶就放在儀器旁邊，用短管直接接其實是最簡單也最不容易出問題的方式。集中配管的價值在於鋼瓶數量多、使用點分散、或鋼瓶室需要跟實驗空間拉開距離的場景。規模不大的時候，不需要為了「看起來專業」而硬做集中配管。
六、實驗室鋼瓶室與氣體儲存區設計
鋼瓶室的設計在實驗室規劃裡經常被排在後面——等到空間都分完了，才發現「鋼瓶沒地方放」。但鋼瓶室的位置和通風條件，直接影響氣體配管的管路長度、壓損、和安全性。
位置選擇：室外優先
鋼瓶室的位置，首選是建築物外部（室外獨立鋼瓶室或建築外牆邊的專用區域）。室外放置的好處是通風條件天然好、洩漏時氣體容易擴散、也不會佔用室內空間。
如果空間條件限制只能設在室內，需要特別處理通風——至少要有獨立的機械排風，換氣次數建議參考當地法規或機構安全規範（不同類型氣體的要求不同）。室內鋼瓶室的門應該往外開（方便緊急撤離），地板要平整防滑。原則上應避免設於地下室、低窪或密閉空間；若因建築條件不得不設置，需經風險評估，並配置獨立排風、氣體偵測、警報、緊急切斷與符合當地法規的防火／防爆措施。

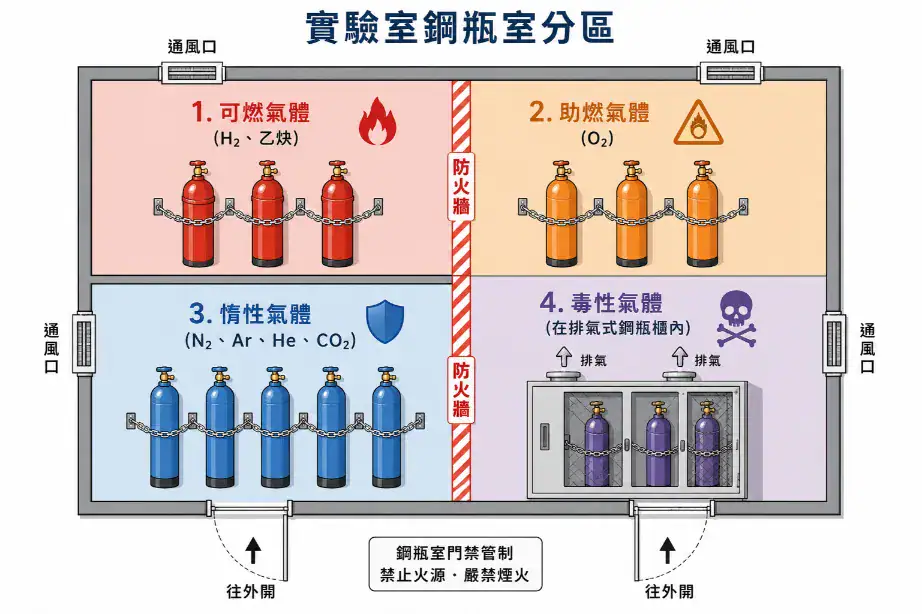

分區原則：可燃和助燃一定分開
鋼瓶室的分區邏輯跟化學品儲存的分類儲存概念類似——不相容的氣體不能放在一起。
最基本的分區是：
- 可燃氣體（氫氣、乙炔等）和助燃氣體（氧氣、笑氣等）要物理分隔，至少用防火牆或足夠的距離隔開。實際分隔距離與防火構造需依當地消防、職安與機構 EHS 規範確認
- 毒性氣體（如一氧化碳、氯氣、氨氣等）需要獨立的通風系統和氣體偵測器，通常要求在排氣式的鋼瓶櫃內使用
- 惰性氣體（氮氣、氬氣、氦氣、CO₂）相對單純，但大量使用時仍有窒息風險
每個鋼瓶都需要用鋼瓶架或鋼瓶鍊固定在牆壁或專用架上，防止傾倒。這不是建議，是法規和安全規範的基本要求。
氣體偵測與通風
鋼瓶室應安裝對應的氣體偵測器：可燃氣體用可燃氣體偵測器（通常設定在 LEL 的 25% 或以下觸發警報）、毒性氣體用對應的毒氣偵測器、惰性氣體大量使用的空間要裝低氧警報器。
偵測器的警報信號建議連到建築管理系統（BMS）或至少連到一個外部可見的聲光警報器，讓人員即使不在鋼瓶室內也能收到警報。
液態氣體的儲存
如果實驗室的氣體用量大到鋼瓶更換太頻繁（例如氮氣或氬氣每週換好幾瓶），可以考慮改用液態供氣——室外放置液態儲槽（LN₂、LAr、LCO₂），透過蒸發器氣化後送入管路。液態儲槽的佔地面積比鋼瓶集束架小，而且供氣壓力更穩定。不過液態儲槽需要定期由供應商補液，也需要考慮蒸發器的散熱空間和安全距離。
實務觀察：液態氮的蒸發和排氣設計常被忽略。液態氮儲槽的安全閥會定期排出少量氮氣來維持壓力穩定，這些排出的氮氣如果在密閉空間積聚，會造成缺氧。排氣管應該引到室外通風良好的位置，不要讓排氣口朝向人員通道或進氣口。
七、實驗室壓縮空氣與真空系統
壓縮空氣和真空是實驗室裡兩個「背景型」的公用設施——平常不太會注意到它們，但一旦出問題，很多儀器和操作都會停擺。
壓縮空氣系統
實驗室用的壓縮空氣和工廠用的壓縮空氣，主要差異在潔淨度要求。多數分析儀器要求「無油」壓縮空氣——空氣裡如果含油霧，會污染偵測器或反應系統。
壓縮機選型：實驗室以無油式（oil-free）壓縮機為主流。渦旋式（scroll）和隔膜式是常見的無油壓縮機類型，運轉噪音也比活塞式低，適合放在實驗室附近的機房。
空氣處理：壓縮空氣從壓縮機出來後，通常還需要經過乾燥器（冷凍式或吸附式）去除水氣，再經過微粒過濾器和活性碳過濾器去除灰塵和油蒸氣殘留。處理後的空氣品質可依 ISO 8573-1 分別指定粒子、水分與油分等級——不同儀器的需求差異很大，GC-FID、氣動閥、吹掃用途不應直接套用同一等級，應以儀器規格書為準。
配管：壓縮空氣的配管材質可以用銅管、鋁合金管或不鏽鋼管。水平管路建議帶一點坡度（讓冷凝水可以流向排水點），支管從主管上方分出（避免冷凝水流進支管）。
真空系統
實驗室的真空需求差異很大——從旋蒸的水流式真空（粗真空）到質譜的渦輪分子幫浦（高真空），跨了好幾個數量級。所以真空系統的規劃首先要盤點各使用點的真空度需求和流量需求。
集中式 vs 分散式：如果實驗室有很多使用點都需要相似等級的真空（例如多台過濾裝置、多台旋蒸），可以考慮用一套集中式真空幫浦系統，透過管路分配到各使用點。但如果各使用點的真空度需求差異大（例如一台需要粗真空做過濾，另一台需要高真空做蒸鍍），就比較適合各點獨立配幫浦。
耐化學腐蝕：如果真空系統會抽到有機溶劑蒸氣或酸鹼氣體，幫浦的材質需要選擇耐化學腐蝕型。PTFE 塗層的隔膜幫浦是這類應用裡常見的選擇，抗腐蝕性好，也不需要更換潤滑油。
經驗談：集中式真空系統聽起來很理想，但管路越長，真空度的損失越大。如果實驗室的面積不大、使用點只有三五個，各點獨立放幫浦反而更省事也更容易維護。集中式系統的優勢要在使用點超過十個以上、或鋼瓶室和設備間空間充裕的場景才比較明顯。
八、實驗室管路空間規劃與天花板分層
實驗室天花板裡面的管路密度，跟一般辦公建築完全不是同一個等級。通風風管、空調冷媒管、給水管、排水管、氣體配管、電力電纜、弱電線路——全部要擠在天花板和樓板之間的空間裡，還要留出維修通道。

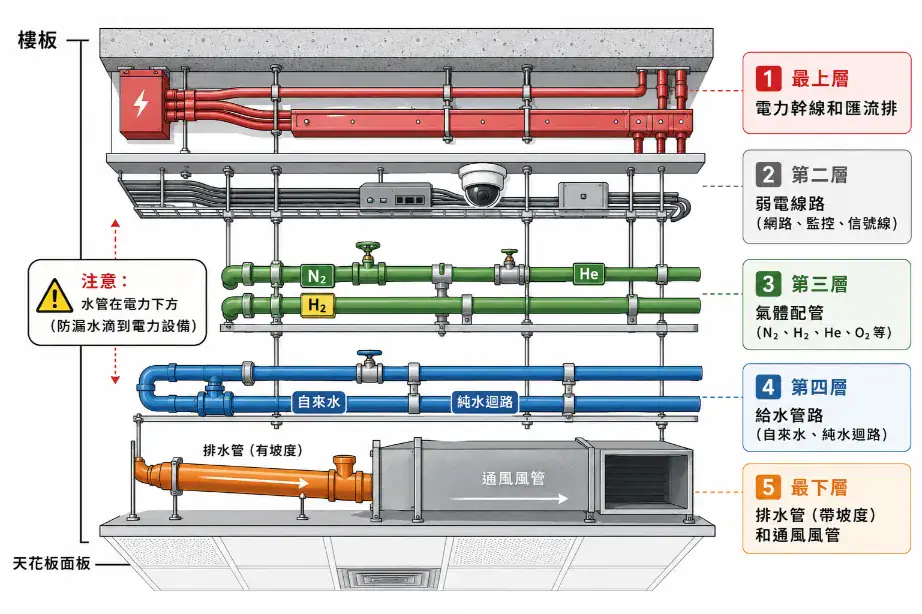

五層分層的概念
管路空間的規劃通常會用「分層」的概念來組織——不同類型的管路走不同的高度層，避免交叉和衝突。常見的分層原則（從樓板往下）大致是：
- 電力幹線和匯流排：靠近樓板（最上層），因為電力管線需要跟水管保持距離
- 弱電線路（網路、監控、氣體偵測信號線）：電力層下方，走線槽
- 氣體配管：中間層，管徑較小但數量可能不少
- 給水管路：含自來水、純水迴路
- 排水管和通風風管：最下層（靠近天花板面板），排水管需要坡度所以佔空間最大，風管的截面積也大
這個順序不是鐵律，實際會依現場條件調整。但有一個原則是固定的：水管要在電力管線的下方——萬一水管漏水，不會滴到電力設備上。
跟通風和空調搶空間
天花板空間裡最大的競爭者是通風排氣的風管。尤其是有多台排煙櫃的化學實驗室，每台排煙櫃的排氣支管都要匯入主風管，加上補氣風管，光是通風系統就可能佔掉天花板空間的一半以上。
這也是為什麼實驗室通風設計和供排水氣體配管需要同步規劃——如果通風設計先定了風管走向，後面的水管和氣管就只能在剩餘的空間裡擠。反過來，如果供排水的管路走向先佔了位，風管可能要繞路，增加壓損。
比較好的做法是在設計階段用 BIM（建築資訊模型）做管路衝突檢測——把所有管路的 3D 模型疊在一起，提前找出交叉衝突的位置，在圖面上解決，而不是到工地現場才發現「管子過不去」。
維修通道和檢修口
管路裝進天花板之後，還是需要定期維護——閥件要檢查、濾芯要更換、接頭要確認有沒有滲漏。所以天花板面板的設計要預留足夠的檢修口，特別是在閥件、接頭密集的區域和氣體配管的區域截斷閥位置。
管路標示
管路標示是小事但影響很大。每條管路用顏色標籤或色環標示內容物（給水、排水、氮氣、氫氣、真空、壓縮空氣等），加上流向箭頭。標示的位置至少在每個閥件旁邊和每個穿牆穿板處都要有。這不只是方便維護人員辨識，也是安全規範的基本要求。
常見踩坑：天花板高度不夠是改建案最常遇到的問題。舊建築的樓板到天花板之間的空間本來就有限，塞進通風風管之後，水管和氣管幾乎沒有空間。碰到這種狀況，有時候需要考慮把部分管路改走明管（沿牆或沿柱），或是把排水管路的坡度做得更陡（縮短水平段），甚至調整實驗室的平面配置來遷就管路走向。
九、實驗室供排水與氣體配管的驗收與維護
管路系統裝好之後，驗收是確認施工品質的最後一關。驗收不只是看管路有沒有接好，而是要用測試來驗證系統的氣密性、潔淨度和功能。
給水管路驗收
給水管路的標準驗收項目是水壓測試——常見做法是依設計規範加壓至設計壓力的一定倍數（例如 1.5 倍），維持一段時間，觀察壓力有沒有下降。實際測試壓力、持壓時間與允收標準應依管材、系統用途與當地規範訂定。如果壓力穩定不降，代表管路和接頭沒有滲漏。
純水管路除了水壓測試之外，還要做水質驗收——系統沖洗穩定之後，在各使用點取樣檢測電阻率（或電導度），確認純水品質達到設計要求。如果系統有 TOC 監測，也一併確認 TOC 數值。
排水管路驗收
排水管路的驗收重點是通水試驗和存水彎的功能確認。通水試驗是從各排水點注水，確認排水順暢、沒有堵塞、坡度正確（水能自然流向排水幹管）。存水彎的功能確認是檢查每個存水彎都有足夠的水封深度，沒有氣味逸出。
氣體管路驗收
氣體管路的驗收包含三個階段：
氣密測試：用惰性氣體（通常是氮氣）加壓到設計壓力或更高，維持一段時間，用壓力錶監測壓降。更嚴格的做法是用氦氣配合氦氣洩漏偵測儀，逐一檢查每個接頭。
潔淨度測試：在氣密測試通過之後，用高純氮氣做高流量吹掃，清除管路內的微粒和殘留氣體。吹掃完成後，在各出氣口用微粒計數器或露點計檢測，確認微粒和水氣含量在規定範圍內。
功能測試：開啟各使用點的閥門，確認供氣壓力穩定、流量足夠、減壓閥和區域截斷閥功能正常。
定期維護建議
管路系統投入使用之後，定期維護的週期大致如下：
- 給水管路：每年檢查一次管路和閥件有無滲漏或腐蝕跡象
- 排水管路：每半年檢查存水彎水封狀態，每年做一次通水排查
- 純水系統：依用水量和水質監控數據調整耗材更換週期（詳見第四章）
- 氣體管路：每年檢查一次氣密性（皂泡法或壓力衰減法），減壓閥和安全閥每年校驗
- 壓縮空氣系統：定期排放冷凝水、更換乾燥器濾芯和微粒過濾器
- 真空系統：依幫浦類型維護（隔膜幫浦檢查膜片、油式幫浦換油、乾式幫浦清潔轉子）
十、實驗室供排水與氣體配管規劃前檢查表
在進入細部設計之前，下面這張檢查表可以幫你確認主要的規劃項目是否都有被涵蓋：
- 是否已列出所有實驗室用水等級？例如自來水、RO 水、DI 水、Type I 超純水
- 是否已盤點每個使用點的位置、流量與水質需求？
- 排水是否已區分生活污水、實驗洗滌廢水與特殊廢液三類？
- 是否確認特殊廢液的收集、暫存與委外處理機制？
- 是否已盤點所有氣體種類、純度、壓力、流量與使用點位置？
- 是否已確認鋼瓶室或氣體儲存區的位置、通風與偵測需求？
- 純水迴路、氣體支管、閥件與檢修口是否已預留？
- 是否已和通風、空調、電力、弱電系統同步進行管線空間協調？
- 天花板管線衝突是否已做過檢討（或 BIM 3D 檢核）？
- 驗收測試項目是否已規劃？例如水壓測試、通水測試、氣密測試與水質檢測
常見問題 FAQ
Q1：實驗室供排水與氣體配管的規劃，要找什麼樣的廠商？
實驗室的供排水和氣體配管不是一般水電行的業務範圍——一般水電行擅長的是住宅和辦公建築的給排水，對實驗室的廢水分流、純水管路、氣體配管的經驗通常不多。建議找有實驗室建置工程經驗的專業廠商，最好能同時處理機電工程和氣體管路工程，這樣管路之間的空間協調和介面整合比較不會出問題。評估廠商時，可以問他們過去做過的實驗室案例、有沒有處理過廢水分流和集中氣體配管的經驗。
Q2：實驗室廢水可以直接排入公共下水道嗎？
要看廢水的成分。一般生活污水（洗手台、飲水機）可以依正常建築排水排入下水道。但實驗洗滌廢水需要經過處理，達到放流水標準之後才能排放——各地的下水道用戶排水標準不完全相同，建議在規劃階段就向當地環保局或下水道主管機關確認。至於高濃度特殊廢液（酸鹼、有機溶劑、重金屬），則依法不能排入下水道，需要以容器收集、分類暫存，委託合格業者清運處理。
Q3：實驗室純水系統，集中式和分散式怎麼選？
主要取決於三個因素：用水量、使用點數量、和空間條件。日用水量超過 200–500 公升且使用點多的中大型實驗室，集中式比較有效率。小型實驗室或改建空間有限的場景，分散式更彈性。很多實驗室會採用混合式——集中供應 RO 水，在需要超純水的使用點加裝桌上型超純水模組。
Q4：實驗室氣體配管用銅管還是不鏽鋼管？
看氣體類型和純度要求。一般惰性氣體（氮氣、氬氣、CO₂）和壓縮空氣，銅管就夠用，成本也比較低。氫氣因為可燃性和滲透性，建議用不鏽鋼無縫管搭配金屬面密封接頭。氧氣管路不論用銅管或不鏽鋼管，都需要脫脂清潔。如果是供應分析級儀器（GC-MS、ICP-MS）的高純氣體，不鏽鋼管搭配電解拋光處理會比銅管更能維持氣體純度。
Q5：鋼瓶室一定要設在建築物外面嗎？
不是法規硬性規定，但室外是最推薦的做法。室外鋼瓶室的通風條件天然好，洩漏時氣體容易擴散，安全風險比較低。如果空間條件只能設在室內，需要滿足幾個條件：獨立的機械排風系統、足夠的換氣次數、門往外開、不在地下室或密閉空間、安裝對應的氣體偵測器。實務上，很多實驗室會把鋼瓶室設在建築物外牆邊，從室外進出更換鋼瓶，管路穿牆進入室內。
Q6：天花板空間不夠放所有管路，怎麼辦？
這在改建案裡很常見。幾個可能的對策：一是部分管路改走明管（沿牆或沿柱配管，用管路外殼或管道槽遮蓋）；二是調整風管的截面設計（例如改用扁平風管減少高度佔用）；三是重新安排實驗室平面配置，把水槽和排煙櫃集中到靠近管道間的區域，縮短水平管路的長度；四是在設計階段就用 BIM 做衝突檢測，提前優化管路走向。改建案的管路空間問題，通常需要通風、水電、氣體配管的工程團隊坐下來一起協調才能解決。
Q7：實驗室供排水與氣體配管的規劃，需要多長時間？
從規劃到施工完成的時程，依實驗室規模和複雜度差異很大。中型實驗室（約 100–300 坪）從規劃設計到管路施工完成，通常需要三到六個月。但這個時程通常不是獨立計算的——供排水和氣體配管的規劃會跟通風系統、空調系統、電力系統同步進行，整體的基礎設施規劃期建議抓四到八個月（依案件複雜度調整）。純水系統和氣體配管的設備部分，如果是進口設備，交期也需要額外預估。
Q8：壓縮空氣系統需要多大的壓縮機？
壓縮機的選型主要看兩個參數：供氣壓力和流量。先盤點所有使用壓縮空氣的儀器和設備，加總它們的流量需求（查各儀器的規格書），再乘上同時使用率（不是所有儀器都會同時滿載運轉），得出的數字就是壓縮機的最低供氣能力。壓力方面，多數實驗室儀器需要 60–100 psi（4–7 bar）的供氣壓力。壓縮機的實際選型建議預留約 20–30% 的餘裕，應對未來可能新增的設備。
Q9：實驗室供排水與氣體配管應該在什麼階段開始規劃？
建議在需求訪談與初步平面配置階段就同步規劃。水槽、排煙櫃、純水使用點、氣體面板、鋼瓶室、設備間的位置都會影響管路走向與天花板空間分配。如果等平面圖定案後才補管路，容易造成風管、水管、氣管與電纜橋架衝突，後期變更成本也會明顯增加。比較好的做法是在早期就讓實驗室規劃、通風空調、給排水、電力與氣體配管團隊共同協調，這也是這篇文章開頭提到的「改管成本是原始配管三到五倍」的根本原因。
