實驗室收到一批高分子薄膜的不良品,表面有一個肉眼可見的小黑點。用一般 FTIR 的 ATR 模組壓上去量——一般桌上型 ATR 的有效取樣區域常落在數百微米到毫米等級(依晶體尺寸與接觸狀態而定),結果光譜混了基材跟黑點的訊號,判斷不出黑點是什麼。換成顯微 FTIR 對焦到黑點上,取樣面積縮小到幾十微米,取得的局部光譜受基材干擾明顯降低:是一層外來的矽氧烷污染。一般 FTIR 看到的是「平均」,顯微 FTIR 看到的是「局部」——差別就在空間解析度。
顯微 FTIR 不是「FTIR 加一台顯微鏡」這麼簡單——它還牽涉紅外物鏡、偵測器、孔徑、樣品台、Mapping 軟體與化學影像資料處理能力。它把紅外光譜的化學辨識能力跟顯微鏡的空間解析度結合在一起,可以看微米等級的局部化學組成。微塑膠鑑定、半導體污染源分析、高分子多層膜結構、藥物固相分析、文物鑑定——這些場景用一般 FTIR 拿不到的空間資訊,顯微 FTIR 可以。
這篇會從「為什麼一般 FTIR 不夠用」出發,整理三代量測技術(單點 / Mapping / FPA 陣列)的能力差異、ATR 晶體選擇邏輯、典型應用案例、樣品準備方式,以及空間與環境需求。
快速結論:什麼情境需要顯微 FTIR
時間有限的讀者可以先看這段:
- 只要看均質大面積樣品 → 一般 ATR-FTIR 通常足夠
- 要看 20–500 μm 的局部缺陷、微粒、夾雜物 → 考慮顯微 FTIR
- 要做大面積化學分布或大量微粒鑑定 → 優先評估 FPA imaging
- 要看 < 10–20 μm 的微粒 → 需比較 micro-ATR FTIR、Raman 顯微鏡或其他微區技術
- 要做多層膜截面、藥物錠劑分布、微塑膠濾膜掃描 → 樣品準備與軟體分析能力比主機規格更重要
上面的尺寸切點是經驗判斷、不是硬規則,實際仍需看樣品材質、螢光干擾與資料庫需求。

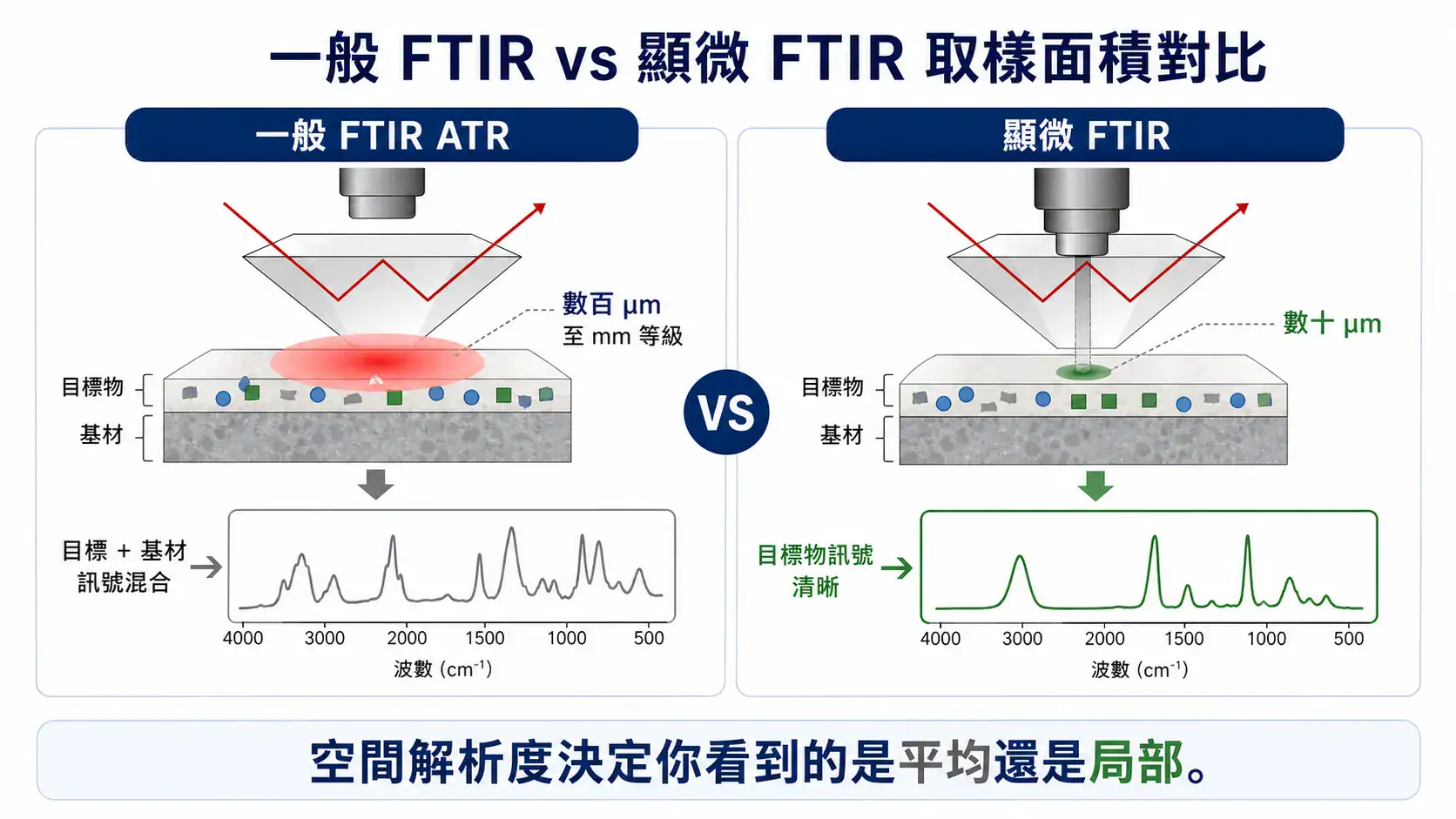

一、為什麼一般 FTIR 不夠用:空間解析度的物理極限
一般 FTIR(桌上型)的 ATR 或穿透模式,取樣面積通常在數百微米到數毫米的等級。如果你要分析的區域比這個小——一顆 50 μm 的微塑膠、一層 30 μm 的薄膜夾雜物、一個 100 μm 的表面缺陷——一般 FTIR 的光譜就會把目標區域跟周圍基材的訊號混在一起,你看到的是平均值,不是目標物的純訊號。
顯微 FTIR 解決的就是這件事。透過顯微光學系統把紅外光聚焦到微米等級的區域,取得該區域的獨立光譜。空間解析度的物理極限受紅外光繞射限制,中紅外區(4000–400 cm⁻¹)的理論繞射極限大約在數微米等級;實務上常落在約 5–25 μm,但實際解析度會隨波數、物鏡 NA、孔徑、量測模式(穿透 / 反射 / ATR)、FPA 像素尺寸與樣品狀態而變,不宜視為固定值。
實務觀察
「一般 FTIR 夠不夠用」可先用目標區域大小做初步判斷:大於數百微米的均質區域,一般 ATR-FTIR 通常足夠;約 20–500 μm 的缺陷、微粒或局部污染,顯微 FTIR 較合適;若目標物低於 10–20 μm,Raman 顯微鏡、micro-ATR FTIR 或其他微區技術可能更適合。這些尺寸切點是經驗判斷,實際仍需看樣品材質、螢光干擾與資料庫需求。

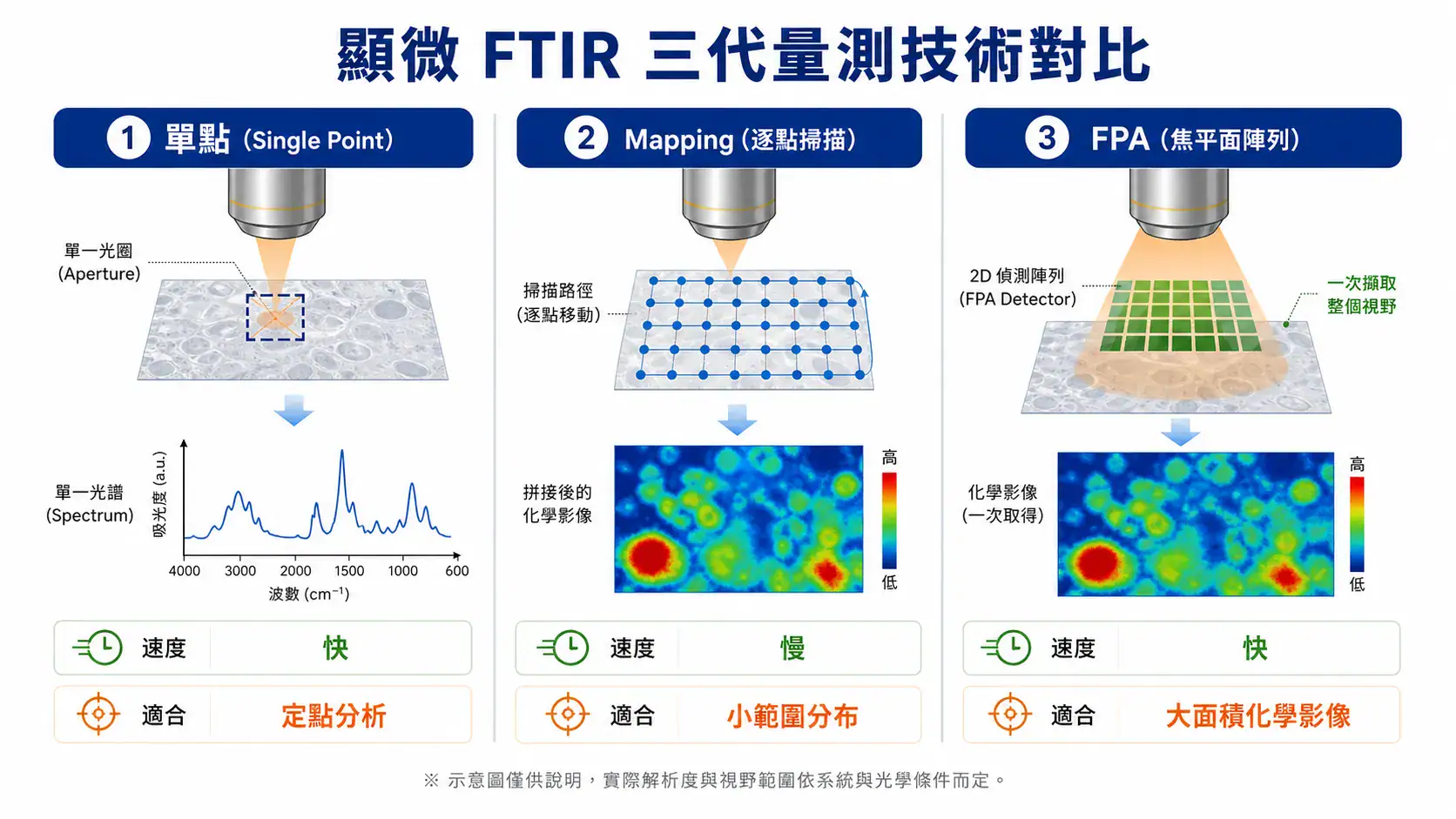

二、三代量測技術:單點、Mapping、FPA 陣列
顯微 FTIR 的量測技術經歷了三代演進,核心差異是「一次可以量幾個點」:
單點量測:一次看一個微區
最基礎的顯微 FTIR 操作:用顯微鏡對焦到目標區域,設定孔徑(aperture)大小,量取該點的紅外光譜。適合「知道要看哪裡」的定點分析——例如對焦到一個已知缺陷、一顆已辨識的微粒。
優點:操作直覺、光譜品質高(因為只量一個點、可以累加很多次) 限制:如果要看一整片區域的分布,就得一個點一個點移動、逐點量測,非常耗時
Mapping:逐點掃描拼成化學影像
Mapping 是「自動化的逐點量測」——設定一個矩形網格,讓顯微 FTIR 自動移動樣品台,在每個格點上量取一條光譜,最後把所有光譜拼成一張化學影像(chemical image)。
優點:可以看到化學組成在空間上的分布(例如哪個區域是 PE、哪個是 PP) 限制:速度慢。Mapping 的時間跟格點數成正比——一片 1 mm × 1 mm 的區域用 10 μm 間距做 Mapping,就是 10,000 個格點,每個格點量取一條光譜再累加,可能要跑數小時
FPA 陣列偵測器:一次拍一整張
FPA(focal plane array)是顯微 FTIR 的第三代技術。原理類似數位相機——偵測器不是一個點,而是一個二維陣列(例如 32×32、64×64、128×128 像素),每個像素同時記錄一條獨立的紅外光譜。例如 64×64 FPA 一次可取得 4,096 條光譜,128×128 一次可取得 16,384 條。
優點:速度快(一次掃描就拿到數百到上萬條空間解析光譜)、不需像單點 Mapping 那樣逐點調整孔徑來選取量測位置、拼接精準。但實際速度仍取決於掃描次數、解析度、視野大小、拼接區域與資料處理流程 限制:FPA 系統的成本明顯高於單點或 Mapping;空間解析度仍受物鏡、像素尺寸、投影倍率與繞射限制;對振動更敏感
FPA 讓顯微 FTIR 真正變成「化學影像工具」——微塑膠鑑定、藥物錠劑成分分布、多層膜結構分析這些大面積掃描的場景,FPA 的效率遠勝 Mapping。
| 技術 | 一次量測範圍 | 速度 | 空間解析度 | 適合場景 |
|---|---|---|---|---|
| 單點 | 一個微區 | 快(單點) | 依孔徑設定 | 定點分析、已知缺陷 |
| Mapping | 矩形網格 | 慢(逐點) | 依步距 | 小範圍分布分析 |
| FPA 陣列 | 二維視野 | 快(整面) | 依像素大小 | 大面積化學影像、微塑膠 |
經驗談
如果你的應用主要是定點分析(對焦到已知缺陷、量單一微粒),單點或 Mapping 就夠用,未必需要 FPA。FPA 的價值在「大面積、大量微粒、需要化學影像」的場景——例如微塑膠鑑定(一片濾膜上可能有上千顆微粒)或藥物錠劑的成分分布分析。

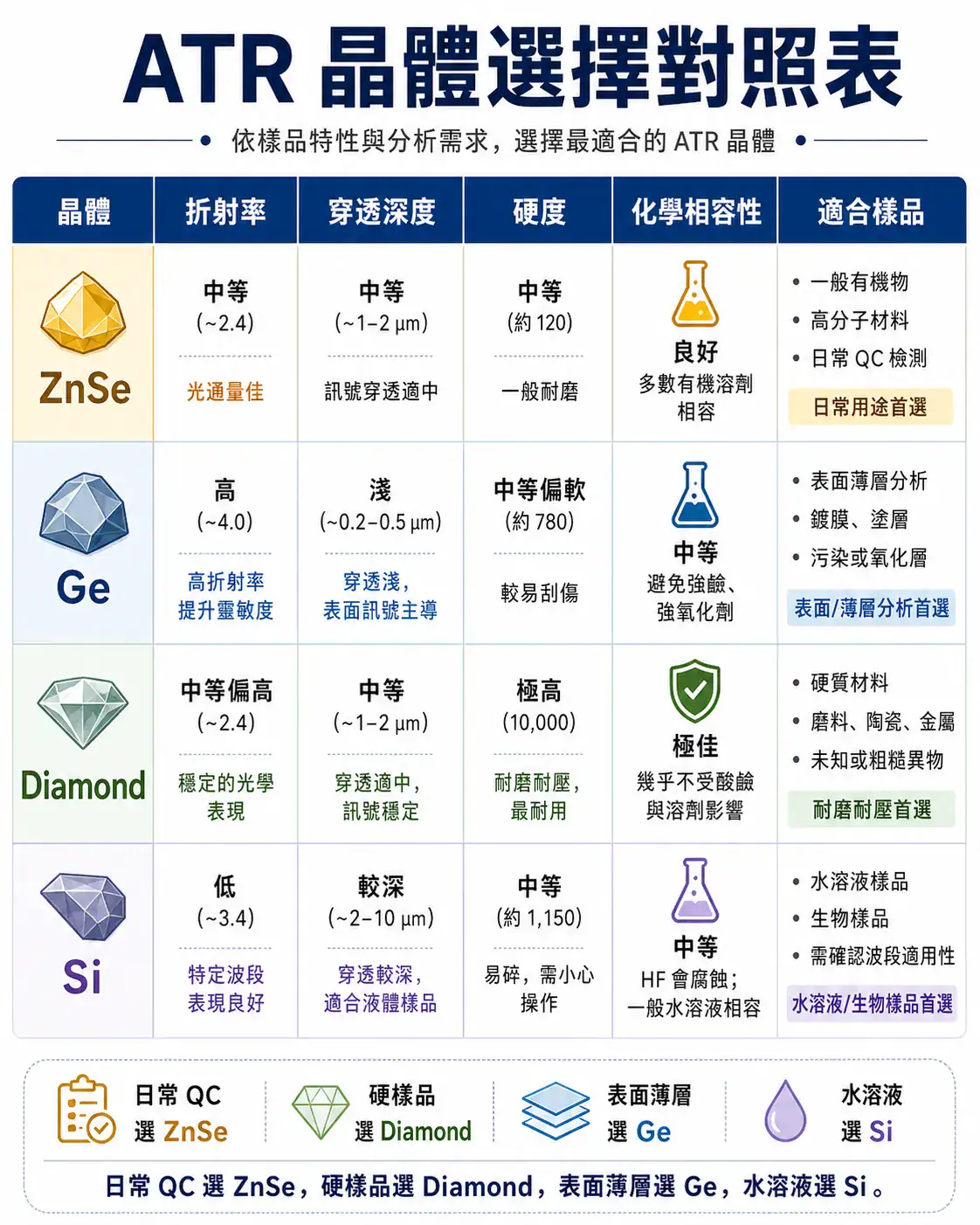

三、ATR 晶體選擇邏輯:ZnSe、Ge、Diamond、Si
顯微 FTIR 常搭配 ATR 模組做表面分析。ATR 的晶體材質直接影響空間解析度、穿透深度與樣品相容性:
| 晶體 | 主要優勢 | 主要限制 | 適合樣品 |
|---|---|---|---|
| ZnSe | 光通量佳、成本較低 | 不耐強酸強鹼,較軟易刮傷 | 一般有機物、聚合物(非腐蝕性) |
| Ge | 折射率高、穿透深度淺 | 光通量較低,對接觸品質敏感 | 高吸收樣品、薄表面層分析 |
| Diamond | 耐磨、耐壓、化學相容性佳 | 價格高,實際耐受仍依固定座與附件設計而定 | 硬樣品、粉末、未知異物 |
| Si | 特定波段與樣品條件下可用 | 適用性需依波段、pH 與附件設計確認 | 特定水相或生物樣品應用,需與供應商確認 |
怎麼選
- 日常 QC、一般有機物:ZnSe 夠用,成本也較低
- 硬樣品、粉末、未知異物:Diamond 耐磨、化學相容性佳;但可接觸的酸鹼、溶劑與清潔條件仍依附件設計與原廠規格確認
- 表面層分析(要看很淺的範圍):Ge 的高折射率讓穿透深度更淺,適合看薄塗層
- 水溶液、生物樣品:Si 的化學相容性好,且在水溶液環境下表現穩定
ATR 的實際穿透深度受波長、入射角、晶體折射率與樣品折射率影響,不是固定值;文章中提到的「較深 / 較淺」是相對比較,實際數值以操作條件為準。
四、典型應用案例
顯微 FTIR 的應用場景橫跨多個產業。以下是幾個最常見的:

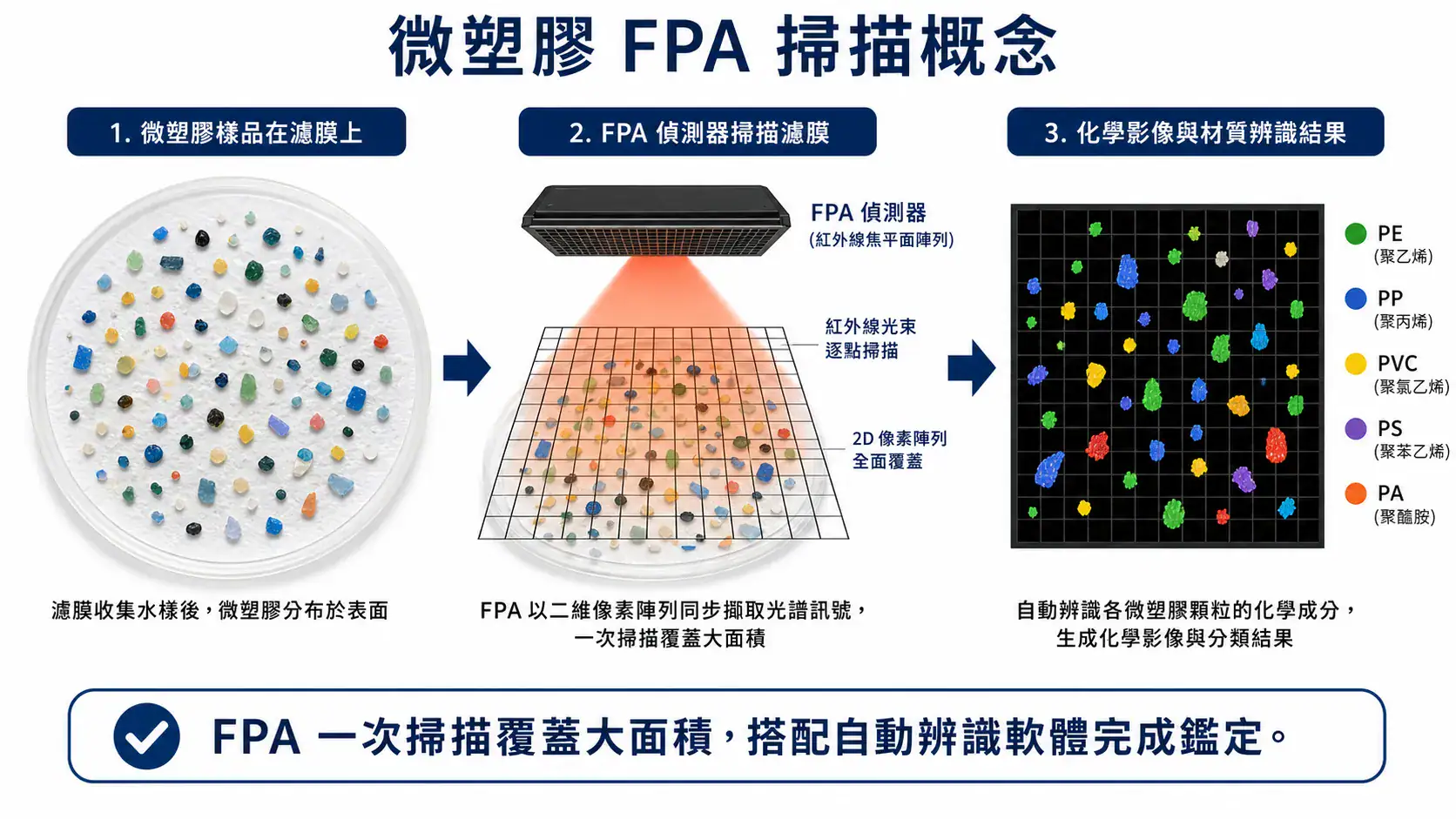

微塑膠鑑定
環境樣品中的微塑膠(< 5 mm)鑑定,是顯微 FTIR 近年最熱門的應用之一。水體、土壤、沉積物中的微塑膠經過前處理後收集在濾膜上,用 FPA 顯微 FTIR 掃描整片濾膜,自動辨識每顆微粒的聚合物種類(PE、PP、PVC、PS、PA 等)。
FPA 的優勢在這個場景特別明顯:一片濾膜上可能有上千顆微粒,用單點逐一量測不切實際;FPA 一次掃描就能覆蓋大面積,搭配自動化光譜比對軟體,可以在合理時間內完成整片濾膜的分析。對常規 FPA micro-FTIR 工作流而言,20 μm 左右常被視為較實用的分析下限;若要分析更小粒子,需評估 micro-ATR FTIR、Raman 顯微鏡或其他專用方法,並考慮樣品螢光、污染控制與資料庫比對限制。
若需要更高層級的確認或質量定量,微塑膠分析可能會搭配 pyrolysis-GC-MS、TED-GC-MS 或其他質譜方法;但這些方法提供的是整體聚合物質量與組成資訊,與顯微 FTIR / Raman 的單顆粒辨識和形貌資訊互補,不是單純取代關係。可進一步參閱食品與環境檢測實驗室規劃指南。
半導體污染源分析
晶圓表面出現異常缺陷時,用顯微 FTIR 可以判斷污染物的化學組成——是有機殘留(光阻殘膠、矽氧烷)還是無機沉積物。鏡面反射(reflection)模式搭配顯微對焦,可以直接在晶圓表面量測,不需要取樣。
高分子多層膜結構分析
包裝薄膜、光學薄膜、防護塗層常由多層不同材料組成。把薄膜截面做成薄切片(microtome),用顯微 FTIR 從斷面逐層掃描,可以看出每一層的化學組成跟厚度。Mapping 或 FPA 在這裡都適用,取決於層數跟解析度需求。
藥物固相分析
藥物錠劑的成分分布——API、賦形劑、崩散劑在錠劑橫截面上的分布是否均勻——可以用顯微 FTIR 的 FPA 掃描做化學影像。這對製劑開發、品質異常調查、穩定性試驗都有價值。可進一步參閱GMP 工廠 QC 品管實驗室規劃指南。
文物與藝術品鑑定
繪畫顏料層、古代纖維、歷史紙張的化學分析,顯微 FTIR 可以在不破壞樣品(或只做微量取樣)的前提下辨識材料。這個場景對非破壞性量測的需求很高,反射模式跟 ATR 微探針都是常用配置。
常見踩坑
顯微 FTIR 的應用門檻不在儀器本身,在樣品準備。很多使用者買了顯微 FTIR,卻低估了切片、壓片、定位、固定這些前處理步驟的技術含量。樣品準備做不好,儀器再好也拿不到乾淨的光譜。

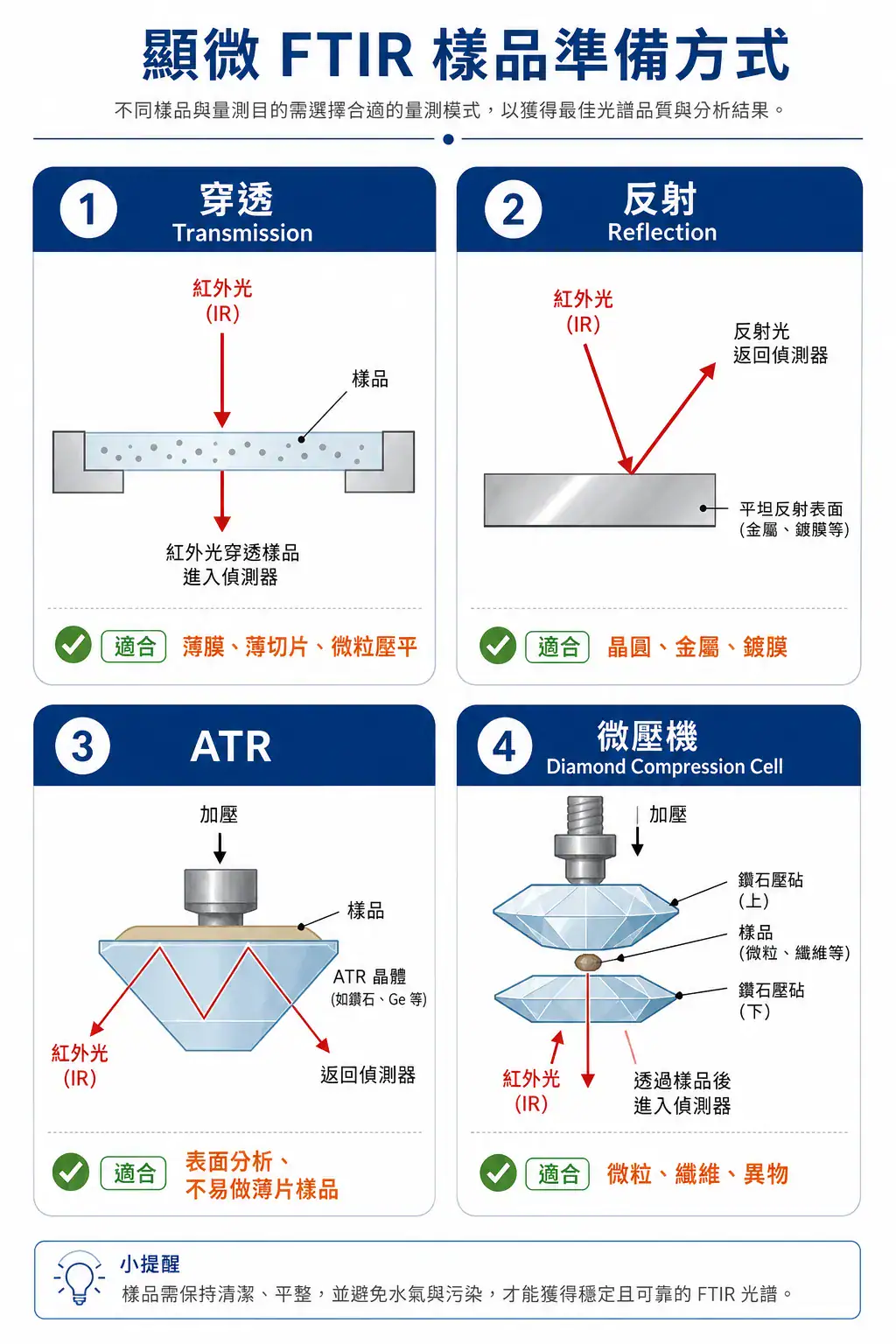

五、樣品準備方式:穿透、反射、ATR、微壓機
顯微 FTIR 的量測模式跟樣品準備高度相關:
| 量測模式 | 樣品需求 | 適合情境 |
|---|---|---|
| 穿透(Transmission) | 薄樣品(< 10–20 μm),或壓製成薄片 | 高分子薄膜、薄切片、微粒壓平 |
| 反射(Reflection) | 平坦反射面(金屬、晶圓、鍍膜) | 半導體表面、金屬鍍層 |
| ATR | 樣品可接觸 ATR 晶體 | 表面分析、不易做薄片的樣品 |
| 微壓機(Diamond Compression Cell) | 微粒太小或太厚,壓成薄片後量穿透 | 微塑膠、異物粒子、纖維 |
幾個實務要點
- 穿透模式的光譜品質通常比反射好,但樣品要夠薄以避免強吸收峰飽和——許多有機材料的薄切片或壓片會落在數微米到十幾微米等級,但實際厚度需依材料吸收強度與目標波段調整
- 反射模式適合不能動的樣品(大片晶圓、金屬板),但光譜會受到折射率效應影響,判讀需要經驗
- ATR 微探針可以直接壓在樣品上量,不需要做薄片,但接觸壓力跟晶體材質會影響訊號
- 微壓機是微粒分析的好幫手——把一顆幾十微米的微粒夾在 Diamond 壓片之間壓平,再用穿透模式量

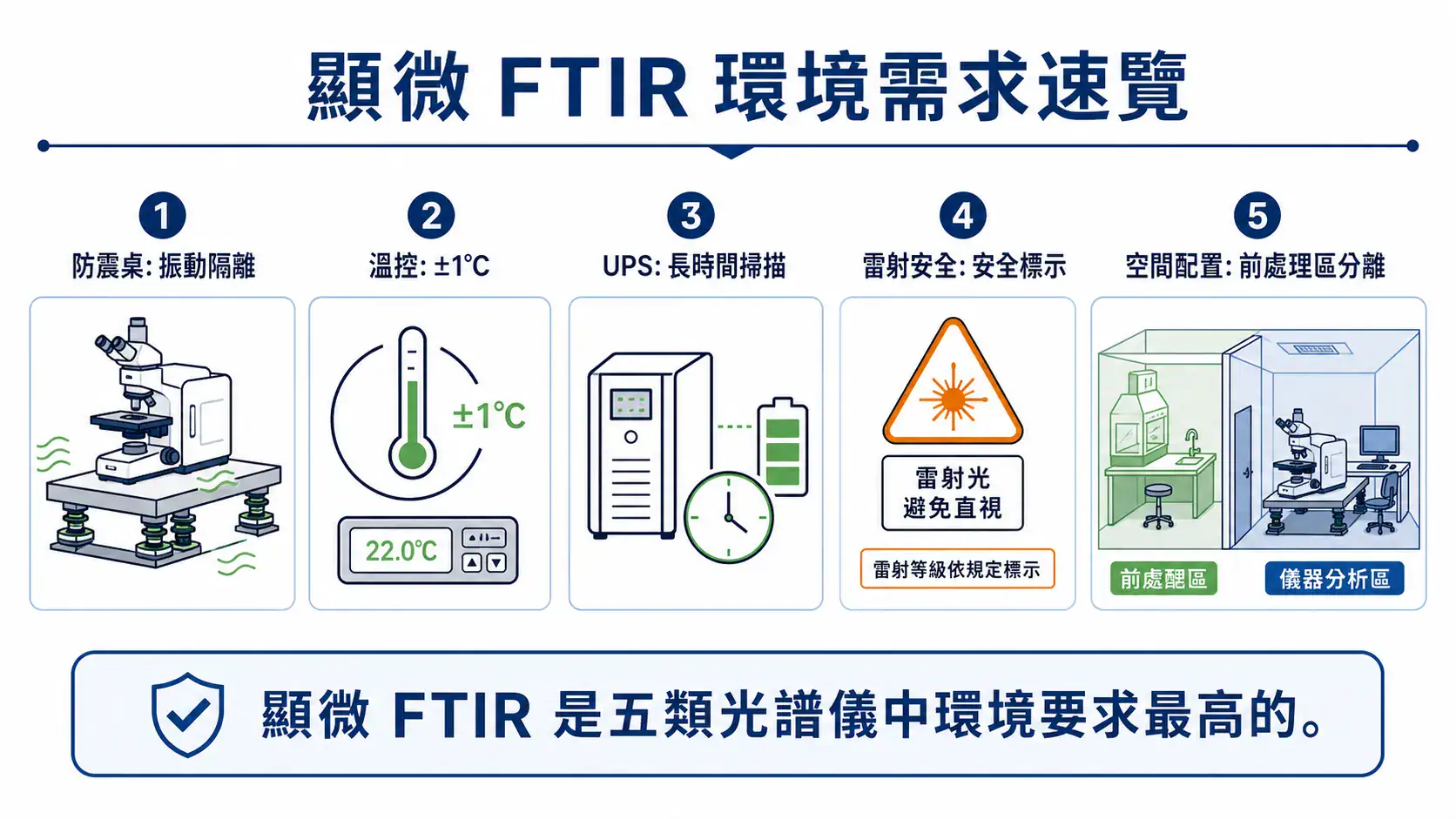

六、空間與環境需求
顯微 FTIR 是五類光譜儀中對環境最敏感的一台(參見光譜儀環境敏感度分級)。規劃時要注意幾個面向:
振動隔離
顯微 FTIR 的顯微對焦在 μm 等級,振動會讓焦面偏移、成像模糊。多數顯微 FTIR 建議搭配防震桌(被動空氣彈簧桌在多數研究場域夠用)。振動源辨識跟防震桌選型的細節可參閱光譜儀安裝環境規劃指南。
溫濕度
溫度漂移會影響長時間 Mapping 或 FPA 掃描的基線穩定度。對長時間 Mapping、FPA 成像或高重複性分析,儀器室可將 ±1°C 作為較理想的規劃目標;實際要求仍以原廠 Site Preparation Guide 與應用需求為準。濕度方面,水汽對 FTIR 光譜的干擾不因加了顯微鏡就消失,控濕或吹掃乾燥空氣仍然需要。
空調配套可參閱實驗室空調與環境控制指南。
電源與 UPS
FPA 掃描一次可能跑數小時(大面積高解析 Mapping),斷電就代表整批數據重來。建議評估 UPS 以避免瞬斷造成資料遺失,並支援儀器與電腦安全關機;若目標是支撐長時間掃描不中斷,需另外計算儀器、電腦、偵測器冷卻與周邊設備的完整負載與續航時間。電源配置可參閱實驗室電力系統與接地設計指南。
雷射安全
顯微 FTIR 內含雷射參考光源(用於干涉儀動鏡定位),部分機型還有可見光雷射用於對焦。正常使用時雷射封閉在機殼內;開蓋維修時可能暴露。安全標示與教育訓練的規劃要依原廠規格書上的雷射等級為準。
空間配置
顯微 FTIR 系統通常比一般桌上型 FTIR 佔用更多空間(主機 + 顯微鏡 + 樣品台 + 電腦 + 顯示器 + 防震桌)。預留儀器後方跟側面的維修通道,以及操作員坐在顯微鏡前的舒適操作距離。如果同時有樣品前處理(切片、壓片、清洗),建議前處理區與儀器區分開。

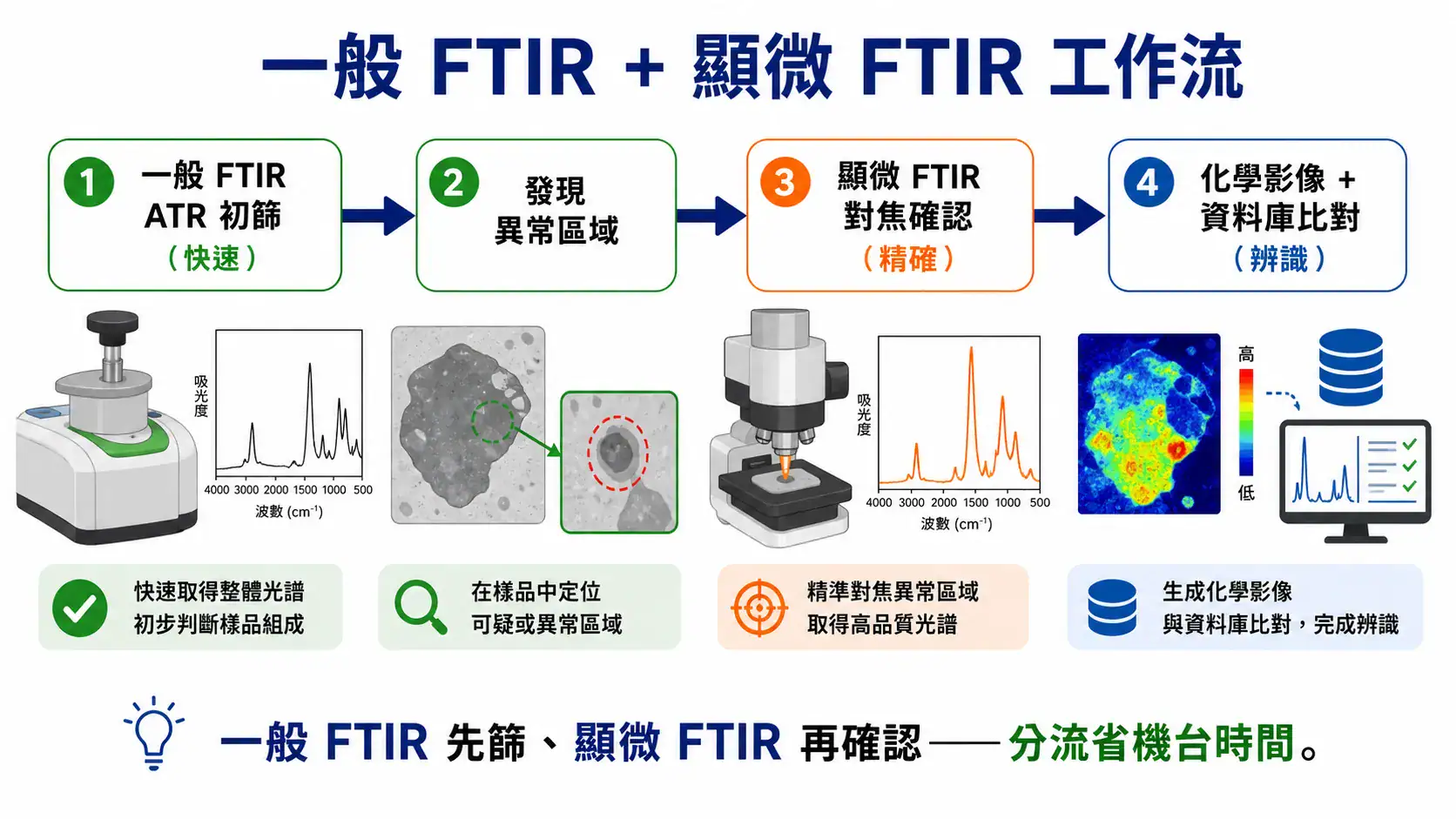

七、與一般 FTIR 並用時的工作流
很多實驗室同時有一般 FTIR(桌上型 + ATR)跟顯微 FTIR,兩台的角色互補:
| 步驟 | 用哪台 | 做什麼 |
|---|---|---|
| 初篩 | 一般 FTIR(ATR) | 快速判斷大範圍樣品的化學組成 |
| 確認微區 | 顯微 FTIR | 對焦到異常區域,取得局部光譜 |
| 化學影像 | 顯微 FTIR(Mapping / FPA) | 看化學組成的空間分布 |
| 資料庫比對 | 兩台共用 | 光譜比對資料庫,辨識未知物 |
典型的工作流是「一般 FTIR 先篩、顯微 FTIR 再確認」——一般 FTIR 快速判斷大範圍有沒有異常,確認有異常後再用顯微 FTIR 對焦到微區做精確分析。不是每支樣品都需要上顯微 FTIR,分流可以省下很多機台時間。
FTIR 與 UV-Vis、螢光光譜儀的整體比較邏輯可參閱FTIR vs UV-Vis vs 螢光光譜儀:三大常見光譜儀的差異與選擇邏輯。
顯微 FTIR 採購最容易漏掉的項目
顯微 FTIR 採購常漏掉的不是主機,而是樣品前處理與資料處理:切片機(microtome)、Diamond compression cell、濾膜相容性、ATR 晶體、化學影像分析軟體、光譜資料庫、FPA 資料儲存容量、防震桌與 UPS。若只買主機而沒有前處理工具與分析軟體,實際應用能力會大幅受限。
樣品尺寸 → 建議技術快速對照
| 目標尺寸 / 場景 | 優先技術 | 備註 |
|---|---|---|
| > 500 μm 均質區域 | 一般 ATR-FTIR | 快速、低成本、適合初篩 |
| 20–500 μm 缺陷 / 微粒 | 顯微 FTIR 單點或 Mapping | 可取得局部光譜 |
| 大面積化學分布 | FPA FTIR imaging | 適合濾膜、錠劑、薄膜截面 |
| < 10–20 μm 微粒 | Raman / micro-ATR / 其他微區技術 | 需考慮螢光干擾與資料庫 |
| 多層膜截面 | 顯微 FTIR Mapping / FPA | 樣品切片品質是瓶頸 |
上述尺寸切點為經驗判斷,實際仍需看樣品材質、化學差異與分析目標。
八、FTIR 顯微紅外光譜儀 FAQ
Q1:顯微 FTIR 跟一般 FTIR 差在哪裡?
最大的差異是空間解析度。一般 FTIR(ATR 或穿透)的取樣面積在數百微米到數毫米;顯微 FTIR 可以對焦到數十微米甚至數微米的局部區域,取得該微區的獨立光譜。適合微粒鑑定、表面缺陷分析、多層膜結構、藥物成分分布等需要空間資訊的場景。
Q2:顯微 FTIR 可以看到多小的東西?
依系統配置而定。中紅外區的繞射極限大約在數微米,實務上多數顯微 FTIR 的空間解析度常落在約 5–25 μm,但會隨波數、物鏡 NA、量測模式與 FPA 像素尺寸而變。對常規 FPA 微塑膠工作流而言,20 μm 左右常被視為較實用的分析下限。若要看更小的對象,通常需要考慮 Raman 顯微鏡、micro-ATR FTIR 或其他微區技術。
Q3:FPA 陣列偵測器值得買嗎?
看你的應用。大面積化學影像、微塑膠鑑定(一片濾膜上千顆微粒)、藥物錠劑成分分布分析——這些場景 FPA 的效率遠勝逐點 Mapping。但如果你的應用主要是定點分析(對焦到已知缺陷、量單一微粒),單點或 Mapping 就夠用,未必需要 FPA 的投資。
Q4:ATR 晶體該選 Diamond 還是 ZnSe?
看樣品。日常 QC、一般有機物用 ZnSe 夠用,成本也低。硬樣品、腐蝕性樣品、或會磨損晶體的粉末樣品選 Diamond——耐刮、耐酸鹼,但價格高出不少。如果預算允許,Diamond ATR 的長期耐用性通常值得投資。
Q5:顯微 FTIR 需要防震桌嗎?
多數情況建議搭配防震桌,因為顯微對焦在 μm 等級,振動會讓焦面偏移、成像模糊。被動空氣彈簧桌在多數研究場域夠用;振動環境特別差的場域可能需要主動防震。建議裝機前請供應商到現場做振動評估。
Q6:顯微 FTIR 的預算級距?
顯微 FTIR 系統的預算從研究級到高階都有,FPA 系統明顯高於單點 / Mapping 系統。附件(ATR 探針、Diamond 壓片機、溫控台)、防震桌、軟體(化學影像分析、自動辨識)都要另算。具體價格受品牌、偵測器配置、附件與軟體影響,本文不列固定價格。
Q7:顯微 FTIR 跟 Raman 顯微鏡怎麼選?
兩者互補。顯微 FTIR 看紅外吸收(官能基),Raman 顯微鏡看散射(分子振動模式)——兩者提供的化學資訊有重疊但不完全相同。顯微 FTIR 的空間解析度在中紅外區受繞射限制(數 μm),Raman 用可見光雷射可以做到亞微米。如果你的目標物 < 5 μm,Raman 可能更適合;如果你需要跟 FTIR 光譜資料庫直接比對,顯微 FTIR 更方便。
給準備採購顯微 FTIR 的讀者
顯微 FTIR 的採購決策有三個層次:
- 先確認需不需要顯微:你要分析的目標區域有多大?> 500 μm 用一般 ATR 就好;20–500 μm 需要顯微;< 20 μm 可能要考慮 Raman
- 選技術等級:只做定點分析選單點或 Mapping;需要大面積化學影像選 FPA
- 盤附件跟環境:ATR 晶體、防震桌、溫控、軟體、UPS——跟主機一起規劃
原拓的光譜儀規劃服務習慣從分析需求反推儀器配置,把附件組合、空間配套(防震、空調、電力)跟設備選型一起評估。
