材料與化學分析實驗室的規劃，有一大半的預算和精力花在你「看不到」的地方——天花板上面的風管、地板下面的廢液排水管、牆壁後面通往屋頂的廢氣處理管路。排煙櫃擺得下不等於風管接得起來，化學品買得到不等於有地方安全存放，廢液桶放得進實驗室不等於排水系統分得開。
這和生技研發實驗室或品管實驗室的規劃重心不太一樣。生技 R&D 的規劃以生物安全分級為起點，品管實驗室以樣品追溯流向為骨架，但材料與化學分析實驗室的規劃，本質上是一個通風工程問題——排煙櫃的數量決定了風管的規模，風管的規模決定了天花板空間和空調補氣量，這些再反過來限制可用的設備佈局。把通風這件事做對了，後面的事情會順很多；通風沒想清楚就先蓋，後面改起來的代價往往很大。
這篇指南是寫給正在規劃或改建材料與化學分析實驗室的你——不管是化工廠的品管/研發實驗室、塗料公司的分析實驗室、材料科學的檢測中心、還是第三方化學檢測機構。我們會從這類實驗室的規劃邏輯講起，走過法規框架、功能分區、排煙櫃與通風整合、化學品儲存、廢液分流、儀器室規劃，到完整的規劃流程。
適用範圍說明：本文聚焦於材料科學、化學分析、化工製造業 R&D 或品管場景的實驗室空間規劃，以排煙櫃高密度配置、化學品安全管理和廢液分流為主軸。生技醫藥研發實驗室（以 BSL 分級為主軸）請參閱 生技醫藥研發實驗室規劃指南；GMP 品管實驗室請參閱 GMP 工廠 QC 品管實驗室規劃指南。本文中的分區、通風與設備配置屬於規劃概念性框架，實際設計應依操作內容、化學品種類、法規要求與現場條件，由使用單位、環安衛、HVAC 和設備廠商共同確認。

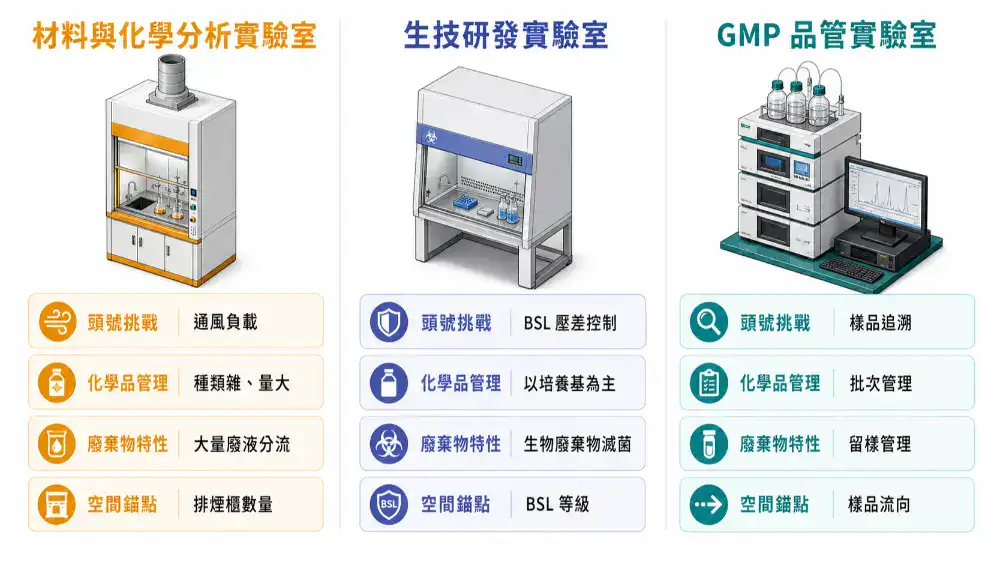

一、材料與化學分析實驗室的規劃邏輯和其他實驗室有什麼不同
材料與化學分析實驗室看起來和其他實驗室長得差不多——實驗桌、排煙櫃、儀器、藥品櫃。但規劃的優先順序完全不同。以下四個特點，把這類實驗室和生技 R&D、GMP 品管拉開了差距：
通風負載是頭號挑戰。 一間化學分析實驗室裡同時運轉 4–8 台排煙櫃不稀奇，某些大型化工研發實驗室甚至更多。每台排煙櫃都在把室內空氣往外抽，風管、排風機和空調補氣的規模會隨排煙櫃數量等比放大。這不只是設備成本的問題——天花板管路空間、空調主機容量、屋頂排風機的位置，全都被排煙櫃的數量牽著走。生技 R&D 實驗室的通風挑戰主要在壓差控制，品管實驗室的通風需求中等，但材料與化學分析實驗室的通風，往往是整個工程預算裡佔比最高的項目。
化學品種類雜、危害分類複雜。 不像品管實驗室的試劑組合相對固定，材料和化學分析實驗室常同時處理強酸、強鹼、有機溶劑、氧化劑、還原劑、重金屬溶液，甚至可能涉及易燃、自燃或具反應性的化學品。這些化學品的分類儲存和相容性管理，從規劃階段就要考慮——藥品櫃的數量和類型、鋼瓶室的分區、排氣式藥品櫃的配置，都取決於你用什麼化學品。
廢液量大且成分多元。 酸鹼廢液、有機溶劑廢液、重金屬廢液、含鹵素廢液可能同時產生。廢液的分流收集和暫存空間規劃，直接關係到環保合規——混在一起不只違規，某些組合還有安全風險。排水系統的分管設計（實驗廢水和生活汙水分開）是這類實驗室的基本要求。
高溫操作需求。 材料科學實驗室和化學分析常涉及高溫爐灰化、酸消化、樣品乾燥等高溫操作。馬弗爐、管狀高溫爐、烘箱的散熱量可觀，如果集中放置又沒有獨立排熱，整個區域的環境溫度會被拉高，影響旁邊的精密儀器和操作人員。
常見踩坑：規劃材料與化學分析實驗室時，排煙櫃的數量不是「先買再說」，而是「先算風管再決定買幾台」——因為每多一台排煙櫃，風管管徑、排風機功率和空調補氣量都要跟著調整。排煙櫃擺得下但風管接不上去，是這類實驗室改建時最常見的困境。
材料與化學分析實驗室規劃前檢核清單
在進入平面配置與設備採購前，建議先完成以下盤點：
- 預計進行哪些分析方法？例如酸消化、有機萃取、HPLC、GC、FTIR、高溫灰化等
- 會使用哪些化學品？是否包含強酸、強鹼、易燃溶劑、氧化劑、還原劑、重金屬或列管毒化物？
- 同一時間有幾位人員需要操作排煙櫃？是否有不相容操作需要分開排煙櫃？
- 預估需要幾台排煙櫃？現場天花板高度、風管路徑與屋頂排風機位置是否可支援？
- 實驗廢液有哪些類型？是否需要酸鹼、有機溶劑、含鹵素溶劑、重金屬或特殊廢液分開收集？
- 精密儀器是否需要獨立儀器室、穩定空調、防震桌或獨立電力？
- 高溫爐、烘箱等設備是否需要額外排熱、耐熱檯面與獨立電力迴路？
- 是否有 ISO 17025、TAF、職安、環保或消防相關要求？
這份清單可以在需求訪談階段用來和規劃團隊討論，也可以用來自我檢查「還有什麼沒想到」。
二、材料與化學分析實驗室的法規框架
材料與化學分析實驗室面對的法規不像 GMP 那樣集中在一套標準裡，而是橫跨毒化物管理、職業安全衛生和環保三條線，外加某些產業可能涉及的實驗室認證要求。
毒化物管理法規
台灣的化學品管理以《毒性及關注化學物質管理法》（環境部）為重要依據之一，毒性化學物質分為第一類至第四類，另有「關注化學物質」制度。實驗室規劃階段不宜只用「酸、鹼、溶劑」粗略分類，而應先建立預計使用的化學品清單，逐項確認是否屬列管毒性化學物質或關注化學物質，並依物質公告內容、運作行為、運作量與用途，確認是否涉及許可、登記、核可、紀錄申報、標示、SDS、專區存放、上鎖管理或事故預防與緊急應變要求。這些管理要求會直接影響儲存區的設計（專櫃、上鎖、排氣、標示）和操作區的通風與防護配置。
職業安全衛生法規
職安法規對化學分析實驗室最直接的影響在三個面向：
特定化學物質和有機溶劑管理：《特定化學物質危害預防標準》和《有機溶劑中毒預防規則》規範了通風設備的配置要求、暴露監測的頻率和方式、以及操作人員的特殊健康檢查。如果你的實驗室使用甲醛、苯、四氯化碳等特定化學物質，通風設計和人員防護的要求會比一般有機溶劑更高。
排煙櫃面風速：法規的重點不是指定一個所有情境通用的面風速數字，而是要求局部排氣或排煙櫃在作業時能有效控制有害氣體、蒸氣或粉塵暴露。實務設計上，傳統化學排煙櫃常以約 0.4–0.6 m/s 作為設計或驗收參考區間，但實際值仍應依操作內容、排煙櫃型式、廠商測試資料與 EN 14175、ANSI/ASHRAE 110 等性能測試方法確認。面風速不足代表排煙櫃的防護效果可能不到位，這在定期排氣測試中會被檢查。
化學品 SDS 與 GHS 分類：每一種使用中的化學品都需要有安全資料表（SDS），操作現場要有可取得的 SDS 資料。實驗室規劃時，需要預留 SDS 資料存放和查閱的空間（現在很多改用電子化，但現場至少要有查閱途徑）。
環保法規——廢液與廢氣
材料與化學分析實驗室產生的廢液和廢氣，受環保法規管制：
廢液：實驗廢液屬於事業廢棄物，需依廢棄物清理法分類收集、申報和委外合法清運。不能倒入水槽排放。廢液的分類方式和暫存空間需求，會在後面的章節展開。
廢氣：排煙櫃排出的廢氣如果含有管制污染物（酸氣、有機蒸氣等），在排放到大氣前需要經過處理。常見的處理設備包括活性碳吸附塔（處理有機蒸氣）和洗滌塔（處理酸鹼氣體）。是否需要廢氣處理設備、處理到什麼程度，取決於排放量和當地環保主管機關的要求。
ISO 17025 對空間的影響
如果你的實驗室需要取得 TAF（財團法人全國認證基金會）認證或其他 ISO 17025 認證，空間設計會有額外的考量：
- 環境條件管控：溫度、濕度需維持在方法要求的範圍內，並有監測和紀錄。這意味著空調系統的精度和獨立性要足夠
- 不相容活動的隔離：可能造成交叉污染的操作需要在空間上或時間上隔離
- 設備校驗空間：天平、容量瓶等量測設備需要定期校驗，校驗的環境條件（防震、恆溫）也是空間設計的一部分
- 文件與紀錄：品質紀錄的存放空間和管理流程
ISO 17025 不會規定你的排煙櫃要放在哪裡，但它會要求「環境條件不影響測試結果的有效性」——這句話在實際規劃中會牽動空調精度、空間隔離和儀器校驗區的設計。

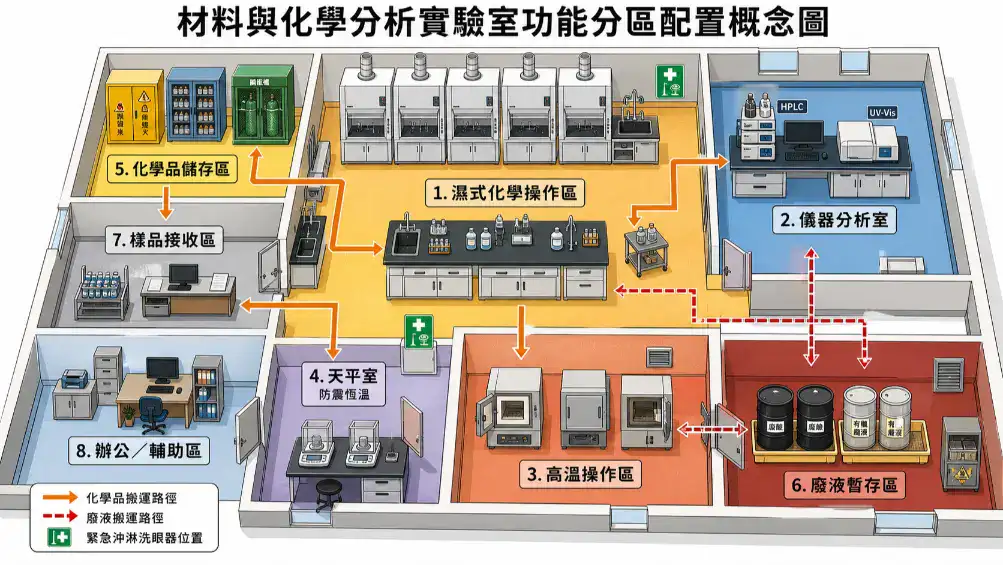

三、材料與化學分析實驗室的功能分區設計
功能分區是化學分析實驗室規劃的骨架，而這類實驗室的分區邏輯和生技 R&D 實驗室不一樣——不是按「潔污梯度」（從乾淨到污染），而是按化學品風險等級和設備環境需求分區。排煙櫃密集的濕式操作區和精密儀器室放在一起，是這類實驗室最常見的設計失誤。
以下是材料與化學分析實驗室常見的功能分區。和其他類型的實驗室一樣，不是每間都需要完整配置所有分區——規模小的可以合併，規模大的可以再細分。
濕式化學操作區（排煙櫃密集區）
這是材料與化學分析實驗室裡面積最大、通風需求最高的區域。酸鹼消化、有機萃取、樣品前處理、化學滴定、溶液配製——所有涉及揮發性或腐蝕性化學品的操作都在這裡進行。

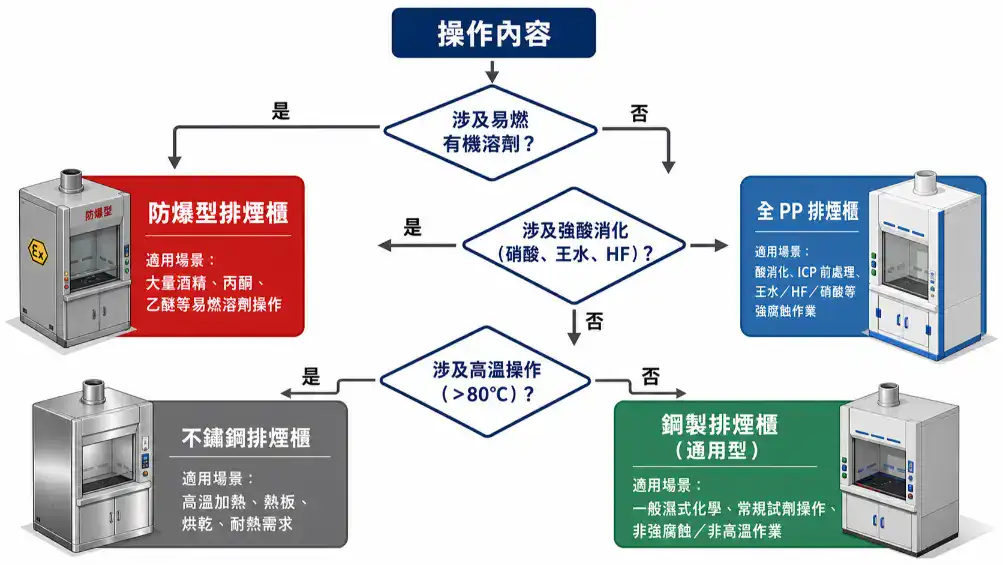

排煙櫃是這個區域的主角。材質選擇取決於操作的化學品類型：
- 鋼製排煙櫃（表面環氧樹脂烤漆）：適合多數有機溶劑和一般化學操作，是最通用的選擇
- 全 PP 排煙櫃：適合強酸消化（硝酸、鹽酸、王水）和高腐蝕性操作，耐酸鹼性比鋼製好很多，但耐溫上限較低（連續使用保守上限約 80°C，依板材等級而異）
- 不鏽鋼排煙櫃：適合高溫操作或需要同時耐有機溶劑和耐熱的場景，但成本較高
- 防爆型排煙櫃：是否需要防爆型，不應只看是否使用易燃溶劑，而要依溶劑種類、使用量、揮發速率、操作方式、是否可能形成爆炸性氣氛、電氣設備配置與危險場所分類評估
排煙櫃之間的操作空間也需要規劃。兩台排煙櫃之間的走道建議至少 150 cm（讓兩人可以背對背同時操作），排煙櫃前方的操作深度至少 100 cm。這些尺寸在空間緊迫的實驗室裡常常被壓縮，結果就是操作人員轉身就會撞到背後的人或設備。
儀器分析室
HPLC、GC、UV-Vis 分光光度計、FTIR 紅外線光譜儀——這些精密分析儀器需要的環境和排煙櫃密集區完全不同。儀器分析室的設計重點是環境穩定性：
- 溫度：建議 20–25°C，日變化量控制在 ±2°C 以內。溫度波動會影響 HPLC 的保留時間穩定性、天平的秤量精度、光譜儀的基線
- 防震：精密天平和光學儀器對振動敏感。如果實驗室在高樓層或靠近馬路，需要評估是否加防震桌或防震基座
- 獨立電力：精密儀器建議使用獨立迴路供電，避免和排煙櫃風機、高溫爐等大功率設備共用迴路
有一個容易被忽略的問題：HPLC 和 GC 即使放在儀器室裡，操作過程中還是會產生有機溶劑蒸氣——HPLC 的廢液收集瓶、GC 進樣過程中的溶劑揮發。儀器室需要有適度的通風（不需要像排煙櫃那樣的排風量，但至少要有換氣），或者在廢液收集瓶上方加裝局部排氣。
高溫操作區
箱型高溫爐（馬弗爐）、管狀高溫爐、消化裝置、烘箱——這些設備的共通特點是散熱量大、運轉溫度高。
高溫操作區的設計要點：
- 散熱通風：高溫爐和烘箱運轉時的散熱量可觀，如果集中放在通風不好的角落，區域溫度會顯著升高。建議這個區域有獨立或加強的排熱通風，而且排熱路徑不要經過儀器分析室
- 電力容量：一台 1200°C 的馬弗爐功率可能在 2–5 kW，管狀高溫爐可能更高。多台高溫爐同時運轉的電力需求不小，規劃階段就要確認電力迴路是否足夠
- 防火材料：高溫設備周圍的桌面和牆面建議使用不燃或耐高溫材質。高溫爐下方不要放可燃物品
如果你的實驗室同時有高溫爐和精密儀器（這在材料科學實驗室裡很常見），把兩者的區域拉開是值得投資的設計決策——高溫爐的散熱和振動（某些爐型有風扇）會影響精密量測的穩定性。
天平室／精密秤量室
分析天平（四位小數）和微量天平（五位小數）對環境條件極為敏感——氣流、振動、溫度變化都會影響秤量結果。
理想做法是設置獨立的天平室或天平區域，配置專用的天平桌（防震桌面，通常是大理石或花崗岩檯面）。天平室的位置應該遠離排煙櫃（氣流干擾）、高溫爐（溫度波動）、走道（振動和開關門氣流）和窗戶（日照溫差）。
如果空間不允許獨立天平室，至少在天平桌周圍設置擋風罩，並確保天平桌不和排煙櫃共用同一面牆——排煙櫃運轉時的氣流擾動會透過牆面傳導到天平桌。
化學品儲存區
化學品儲存是材料與化學分析實驗室規劃中最容易被低估的部分。很多實驗室是「先用再說」，等到化學品越來越多才發現沒有足夠的安全儲存空間，只好把瓶瓶罐罐堆在排煙櫃裡面或實驗桌下面——這不只違反法規，也是安全隱患。
化學品儲存的基本原則是分類分櫃：
- 酸鹼分櫃是底線。酸類和鹼類不能存放在同一個櫃子裡——洩漏時混合會產生劇烈反應和有毒氣體。PP 藥品櫃是存放酸鹼類藥品的常見選擇
- 有機溶劑用防火安全櫃。易燃有機溶劑（丙酮、乙醇、己烷等）需要存放在符合防火標準的防火安全櫃（FM 認證或同等標準），限制存放量。但防火安全櫃主要處理的是易燃液體的儲存需求；具毒性、腐蝕性或與易燃液體不相容的有機化學品，仍應依 SDS 與相容性分開管理，不能只用「有機溶劑」一類全部混放
- 氧化劑和還原劑不共存。過氧化氫、過錳酸鉀等氧化劑要和有機物、還原劑分開存放
- 鹵代溶劑獨立分類。二氯甲烷、氯仿等鹵代溶劑的危害特性和一般易燃有機溶劑不同（多數不可燃但有毒性），不適合直接歸入防火安全櫃，應依 SDS 判斷存放方式
- 揮發性或刺激性化學品用排氣式藥品櫃，櫃內持續抽氣，避免蒸氣在櫃內累積
鋼瓶室設計
如果實驗室使用氣體鋼瓶（氮氣、氬氣、氫氣、乙炔、壓縮空氣等），鋼瓶的存放需要獨立的鋼瓶室或鋼瓶區，設計要點包括：
- 可燃氣體（氫氣、乙炔）和助燃氣體（氧氣）分區存放，和惰性氣體（氮氣、氬氣）也分開
- 通風良好（防止洩漏時氣體累積）、有洩漏偵測
- 鋼瓶以固定架或鐵鏈固定，避免傾倒
- 鋼瓶櫃放在實驗室外或通風良好處，氣體透過管路（氣體管路工程）送入實驗室
實務觀察：材料與化學分析實驗室的排煙櫃數量，往往是整個規劃的定錨點——排煙櫃數量決定了通風系統的規模，通風系統的規模決定了天花板管路空間和空調補氣量，這些又反過來影響可用的淨高和設備配置。所以規劃的第一步通常是「確認需要幾台排煙櫃」，而不是「先畫平面圖」。
廢液收集與暫存區
廢液暫存區需要獨立的空間或明確劃分的區域，不能和一般操作區域混在一起。設計要點在後面的「廢液分流」章節會展開。
樣品接收與前處理區
如果是對外服務的檢測實驗室，樣品接收需要獨立的收件區和登錄空間。樣品從接收到進入分析流程，中間的處理（研磨、切割、秤量、標籤）需要適當的工作檯面和暫存空間。
辦公／資料／輔助區
和其他類型實驗室一樣，辦公區、報告撰寫區、SDS 資料存放、更衣空間、清洗區等輔助空間需要和化學操作區域做物理分隔——不要在辦公區聞到有機溶劑的味道。
四、化學分析實驗室的排煙櫃配置與通風系統整合
這是材料與化學分析實驗室規劃中最具技術挑戰、也最容易出問題的環節。排煙櫃和通風系統不是兩件事，而是同一件事——排煙櫃是通風系統的末端設備，通風系統的能力決定了排煙櫃能不能正常運作。
排煙櫃數量 vs 通風系統規模
以一台 1200 mm 寬、操作窗開啟高度 500 mm、設計面風速 0.5 m/s 的排煙櫃估算，開口面積約 0.6 m²，所需排風量約為 1,080 CMH（立方公尺/小時）。如果有 4 台排煙櫃同時以此條件運轉，總排風量可能達 4,320 CMH；8 台則可能超過 8,600 CMH。
實際設計仍需依排煙櫃型式、操作窗實際開啟高度、同時使用率、VAV/CAV 系統設定與風管壓損進行工程計算——上面的數字只是讓你對通風負載的量級有個概念。
這些排出去的空氣需要等量的新鮮空氣補回來（否則實驗室會變成負壓，門打不開、排煙櫃面風速也會受影響）。而補進來的空氣如果沒有經過空調處理，夏天你就是在用 35°C 的室外空氣補氣——等於空調白開。所以排風量越大，空調負載也越大。
通風系統設計需要同時考慮：
- 風管管徑和管路壓損（管路越長、彎頭越多，壓損越大，風機需要的功率越高）
- 排風機選型（風量、靜壓、防腐蝕等級）
- 補氣路徑和方式（補氣不能打向排煙櫃開口方向，否則會干擾排煙櫃的防護效果）
- 天花板管路空間（風管、補氣管、空調管、電纜線槽都要在天花板裡擠，空間不夠是改建案最常碰到的問題）
詳細的通風工程設計原則，可以參考實驗室通風與排氣系統設計指南（待上線）。
獨立風機 vs 共用風機
排煙櫃少（1–2 台）的實驗室，每台排煙櫃配一台獨立的排風機，系統簡單、互不干擾。但當排煙櫃多了（4 台以上），獨立風機的方式會造成屋頂風機林立、管路複雜、噪音和維護成本都增加。
共用風機（多台排煙櫃接到同一台大型排風機）在大型化學實驗室比較常見，但需要注意：
- 風機放在排煙櫃的下游（通常在屋頂），讓排煙櫃到風機之間的風管維持負壓——萬一風管有洩漏，是外面的空氣被吸進來，而不是有毒氣體漏出去
- 共用系統需要仔細計算每台排煙櫃的風量平衡，避免某台排煙櫃搶走太多風量導致其他台面風速不足
CAV vs VAV：看使用模式決定
CAV（定風量）系統：風機持續以固定風量運轉。簡單可靠，但如果只有一兩台排煙櫃在使用，其他台的前窗是關著的，系統還是在全速排風——浪費能源，也增加不必要的空調負載。
VAV（變風量）系統：每台排煙櫃裝設控制閥門，根據操作窗的開啟高度自動調整風量。前窗打開時增加排風，關閉時減少排風，整體風量跟著使用情況動態調整。
排煙櫃多且使用率不一的化學分析實驗室，VAV 的節能優勢明顯。但 VAV 系統的控制邏輯比 CAV 複雜，初期成本較高，維護也需要更專業的技術支援。對於預算有限或排煙櫃數量少的實驗室，CAV 加上良好的操作習慣（不用時關閉前窗）也是務實的選擇。
廢氣處理
排煙櫃排出的廢氣在離開建築物之前，是否需要經過處理，取決於廢氣的成分和排放量。
有機蒸氣：通常用活性碳吸附處理。活性碳對有機溶劑蒸氣有很好的吸附效果，但需要定期更換（飽和的活性碳不再有吸附能力）。
酸鹼氣體：用洗滌塔（水洗塔）處理。酸氣通過鹼性洗滌液中和，鹼氣通過酸性洗滌液中和。洗滌液需要定期補充和更換。
如果排煙櫃同時處理有機蒸氣和酸氣，可能需要串聯兩套處理設備。串聯順序通常是先過洗滌塔再過活性碳——因為酸氣會降低活性碳的使用壽命。
這些廢氣處理設備會增加排風系統的壓損，風機選型時需要把處理設備的壓損一併算進去。
選型建議：廢氣處理設備的設計和選型，建議在通風系統設計階段就整合進去。等排煙櫃和風管都裝好了再補加廢氣處理設備，風機的靜壓可能不夠推動，到時候要換風機或加裝增壓風機，成本和施工難度都會增加。
五、化學分析實驗室的廢液分類、分流與暫存設計
材料與化學分析實驗室的廢液種類和數量，通常比其他類型的實驗室多。廢液的分類收集不只是環保法規的要求，也是安全的底線——不相容的廢液混在一起，輕則產生有毒氣體，重則引發火災或爆炸。

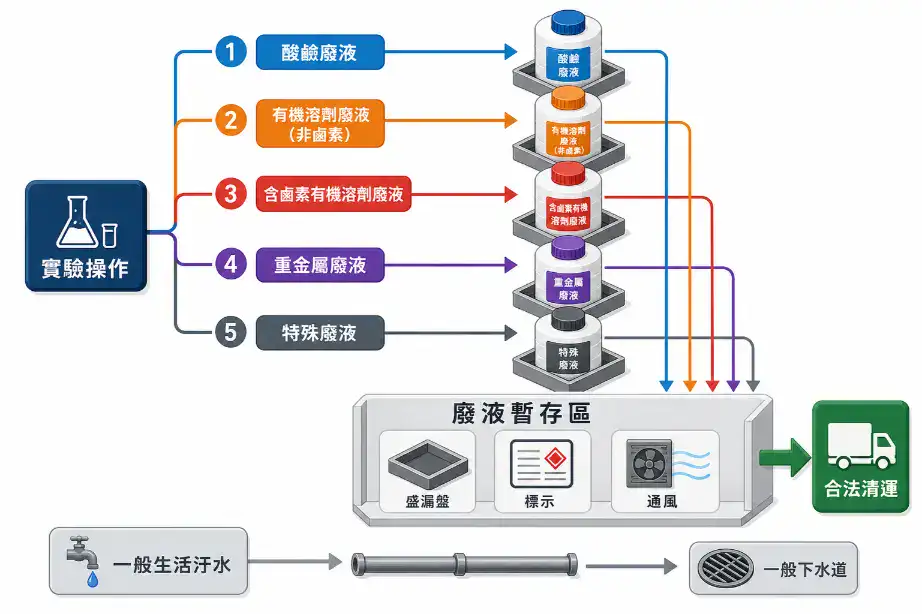

廢液的五大分類
化學分析實驗室的廢液通常可以分成以下幾類（實際分類應依你的操作內容和清運廠商的收集規範確認）：
- 酸鹼廢液（無機）：強酸（硝酸、鹽酸、硫酸）和強鹼（氫氧化鈉）的廢液。酸和鹼應分開收集，不要混合中和後再倒掉——即使 pH 調整到中性，裡面可能還有重金屬或其他管制物質
- 有機溶劑廢液（非鹵素）：丙酮、乙醇、甲醇、己烷、甲苯等不含鹵素的有機溶劑。通常是可燃性廢液
- 含鹵素有機溶劑廢液：二氯甲烷、氯仿、四氯化碳等含鹵素的有機溶劑。這類廢液的處理方式和非鹵素有機溶劑不同，清運費用通常也較高，需要分開收集
- 重金屬廢液：含鉛、鎘、鉻、汞、砷等重金屬的廢液。需要依金屬種類分類或合併收集（依清運規範）
- 特殊廢液：含氰化物、含汞、含六價鉻、過氧化物等特殊成分的廢液，需要獨立收集和特殊處理
排水系統的分流設計
材料與化學分析實驗室的排水系統需要區分三種東西：實驗廢液（裝桶、分類、標示、委外清運）、實驗廢水（如清洗水或經判定可進入廢水處理系統的低濃度廢水）、和生活汙水（一般衛生用水排水）。三者的處理方式完全不同，排水管路也不應混用。
實驗廢液：含有機溶劑、重金屬、強酸強鹼、含鹵素溶劑、氰化物、汞、六價鉻等成分的廢液，應依廢液分類裝桶、標示、暫存並委由合格廠商清運，不應經由水槽或排水管路排放。
實驗廢水管路：排煙櫃杯槽、實驗水槽的清洗水，走獨立的廢水管路，不直接排入一般下水道。管材建議使用耐酸鹼的 PP 管（金屬管在酸性環境下容易腐蝕）。是否需要接中和池或其他處理設備，應依廢水性質、排放許可與環保主管機關要求確認。
生活汙水管路：洗手槽、飲水設備等一般用水的排水，走一般下水道。
這兩套管路在規劃階段就要分開，改建時如果原有建築只有一套排水系統，加設獨立的實驗廢水管路是最常見的改建項目之一。
廢液暫存區的空間需求
廢液暫存區的設計要點：
- 二次圍堵：每個廢液容器都應放在防洩漏的盛漏盤（secondary containment）中，容量需能因應最大單一容器洩漏或多容器同區存放的洩漏風險。實際容量標準應依廢液種類、暫存量、場所規模、主管機關要求與 EHS 規範確認
- 通風：暫存區需要適度通風，避免有機蒸氣累積
- 標示清楚：每個容器標示廢液種類、主要成分、起始收集日期
- 相容性：不相容的廢液不能放在同一個盛漏盤裡
- 暫存量和清運頻率的匹配：暫存空間的大小取決於你的廢液產生量和清運頻率。清運頻率高的（每月一次），暫存空間可以小一些；清運頻率低的（每季一次），暫存空間就要相應加大
六、HPLC、GC、天平與高溫爐：儀器室的環境控制
材料與化學分析實驗室的儀器通常分成兩大類：濕式化學區的前處理設備（在排煙櫃裡操作，環境要求不高），和儀器分析區的精密儀器（環境要求高）。這裡聚焦在精密儀器室的規劃。
HPLC / GC 室
HPLC 和 GC 是材料與化學分析實驗室最常見的精密分析設備。空間規劃要注意：
- 桌面深度：HPLC 系統（幫浦 + 自動進樣器 + 管柱烘箱 + 偵測器）需要的桌面深度至少 60–70 cm，加上電腦和管路空間，整體佔地不小
- 有機溶劑管理：HPLC 的流動相（乙腈、甲醇等）和廢液收集都在儀器室內。廢液瓶建議加裝局部排氣或密封蓋，避免有機蒸氣在室內累積
- 溫度穩定：HPLC 的保留時間對溫度變化敏感，建議室溫日變化控制在 ±2°C 以內
- 廢液收集：HPLC 和 GC 每天產生的廢液量不大但持續累積，需要在桌下或近處規劃廢液收集容器的位置
光譜儀器室
UV-Vis 分光光度計、FTIR 紅外線光譜儀、螢光光譜儀等光學儀器對振動和溫度都有一定的敏感度。FTIR 中的某些干涉儀對振動特別敏感，建議放在低振動的環境（避免靠近壓縮機、真空幫浦或人員走動頻繁的走道）。
如果有多台光譜儀器，集中放在同一個儀器室裡共享穩定的環控條件，通常比分散放在各處更容易管理。
高溫爐 / 烘箱區
高溫爐和烘箱的空間規劃前面在分區章節已經提過。補充幾個設備選型和空間的連動問題：
- 管狀高溫爐通常需要氣體保護（氮氣、氬氣），管路走向要從鋼瓶區到高溫爐的位置規劃好
- 馬弗爐的尺寸差異很大（從桌上型到落地型），選型時要確認現有桌面的承重和空間是否足夠
- 多台高溫爐同時運轉的電力需求，需要在電力設計階段就預留足夠的迴路容量
七、動線設計與人員安全
材料與化學分析實驗室的動線設計，和生技 R&D 實驗室的「人員淨化動線」不同，這類實驗室的動線重點是化學品搬運路徑和緊急疏散。
化學品搬運路徑
化學品從收貨到進入儲存區、從儲存區到使用點（排煙櫃），再到使用後的廢液搬運，整條路徑上的安全性需要在規劃階段考量：
- 搬運路徑避免經過精密儀器區域（震動、碰撞風險）
- 搬運路徑上有緊急沖淋洗眼器可及，發生潑濺時能在短時間內抵達
- 酸鹼和有機溶劑的搬運路徑不要經過同一條狹窄走道
緊急疏散
化學分析實驗室的逃生動線有幾個特殊考量：
- 排煙櫃通常靠牆或靠窗排列，操作人員的逃生方向應該是背對排煙櫃往出口走——也就是說，排煙櫃應該離出口最遠，人在排煙櫃前操作時，背後就是往出口的方向
- 走道寬度至少 120 cm（雙向逃生）
- 高風險化學操作區、特定化學設備區或大型化學實驗室，應避免形成單一出口的死巷配置，並優先規劃雙向避難。實際出口數量、走道寬度與避難配置，應依建築、消防、職安與現場風險評估確認
緊急應變設施
- 緊急沖淋洗眼器：可參考 ANSI/ISEA Z358.1 常見原則，人員在暴露後應能於約 10 秒內、經無障礙路徑抵達設備。若涉及強腐蝕性或高危害化學品，距離與配置應依風險評估提高要求
- 滅火器：配置適合化學火災的滅火器（ABC 乾粉或 CO₂，不要只放水基型）
- 洩漏處理材料（中和劑、吸附劑）：在化學品使用區域附近備妥
- 化學品安全淋浴和排水：緊急沖淋的排水要考慮是否需要經過中和處理

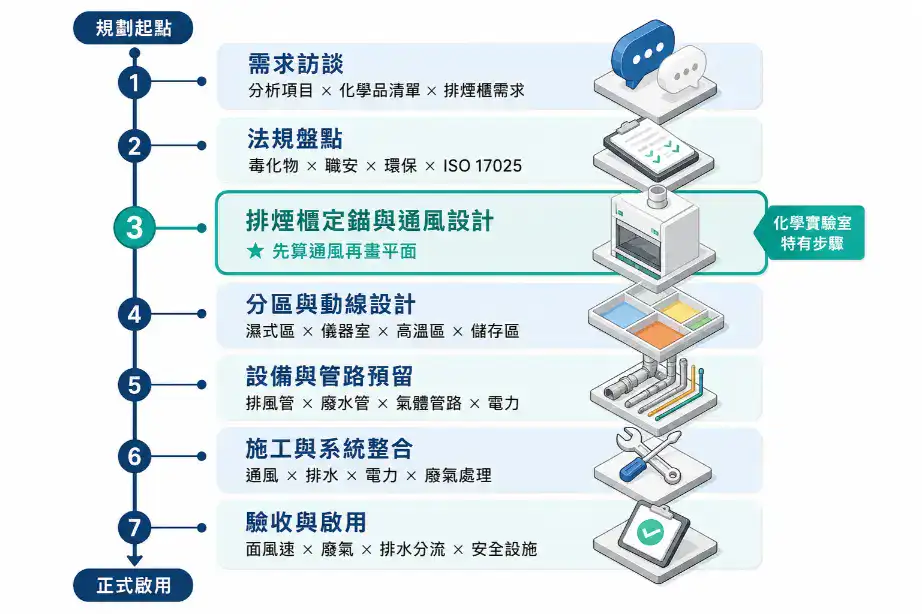

八、材料與化學分析實驗室的規劃流程
材料與化學分析實驗室的規劃流程和一般實驗室的框架類似（可參考實驗室規劃設計完整手冊），但有幾個這類實驗室特有的環節。
步驟一：需求訪談——從分析項目定義空間需求
第一步是釐清「這間實驗室要做什麼分析」和「要用什麼化學品」。需要確認的事項：
- 分析項目和方法（酸消化？有機萃取？HPLC？GC？XRF？高溫爐灰化？）
- 化學品清單和危害分類（哪些是毒化物？哪些是易燃有機溶劑？用量多大？）
- 排煙櫃需求數量和類型（鋼製？PP？防爆？）
- 是否需要 ISO 17025 認證或其他認證
- 既有空間條件（天花板高度、承重、既有排水管路）
步驟二：法規盤點
根據化學品清單，盤點適用的法規要求：毒化物管理、職安法規、環保廢液和廢氣排放、ISO 17025（如適用）。
步驟三：排煙櫃數量定錨與通風設計
這一步是材料與化學分析實驗室特有的。先確認排煙櫃的數量和類型，然後計算排風量，再設計風管、排風機和補氣系統。通風設計定了之後，天花板的管路空間、空調主機的容量也就跟著確定。排煙櫃數量是整個規劃的「錨」。
步驟四：分區與動線設計
根據排煙櫃的位置和通風管路走向，安排各功能分區。濕式操作區（排煙櫃密集）、儀器分析室（環境穩定）、高溫區（散熱）、天平室（防震恆溫）、化學品儲存、廢液暫存——這些分區的相對位置需要考慮通風管路、排水分管和動線安全。
步驟五：設備清單與管路預留
列出設備清單，同時預留管路。化學分析實驗室需要預留的管路比其他類型多——排風管、補氣管、實驗廢水管、生活汙水管、氣體管路（鋼瓶到使用點）、電力迴路（高溫爐和精密儀器分開）。
步驟六：施工與系統整合
施工階段的重點是通風系統、排水系統和電力系統的整合。化學分析實驗室的管路比一般辦公裝修複雜得多，建議由有實驗室建置經驗的團隊統籌。
步驟七：驗收與啟用
驗收重點：
- 排煙櫃面風速測試（每台都要測，確認在設計範圍內）
- 廢氣處理設備效能確認
- 排水系統分流確認（實驗廢水和生活汙水確實分管）
- 化學品儲存區的通風和標示
- 緊急沖淋洗眼器功能測試
- 電力迴路和接地測試
常見問題 FAQ
Q1：材料與化學分析實驗室需要幾台排煙櫃？
排煙櫃數量取決於操作內容、同時操作的人數和化學品種類。一個粗略的估算方式：每位同時操作的研究人員至少需要一台排煙櫃的操作位（不是一台櫃子，而是一個可用的操作位——一台 1800mm 寬的排煙櫃可以算兩個操作位）。如果操作涉及多種不相容化學品（例如酸消化和有機萃取需要分開的排煙櫃），數量還要往上加。但排煙櫃數量不能只看「需要幾台」，更要看「通風系統撐得起幾台」——先和通風工程團隊一起評估。
Q2：排煙櫃和通風系統的預算大概佔多少？
在材料與化學分析實驗室的總建置預算中，排煙櫃（含風管、排風機、補氣系統和廢氣處理設備）通常是佔比最高的單一項目。具體比例會因排煙櫃數量、通風系統複雜度和廢氣處理需求而有很大差異，不適合給一個固定百分比。但可以說，如果你在規劃預算時沒有把通風系統放在最大項，很可能低估了。
Q3：有機溶劑的儲存上限是多少？
有機溶劑的儲存量受法規和防火安全標準限制。防火安全櫃的存放量有明確上限（依櫃體容量和防火等級而定），實驗室內的易燃液體總量也有消防法規的限制。具體數字應依當地消防和職安法規確認。一般原則是「用多少買多少」，避免在實驗室內囤積大量易燃溶劑。
Q4：ISO 17025 認證對實驗室空間有什麼要求？
ISO 17025 不會規定具體的空間尺寸或設備配置，但它要求實驗室能展示「環境條件不影響測試結果的有效性」和「不相容活動有適當隔離」。在實際稽核中，評審員會看：溫濕度是否有監測和紀錄、天平是否在防震恆溫的環境中操作、樣品處理和分析是否有適當隔離、化學品儲存是否符合安全要求。這些都會反映在空間設計上。
Q5：既有空間改建成化學分析實驗室，最常遇到什麼問題？
改建最常遇到的三個問題：
天花板管路空間不足。排煙櫃的風管需要在天花板內走管，既有空間的天花板高度如果本來就不高，加上風管之後可用淨高可能不夠。特別是多台排煙櫃的風管匯集處，管徑會很大。
排水系統改線困難。既有建築通常只有一套排水系統，要加設獨立的實驗廢水管路需要在地板下或牆內加管，施工難度和對既有結構的影響都不小。
空調容量不足。排煙櫃排出的空氣需要等量的空調補氣，既有空調主機可能沒有預留這個冷量，需要增設獨立空調或擴充既有系統。
Q6：材料分析和化工品管的實驗室設計差在哪？
兩者在設備上有很多重疊（排煙櫃、HPLC、天平），但設計思維的側重點不同。材料分析實驗室（R&D 導向）更強調設備的多樣性和空間彈性，因為研究方向會變化；化工品管實驗室（QC 導向）更強調流程的標準化和穩定性，分析方法相對固定，空間配置也比較定型。如果你的品管實驗室有 ISO 17025 認證需求，環境條件管控和文件管理的空間需求會比一般 R&D 實驗室更嚴格。
Q7：怎麼選擇材料與化學分析實驗室的規劃廠商？
選擇規劃廠商時，建議確認幾個面向：
- 有化學實驗室的實際建置經驗：化學實驗室的通風整合、廢液分管和化學品儲存設計，和一般辦公裝修完全不同。沒做過化學實驗室的廠商，很容易在排煙櫃風管整合和廢氣處理上踩坑
- 能整合排煙櫃和通風系統：排煙櫃和風管不是分開發包就能搞定的，兩者需要一起設計、一起驗收
- 了解化學品法規：廠商需要理解毒化物管理、廢液分類和排放要求，才能在設計階段就把合規需求做進去
- 提供驗收和後續服務：排煙櫃面風速測試、廢氣處理效能確認、通風系統平衡——這些啟用後的測試和維護，最好在規劃階段就確認廠商能提供
