FTIR 傅立葉轉換紅外線光譜儀
FTIR 傅立葉轉換紅外線光譜儀透過紅外光與分子官能基的吸收特性,是有機物結構鑑定、材料成分分析、藥品純度確認的主力儀器。選型時需先釐清樣品型態(固體、液體、薄膜、氣體、微粒)與分析目標(快速 QC、研究級鑑定、微區成分、化學影像),這些變數會同時決定主機規格、配套附件與是否需要顯微紅外模組。本頁整理 JASCO FTIR-4X / 6X / 8X 主機與 IRT 顯微紅外模組的選型導引,協助釐清需求並評估完整配置。若希望先理解 FTIR 與其他光譜儀的差異,可參考光譜儀五大類選型總覽。
FTIR 主機快速分流表
JASCO FTIR 主機分為三款,從基本款 FTIR-4X 到研究級的 FTIR-8X,差異不只在訊雜比與解析度,還包括擴充能力與獨有功能(如 Step Scan 時間解析、真空光學系統)。三款主機都可加裝顯微紅外模組擴充微區分析能力。
| 機型 | 規格定位 | 適合場景 | 獨有功能 |
|---|---|---|---|
| FTIR-4X | 基本款 | 教學、QC 例行檢測、入門研究 | Rapid Scan(選配)、小型化設計 |

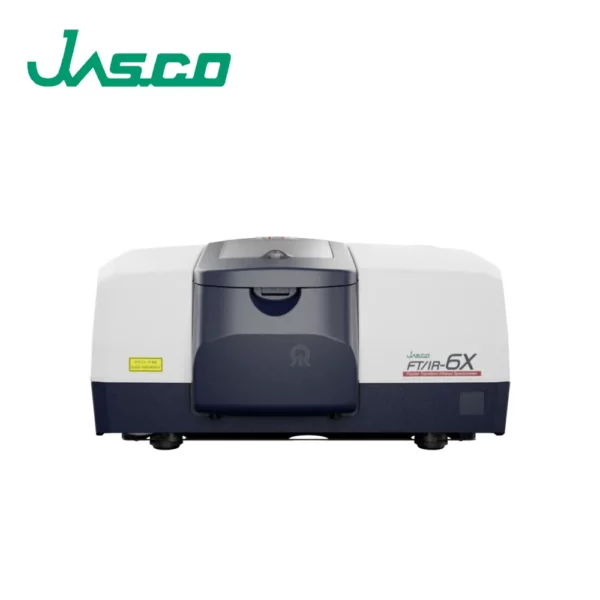

| FTIR-6X | 標準研究款 | 主流研究、藥品鑑定、材料分析 | 真空光學系統(選配)、Rapid Scan、可擴充至 25,000 cm⁻¹ |

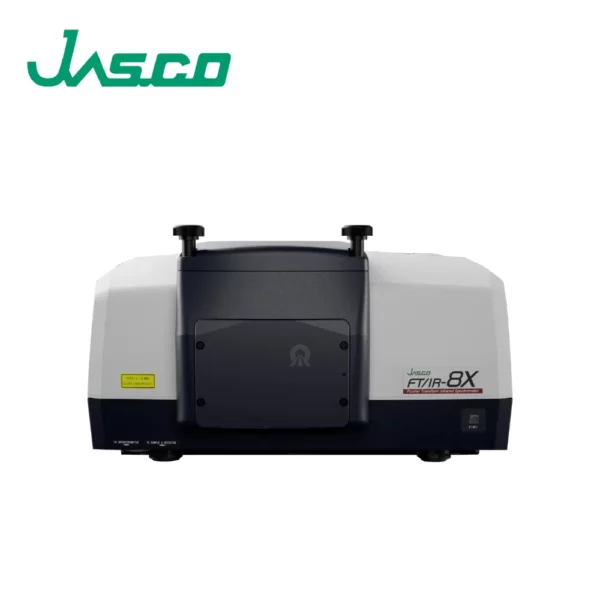

| FTIR-8X | 高解析研究級 | 時間解析光譜、極低濃度檢測、特殊研究 | Step Scan(微秒/奈秒級時間解析)、最高 0.07 cm⁻¹ 解析度、訊雜比 55,000:1 |
實務觀察:FTIR-4X 跟 FTIR-6X 的選擇,實務上多數客戶低估了「擴充能力」這項。例如想之後加裝顯微紅外、或進階到時間解析光譜的研究團隊,從 6X 起跳會比較有彈性。8X 則是訊雜比敏感、需要 Step Scan、或要做全頻段(25,000–20 cm⁻¹)研究時才會考慮。
顯微紅外模組分流表
顯微紅外是 FTIR 主機的擴充模組,將紅外光譜分析延伸到微區、單一顆粒、化學影像層級。五款 IRT 系列從入門款到陣列式 FPA 高速成像,差別主要在檢測器、空間解析度、Mapping 速度與自動化程度。
| 機型 | 核心特性 | 適合場景 |
|---|---|---|
| IRT-1000 | 小型嵌入式顯微(置入樣品室)、DLATGS 檢測器不需液氮 | 預算控制、樣品約 20 μm 以上的簡單微區分析 |
| IRT-5100 | 標準顯微、可裝雙檢測器(MCT + DLATGS)、3X 光學變焦觀察 | 微小顆粒、污染物異物鑑定、單點與線段分析 |
| IRT-5200 | IQ Mapping(樣品台不動即可面映射)、MCT 檢測器、選配 XYZ 自動載台 | 化學影像主力、表面分布、層狀樣品成分映射 |

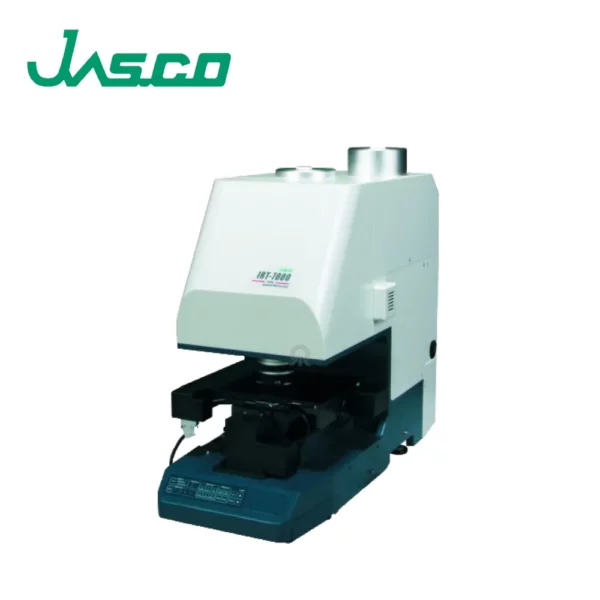

| IRT-7100 | 全自動 + 標配 XYZ 載台、可升級陣列式檢測器(16 通道) | 大面積 Mapping、ATR 多點分析、需自動化的研究/QC 場域 |

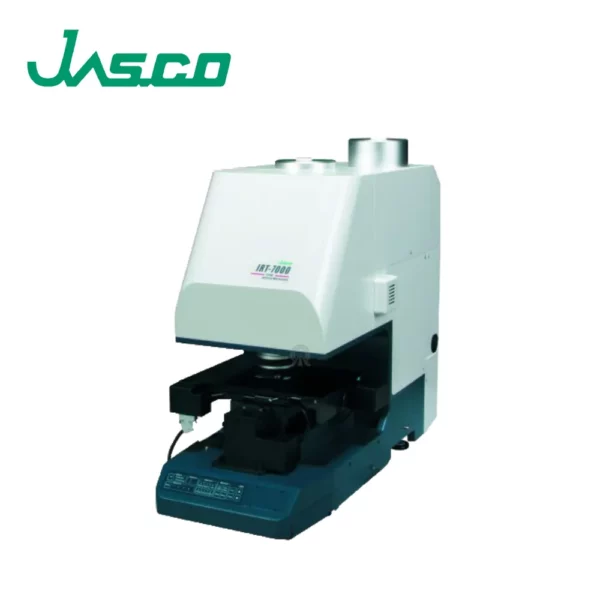

| IRT-7200 | 標配雙檢測器(16 通道線性陣列 + 單點 MCT)、最高速 FPA 化學影像 | 生醫切片化學影像、研究級成像、微塑膠快速篩檢 |
選型建議:IRT-1000 與 IRT-5000/7000 系列差異不只規格,還包含安裝方式。IRT-1000 直接放入 FTIR 主機的樣品室(像放 ATR 附件那樣),無需光學校正;IRT-5100/5200/7100/7200 則是獨立外接式顯微,需要外部光學介面,空間需求和安裝校正都更複雜。空間有限或預算敏感的場域,IRT-1000 是合理起點。
FTIR 選型導引
一、第一步:先確認樣品型態與分析目標
FTIR 選型最容易踩坑的環節,是還沒釐清樣品型態就直接看主機規格。樣品型態(液體、固體、薄膜、氣體、粉末、微粒)會決定需要哪些附件,而附件的選擇有時候會反過來限制主機規格(例如某些 ATR 附件需要主機提供特定光路介面)。
分析目標方面,「快速 QC」「研究級鑑定」「微區成分分析」「化學影像」對應的配置截然不同。前者可能 FTIR-4X 加上 ATR 附件就夠,後者可能要 FTIR-6X 加 IRT-5200 或 7100。
二、FTIR 主機三款的階梯式選擇
FTIR-4X、6X、8X 是同一光學設計的階梯式產品線。差異主要在三個維度:
- 訊雜比與解析度:從 4X 的標準水準到 8X 的 55,000:1、0.07 cm⁻¹,微弱訊號與細節分析需求愈高,愈往階梯上端選
- 擴充能力:6X 與 8X 可加裝真空光學系統、全頻段(25,000–20 cm⁻¹)、Rapid Scan/Step Scan 等研究級功能;4X 主打輕量化與成本控制
- 顯微紅外相容性:三款都可加裝 IRT 系列,但需要全自動化大面積 Mapping 的場域,搭配 6X 或 8X 較常見
教學或 QC 為主、樣品較單純的場域,FTIR-4X 通常已足夠;研究實驗室或預期會擴充顯微紅外的場域,從 FTIR-6X 起跳較有彈性;特殊研究需求(時間解析、極低濃度、全頻段)才考慮 FTIR-8X。
三、什麼時候需要加裝顯微紅外模組?
需要看到「樣品哪一個點」的化學成分,而不只是整體平均成分時,就需要顯微紅外。常見觸發加裝顯微紅外的需求:
- 聚合物薄膜上的小污染物或缺陷分析
- 多層複合材料的每一層成分鑑定
- 微塑膠顆粒鑑定(環境與食品檢測)
- 藥品微區成分分布(包衣均勻度、結晶相分布)
- 生醫組織切片化學影像
- 半導體晶圓表面污染物
- 犯罪鑑識微量證物(纖維、塗料、塑膠碎片)
如果樣品本身均勻、或可直接整體量測就能取得需要的資訊,一般 FTIR 主機加合適附件(ATR、KBr 壓片、漫反射)就足夠,不一定要加顯微紅外。深入了解顯微紅外的應用可參考FTIR 顯微紅外光譜儀完整解析。
四、顯微紅外五款的階梯式選擇
IRT 系列的選擇邏輯主要看三件事:
- 是否需要 Mapping(化學影像):不需要 → IRT-1000、IRT-5100;需要單點映射 → IRT-5200(IQ Mapping);需要快速大面積映射 → IRT-7100、IRT-7200
- 是否需要全自動化:手動操作可接受 → IRT-5100、IRT-5200;需要無人值守跑樣 → IRT-7100、IRT-7200(標配 XYZ 自動載台)
- 是否需要陣列式 FPA 影像:不需要 → IRT-1000 至 5200;需要快速 FPA 化學影像 → IRT-7100(可升級)、IRT-7200(標配)
IRT-5200 跟 IRT-7100/7200 的差異是初次採購最容易混淆的點。簡化判斷:IQ Mapping 適合「單點高品質光譜的多點映射」,陣列式 FPA 適合「整片區域同時成像」——前者光譜品質優先,後者速度與面積優先。
五、ATR 等樣品附件的搭配
FTIR 採購最常見的踩坑是「先買主機,附件等開機才想到」。實務上,附件直接決定樣品能不能上機。常用 FTIR 附件包括:
- ATR(衰減全反射):粉末、薄膜、表面、半固體樣品最常用,基本上是 FTIR 標配附件
- KBr 壓片:粉末樣品的傳統製樣法,搭配壓片器使用
- 漫反射(DRIFTS):無法壓片或散射性強的粉末
- 掠角反射:薄膜表面分析
- 氣體槽:氣體成分分析(長光程氣體槽可達 ppb 級)
- 穿透量測附件:透明液體樣品或薄膜的穿透光譜
- MAIRS 測量單元:薄膜的多角度入射光譜分析
採購前建議盤點所有預期應用場景,把附件當作主機的延伸來估算預算與空間。某些附件(如氣體槽長光程版本)體積接近主機本身的一半,空間規劃時要納入考量。
六、安裝環境與整廠規劃考量
FTIR 對環境敏感程度比一般儀器高,常見需考量的環境因素:
- 水氣與 CO₂ 干擾:FTIR 光譜會明顯受空氣中水氣與 CO₂ 影響,故主機通常需要乾燥空氣或氮氣吹掃,管路要在規劃階段配好;6X/8X 還可選真空光學系統徹底排除影響
- 振動:光學系統對地面震動敏感,應遠離壓縮機、真空幫浦、冷凍離心機
- 溫濕度:穩定空調環境,避免陽光直射;濕度過高也會加速吸濕性附件(如 KBr 視窗)劣化
- 電力:穩定 AC 電源,搭配 UPS 避免突然斷電損害雷射或檢測器
- 空間:顯微紅外、自動載台、氣體槽等都會明顯增加佔地,規劃時要把擴充後的尺寸算進去
完整環境規劃可參考實驗室光譜儀安裝環境規劃指南。
應用情境 → 配置對應矩陣
下表整理常見應用情境對應的 FTIR 配置建議,可作為採購評估起點。實際配置仍需依樣品數量、預算、操作人員背景綜合判斷。
| 應用情境 | 建議主機 | 是否加顯微 | 配套附件 |
|---|---|---|---|
| 高分子塑膠粒例行鑑定 | FTIR-4X | 否 | ATR |
| 藥品純度與成分鑑定 | FTIR-4X 或 FTIR-6X | 否 | ATR + KBr 壓片 |
| 薄膜上微小污染物分析 | FTIR-4X 或 FTIR-6X | + IRT-5100 | — |
| 多層複合材料層析分析 | FTIR-6X | + IRT-5200(IQ Mapping) | — |
| 微塑膠大量篩檢 | FTIR-6X | + IRT-7100 或 7200 | — |
| 生醫組織切片化學影像 | FTIR-6X | + IRT-7200 | — |
| 氣體成分分析(製程或環檢) | FTIR-4X 或 FTIR-6X | 否 | 長光程氣體槽 |
| 時間解析光譜研究 | FTIR-8X | 視應用 | Step Scan 模組 |
| 遠紅外或全頻段研究 | FTIR-8X + 真空光學系統 | 視應用 | 遠紅外光源與檢測器 |
跨界搭配:FTIR 與其他光譜儀的整合
FTIR 在多儀器實驗室通常不會單獨配置,以下幾種搭配組合在實務上經常出現。
| 搭配組合 | 應用場景 |
|---|---|
| FTIR + HPLC | HPLC 分離後 FTIR 鑑定,有機合成與藥品分析互補組合 |
| FTIR + UV-Vis | FTIR 看官能基,UV-Vis 做定量分析,化學/材料實驗室常見組合 |
| FTIR + 螢光光譜儀 | FTIR 確認結構,螢光標記偵測,光物理與材料研究組合 |
| FTIR + 樣品濃縮乾燥前處理 | 前處理是 FTIR 訊號品質的基礎,大部分樣品都需要先濃縮、乾燥或純化 |
更多 FTIR 與其他光譜儀的選擇邏輯可參考JASCO FTIR 系列總覽與JASCO 顯微紅外系列總覽產品介紹頁,或閱讀FTIR、UV-Vis、螢光光譜儀差異與選擇邏輯深入比較三大主力光譜儀。
FTIR 選型諮詢與配置規劃
FTIR 的選型決策橫跨主機規格、顯微模組、樣品附件、安裝環境與整廠整合多個層次,以下整理三類延伸資源,協助進一步釐清需求。
實驗室規劃與設備整合
FTIR 對振動、溫濕度、氣體吹掃管路、電力穩定性都有具體要求,單機搬入既有空間容易發現環境條件不足,造成訊號漂移或長期儀器壽命受影響。整廠規劃時把 FTIR 環境一併考量,可以避免後續逐項補救。
- 實驗室規劃與建置經理人 — 規劃、機電工程、空間裝修、設備整合一站式服務
- 實驗室建置完整解決方案 — 規劃 + 工程 + 設備統包
- 科學儀器經理人 — 跨品牌實驗室儀器選型與配置顧問
相關設備分類
FTIR 實驗室通常與下列幾類設備並列出現,選型時可一併評估。
- 光譜儀五大類選型總覽 — FTIR 與其他光譜儀的整體比較
- UV-Vis 分光光度計 — 化學/材料實驗室與 FTIR 常見搭配
- 螢光光譜儀 — 高靈敏度標記分析
- HPLC 高效液相層析 — 分離後 FTIR 鑑定的常見組合
- 樣品濃縮乾燥前處理設備 — FTIR 訊號品質的基礎
延伸閱讀
以下文章可深入了解 FTIR 與光譜儀的選型邏輯與規劃要點。
- 實驗室光譜儀完整選型指南 — 光譜儀五大類的整體比較
- FTIR、UV-Vis、螢光光譜儀差異與選擇邏輯 — 三大主力光譜儀比較
- FTIR 顯微紅外光譜儀完整解析 — 顯微紅外的深入應用
- 實驗室光譜儀安裝環境規劃指南 — 振動、溫濕度、電力、空間需求
- 光譜儀校正、驗證與例行維護指南 — 上機後的長期維護考量
不確定該選哪一款 FTIR,或希望從整廠規劃角度評估
FTIR 選型涉及主機規格、顯微模組、樣品附件、合規軟體與安裝環境多個層次,單機選型與整廠規劃可一併評估。原拓提供 JASCO FTIR 全系列的選型評估、安裝環境規劃與後續維護銜接;若有特殊規格需求,亦能依需求協助評估其他配置。歡迎來電或填寫表單討論您的應用需求。
相關文章
常見問題解答
FTIR-4X、FTIR-6X、FTIR-8X 三款主機該怎麼選?
三款 FTIR 主機是同一光學設計的階梯式產品線,選擇邏輯主要看三件事。
第一是訊雜比與解析度需求。FTIR-4X 是基本款,適合教學、QC 例行檢測;FTIR-6X 訊雜比 47,000:1、最高解析度 0.25 cm⁻¹,適合主流研究與藥品鑑定;FTIR-8X 訊雜比 55,000:1、最高解析度 0.07 cm⁻¹,專為微弱訊號與細節分析設計。
第二是擴充能力。6X 與 8X 可加裝真空光學系統、全頻段(25,000–20 cm⁻¹)擴充、Rapid Scan 或 Step Scan 等研究級功能;4X 主打輕量化與成本控制,可加 Rapid Scan 但無真空與 Step Scan。
第三是顯微紅外擴充計畫。三款主機都可加裝 IRT 顯微紅外系列,但需要全自動化大面積 Mapping 的場域,搭配 6X 或 8X 是常見做法。
簡化判斷:教學與 QC 場域 FTIR-4X 已足夠;研究實驗室或預期擴充顯微紅外從 FTIR-6X 起跳較有彈性;時間解析光譜、極低濃度檢測、全頻段研究才考慮 FTIR-8X。完整比較可參考FTIR、UV-Vis、螢光光譜儀差異與選擇邏輯。
什麼時候需要加裝顯微紅外模組?和一般 FTIR 量測差在哪裡?
一般 FTIR 測得的是樣品「整體平均」的紅外光譜,顯微紅外則可看到樣品「特定位置」的成分。當樣品本身不均勻、或需要分析微小區域時,就需要顯微紅外。
常見觸發加裝顯微紅外的需求包括:聚合物薄膜上的小污染物、多層複合材料的每一層成分、微塑膠顆粒鑑定、藥品微區成分分布、生醫組織切片化學影像、半導體晶圓表面污染物、犯罪鑑識微量證物分析。
如果樣品本身均勻、或可直接整體量測就能得到需要的資訊,一般 FTIR 主機加合適附件(ATR、KBr 壓片、漫反射)就足夠,不需要顯微紅外。深入了解顯微紅外的原理與應用可參考FTIR 顯微紅外光譜儀完整解析。
IRT-5200 的 IQ Mapping 和 IRT-7100、IRT-7200 的陣列式檢測器有什麼差別?
兩者都是顯微紅外的「化學影像」技術,但運作方式與適用場景不同。
IQ Mapping(IRT-5200 標配,IRT-7100 也有)是「樣品台不動,自動掃描多個測量點」的技術,每個點都得到完整光譜,光譜品質與單點測量相同;優點是光譜品質高、ATR 多點 Mapping 不會移動樣品影響接觸面;限制是大面積映射速度有限。
陣列式檢測器(IRT-7200 標配雙檢測器,IRT-7100 可升級)是「一次同時擷取多個位置的訊號」,以 16 通道線性陣列為例,單次掃描可同時量到 16 點,大面積映射速度明顯提升;適合微塑膠快速篩檢、生醫組織切片成像等需要快速覆蓋大面積的應用。
簡化判斷:光譜品質優先、需要精準定點 → IRT-5200 的 IQ Mapping;速度與面積優先、需要快速成像 → IRT-7100(可升級)或 IRT-7200(陣列檢測器標配)。
FTIR 選購時,除了主機規格,哪些樣品附件容易在採購階段漏掉?
FTIR 採購最常見的踩坑是「先買主機,附件等開機才想到」。實務上,附件直接決定樣品能不能上機,容易在採購階段漏掉的附件包括:
- ATR 附件:粉末、薄膜、表面、半固體樣品最常用,基本上是 FTIR 標配附件,但有單反射 ATR、多反射 ATR、菱形/鍺/矽不同晶體選擇
- KBr 壓片器:粉末樣品傳統製樣法,壓片器與 KBr 粉末耗材都要納入
- 漫反射(DRIFTS)附件:無法壓片或散射性強的粉末
- 掠角反射附件:薄膜表面分析
- 氣體槽:氣體成分分析,長光程版本可達 ppb 級
- 穿透量測附件:透明液體樣品或薄膜
- MAIRS 測量單元:薄膜的多角度入射光譜分析
採購前建議盤點所有預期應用場景,把附件當作主機的延伸來估算預算與空間。某些附件(如長光程氣體槽)體積接近主機本身的一半,空間規劃時要納入考量。
FTIR 安裝對實驗室空間和環境有哪些要求?需要氮氣或乾燥空氣嗎?
FTIR 對環境敏感程度比一般儀器高,通常需要考量五個面向。
第一是水氣與 CO₂ 干擾。FTIR 光譜會明顯受空氣中水氣與 CO₂ 影響,主機通常需要乾燥空氣或氮氣吹掃,管路要在規劃階段就拉好;FTIR-6X 與 8X 還可選真空光學系統徹底排除影響,但需要對應的真空配置。第二是振動,光學系統對地面震動敏感,需遠離壓縮機、真空幫浦、冷凍離心機。第三是溫濕度,穩定空調環境,避免陽光直射;濕度過高也會加速吸濕性附件(如 KBr 視窗)劣化。第四是電力,穩定 AC 電源,建議搭配 UPS 避免突然斷電損害雷射或檢測器。第五是空間,顯微紅外、自動載台、長光程氣體槽等都會明顯增加佔地,規劃時要把擴充後的尺寸算進去。
整廠規劃時把這些放進去,可避免後續逐台補空間、補管路、補空調的反覆改造。完整環境規劃可參考實驗室光譜儀安裝環境規劃指南。
