氣體管路工程：實驗室氣體配管與鋼瓶室規劃
原拓科技提供實驗室氣體管路工程的規劃與施工服務。氣體管路工程涵蓋氣體配管、鋼瓶室規劃、減壓閥組、流量控制、洩漏偵測等設施，將高壓鋼瓶中的氣體安全、穩定地輸送到實驗桌上的各台儀器。
實驗室常用的氣體包含氮氣（N₂）、氬氣（Ar）、氦氣（He）、氫氣（H₂）、乙炔（C₂H₂）、壓縮空氣、二氧化碳（CO₂）等，每種氣體的管材選擇、安全要求與配管規範都不同。特別是可燃性氣體（氫氣、乙炔）與助燃性氣體（氧氣）必須分開儲存與分開配管，否則會有爆炸風險。
氣體管路工程的服務項目
- 鋼瓶室規劃：依氣體種類分區儲存（可燃性與助燃性分開），通風良好、防日曬、防傾倒固定、氣體洩漏偵測器。
- 配管材質選擇：不鏽鋼管（高純度氣體）、銅管（一般氣體）、PTFE 內襯管（腐蝕性氣體），依氣體特性選定。

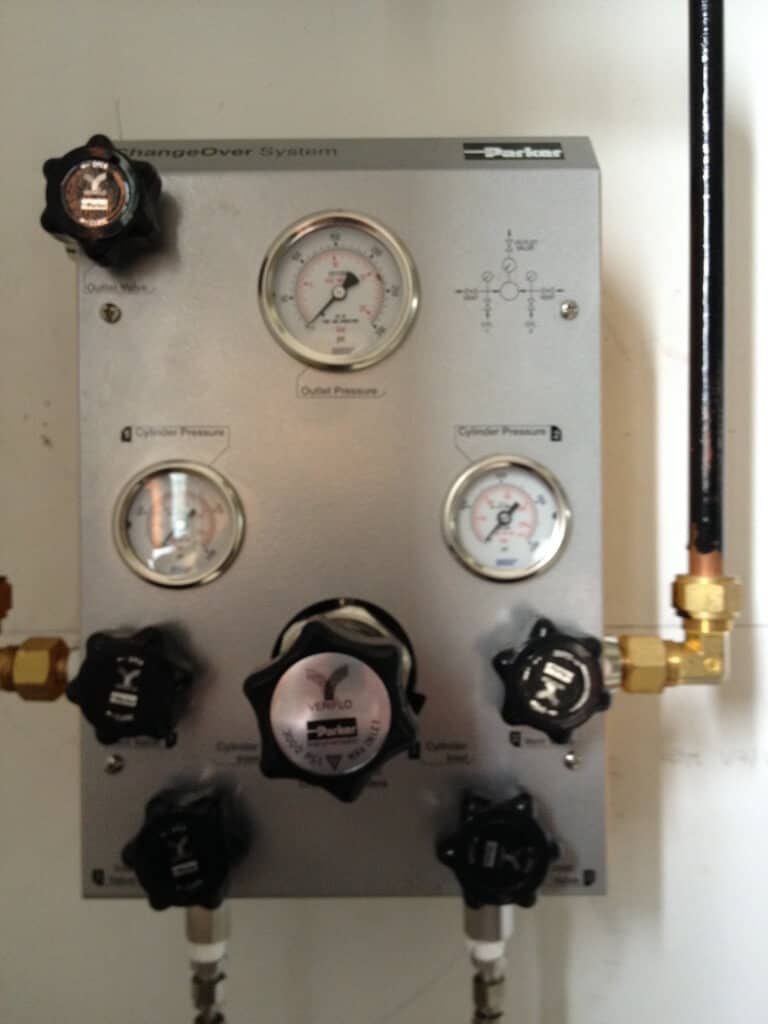

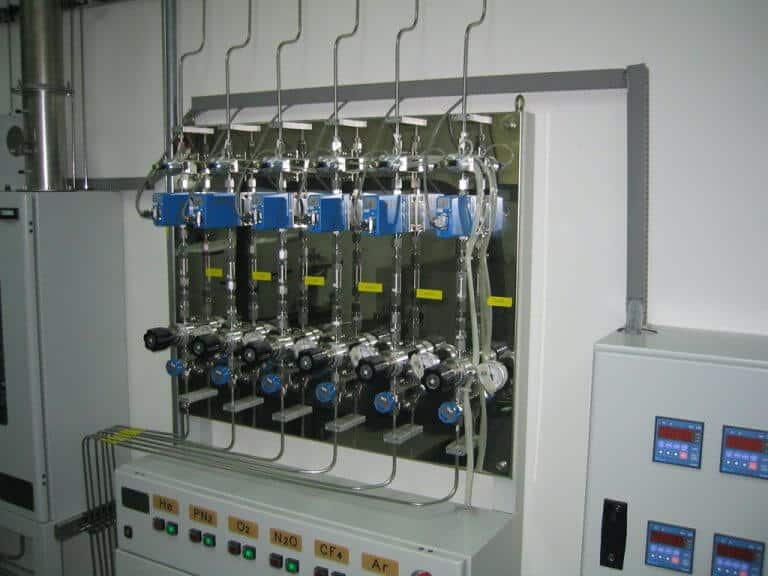

- 減壓閥組（面板）：鋼瓶出口的一次減壓 + 使用端的二次減壓，精確控制供氣壓力。

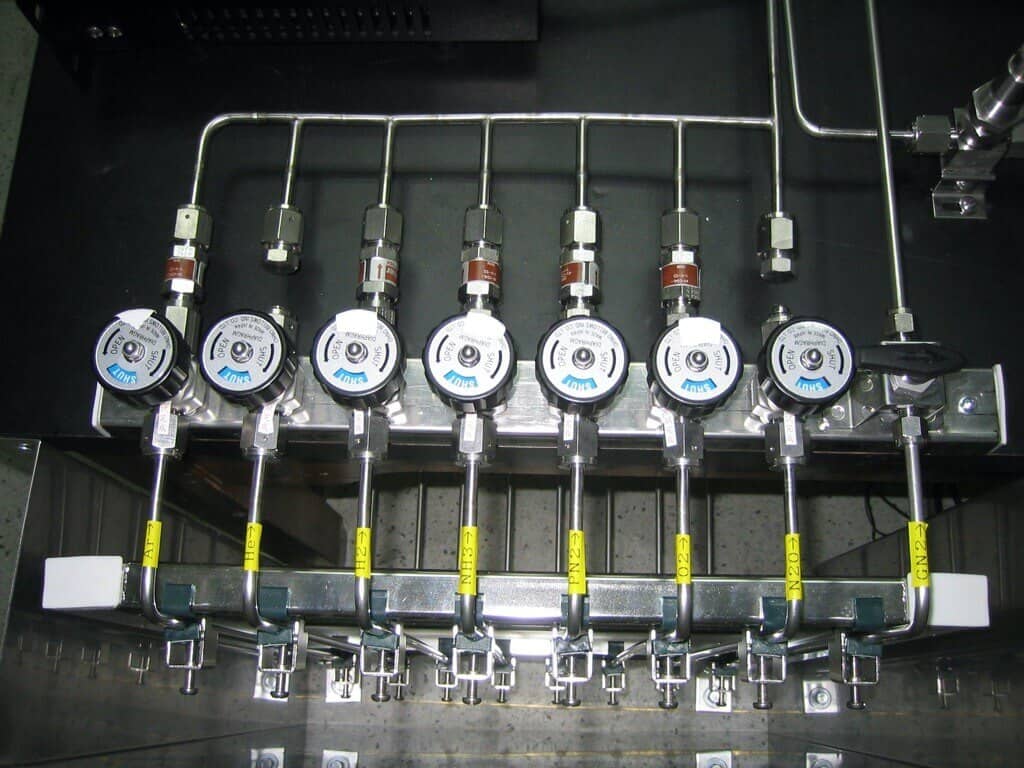

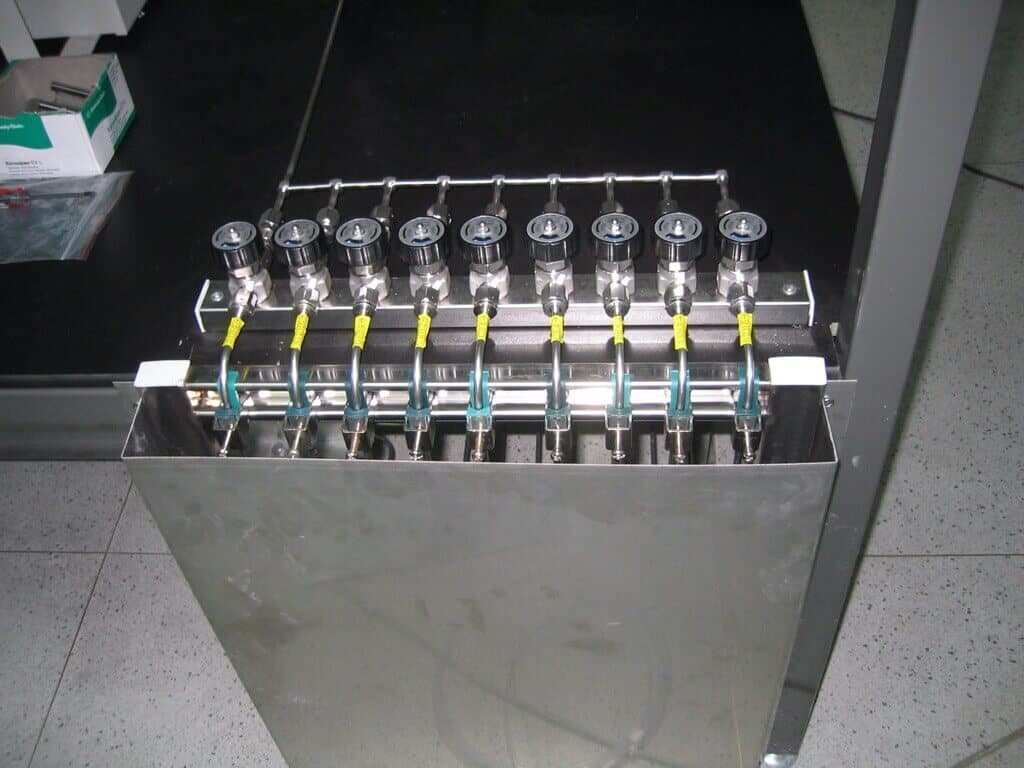

- 流量控制：依儀器需求配置流量計或流量控制閥。

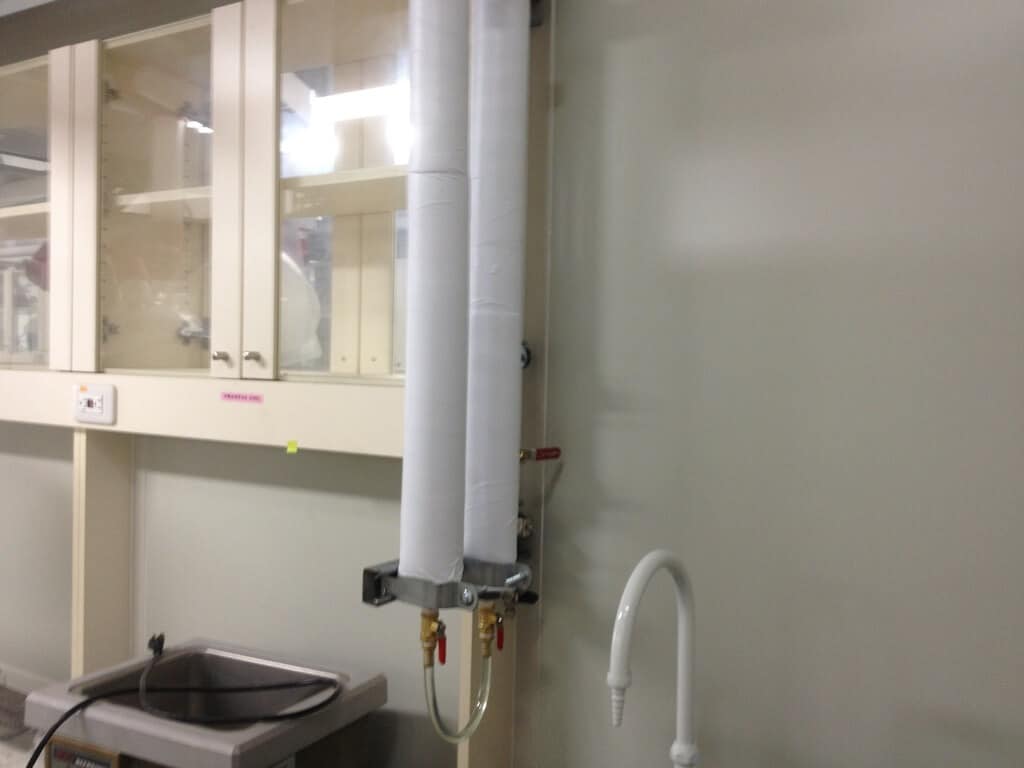

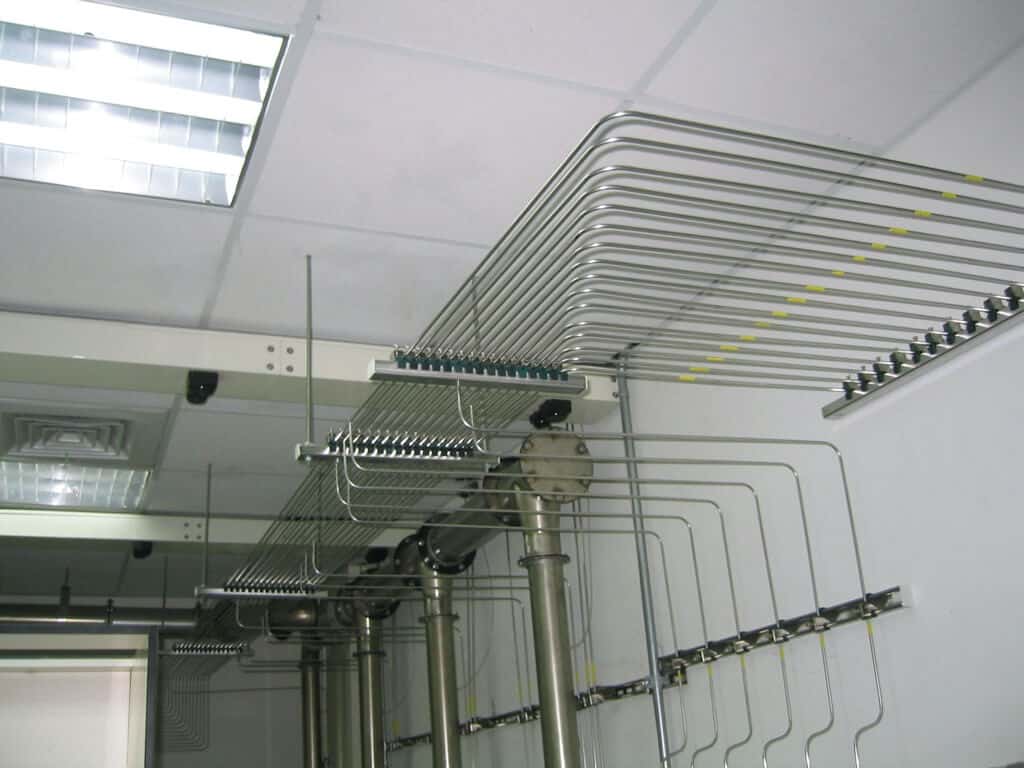

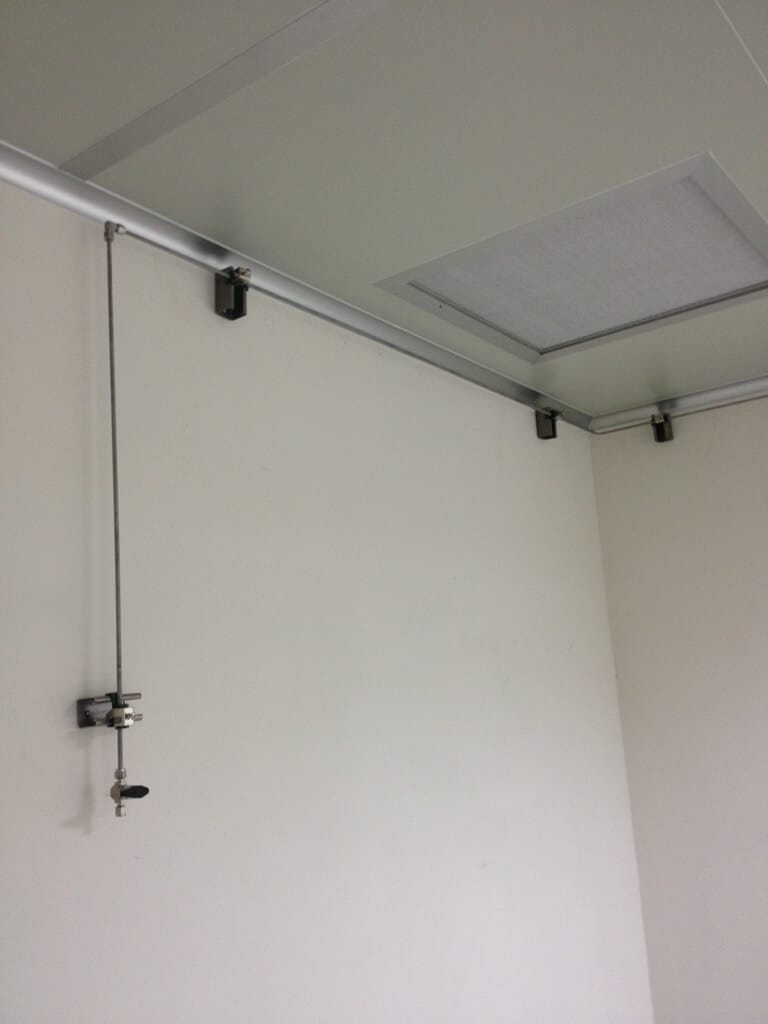

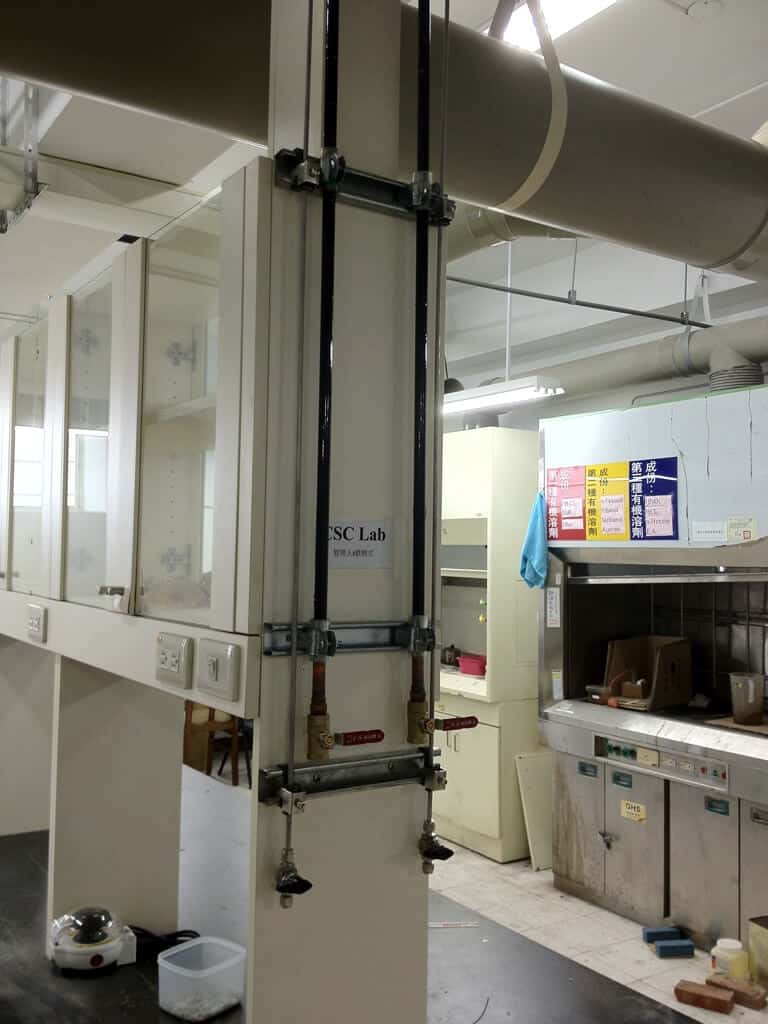

- 管路走向規劃：管路走天花板上方或牆面，出口對應實驗桌上儀器的位置。
- 洩漏測試：配管完成後以高壓氮氣進行管路洩漏測試，確保所有接頭與焊點無洩漏。
- 標示系統：管路顏色標示（依 CNS 規範）、氣體名稱標示、流向箭頭。
實驗室常見氣體與對應儀器
| 氣體 | 常見用途與儀器 | 管材建議 |
|---|---|---|
| 氮氣（N₂） | GC 載氣、HPLC 脫氣、蒸發吹乾 | 不鏽鋼管（高純度）或銅管 |
| 氬氣（Ar） | ICP-OES / ICP-MS 電漿氣體 | 不鏽鋼管 |
| 氦氣（He） | GC 載氣（高靈敏度分析） | 不鏽鋼管（避免洩漏） |
| 氫氣（H₂）⚠️ 可燃 | GC FID 偵測器燃氣、氫氣產生器 | 不鏽鋼管，獨立管路 |
| 乙炔（C₂H₂）⚠️ 可燃 | AA 火焰式原子吸收光譜儀 | 不鏽鋼管，不可用銅管 |
| 壓縮空氣 | AA 助燃氣、一般實驗用氣 | 銅管或不鏽鋼管 |
原拓科技旗下設有科學儀器部門，規劃氣體管路時已經知道每一台儀器需要什麼氣體、多少壓力、多少流量——不需要您自己翻儀器規格書。
氣體管路工程常見問題 FAQ
Q1：鋼瓶一定要放在獨立的鋼瓶室嗎？
強烈建議。鋼瓶室可以集中管理所有高壓鋼瓶，保持通風、防日曬、配置洩漏偵測器，安全性遠高於放在實驗室內或走道上。而且消防稽核通常會要求可燃性鋼瓶與助燃性鋼瓶分區存放——沒有獨立鋼瓶室很難做到。
Q2：乙炔管路為什麼不能用銅管？
乙炔與銅接觸會產生乙炔銅（一種極不穩定的爆炸性化合物），有爆炸風險。乙炔管路必須使用不鏽鋼管，所有接頭也不能含銅。這是安全規範的硬性要求。
Q3：氣體管路可以事後再補做嗎？
可以但成本會增加。管路走天花板上方，如果天花板已封閉就需要拆開再走管。建議在建置階段就一起規劃，至少預留未來可能新增儀器的管路接口。
