液相層析系統

液相層析(HPLC)是以液體作為流動相、藉由樣品成分與管柱固定相之間的親和力差異進行分離的分析技術,廣泛應用於製藥 QC、學術研究、食品環境檢測、材料化學分析等場域。JASCO LC-4000 / LC-4500 系列以 50 MPa(常規 HPLC)、70 MPa(RHPLC)、130 MPa(UHPLC)三檔壓力平台為主軸,搭配製備級 Prep-HPLC(三檔流速)與凝膠滲透層析 Prep-GPC,涵蓋從緊湊型到製備規模的完整需求。原拓科技提供 JASCO 全系列液相層析的選型評估、配置規劃、安裝服務與後續維護。

JASCO 液相層析平台快速選型

下表用「壓力等級」與「分析尺度」兩個維度,快速對應 JASCO 液相層析全系列。實際選型仍需依分析目標、樣品性質、解析度與通量要求進一步確認。

機型最大壓力管柱對應特色定位

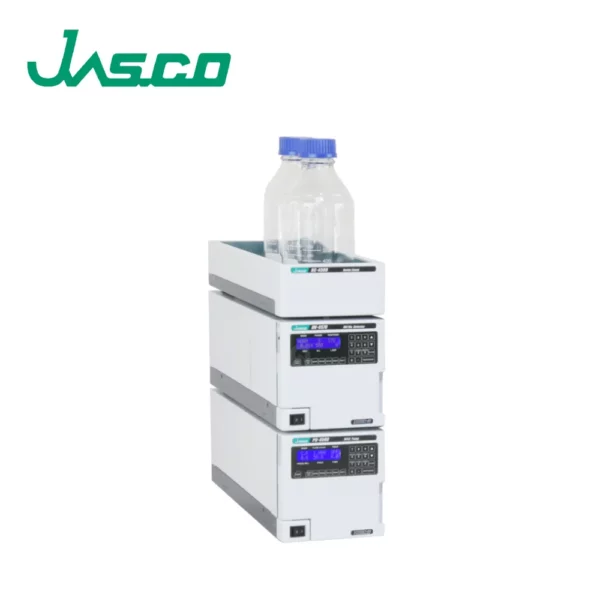

LC-4500 緊湊型50 MPa3、5、10 μm 一般分析管柱15 cm 寬模組,可堆疊、可與 LC-4000 模組混搭
LC-4000 常規50 MPa3、5、10 μm 一般分析管柱常規 HPLC 主力平台、模組化擴充
RHPLC 快速分析70 MPaCoreshell、2–3 μm 管柱兼容傳統管柱,介於 HPLC 與 UHPLC 之間
UHPLC 超高壓130 MPasub-2 μm 管柱最高解析、短分析時間、高通量場域

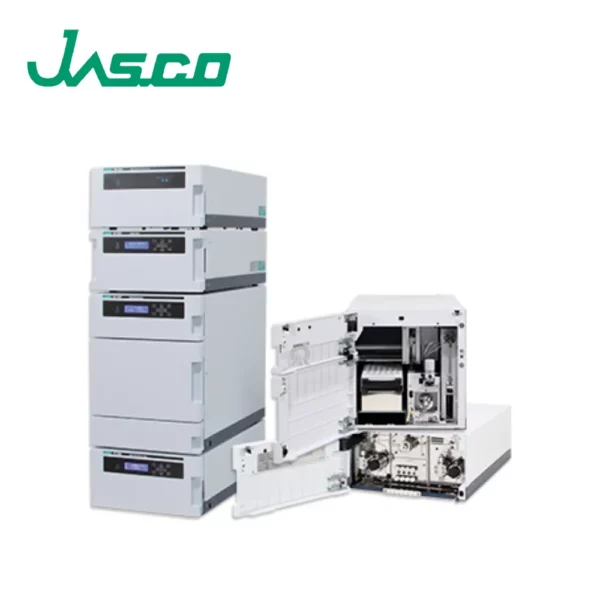

Prep-HPLC 製備級—21.2 / 30 / 50 mm I.D. 管柱三檔流速:20 / 50 / 120 mL/min,搭配分管收集
Prep-GPC 凝膠滲透—分子量篩分管柱依分子大小分離,高分子、寡聚物純化

液相層析選型導引

下方六個面向依「決策影響由大到小」排列。建議從第一個問題開始,逐步收斂到具體型號。

一、分析尺度:鑑定定量 vs 純化收集

第一個要釐清的是「這台機器最終要產出什麼結果」。如果目的是得到圖譜、做含量計算、檢驗合格與否,屬於分析型;如果目的是把目標化合物分離出來、收集到瓶子裡用於下一步合成或測試,屬於製備型。

分析型對應 LC-4500 / LC-4000 / RHPLC / UHPLC,進樣量在 μL 等級,流速 0.5–2 mL/min;製備型對應 Prep-HPLC(20 / 50 / 120 mL/min 三檔)與 Prep-GPC,進樣量到 mL 等級,流速依規模大幅提升。兩者的幫浦、檢測流通池、廢液系統、收集裝置都不一樣,實務上不建議互相代用。

實務觀察:「我們先買分析型,以後再升級到製備型」是常見想法,但兩者升級不能單純加裝模組,規劃時建議從一開始就明確主用途。若分析與小量純化需求並存,可考慮分析型 + 半製備管柱的折衷,但純化量超過數百 mg 就值得另外規劃製備平台。

二、壓力平台:50 / 70 / 130 MPa 怎麼選

分析型液相層析的選型,壓力平台是第二個關鍵維度,直接決定可使用的管柱種類與分析速度。JASCO LC-4000 系列以三檔壓力對應三類管柱:

  • 50 MPa(常規 HPLC,LC-4000 / LC-4500):搭配 3、5、10 μm 全多孔管柱,屬於穩定主力平台。例行分析、USP/EP 標準方法、教學實驗、預算控制場域的首選。
  • 70 MPa(RHPLC,PU-4180/85):可使用 Coreshell(表面多孔)管柱與 2–3 μm 顆粒,在不顯著增加成本的情況下提升分析速度,也能向下相容 3、5 μm 傳統管柱。適合方法銜接、高通量但不需要極端解析度的場域。
  • 130 MPa(UHPLC,PU-4280/85):對應 sub-2 μm 管柱,提供最佳解析度與最短分析時間。適合複雜基質、痕量分析、需要短週期結果回饋的研發與 QC 場域。

壓力等級並非越高越好。sub-2 μm 管柱對溶劑純度、進樣濾膜、系統死體積都更敏感,後續耗材與維護成本也較高。如果現有 SOP 與管柱選型沒有特別需求,常規 50 MPa 平台往往是性價比最高的選擇。

三、管柱粒徑與固定相搭配

管柱選擇實務上常與壓力平台一起規劃。三個粒徑區段的考量:

  • 5 / 10 μm 全多孔顆粒:傳統 HPLC 主流,適用範圍廣、耐久、成本可控。USP/EP 等法定方法多以此為基準。
  • 2–3 μm 顆粒與 Coreshell:解析度提升、分析時間縮短,操作壓力中等。Coreshell(表面多孔顆粒)是近年的折衷選項,可在 70 MPa 平台上達到接近 sub-2 μm 的解析效果,但對溶劑與系統耐受度要求較寬鬆。
  • sub-2 μm 全多孔顆粒:UHPLC 的標準搭配,解析度與通量最佳,但需要 130 MPa 平台支撐。

固定相的選擇(C18、C8、HILIC、離子交換、手性管柱等)取決於樣品極性與分離目標,通常由方法開發人員依分析物的化學性質決定。系統的壓力等級與管柱類型應一併規劃,避免後續換管柱時受限於主機壓力。

四、檢測器選擇

檢測器決定能看到什麼分析物,影響範圍不亞於管柱。JASCO LC-4000 系列可搭配的主要檢測器:

  • UV / Vis 檢測器(UV-4070、UV-4075、UV-4570):最通用的檢測器,涵蓋大多數有 UV 吸收的有機分子。LC-4500 緊湊型可搭配 UV-4570 緊湊型 UV/Vis 檢測器。
  • PDA(光二極體陣列):同時取得波長×時間的二維光譜資訊,適合方法開發階段的純度確認與峰純度判斷。
  • FL(螢光檢測器,FP-4020):對有螢光性質的分子靈敏度極高,水的 Raman S/N 可達 2300:1 以上(以原廠規格為準),適合痕量分析。
  • RI(折射率檢測器):適用無紫外吸收的化合物,如糖類、聚合物、寡聚物。
  • CD(圓二色檢測器):用於手性化合物的對掌異構物即時偵測,JASCO 在光學儀器領域的延伸應用。
  • 外接 MS:可搭配第三方質譜儀作為通用檢測器,結合 RHPLC 或 UHPLC 平台達到 LC-MS 等級的分析能力。

檢測器選擇可在系統建置後依需求陸續擴充,但配置不同檢測器時需確認流通池體積與壓力承受度,避免影響 UHPLC 的高解析峰形。

五、空間與場域配套

液相層析系統雖然體積不算大,但實際進駐需要考慮幾個環境條件:

  • 桌面寬度:LC-4000 系列標準寬度約 30 cm,LC-4500 緊湊型僅 15 cm,後者可塞進排煙櫃下方或實驗桌邊角。
  • 溫濕度:實驗室溫度建議穩定在 20–25°C 區間,劇烈溫度波動會影響幫浦流速精度與管柱保留時間。詳細空調規劃可參閱 實驗室空調與環境控制指南。
  • 電力:UPS 對長時間連續分析有幫助(避免跳電中斷整個 batch),但屬於建議配置而非強制。獨立迴路與電力品質規劃可參閱 實驗室電力系統與接地設計。
  • 有機溶劑通風:常用甲醇、乙腈、四氫呋喃等有機溶劑,儀器附近建議有局部排氣或排煙櫃配套,廢液瓶也需妥善收納。

六、LC-4500 vs LC-4000:緊湊型與常規平台的取捨

兩者都是 50 MPa 常規 HPLC 平台,壓力等級與管柱對應完全相同,差別在「模組設計」:

面向LC-4500 緊湊型LC-4000 常規
模組寬度15 cm30 cm
幫浦選項等度 / 梯度,PU-4580等度 / 二元梯度 / 四元梯度
最大流速10 mL/min10 mL/min(分析型),可擴充至製備
模組相容性可與 LC-4000 模組混搭使用完整模組生態,可向上擴充製備
典型使用情境教學、QA/QC、空間受限、單一方法重複分析研發中心、方法開發、多人共用、未來擴充

選型建議:如果分析方法已經穩定、樣品類型固定、預算與空間都有限,LC-4500 緊湊型是性價比最佳的選擇。如果未來可能擴充到製備、需要四元梯度、或預期有多人方法開發,LC-4000 常規平台保留較多擴充彈性。兩者可混搭使用——這也是 JASCO LC-4000/4500 系列的設計初衷之一。

不適合本類設備的情境

液相層析雖然應用範圍廣,但仍有幾類分析任務並不適合用 HPLC/UHPLC 處理,規劃時應認知:

  • 揮發性、低沸點化合物:適合用氣相層析(GC)分析。若樣品在進樣前已是氣態或極易揮發,GC 通常是更直接的選擇。
  • 對掌異構物拆分(特別是製備階段):可優先評估 超臨界流體層析(SFC),在分析速度、溶劑用量與成功率上常有優勢。
  • 元素分析、無機離子分析:屬於 ICP-OES / ICP-MS、IC(離子層析)的領域,非一般液相層析配置可涵蓋。
  • 單純濃度量測(無分離需求):可考慮 UV-Vis 分光光度計等單機檢測器,成本與操作複雜度都遠低於 HPLC。

若您的需求落在上述情境,或同時需要液相與氣相層析配套規劃,可透過下方表單聯絡原拓,由科學儀器經理人協助跨設備類型評估。

液相層析系統的建置不只是儀器本身,實際導入時還需要考量空間配置、空調溫濕度、電力品質、有機溶劑通風、廢液處理、樣品前處理等周邊環境。下列資源可協助您把整個分析平台規劃完整。

實驗室規劃與設備整合

相關設備分類

延伸閱讀

若您已有明確機型方向,可直接從上方產品列點選詳細規格與詢價;若仍在比較階段,歡迎透過下方表單提供分析需求與場域條件,原拓將協助評估配置方向。

相關文章

常見問題解答

70 MPa 的 RHPLC 跟 130 MPa 的 UHPLC 怎麼選?是不是直接買最高壓力的就好?

壓力不是越高越好,主要看你的「管柱選型」與「分析速度需求」決定。

130 MPa UHPLC 的優勢是搭配 sub-2 μm 管柱、能提供最高解析度與最短分析時間,但對溶劑純度、進樣濾膜、系統死體積都更敏感,後續耗材成本與維護要求也較高,適合「高通量、複雜基質、需要短週期結果回饋」的場域。

70 MPa RHPLC 的特色是兼容性高——既能用 Coreshell(表面多孔顆粒)達到接近 UHPLC 的速度與解析,也能向下相容 3、5 μm 傳統管柱繼續跑既有 SOP。對「現有方法不變、但想加快通量」「不想一次更新全部管柱與溶劑」的場域更實用。

如果分析方法已成熟、樣品基質不複雜、預算有限,常規 50 MPa 平台仍是性價比最高的選擇。詳細的管柱粒徑搭配可參閱本頁上方選型導引。

Coreshell(表面多孔)管柱跟 sub-2 μm 管柱差在哪裡?要怎麼選?

兩種都是為了提升分析速度與解析度而設計,但物理結構與系統需求不同。

Coreshell 是「實心核 + 多孔外殼」的結構,有效擴散路徑短,可以在中等壓力(70 MPa 等級)下達到接近 sub-2 μm 全多孔顆粒的解析效果。優點是對系統壓力要求較寬鬆、可用既有 HPLC 平台升級、耐久度也不錯。

sub-2 μm 全多孔顆粒則是純粹靠縮小粒徑提升解析,需要 130 MPa 的 UHPLC 平台支撐,理論板數與峰形通常最佳,但對系統與操作的要求也最嚴格。

實務上,若是從既有 HPLC 平台升級、想兼顧成本,Coreshell + 70 MPa RHPLC 是常見選擇;若是從零規劃、追求極致解析或高通量,直接走 UHPLC + sub-2 μm 較為直接。詳細的液相層析選型導引有更完整對照。

Prep-HPLC 三種流速(20 / 50 / 120 mL/min)怎麼決定要買哪一檔?

製備級 HPLC 的流速等級,主要看「目標純化量」與「管柱內徑」決定。

20 mL/min(PU-4086)對應 21.2 mm I.D. 以下管柱,適合公克級以下的純化規模,常見於小量天然物分離、藥物中間體製備、研究階段的方法開發。

50 mL/min(PU-4087)對應 30 mm I.D. 管柱,適合公克到數十公克規模,常見於放大製備階段、中試規模的藥物純化。

120 mL/min(PU-4088)對應 50 mm I.D. 管柱,適合數十公克以上的規模化純化,常見於試量產、原料藥精製。

選擇邏輯不是「越大越好」,而是要與下游製程的單批需求對應——買太大造成樣品稀釋過度、溶劑浪費,買太小則需要分多批執行、效率降低。如果未來規模不確定,可先從中間檔(50 mL/min)起步,管柱可往下相容較小規模。詳細評估可透過下方表單聯絡原拓。

HPLC 一定要配 UPS 嗎?跳電會影響分析結果嗎?

UPS 對 HPLC 屬於「建議配置」而非絕對必要,主要看分析任務的特性。

短時間例行分析(單次 run 15–30 分鐘)即使跳電中斷,重新啟動後再跑一次的成本還可控,UPS 的必要性較低。但若是長時間 batch 分析(例如夜間自動進樣 50 個樣品、連續跑 8 小時以上)、或樣品本身珍貴難以重做(如臨床檢體、製藥穩定性試驗的取樣點),UPS 能避免跳電造成的時間與樣品損失。

另一個常被忽略的考量是「電力品質」——電壓不穩、瞬間突波會影響幫浦流速精度與基線雜訊。如果實驗室所在區域電力品質不穩定,UPS 的價值不只是備援,也兼具穩壓功能。

實際的 UPS 容量與架構選擇,可參閱 實驗室電力系統與接地設計,內含三種 UPS 架構比較與容量計算邏輯。

LC-4500 緊湊型只有 15 cm 寬,功能會比 LC-4000 受限嗎?

LC-4500 跟 LC-4000 同屬 50 MPa 平台,壓力等級與管柱搭配範圍相同,差別主要在「模組擴充彈性」。

LC-4500 緊湊型走的是「單一方法、空間極限化」路線——15 cm 寬的幫浦(PU-4580)、自動進樣器(AS-4550)、檢測器(UV-4570)堆疊起來總寬度約 30 cm,可塞進排煙櫃下方、教學實驗桌邊角、或多人共用實驗室的角落。等度或梯度幫浦都有提供,例行分析的功能完整。

LC-4000 系列則保留四元梯度幫浦、製備擴充、PDA / FL / RI / CD 等多種檢測器的完整生態,適合方法開發、複雜樣品分析、未來可能擴充的場域。

兩者並非「精簡版 vs 完整版」的階梯關係,而是不同使用情境的設計取向。LC-4500 模組也可與 LC-4000 模組混搭使用,讓緊湊型平台升級時保留既有投資。
