烘箱溫度均勻性與驗證

烘箱控制器顯示 150°C,不代表整箱都是 150°C。那個數字,量的只是控制探頭那一點的溫度——靠門邊、靠角落、靠近加熱源的位置,實際溫度可能跟它差一截。平常做一般乾燥,這點差異多半無所謂;但等到稽核員問一句「你怎麼證明箱內每個位置都到設定溫度」,手上沒有溫度分布的數據,就很難回答了。

這篇談的是怎麼把「箱內溫度到底均不均、準不準」變成拿得出來的證據:均勻性、精度、穩定性怎麼分,溫度分布測試(mapping)怎麼做,感測器要怎麼校正才可信,以及 IQ/OQ/PQ 這套驗證框架在做什麼。先說清楚,以下講的是製藥、校正、品保這類受規範或要被認可的場域常見的做法;一般教學或研究用的烘箱不一定要做到這個程度(完整的選型脈絡見實驗室烘箱選型指南)。

先給個方向:烘箱只做一般乾燥、教學或研究用的樣品處理,通常做基本溫度確認、留下紀錄就夠;一旦用在材料固化、老化測試、品保檢驗、校正實驗室、GMP 或醫材製程,而且結果會影響品質判定或當稽核證據,就該評估溫度分布測試、感測器校正與文件化驗證。要不要做到 IQ/OQ/PQ,看用途、品質系統與適用法規。

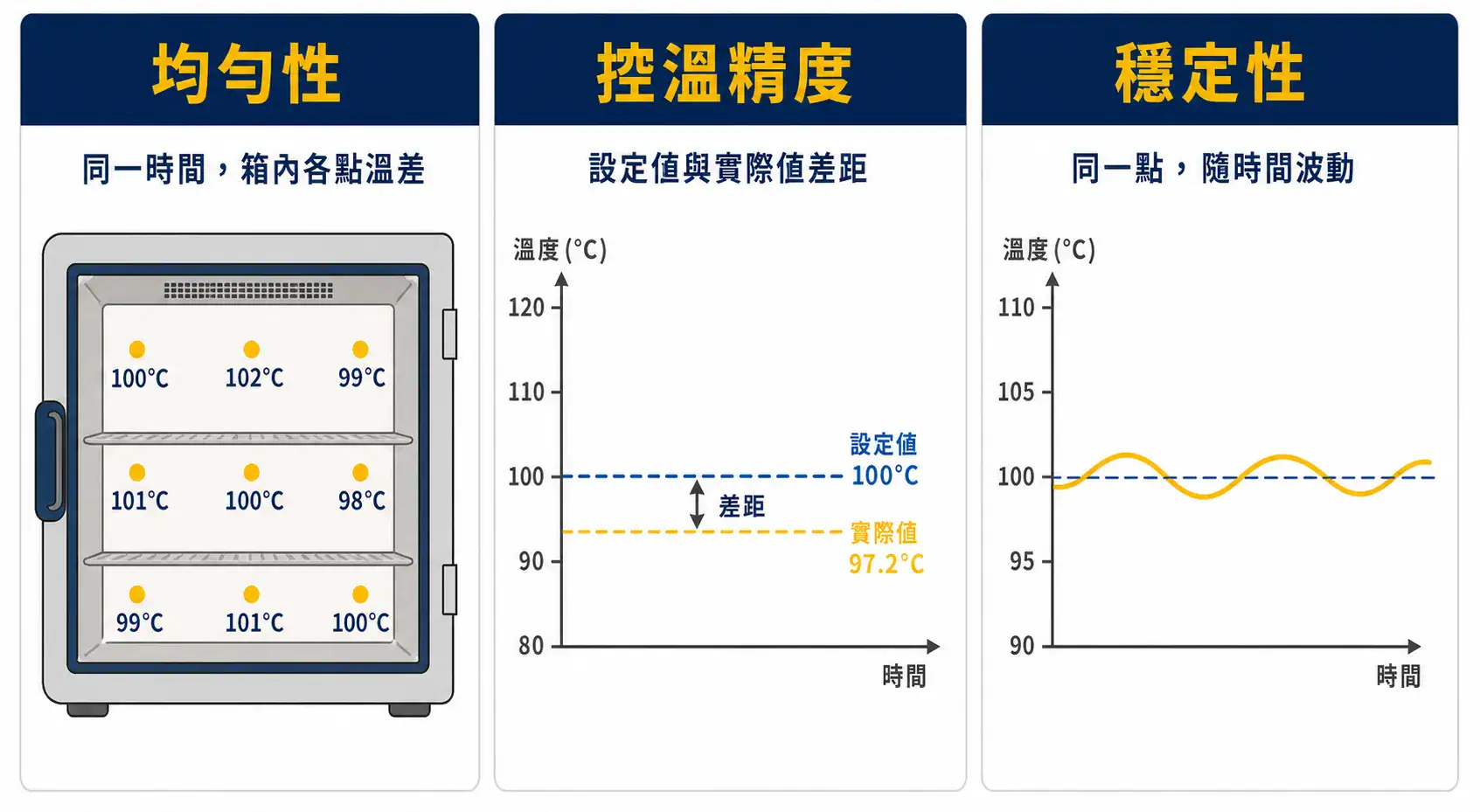

一、烘箱溫度均勻性、控溫精度與穩定性差在哪

談烘箱溫度驗證,第一步是把三個常被混為一談的概念分開。它們描述的是不同的東西,驗證的對象也不一樣。

溫度均勻性講的是「同一個時間點,箱內各個位置之間的溫差」。中央到 150°C、角落只有 146°C,這 4°C 就是均勻性的問題。

控溫精度講的是「設定值和實際值的差」。設定 150°C,控制點實際是 148°C,差的這 2°C 是精度。

穩定性講的是「同一個位置,溫度隨時間的波動」。同一點在一段時間內在 149–151°C 之間擺盪,擺盪的幅度就是穩定性。

這三件事各自獨立。一台烘箱可以控溫很準(精度好)、但箱內各點差很多(均勻性差);也可以每點都穩(穩定性好)、但整體偏離設定值(精度差)。驗證的時候要知道自己在驗哪一個,別把三者混在一起談。

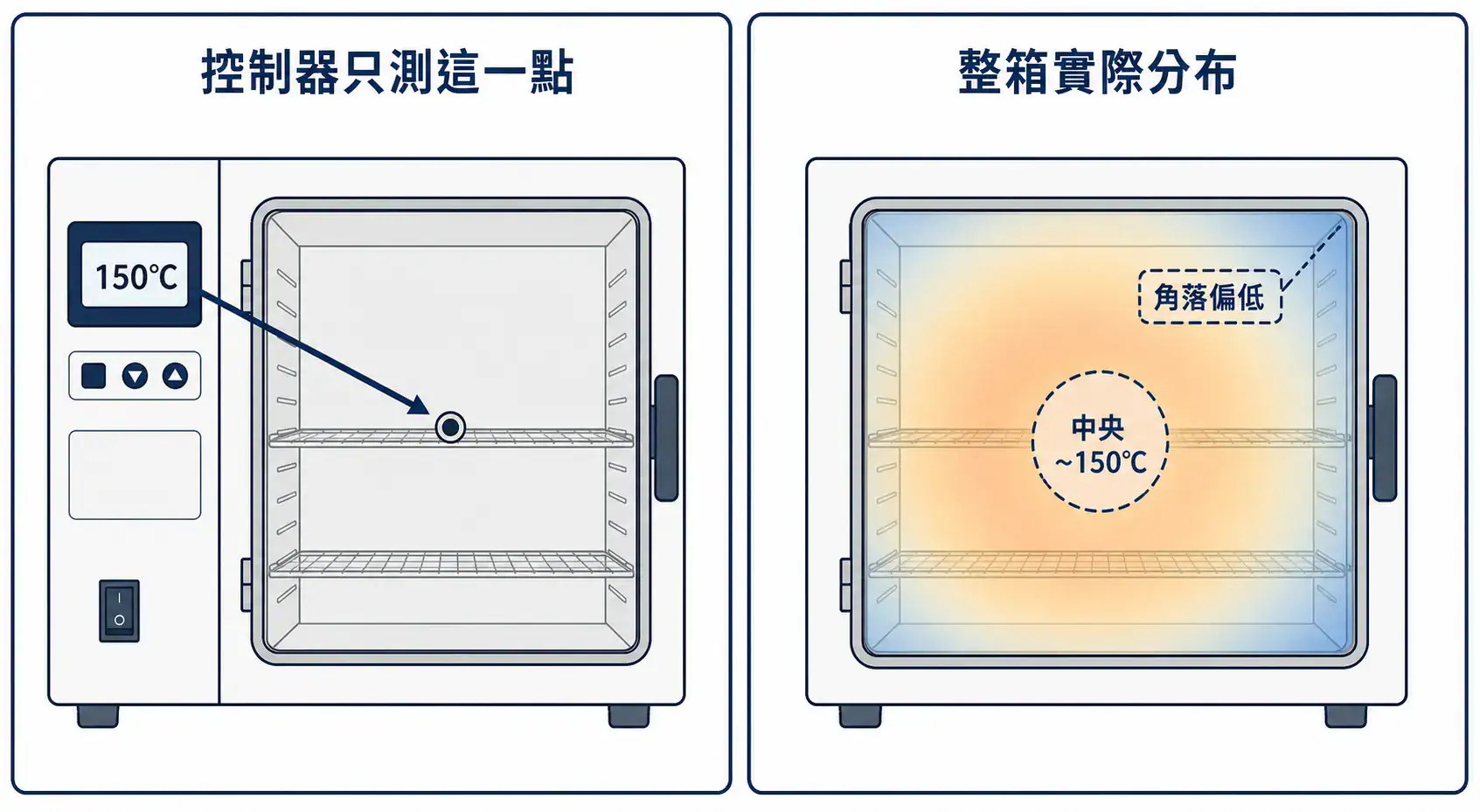

二、為什麼烘箱溫度均勻性要驗證：控制器只測一點

烘箱溫度均勻性需要驗證,原因在於:控制器只測一個點,但你的樣品擺滿整箱。

控制器依據控制探頭的讀值來調節加熱,顯示的也是那一點的溫度。問題是,熱風在箱內的分布不會完美,門邊、角落、靠近或遠離加熱源與風扇的位置,實際溫度可能高一些或低一些。這些冷點、熱點,從控制器面板上看不出來。

對一般乾燥,這點差異通常吃得下。但對在意整批一致的製程——材料固化、老化測試、乾熱處理或特定受控製程——邊角那幾度差異就可能讓某些位置的樣品不合格。要提醒的是,若用於乾熱滅菌這類受規範用途,需另依適用規範完成專用程序與滅菌確效,不能只用一般溫度 mapping 取代。而在受規範的場域,光說「應該還好」不夠,稽核要的是數據:你得能拿出箱內各點的實測溫度,證明它們都落在容許範圍內。把均勻性量出來、留成紀錄,這件事就是溫度分布測試要做的。

三、烘箱溫度分布測試（Mapping）怎麼做

溫度分布測試,也叫溫度 mapping,做的是把箱內多個位置的溫度同時量出來、看它們的差異。方法上有一套常見做法,但合格標準要依設備規格和你的品質系統來定,沒有一個放諸四海的數字。

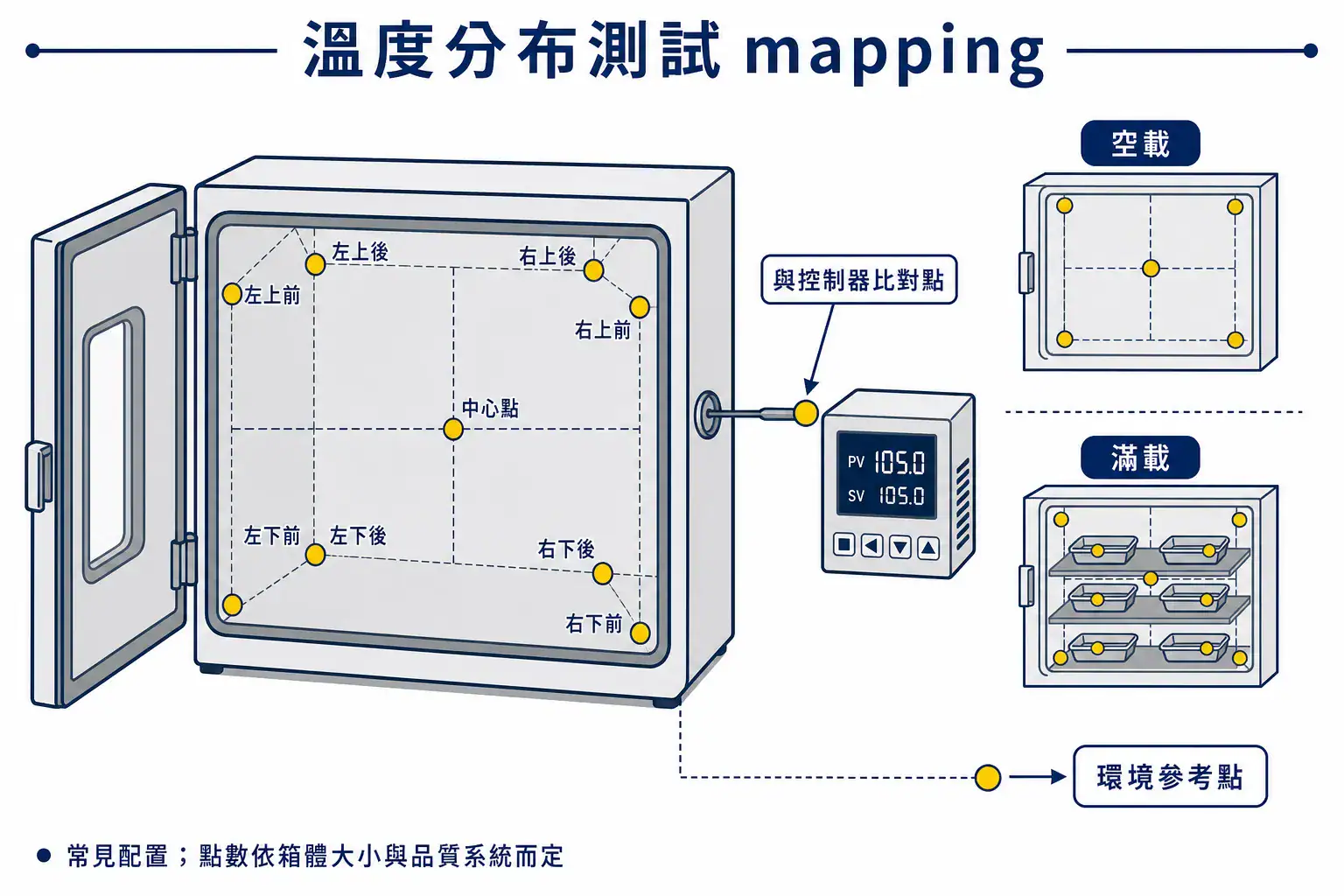

佈點是第一步。常見做法是在箱內幾何上均勻佈設多個校正過的溫度感測器——八個角落加上幾何中心是常見的基本配置,箱體越大、佈點越多。其中通常會留一個點貼著控制器的控制探頭,用來比對「控制器讀值」和「該點實測」差多少;有時還會在箱外架一個環境參考點,記錄室溫變化。點數從幾點到十幾點不等,依箱體大小與品質系統要求而定。

空載和滿載分開做。空載(箱內不放樣品)測的是設備本身的均勻性;滿載(照實際擺放方式放樣品或假負載)測的是真實使用條件下的分布——樣品會擋住氣流、改變熱分布,兩種結果常常不一樣。

記錄要等穩定。設定溫度、等箱內到溫並穩定之後才開始連續記錄,以固定的取樣周期記一段時間,過程中看升溫曲線、找出箱內的最冷點和最熱點。最冷點往往就是製程最容易出問題的位置。

要強調一點:mapping 不是量完再決定合不合格,而是該在測試前先定義好允收標準。標準可以來自製程需求、樣品的溫度耐受範圍、設備規格、內部 SOP、品質系統或適用法規。常見會先定義設定溫度、穩定條件、取樣時間、各點允許偏差、最大溫差、是否要扣除感測器的不確定度,以及出現偏差時怎麼處理。先有標準,再去量,數據才有判定依據。

實務觀察:滿載的分布才是你真正在用的條件。只測空載很漂亮、一放滿樣品就變樣的情況不少見,所以受規範的場域多半空載、滿載都要有數據。

一份能拿去稽核或做內部品質判定的 mapping 報告,通常會包含:測試目的、設備資訊、測試日期、設定溫度、負載狀態、感測器佈點圖、感測器校正資訊、取樣間隔、穩定判定方式、各點溫度曲線、最高點與最低點、最大溫差、與控制器的比對結果、環境條件、允收標準、偏差處理與結論。如果報告只列一個平均值,通常不足以說明整箱的分布。

均勻性好的設備,驗起來輕鬆很多。這也是為什麼在意整批一致的製程,選型時就傾向強制對流烘箱這類均勻性較好的類型(熱風循環和自然對流的均勻性差別,見熱風循環 vs 自然對流烘箱怎麼選)。

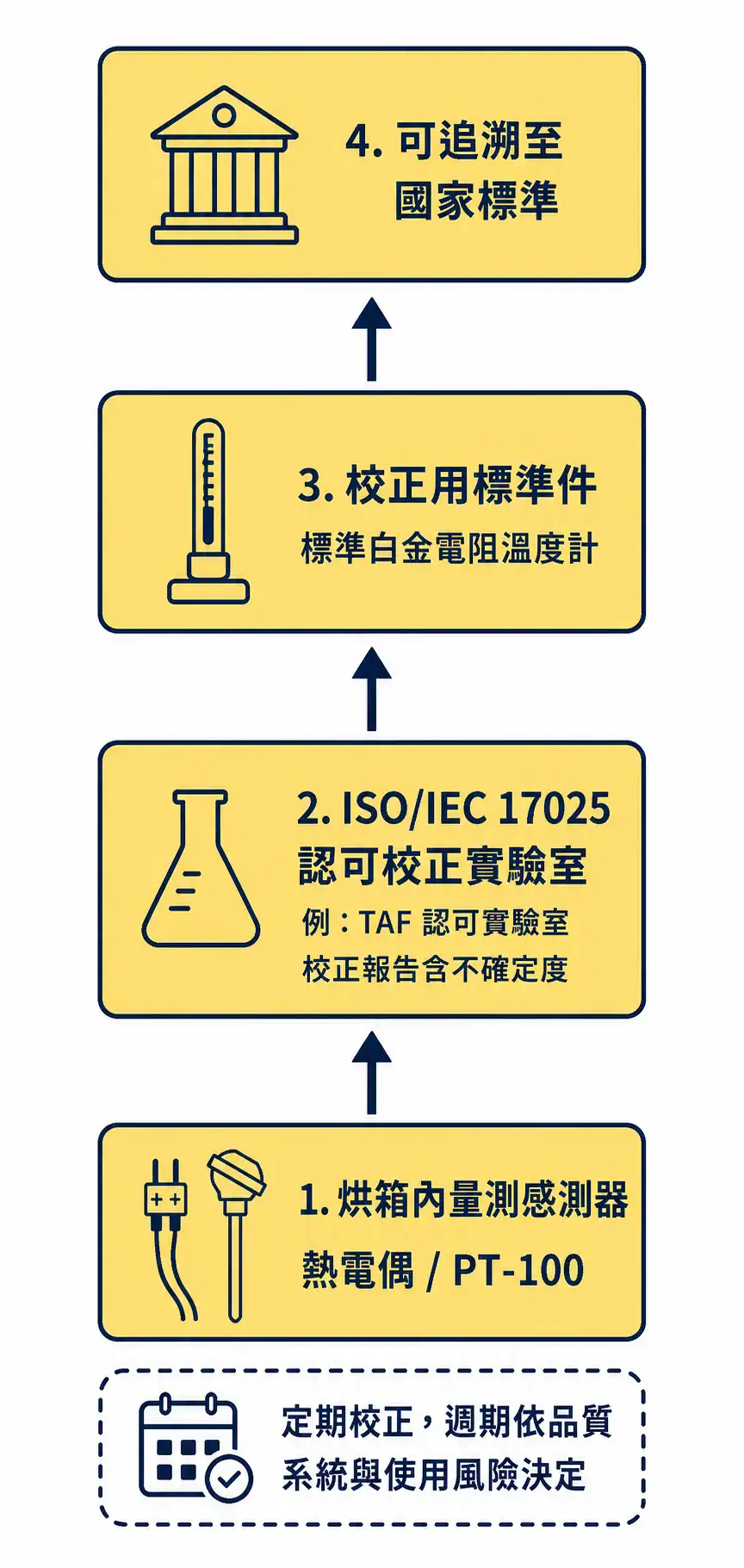

四、溫度感測器校正與可追溯：ISO/IEC 17025 與 TAF

溫度 mapping 的數據可不可信,前提是量測用的感測器本身要準。這一步常被略過,但它是整個驗證的地基——感測器不準,後面所有數據都是錯的。

感測器用久了會飄移,讀值慢慢偏掉。所以拿來做 mapping 的熱電偶或白金電阻溫度計(PT-100 這類),要定期校正。校正週期該依品質系統、使用頻率、感測器穩定性、歷次校正結果與風險評估決定;實務上常見年度校正,也可能在感測器異常、維修、更換、跌落或重要驗證前重新校正。校正的意義在於把感測器的讀值對到可追溯至國家標準的基準上,讓數據有公認的依據。

在要被認可或稽核的場域,量測感測器通常會送到具 ISO/IEC 17025 認可能力的校正實驗室校正;在台灣,常見是由 TAF 認可的校正實驗室出具校正報告。報告內容通常包含實測值、修正值與量測不確定度,用來支持後續 mapping 數據的可追溯性。有了可追溯的校正,mapping 量到的溫差才站得住腳;否則就算佈了再多點,數據也只是參考。

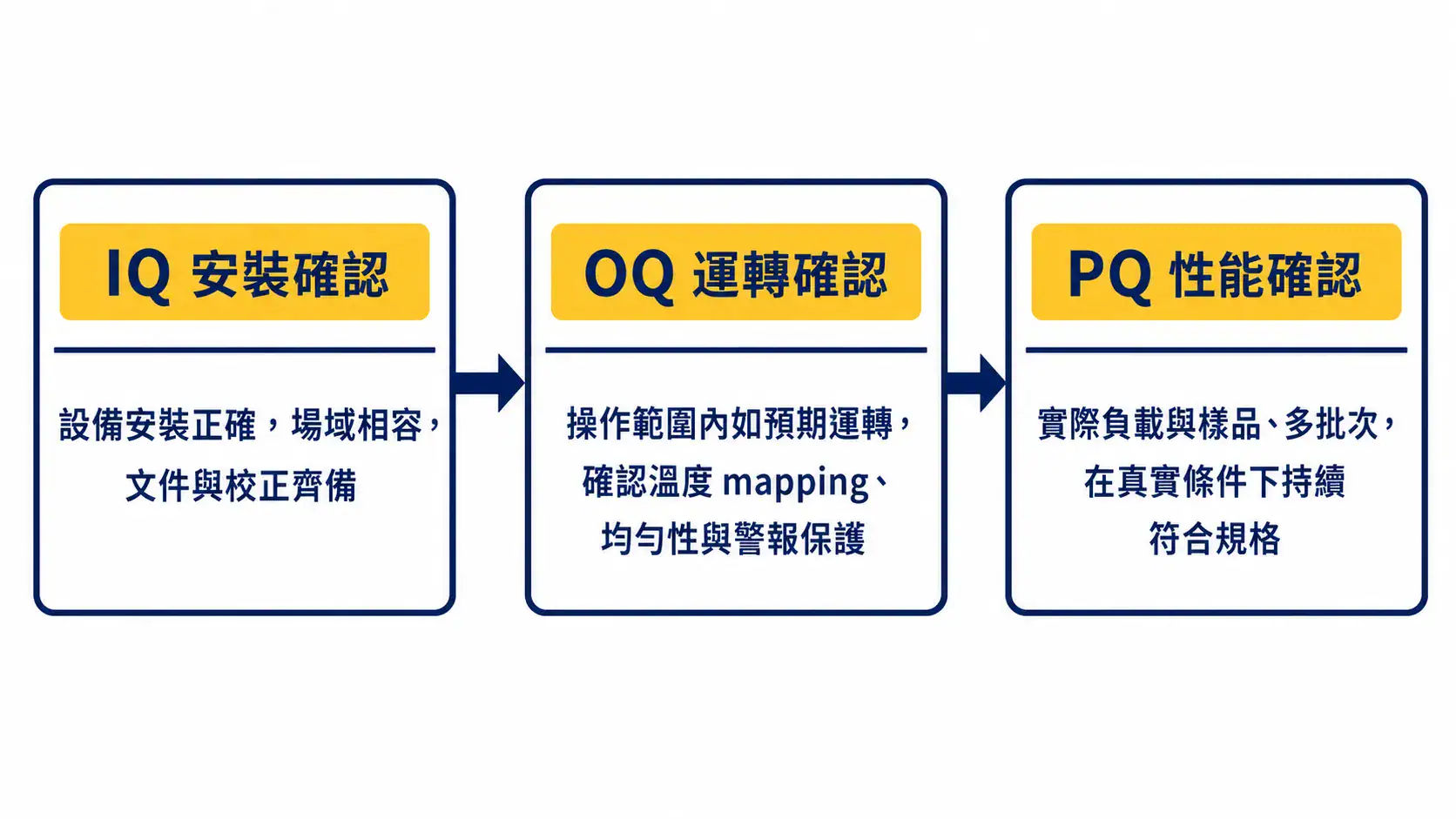

五、烘箱 IQ/OQ/PQ 驗證框架

在製藥、醫材這類受規範的場域,設備驗證常用 IQ/OQ/PQ 這套框架,把「設備能不能用、好不好用、實際用了行不行」拆成三個階段確認,並留下文件化證據。

IQ(安裝確認)確認設備按設計與原廠建議正確安裝,跟場域的電力、空間、通風等條件相容,文件、配件與校正狀態齊備。簡單說,就是「裝對了、裝齊了」。

OQ(運轉確認)確認設備在預期的操作範圍內運轉如預期。溫度分布 mapping、均勻性測試、最壞情況測試,以及過溫保護與警報是否在超出設定時正確觸發,這些多半在 OQ 階段做。前面講的溫度 mapping,通常就是 OQ 的一部分。

PQ(性能確認)確認設備用實際的負載和樣品、跑多個批次,在真實條件下持續符合品質規格。它驗的是「實際拿來用,結果穩不穩」。

這套框架常見於 GMP、PIC/S,以及涉及電子紀錄完整性的 21 CFR Part 11 等規範場域。要做到哪個程度、驗收標準怎麼訂,依機構的品質系統和適用法規而定,不是每台設備都要走完整套。

六、哪些場域需要烘箱 Mapping 或 IQ/OQ/PQ

不是每台烘箱都要做溫度 mapping 和 IQ/OQ/PQ。要做到什麼程度,看用途、看品質系統,也看適用的法規。

一般教學或研究用的烘箱,多半是定溫乾燥、對整箱一致沒有嚴格要求,通常不需要走完整的驗證;有需要的話,做個基本的溫度確認、留下記錄,就能應付多數情況。

製藥 GMP、醫材這類受規範的場域,設備確效通常已經寫進品質系統,IQ/OQ/PQ 與定期再驗證是常態。校正與測試實驗室(ISO/IEC 17025)的場域,設備溫度通常需要校正,涉及溫度的測試項目可能需要均勻性與不確定度的佐證。品保、QC 場域則依內部品質系統決定深淺。

判斷的起點很實際:你的數據要給誰看、要符合哪一套規範?給內部參考,簡單確認就夠;要過稽核或被認可,就照那套規範的要求規劃 mapping 與驗證。選型、安裝到後續驗證的安排,也可以透過科學儀器經理人一起評估,把驗證需求在採購階段就考慮進去。

七、烘箱溫度均勻性與驗證常見問題（FAQ）

Q：烘箱的溫度均勻性和控溫精度差在哪？

均勻性是「同一時間箱內各點之間的溫差」,精度是「設定值和實際值的差」。一台烘箱可能控溫很準但各點溫差大,也可能每點都穩卻整體偏離設定值。兩者是不同指標,驗證時要分清楚在驗哪一個。

Q：控制器顯示的溫度準不準？能代表整箱嗎？

控制器顯示的是控制探頭那一點的溫度,不代表整箱。門邊、角落、靠近加熱源的位置可能高一些或低一些。要知道整箱的分布,得做溫度分布測試(mapping),用多點感測器同時量。

Q：溫度分布測試（mapping）要佈幾個點？空載還是滿載？

點數依箱體大小與品質系統而定,八角落加幾何中心是常見的基本配置,大箱體點數更多,通常還會留一個與控制器比對的點。空載和滿載建議都做:空載看設備本身均勻性,滿載看實際擺放下的分布,兩者常常不一樣。

Q：mapping 多久做一次？

依品質系統與設備使用情況而定,沒有通用數字。常見是安裝時做、之後定期(例如年度)再驗,或在維修、移機、製程變更後重做。確切頻率以機構的品質系統與適用法規為準。

Q：做 mapping 的溫度感測器需要送校正嗎？

需要。感測器會飄移,讀值不準的話 mapping 數據就沒意義。校正週期依品質系統、使用頻率與風險評估而定,實務常見年度校正;校正應可追溯至國家標準。要被認可的場域,通常會送到具 ISO/IEC 17025 認可能力的校正實驗室(在台灣常見為 TAF 認可實驗室),報告附實測值、修正值與量測不確定度。

Q：烘箱 mapping 的合格標準是多少？

沒有一個所有烘箱通用的合格數字。允收標準應在測試前定義,通常依製程需求、樣品耐受範圍、設備規格、內部 SOP、品質系統與適用法規決定。重點不只是量到數據,而是能證明所有使用位置都落在事先定義的容許範圍內。

Q：一般實驗室的烘箱也要做 IQ/OQ/PQ 嗎？

IQ/OQ/PQ 是製藥 GMP、醫材等受規範場域常見的設備確效框架。一般教學或研究用、對整箱一致沒有嚴格要求的烘箱,通常做基本溫度確認並留記錄即可。要不要走完整驗證,依用途、品質系統與適用法規而定。

Q：烘箱維修或移機後需要重新 mapping 嗎？

不一定,但要評估。移機、維修、更換控制器或感測器、調整風道、改變層架或負載方式,都可能改變箱內熱分布。通常依風險評估判斷要不要重新做完整 mapping,或至少做局部的溫度確認再繼續使用。
