圓二色光譜儀（CD）
CD 圓二色光譜儀透過量測左右圓偏振光的吸收差異,是蛋白質二級結構解析、手性化合物絕對構型鑑定、酵素動力學與抗體藥物 HOS(高階結構)分析的核心儀器。選型時需先釐清應用方向(蛋白質研究 vs 手性小分子 vs 金屬錯合物 vs 振動 CD)、波長需求(僅遠 UV vs 延伸到 NIR)、樣品數量(單一樣品 vs 高通量篩選)。本頁整理 JASCO J-1100 / J-1500 / J-1700 三款主機、FVS-6000 振動 CD 與自動高通量 CD 系統的選型導引,協助釐清需求並評估完整配置。若希望先理解 CD 與旋光儀的差異,可參考光譜儀五大類選型總覽。
CD 圓二色光譜儀快速分流表
JASCO J-1000 系列由三款主機組成,從入門款 J-1100 到 UV-Vis-NIR 雙波段 J-1700。另有測量分子振動手性的 FVS-6000 振動 CD,以及搭配 J-1500/1700 的自動高通量 CD 系統。差異主要在波長範圍、檢測器配置、可同時量測的訊號數,以及是否能延伸到 NIR 或振動光譜區段。
| 機型 | 規格定位 | 波長範圍 | 核心特性 | 適合場景 |
|---|---|---|---|---|
| J-1100 | 入門款 | 180–600 nm | 單檢測器、緊湊設計、可同時量 CD/LD/吸收/HT/DC | 常規蛋白二級結構研究、教學、QA/QC |

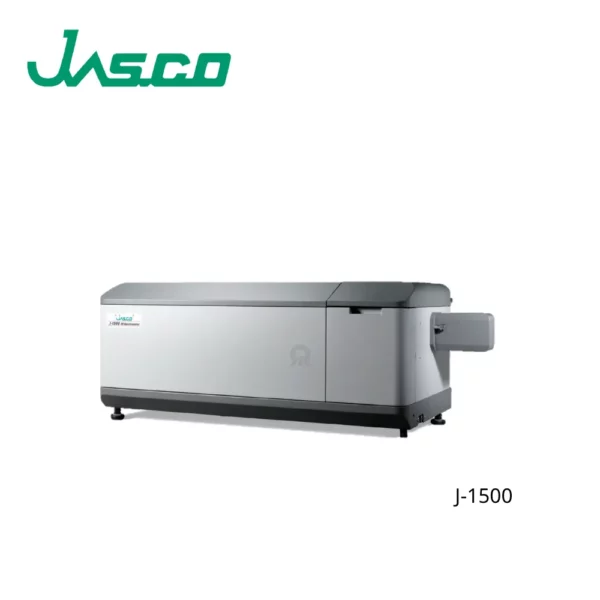

| J-1500 | 高階研究級 | 163–1600 nm | VUV 真空紫外延伸至 163 nm、可雙檢測器、可同時量 CD/LD/吸收/FDCD/FDLD/螢光等 4 種訊號 | 蛋白質精細結構、手性化合物、超分子、金屬錯合物研究 |

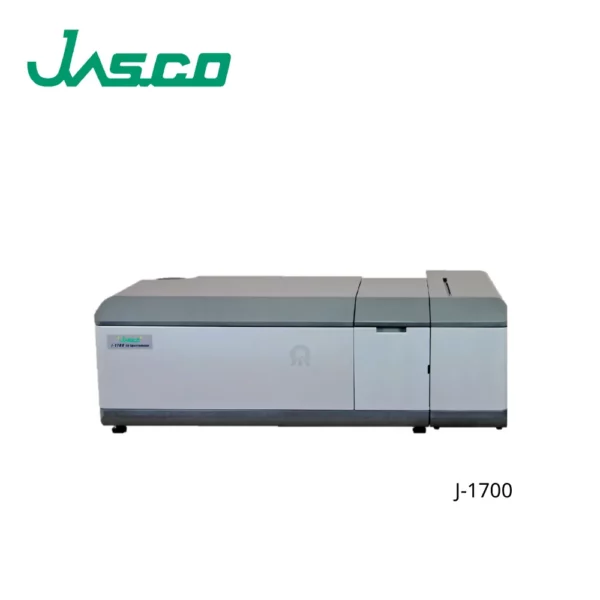

| J-1700 | UV-Vis-NIR 高階款 | 163–2500 nm | PMT + InGaAs 自動切換、雙稜鏡 + 光柵單色器、低迷光高訊雜比 | 有色蛋白、金屬有機錯合物、MCD 磁圓二色、振動倍頻 NIR CD |

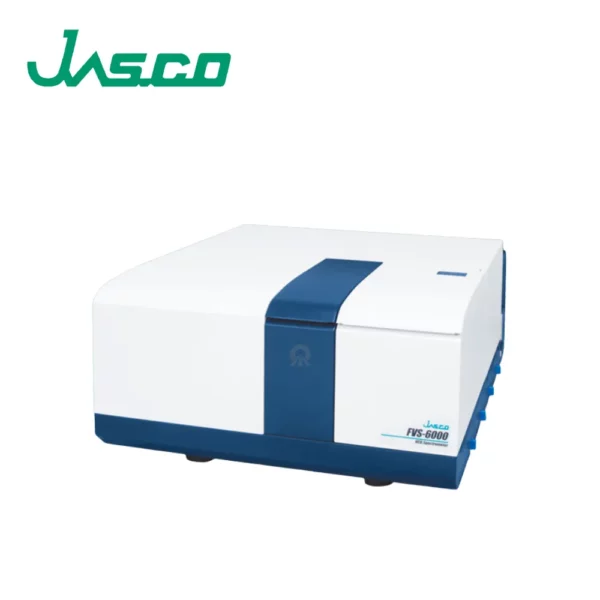

| FVS-6000 | 振動 CD(VCD) | 中紅外區(振動光譜區) | 紅外區圓二色,看分子振動的手性 | 手性分子絕對構型鑑定、與 J-1700 互補搭配 |

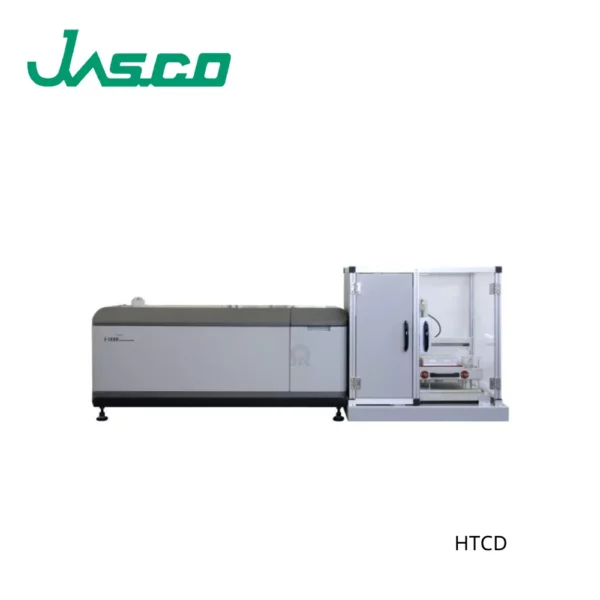

| 自動高通量 CD | 高通量篩選系統 | 依搭配主機而定 | 搭配 J-1500/1700,自動 192 樣品連續測量 | 蛋白藥物大量篩選、製劑開發、HOS 比對 |
實務觀察:蛋白質二級結構解析最常見的需求落在 180–260 nm 的遠 UV 區段,J-1100 在這個範圍已能勝任。會升級到 J-1500 或 J-1700 的場域,通常是因為需要 VUV 真空紫外(到 163 nm)、延伸到 NIR、需要 MCD,或是需要同時量多種訊號(FDCD、停止流動 + 螢光)等進階應用。
CD 選型導引
一、第一步:先確認 CD 應用方向
CD 應用面比 UV-Vis 集中,但內部分歧也比一般想像的大。常見應用方向:
- 蛋白質二級結構解析:α-螺旋、β-折疊、無規則捲曲比例分析;遠 UV(180–260 nm)是訊號最強區段
- 蛋白質三級結構與摺疊研究:近 UV(250–300 nm)看芳香胺基酸的環境,搭配溫控可做 Tm 測量
- 抗體藥物 HOS(高階結構)比對:生物相似性藥物開發、批間穩定性、製劑研究
- 手性化合物純度與絕對構型:有機合成、天然物化學、製藥研發
- 金屬錯合物、超分子化學:常需 NIR 區段、MCD
- 振動 CD(VCD):絕對構型鑑定的可靠方法,與計算化學配合
- 高通量篩選:大量蛋白變異體、配方篩選
不同方向對應的機型起跳點:基礎蛋白研究 J-1100 即可;蛋白藥物 GMP 環境或進階研究從 J-1500 起跳;有色錯合物與 NIR 應用 J-1700;絕對構型鑑定考慮 FVS-6000;大量樣品篩選評估自動高通量 CD 系統。
二、J-1100 / J-1500 / J-1700 三款主機的階梯式選擇
三款 J 系列主機是同一光學設計平台的階梯式延伸,差異主要在三個維度:
- 波長範圍:J-1100 (180–600 nm)→ J-1500 (163–1600 nm,VUV 真空紫外與 NIR)→ J-1700 (163–2500 nm,加長 NIR)
- 檢測器與訊號通道:J-1100 單檢測器、最多同步量 4 種訊號;J-1500 可選配第二檢測器、可量 FDCD/FDLD/螢光等更多模式;J-1700 標配 PMT + InGaAs 自動切換
- 擴充能力:J-1500/1700 可搭配自動高通量 CD 系統、停止流動模組、磁場 MCD 模組;J-1100 擴充選項較少
簡化判斷:常規蛋白研究、教學、QA/QC,J-1100 通常足夠;蛋白藥物開發、生物相似性、需要 VUV 或 MCD 的研究級實驗室,從 J-1500 起跳較有彈性;有色蛋白(如血紅素類)、金屬錯合物、需要長波長 NIR 區段、振動倍頻 NIR CD,選 J-1700。完整 CD 選購方法可參考圓二色光譜儀 CD 選購完整指南。
三、什麼時候需要振動 CD(VCD)?FVS-6000 跟 J 系列怎麼差
傳統 CD(J 系列)測量的是「電子躍遷」造成的圓二色訊號,主要落在紫外可見光區段。振動 CD(VCD)則是測量分子在「紅外振動」過程中的圓二色訊號,落在中紅外區。兩者光譜區段完全不同,提供的資訊也不同。
| 比較維度 | 傳統 CD(J 系列) | 振動 CD(FVS-6000) |
|---|---|---|
| 訊號來源 | 電子躍遷(UV-Vis 區) | 分子振動(中紅外區) |
| 主要應用 | 蛋白質二級結構、藥物 HOS、整體手性活性 | 小分子手性絕對構型鑑定 |
| 絕對構型判定 | 需參考標準物質或計算 | 可與 DFT 計算直接比對,可靠度高 |
| 典型樣品 | 蛋白質、核酸、含發色團手性分子 | 不含發色團的小分子、天然物、新藥候選物 |
需要 VCD 的典型情境:新藥候選物的絕對構型鑑定、天然物化學中無 X 光晶體結構可參考的新化合物、計算化學配合的構型確認、不含發色團或紫外吸收弱的手性化合物分析。製藥研發場域常配置 J-1500/1700 + FVS-6000 兩種儀器並用,涵蓋從蛋白藥物 HOS 到小分子絕對構型的完整需求。
四、自動高通量 CD 的應用時機
傳統 CD 量測一個樣品需要手動更換樣品槽、設定參數、開始量測,跑完一批樣品可能花上半天到一天。自動高通量 CD 系統搭配 J-1500 或 J-1700 使用,可自動連續處理多達 192 個樣品,適合大量樣品篩選或例行性比對的場域。
常見適用情境:
- 蛋白藥物製劑開發:不同緩衝液、pH、賦形劑條件下的結構穩定性篩選
- 抗體藥物批間 HOS 比對(QC 場域)
- 蛋白變異體大量篩選(蛋白工程)
- 生物相似性藥物開發中的結構等效性驗證
- 製藥研發中數百種候選物的快速篩選
建置這套系統的主要評估點是「年度樣品量」與「人力時間成本」。每月處理數十到上百樣品的場域,自動系統可大幅減少人力負擔;每月樣品量不到 20 個的場域,手動模式可能更經濟。
五、附件選型:Peltier 溫控、停止流動、磁場 MCD
CD 附件決定能做哪些進階應用。常用附件包括:
- Peltier 溫控樣品槽:幾乎是研究級 CD 的標配,可做溫度依存性、Tm 變性曲線、酵素動力學;單孔到 6 孔多位置都有
- 停止流動模組(Stopped-flow):快速反應動力學(毫秒級)的解方,可同步量 CD 與螢光
- 磁圓二色(MCD)模組:外加磁場下的 CD 光譜,適合金屬有機錯合物、過渡金屬、抗磁性樣品的電子結構研究
- 液體 / 固體 / 薄膜樣品架:CD 不只能量溶液,薄膜與固體樣品也可分析
- VUV 真空紫外吹掃模組:量到 163 nm 時需要 N₂ 大量吹掃以排除 O₂ 吸收
- 圓偏振校正附件:長期使用後校正光學元件偏振度
選型建議:CD 採購最容易低估的就是 N₂ 吹掃需求。J 系列要量到遠 UV(180 nm 以下)時,光路中的 O₂ 會吸收訊號,必須以 N₂ 吹掃整條光路。N₂ 流量需求頗高,連續實驗下來消耗量可觀,實驗室建置時要先確認液態氮桶或氮氣管路供應是否足夠。
六、安裝環境與整廠規劃考量
CD 對環境敏感度比 UV-Vis 高,接近 FTIR。需要考量五個面向:
- N₂ 吹掃供應:遠 UV 量測必需,管路要在規劃階段拉好;高流量場域需要液態氮桶或大容量氮氣管路
- 振動:光學系統對地面震動敏感,應遠離壓縮機、真空幫浦、冷凍離心機
- 溫濕度:穩定空調環境(濕度建議低於 85% RH),避免陽光直射
- 電力:穩定 AC 電源,氙燈啟動瞬間電流大,迴路規劃要納入;搭配 UPS 避免突然斷電損害光源與檢測器
- 空間:主機尺寸之外,還要預留停止流動模組、自動高通量系統、Peltier 控溫水浴等附件操作空間
完整環境規劃可參考實驗室光譜儀安裝環境規劃指南。
應用情境 → 配置對應矩陣
| 應用情境 | 建議機型 | 配套附件 |
|---|---|---|
| 蛋白二級結構研究、教學 | J-1100 | Peltier 溫控樣品槽 |
| 蛋白藥物開發、HOS 分析 | J-1500 | Peltier 溫控 + 多位置樣品槽 + 21 CFR Part 11 合規軟體 |
| VUV 真空紫外結構解析(蛋白精細研究) | J-1500 或 J-1700 | N₂ 吹掃模組 + 大流量供氣 |
| 蛋白快速反應動力學 | J-1500 或 J-1700 | 停止流動模組 |
| 有色蛋白、金屬錯合物、MCD 分析 | J-1700 | MCD 磁場模組 |
| 手性小分子絕對構型鑑定 | FVS-6000(振動 CD) | 紅外液槽、DFT 計算配合 |
| 大量蛋白變異體 / 製劑篩選 | J-1500 或 J-1700 | 自動高通量 CD 系統 |
跨界搭配:CD 與其他光譜儀的整合
CD 在蛋白與手性分析場域常與其他儀器並用,以下整理常見搭配組合。
| 搭配組合 | 應用場景 |
|---|---|
| CD + UV-Vis | UV-Vis 確認蛋白濃度與聚集狀態,CD 看結構變化;蛋白藥物開發必備搭配 |
| CD + 旋光儀 | 旋光儀做手性 QC 快速判定,CD 補上結構/光譜詳細資訊;製藥研發到 QC 完整覆蓋 |
| CD + 螢光光譜儀 | CD 看蛋白結構,螢光看標記訊號或內源色胺酸環境變化;蛋白摺疊研究常見組合 |
| J 系列 + FVS-6000 振動 CD | 電子躍遷 CD 涵蓋大分子,振動 CD 涵蓋小分子絕對構型;製藥研發完整工具組 |
完整 CD 選型方法可參考JASCO 圓二色光譜儀系列總覽,或深入閱讀旋光儀 vs 圓二色光譜儀 CD:手性分析該買哪一台。
CD 選型諮詢與配置規劃
CD 的選型決策橫跨機型階梯、應用方向、附件配套、N₂ 吹掃供應與整廠規劃多個層次,以下整理三類延伸資源。
實驗室規劃與設備整合
CD 對振動敏感、需要 N₂ 吹掃管路、研究級場域常搭配自動高通量系統或停止流動模組,單機進駐既有空間時容易發現環境條件不足或空間配置受限。整廠規劃時把 CD 環境一併考量,可避免後續逐項補救。
- 實驗室規劃與建置經理人 — 規劃、機電工程、空間裝修、設備整合一站式服務
- 實驗室建置完整解決方案 — 規劃 + 工程 + 設備統包
- 科學儀器經理人 — 跨品牌實驗室儀器選型與配置顧問
相關設備分類
CD 實驗室通常與下列幾類儀器並列出現,選型時可一併評估。
- 光譜儀五大類選型總覽 — CD 與其他光譜儀的整體比較
- 旋光度光譜儀(旋光儀) — 手性 QC 快速判定的搭配工具
- UV-Vis 分光光度計 — 蛋白濃度確認與聚集狀態分析
- 螢光光譜儀 — 蛋白標記訊號與內源色胺酸研究
- FTIR 紅外線光譜儀 — 振動 CD(VCD)的相關技術基礎
- HPLC 高效液相層析 — 手性化合物分離後 CD 鑑定
延伸閱讀
以下文章可深入了解 CD 與光譜儀的選型邏輯與規劃要點。
- 實驗室光譜儀完整選型指南 — 光譜儀五大類的整體比較
- 圓二色光譜儀 CD 選購完整指南 — CD 主題深入解析
- 旋光儀 vs 圓二色光譜儀 CD:手性分析該買哪一台 — 手性分析的儀器選擇
- 實驗室光譜儀安裝環境規劃指南 — 振動、溫濕度、電力、N₂ 供應
- 光譜儀校正、驗證與例行維護指南 — 上機後的長期維護考量
不確定該選哪一款 CD,或希望從整廠規劃角度評估
CD 選型涉及機型階梯、應用方向、附件配套、N₂ 吹掃供應與安裝環境多個層次,單機選型與整廠規劃可一併評估。原拓提供 JASCO 圓二色光譜儀全系列的選型評估、安裝環境規劃與後續維護銜接;若有特殊規格需求,亦能依需求協助評估其他配置。歡迎來電或填寫表單討論您的應用需求。
相關文章
常見問題解答
J-1100、J-1500、J-1700 三款 CD 該怎麼選?
三款 J 系列主機是同一光學平台的階梯式延伸,選擇邏輯主要看三個維度。
第一是波長範圍。J-1100 涵蓋 180–600 nm,適合一般蛋白二級結構研究(訊號主要落在 180–260 nm);J-1500 涵蓋 163–1600 nm,VUV 真空紫外可量到 163 nm,並可延伸到 NIR 區段;J-1700 涵蓋 163–2500 nm,長 NIR 範圍最廣。
第二是檢測器與訊號通道。J-1100 單檢測器,最多可同時量 CD、LD、吸收、HT、DC 等四種訊號;J-1500 可選配第二檢測器,支援 FDCD、FDLD、螢光等更多模式;J-1700 標配 PMT + InGaAs 自動切換,涵蓋紫外到 NIR。
第三是擴充能力。J-1500/1700 可搭配自動高通量 CD 系統、停止流動模組、磁圓二色 MCD 模組;J-1100 擴充選項較少。
簡化判斷:常規蛋白研究、教學、QA/QC → J-1100;蛋白藥物開發、需要 VUV 或 MCD、研究級主流 → J-1500;有色蛋白、金屬錯合物、長波長 NIR 應用 → J-1700。深入比較可參考圓二色光譜儀 CD 選購完整指南。
CD 跟旋光儀差在哪?手性分析該買哪一台?
CD 和旋光儀都用偏振光分析手性化合物,但輸出資訊與應用場景完全不同。
旋光儀測量「偏振光通過樣品後的旋轉角度」,輸出單一數值(旋光度);操作簡單、樣品準備門檻低、符合多國藥典規範,適合製藥 QC、糖類檢驗、食品工業的手性純度快速判定。
CD 圓二色光譜儀測量「左右圓偏振光的吸收差」,輸出整段光譜;可解析蛋白質二級結構(α-螺旋、β-折疊比例)、核酸構型、手性化合物的絕對構型,是蛋白質研究、結構生物學、新藥開發必備的工具。
簡化判斷:只需要「合不合格、純不純」的數值結果 → 旋光儀;要詳細的結構或光譜資訊 → CD。兩者並非互斥,製藥場域常見搭配使用——研發階段用 CD 做完整結構分析,QC 階段用旋光儀做快速例行檢驗。完整比較可參考旋光儀 vs 圓二色光譜儀 CD:手性分析該買哪一台。
什麼時候需要振動 CD(VCD)?跟 J 系列 CD 有什麼不同?
傳統 CD(J 系列)測量的是電子躍遷造成的圓二色訊號,主要在紫外可見光區段;振動 CD(VCD,FVS-6000)則測量分子振動的圓二色訊號,落在中紅外區。兩者光譜區段不同,提供的資訊也不同。
振動 CD 的核心優勢在於「絕對構型鑑定」。傳統 CD 的訊號需要參考標準物質或事先有相關文獻才能判斷絕對構型,振動 CD 則可直接與 DFT 量子化學計算結果比對,可靠度高。對於不含發色團、紫外吸收弱、或全新的手性化合物,振動 CD 是少數能直接確認絕對構型的方法。
常見需要 VCD 的情境包括:新藥候選物的絕對構型鑑定、天然物化學中無 X 光晶體結構可參考的新化合物、計算化學配合的構型確認、不含發色團或紫外吸收弱的手性化合物分析。
製藥研發場域常見配置 J-1500/1700 + FVS-6000 兩種儀器並用,涵蓋從蛋白藥物 HOS 到小分子絕對構型的完整需求。如果實驗室主要做蛋白質研究,J 系列就夠;如果需要小分子絕對構型鑑定,才考慮 VCD。
CD 安裝對實驗室空間和環境有哪些要求?N₂ 吹掃是必要的嗎?
CD 對環境敏感度比 UV-Vis 高,接近 FTIR,通常需要考量五個面向。
第一是 N₂ 吹掃,這是 CD 量到遠 UV(180 nm 以下)時的必需條件。J 系列要量到遠 UV,光路中的 O₂ 會吸收訊號,必須以 N₂ 大量吹掃整條光路;N₂ 流量需求頗高,長期實驗下消耗量可觀,實驗室建置時要先確認液態氮桶或氮氣管路供應是否足夠。如果只做 200 nm 以上的測量,N₂ 吹掃可省略,但研究級場域一般仍會建置。
第二是振動,光學系統對地面震動敏感,需遠離壓縮機、真空幫浦、冷凍離心機。第三是溫濕度,穩定空調環境(濕度建議低於 85% RH),避免陽光直射。第四是電力,穩定 AC 電源,氙燈啟動瞬間電流大,迴路規劃要納入;搭配 UPS 避免突然斷電損害光源與檢測器。第五是空間,主機尺寸之外,還要預留停止流動模組、自動高通量系統、Peltier 控溫水浴等附件的操作空間。
整廠規劃時把這些放進去,可避免後續逐項補救。完整環境規劃可參考實驗室光譜儀安裝環境規劃指南。
CD 的光源壽命大約多久?維護成本如何估算?
CD 主要光源是氙燈(Xe lamp),壽命依機型與使用頻率而異,常見落在 1,500–2,000 小時範圍。與 UV-Vis 的氘燈、鎢/鹵素燈相比,氙燈使用壽命較長,但單顆耗材成本較高。
維護成本估算可分三個部分:
- 光源更換:氙燈接近壽命或訊號明顯減弱時更換,部分機型可從軟體查使用時數;研究實驗室常見每年到每兩年更換一次
- N₂ 吹掃供應:若例行做遠 UV 測量,N₂ 消耗量可觀,液態氮桶或氮氣管路的長期成本要納入 TCO 計算
- 校正與驗證:依使用場域決定週期。研究場域季度檢查、製藥 GMP 場域依 SOP 規範(常見 IQ/OQ/PQ 與年度認證);CD 標準校正可使用 d-10-樟腦磺酸銨(d-10-CSA)等可追溯標準物質
整體而言,CD 的 TCO 主要落在氙燈耗材與 N₂ 供應上,後者在連續高頻使用的場域常被低估。完整維護週期可參考光譜儀校正、驗證與例行維護指南。
