拉曼光譜儀
拉曼光譜儀(Raman Spectrometer)透過量測樣品散射光的能量位移,提供分子振動的指紋光譜,是材料成分鑑定、藥品原料驗收、塑膠分類、食品檢驗、微區成分分析的非破壞性工具。拉曼與 FTIR 同屬振動光譜,但兩者測量的振動模式不同——某些 FTIR 無法量到的樣品(水樣品、深色固體、容器內樣品)反而是拉曼的強項。選型時需先釐清應用場域(QC 原料鑑別 vs 研究級微區分析 vs 製程線上監測)、樣品型態(液體、固體、薄膜、微粒)、預算與機動性需求,這些變數會同時決定機型類型(手持/探針/共軛焦顯微)與雷射波長(532 / 785 / 1064 nm)。本頁整理拉曼光譜儀的選型導引,協助釐清需求並評估完整配置。若希望先理解拉曼與其他光譜儀的差異,可參考光譜儀五大類選型總覽。
拉曼光譜儀三大類型快速分流表
拉曼光譜儀依機型結構與應用場景,大致分為手持式、探針式、共軛焦顯微拉曼三大類型。三者並非「規格高低」的階梯式關係,而是「不同場域、不同需求」的平行選擇。實驗室規劃時,先確認場域需求再對應類型,可避免後續發現選錯而需重新評估。
| 拉曼類型 | 核心特性 | 適合場景 | 典型客群 |
|---|---|---|---|
| 手持式拉曼 | 小型化、攜帶方便、即按即測、內建資料庫鑑別、可透過透明容器測量 | 原料/成品的快速鑑別、入庫驗收、現場分析、QC 例行檢驗 | 製藥廠、食品廠、塑膠/回收業、海關鑑識、警政毒品鑑識 |
| 探針式拉曼 | 光纖探針延伸,主機與探針分離,可深入反應槽、製程管路、特殊容器內測量 | 製程線上監測、反應動力學追蹤、原位分析、特殊樣品環境 | 製程開發、PAT(過程分析技術)、發酵監控、化學反應研究 |
| 共軛焦顯微拉曼 | 光學顯微鏡整合,亞微米空間解析度、可做 Mapping 化學影像、研究級規格 | 微區成分分析、薄膜表徵、半導體、奈米材料、Mapping 化學影像 | 學術研究、半導體 FA、材料研發、生醫研究、犯罪鑑識 |
實務觀察:台灣市場最常見的拉曼採購是製藥廠的「原料入庫鑑別」場域,以手持式拉曼為主軸——符合 USP <858>、EP 2.2.48、JP 2.26 等藥典規範。共軛焦顯微拉曼價格較高、設備規模大,客群偏研究機構與大型材料/半導體實驗室。多數實驗室會優先評估手持式或探針式,再依進階研究需求決定是否引進顯微拉曼。
拉曼光譜儀選型導引
一、第一步:先釐清是 QC 場域還是研究場域
拉曼光譜儀的應用看似廣泛,實際選型最關鍵的分流是「QC 場域」vs「研究場域」。兩者對儀器要求的優先順序完全不同。
- QC 場域(製藥原料鑑別、食品檢驗、塑膠分類):重點是快速、可重複、可符合藥典規範。需要使用者門檻低(操作員短時間可上手)、內建大量物質資料庫、稽核軌跡與電子簽章(藥典合規)。手持式拉曼是主流
- 研究場域(材料微區、薄膜表徵、奈米科學):重點是空間解析度、光譜品質、可做 Mapping 化學影像、可配多種雷射波長。共軛焦顯微拉曼是主流
- 製程開發場域(線上監測、反應動力學):重點是探針可延伸到反應槽或管路內、即時資料、長時間穩定性。探針式拉曼是主流
不同場域對應不同類型拉曼,初步釐清這個分流後,後續選型工作會聚焦很多。
二、拉曼三大類型的選擇邏輯
三大類型在實務上各有清晰的定位:
- 手持式拉曼:儀器主機與光學系統整合在一個手持裝置內,通常重量在 1–2 kg 之間,內建雷射與檢測器。優點是即按即測、可透過透明玻璃/塑膠容器測量(不破壞包裝)、內建資料庫可直接比對鑑別。限制是規格較固定、不適合做光譜研究級的細節分析
- 探針式拉曼:主機與光纖探針分離,探針透過光纖延伸數公尺,可放入反應槽、管路、製程設備中。優點是適合線上監測、原位分析、密閉系統。限制是設備規模較大、安裝較複雜

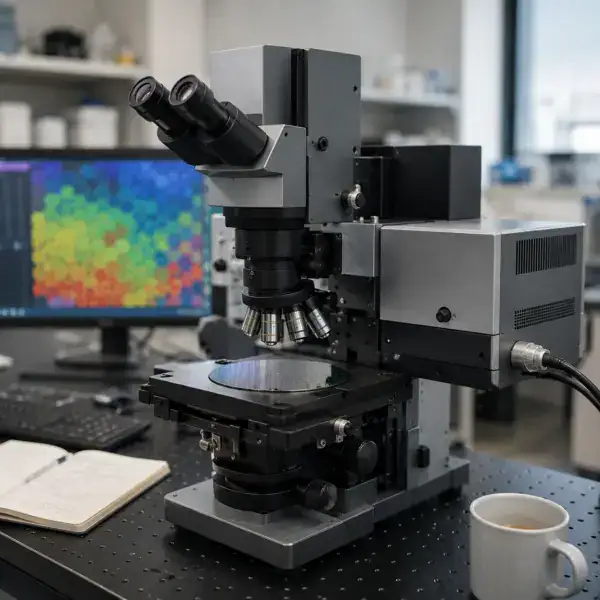

- 共軛焦顯微拉曼:整合光學顯微鏡,可在亞微米尺度做樣品定位與 Mapping。可搭配多種雷射波長、多種顯微物鏡,做完整研究級分析。限制是價格高、設備規模大、需專業操作人員
大部分台灣實驗室的拉曼採購起點是手持式(製藥 QC、原料鑑別、現場分析),需要更深入研究時才會評估升級到共軛焦顯微拉曼;製程線上應用則直接走探針式。
三、雷射波長選擇:532 / 785 / 1064 nm
雷射波長是拉曼選型最關鍵的參數之一,直接影響訊號強度與螢光干擾的取捨。三個主流波長各有適用場景:
| 雷射波長 | 訊號強度 | 螢光干擾 | 典型適用 |
|---|---|---|---|
| 532 nm(綠光) | 最強 | 較高(深色樣品、有機物常見) | 無機材料、奈米碳管、二維材料、白色固體 |
| 785 nm(近紅外) | 中等 | 較低 | 通用選擇、製藥原料、塑膠、有機化合物常規分析 |
| 1064 nm(近紅外深) | 較弱 | 幾乎可消除 | 深色樣品、有強螢光的有機物、複雜配方鑑別、藥廠原料 |
選擇邏輯:
- 樣品是無機物、白色固體、奈米碳管等不易螢光的材料 → 532 nm 訊號最強
- 樣品種類多元、想用一台涵蓋大部分應用 → 785 nm 是最平衡的通用波長,也是台灣手持式拉曼最常見的選擇
- 樣品經常有強螢光(有機物、深色化合物、複雜配方) → 1064 nm 雖然訊號較弱,但可顯著降低螢光背景,鑑別成功率反而較高;製藥原料鑑別市場主流配置
常見踩坑:很多人預設「波長越短訊號越強就是好」,但實際上,如果樣品有強烈螢光,532 nm 的強訊號完全被螢光背景淹沒,連光譜都看不到。製藥場域因樣品種類複雜,1064 nm 雖然訊號較弱,但鑑別成功率反而最高。選雷射波長前,先了解預期樣品的螢光特性比規格表上的「訊號強度」重要得多。
四、什麼情況下拉曼比 FTIR 更適合?
FTIR 和拉曼同屬振動光譜,常被誤解為「二選一」的競爭關係,實際上兩者是互補的。多數情境兩種光譜都能提供資訊,但有幾類樣品拉曼有明顯優勢:
- 水樣品或含水溶液:水分子在 FTIR 紅外區有強烈吸收會掩蓋訊號,但水在拉曼幾乎無訊號干擾。所有水溶液、生物樣品、體液分析,拉曼明顯優於 FTIR
- 需要透過容器測量的樣品:許多拉曼系統(尤其是手持式 1064 nm)可透過透明玻璃或塑膠包裝直接測量,不需打開樣品;FTIR 必須直接接觸樣品
- 深色固體或粉末:對 FTIR 來說反射訊號弱,但拉曼仍可量測
- 需要微區、亞微米空間解析度:共軛焦顯微拉曼空間解析度可達 0.5 µm,優於 FTIR 顯微紅外(典型 5–20 µm)
- 無機材料、礦物、半導體:許多無機物在拉曼有明確指紋,但 FTIR 訊號可能弱或無
- 製程線上即時監測:探針式拉曼可透過光纖延伸,FTIR 不易做到
反過來,有些情境 FTIR 仍是首選:複雜有機混合物的官能基詳細解析、ATR 直接量測表面、需要量化分析法規參考標準(藥典歷史較長)、有強螢光無法用 1064 nm 處理的樣品。完整 FTIR 與拉曼的選擇邏輯可參考FTIR 紅外線光譜儀選型總覽。
五、附件與配套(光纖探針、顯微物鏡、Mapping 載台、標準資料庫)
拉曼附件依機型類型差異很大,常用附件:
- 內建物質鑑別資料庫:手持式拉曼幾乎必需,藥廠資料庫常見 USP 規範化合物、賦形劑、活性藥物成分;材料識別資料庫則涵蓋塑膠、礦物、化學品
- 光纖探針(探針式拉曼):不同長度、不同光學配置(穿透式、反射式、浸入式),依製程環境選擇
- 顯微物鏡(共軛焦顯微拉曼):不同放大倍率對應不同空間解析度與光學配置;研究級系統常配 4 個以上物鏡
- Mapping 載台:共軛焦顯微拉曼的 XYZ 自動載台,做化學影像必需
- 21 CFR Part 11 合規軟體:製藥 QC 場域必需,稽核軌跡、電子簽章、使用者帳號
- 樣品架/樣品適配器:不同形狀樣品(管狀、片狀、粉末)的固定器
- 專用樣品瓶/樣品袋:可透視容器測量時的標準容器
採購前建議盤點預期應用,把附件、資料庫、合規軟體一併納入預算與規格評估。
六、安裝環境與雷射安全規劃
拉曼光譜儀對環境的敏感度因類型差異大:
- 手持式拉曼:環境寬容度最高,標準辦公或實驗環境即可使用;主要關注電池電力與資料連線
- 探針式拉曼:主機需放在製程環境附近的乾淨空間,光纖路徑要避免大幅度彎折
- 共軛焦顯微拉曼:對振動較敏感,需穩定平台或防振桌;溫濕度穩定的空調環境;雷射光源啟動電流大,電力規劃要納入
雷射安全是拉曼光譜儀規劃時容易被忽略的環節。雷射依等級分類(Class 1 到 Class 4),不同等級對防護的要求不同:
- 共軛焦顯微拉曼通常設計為 Class 1 雷射等級(殼體封閉),日常使用相對安全,但維修或開殼操作時仍需注意
- 探針式拉曼若使用較高功率雷射,雷射輸出端需有警示標示與適當防護
- 手持式拉曼通常為 Class 3R 或 Class 3B,操作時需避免雷射光直接射向眼睛或反射面
具體雷射安全規範依產品型號與使用環境而異,規劃時建議與設備經理人討論完整的雷射安全方案。完整環境規劃可參考實驗室光譜儀安裝環境規劃指南。
應用情境 → 配置對應矩陣
| 應用情境 | 建議類型 | 建議雷射波長 | 關鍵附件 |
|---|---|---|---|
| 製藥廠原料入庫鑑別(藥典 USP <858> 規範) | 手持式 | 1064 nm(降低螢光) | 藥典資料庫、21 CFR Part 11 合規軟體 |
| 塑膠回收業快速分類(PE/PP/PVC/PET) | 手持式 | 785 nm 或 1064 nm | 塑膠資料庫 |
| 食品摻偽、農藥殘留快速檢測 | 手持式 | 785 nm 或 1064 nm | 食品成分資料庫、SERS 增強基板(視需求) |
| 毒品/爆裂物鑑識 | 手持式 | 1064 nm | 毒品鑑識資料庫、防爆規範認證 |
| 製藥/化工反應動力學線上監測 | 探針式 | 785 nm(視樣品) | 浸入式光纖探針、反應槽介面 |
| PAT(過程分析技術)、發酵監控 | 探針式 | 785 nm 或 1064 nm | 耐高溫/耐壓光纖探針、製程介面 |
| 石墨烯、二維材料、奈米碳管研究 | 共軛焦顯微 | 532 nm(或多波長) | 高放大物鏡、低波數附件、Mapping 載台 |
| 半導體 FA、微區成分分析 | 共軛焦顯微 | 532 nm + 785 nm 雙波長 | 高解析物鏡、Mapping 載台、應力分析功能 |
| 藥物多形性、薄膜表徵研究 | 共軛焦顯微 | 785 nm(降螢光)+ 532 nm | 多物鏡配置、Mapping、Peltier 控溫 |
跨界搭配:拉曼與其他光譜儀的整合
| 搭配組合 | 應用場景 |
|---|---|
| 拉曼 + FTIR | 兩者互為振動光譜的互補技術,FTIR 看分子官能基的紅外吸收,拉曼看分子振動的拉曼散射;水樣品、深色固體、容器內樣品拉曼更適合,複雜混合物 FTIR 更直接 |
| 拉曼 + UV-Vis | UV-Vis 做溶液定量,拉曼做成分鑑別;製藥 QC 完整檢驗組合 |
| 拉曼 + HPLC | HPLC 分離後拉曼鑑定,有機合成、藥品分析完整流程 |
| 手持式拉曼 + 製藥 QC 完整實驗室 | 原料入庫快速鑑別(拉曼)+ 進階成分驗證(FTIR/UV-Vis/HPLC),完整 cGMP QC 場域配置 |
不確定要哪種拉曼配置,或希望從整廠規劃角度評估?可參考拉曼光譜儀選型諮詢,進一步討論您的應用需求。
拉曼光譜儀選型諮詢與配置規劃
拉曼的選型決策橫跨機型類型、雷射波長、應用方向(QC vs 研究 vs 製程)、合規需求(藥典規範)、雷射安全與整廠規劃多個層次,以下整理三類延伸資源。
實驗室規劃服務
拉曼光譜儀的安裝環境依類型差異很大——手持式拉曼空間需求小、共軛焦顯微拉曼需要防振桌與穩定空調、探針式拉曼需與製程設備整合。整廠規劃時把拉曼類型一併考量,可避免後續發現空間或環境條件不符。
相關設備分類
拉曼實驗室通常與下列幾類儀器並列出現,選型時可一併評估。
- 光譜儀五大類選型總覽 — 拉曼與其他光譜儀的整體比較
- FTIR 紅外線光譜儀 — 振動光譜的互補工具
- UV-Vis 分光光度計 — 製藥 QC 完整檢驗組合中的常見搭配
- 螢光光譜儀 — 螢光特性研究的相關工具
- HPLC 高效液相層析 — 分離後鑑定的常見組合
- 樣品濃縮乾燥前處理設備 — 樣品準備的前段工作
延伸閱讀
以下文章可深入了解拉曼與光譜儀的選型邏輯與規劃要點。
- 實驗室光譜儀完整選型指南 — 光譜儀完整類別的整體比較
- 拉曼光譜儀完整選型指南(待上線)— 拉曼主題深入解析
- 實驗室光譜儀安裝環境規劃指南 — 振動、溫濕度、電力、空間需求
- 光譜儀校正、驗證與例行維護指南 — 上機後的長期維護考量
不確定該選哪種拉曼,或希望由顧問協助評估
拉曼光譜儀涵蓋多種類型(手持/探針/共軛焦顯微)、多種雷射波長、多種品牌與配置層級,單一品牌與機型很難滿足所有需求。原拓以「設備經理人」定位,協助釐清應用目標、評估規格、比較不同類型與品牌配置、規劃安裝環境與後續維護;適合不確定要選哪一類拉曼、或希望從整廠規劃角度一併評估的場域。詳細服務內容與聯繫方式請見拉曼光譜儀選型諮詢。
相關文章
常見問題解答
拉曼跟 FTIR 該怎麼選?都是振動光譜,為什麼需要兩台?
FTIR 與拉曼同屬振動光譜,測量原理互補但不重疊。許多樣品兩種光譜都能提供資訊,但有幾類樣品拉曼明顯優於 FTIR:
- 水樣品或含水溶液:水分子在 FTIR 紅外區有強烈吸收會掩蓋訊號,水在拉曼幾乎無干擾
- 需要透過容器測量的樣品:許多拉曼系統可透過透明玻璃或塑膠包裝直接量測,不需開封;FTIR 必須直接接觸樣品
- 深色固體或粉末:FTIR 反射訊號弱,拉曼仍可量測
- 需要亞微米空間解析度:共軛焦顯微拉曼可達 0.5 µm,優於 FTIR 顯微紅外(典型 5–20 µm)
- 無機材料、礦物、半導體:許多無機物在拉曼有指紋,FTIR 訊號可能弱
- 製程線上即時監測:探針式拉曼可透過光纖延伸,FTIR 不易做到
反過來,複雜有機混合物的官能基詳細解析、ATR 直接量測表面、有強螢光無法用 1064 nm 處理的樣品,FTIR 仍是首選。
實務上,具規模的製藥/材料實驗室常見「FTIR + 拉曼」並用——前者做進階成分驗證,後者做原料快速鑑別或微區分析。完整選型可參考FTIR 紅外線光譜儀選型總覽或拉曼選型諮詢。
手持式、探針式、共軛焦顯微拉曼三種類型怎麼選?
三種類型不是「規格高低」的階梯式關係,而是「不同場域、不同需求」的平行選擇。
手持式拉曼:小型化、攜帶方便、即按即測、內建資料庫鑑別、可透過透明容器測量。適合原料/成品快速鑑別、入庫驗收、現場分析、QC 例行檢驗。台灣最常見的拉曼採購類型,典型客群是製藥廠、食品廠、塑膠/回收業、海關鑑識、警政毒品鑑識。
探針式拉曼:主機與光纖探針分離,探針可延伸數公尺,深入反應槽、製程管路、特殊容器內測量。適合製程線上監測、反應動力學追蹤、原位分析、PAT 過程分析技術。典型客群是製程開發、發酵監控、化學反應研究。
共軛焦顯微拉曼:整合光學顯微鏡,亞微米空間解析度、可做 Mapping 化學影像、研究級規格。適合微區成分分析、薄膜表徵、半導體 FA、奈米材料研究。典型客群是學術研究、半導體研發、材料科學、生醫研究。
實務起點:多數實驗室從手持式評估(製藥 QC、原料鑑別、現場應用),需要更深入研究時才升級到共軛焦顯微拉曼;製程線上應用則直接走探針式。
雷射波長 532 / 785 / 1064 nm 該選哪一個?
雷射波長是拉曼選型最關鍵的參數之一,直接影響訊號強度與螢光干擾的取捨。
532 nm(綠光):訊號強度最高,但螢光干擾也最大。適合無機材料、奈米碳管、二維材料、白色固體等不易產生螢光的樣品;研究級共軛焦顯微拉曼常配置。
785 nm(近紅外):訊號強度中等,螢光干擾較低。是台灣手持式拉曼最常見的通用波長,可涵蓋大部分有機物、塑膠、製藥原料等應用。
1064 nm(近紅外深):訊號強度較弱,但可幾乎消除螢光干擾。適合深色樣品、有強螢光的有機物、複雜配方鑑別;製藥原料鑑別市場主流配置。
常見踩坑:很多人預設「波長越短訊號越強就好」,但如果樣品有強螢光,532 nm 的強訊號會被螢光背景完全淹沒,連光譜都看不到。製藥場域因樣品種類複雜,1064 nm 雖然訊號較弱,但鑑別成功率反而最高。
選擇邏輯:無機材料、白色固體 → 532 nm;通用應用、樣品種類多 → 785 nm;有強螢光樣品、深色化合物、製藥原料 → 1064 nm。多波長配置(共軛焦顯微拉曼)則可同時涵蓋多種樣品需求。
拉曼光譜儀需要符合什麼藥典規範?USP 、EP 2.2.48 是什麼?
拉曼光譜在製藥領域已是廣泛接受的鑑別方法,主要藥典都已收錄相關規範:
- USP :美國藥典(USP)的拉曼光譜法通則
- EP 2.2.48:歐洲藥典(EP)的拉曼光譜法通則
- JP 2.26:日本藥典(JP)的拉曼光譜法通則
- 中華人民共和國藥典也有對應條文
這些藥典規範通常涵蓋:儀器性能驗證項目、波數準確度與精密度要求、訊號強度重複性、檢測限與定量限驗證、儀器資格認證(IQ/OQ/PQ)、操作 SOP 等。
需要藥典合規的拉曼採購情境:
- 製藥廠原料入庫驗收(進料 QC)
- cGMP 環境下的成分鑑別
- 學名藥申請、原料藥 DMF 文件
- 中藥/草本萃取物 QC
採購規格時,需確認:儀器是否內建藥典合規驗證模式、儀器是否提供 IQ/OQ/PQ 文件、軟體是否支援 21 CFR Part 11(電子簽章、稽核軌跡、使用者帳號)。
不需要藥典合規的場域(食品檢驗、塑膠回收、學術研究)則可選擇規格較精簡的機型,降低採購預算。
拉曼光譜儀的雷射安全有哪些考量?
拉曼光譜儀使用雷射作為光源,規劃時需考量雷射安全分類與防護措施。雷射依輸出功率與波長分為 Class 1 到 Class 4,等級越高危險性越高。
不同類型拉曼的雷射安全狀況:
- 手持式拉曼:常見為 Class 3R 或 Class 3B 等級;雖然殼體封閉,但操作時需避免雷射光直接射向眼睛或反射面;部分機型有安全鎖開關確保只在按壓時雷射才開啟
- 探針式拉曼:光纖輸出端為雷射出口,輸出端需有警示標示;製程線上應用時,雷射路徑需與操作人員工作區域隔離
- 共軛焦顯微拉曼:通常設計為 Class 1 整機等級(殼體封閉,正常操作不會接觸雷射),但維修或開殼操作時仍需注意
實驗室規劃需考量的雷射安全項目:
- 雷射防護鏡(對應雷射波長的 OD 等級)
- 操作區域的雷射警示燈與警示標示
- 操作人員的雷射安全訓練
- 應用場域的反射面管理(避免高反射金屬表面造成意外反射)
- 鄰近區域人員的隔離措施(較高功率機型)
具體雷射安全規範依產品型號、雷射功率與使用環境而異,規劃時建議與設備經理人討論完整方案。完整環境規劃可參考實驗室光譜儀安裝環境規劃指南。
