J-1100 / 1500 / 1700 系列 JASCO 圓二色光譜儀(含 FVS-6000 振動 CD 與自動高通量 CD)

CD J-1000 系列怎麼選

JASCO J-1000 系列圓二色光譜儀 5 款涵蓋從入門 J-1100、研究主流 J-1500、NIR 旗艦 J-1700,到振動圓二色(VCD)FVS-6000 與自動高通量 192 樣品系統。J-1000 系列採用高動態範圍檢測器,可在遠紫外區域對高吸收材料(蛋白質、核酸)取得高訊雜比光譜,搭配四通道鎖相放大器可同時量測 CD、HT、Abs、LD、螢光等多通道數據。本頁整理 5 款的應用對應與選型邏輯;深入比較各類光譜儀差異可參考圓二色光譜儀選型總覽。

詳細規格請參閱本頁「規格」分頁。報價與客製化評估請洽原拓科技。

應用情境 → 機型對應

下表整理常見 CD 應用對應的機型與配套附件。實際配置仍需依研究目標(結構表徵 / 動力學 / 篩選 / 振動 CD)、樣品數量、預算綜合判斷。

應用情境	建議機型	關鍵附件
蛋白質二級結構(α-helix、β-sheet)分析	J-1100 / J-1500	Peltier 控溫池座
抗體藥 HOS 高階結構穩定性	J-1500	Spectra Manager CFR + 自動進樣
核酸(DNA / RNA)結構表徵	J-1100 / J-1500	LD 模組同時量測
手性藥品 QC、藥典規範	J-1500	Spectra Manager CFR + 校正套件
高通量篩選(192 樣品)	自動高通量 CD(配 J-1500 / 1700)	HTCD Plus 系統
蛋白質摺疊/解摺動力學	J-1500 / J-1700	Stopped-Flow 模組
振動 CD(VCD)不對稱合成研究	FVS-6000	紅外區 VCD 專用
金屬錯合物、NIR-CD、磁圓二色(MCD)	J-1700	PMT + InGaAs 雙檢測器、MCD 永磁附件

5 款機型定位

J-1000 系列以共用高動態範圍檢測器與四通道鎖相放大器為核心,5 款型號各有清楚定位。

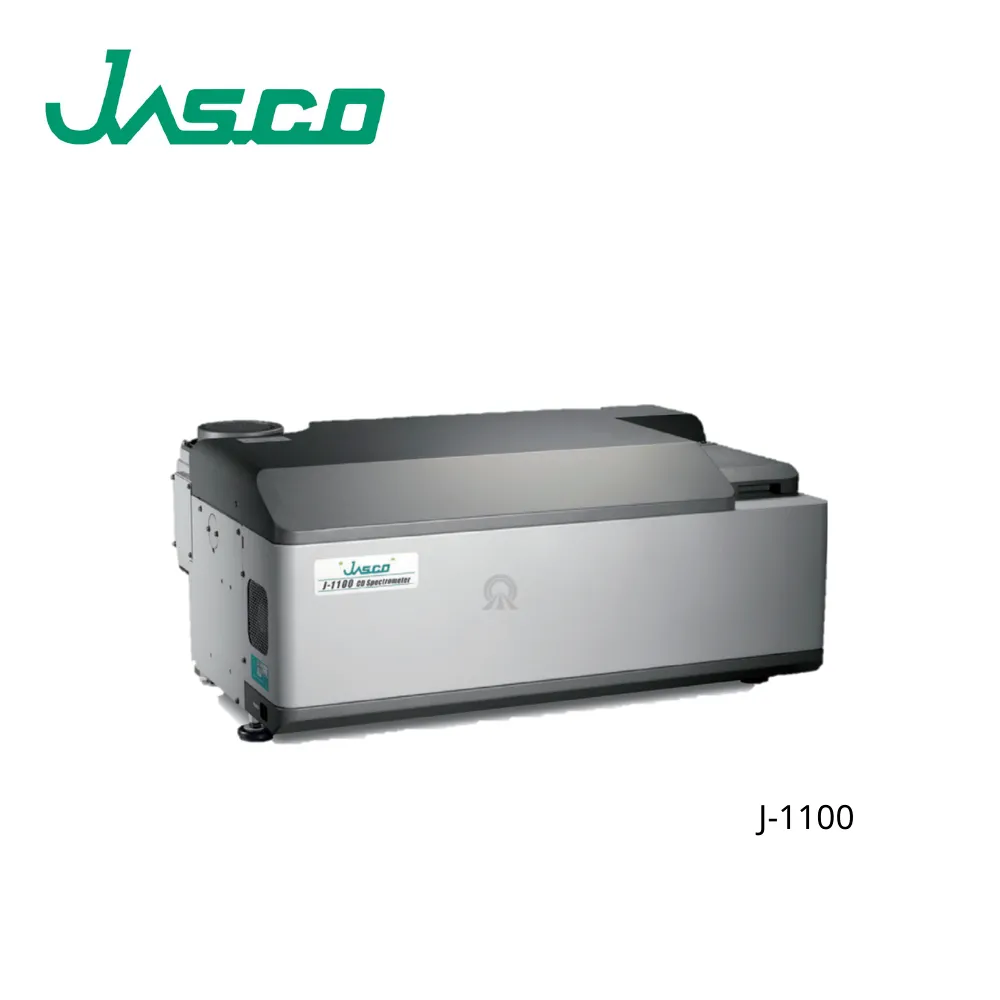

J-1100(緊湊入門款)

緊湊空間節省設計、波長 180–600 nm、RMS Noise < 0.03 mdeg(200 nm)。標配 CD、LD、Abs 同時測量。適合 QC、教學、一般學術研究的蛋白質二級結構、核酸結構量測。可選配 Peltier 池座進行 CD、LD、Abs 對溫度與時間的依存量測。

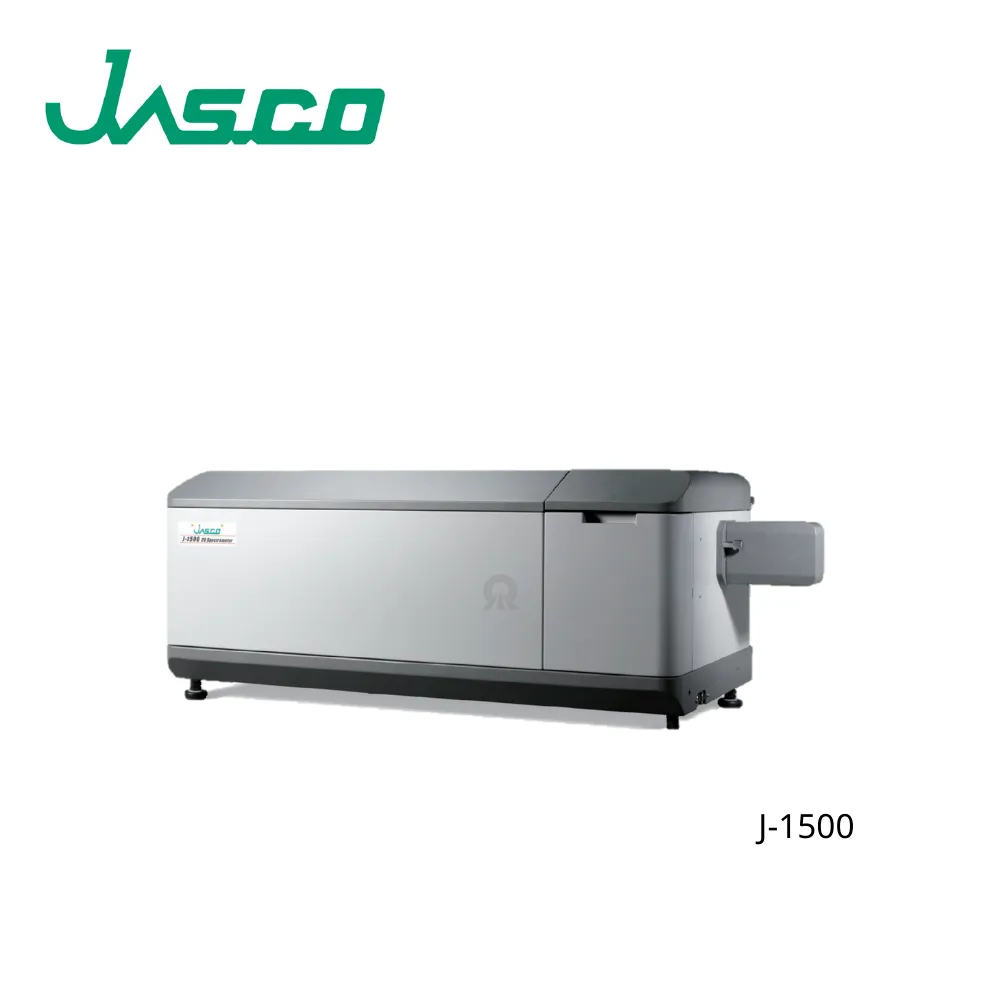

J-1500(主流研究款)

系列主力,波長 163–950 nm(vacuum-UV 至 vacuum 環境下可達 163 nm),RMS Noise < 0.004 mdeg(185 nm),掃描速度高達 10,000 nm/min。光學系統與電子設計大幅升級,四通道鎖相放大器可同時量測 CD、HT、DC、Abs、LD、螢光、FDCD、FDLD、螢光各向異性等多通道。適合高階研究、製藥廠 HOS 分析、需要快速 3D(波長 × 溫度)CD 數據的場域。

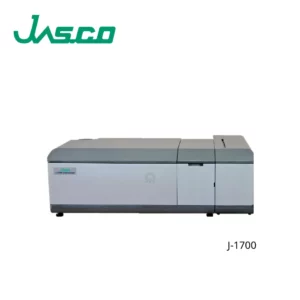

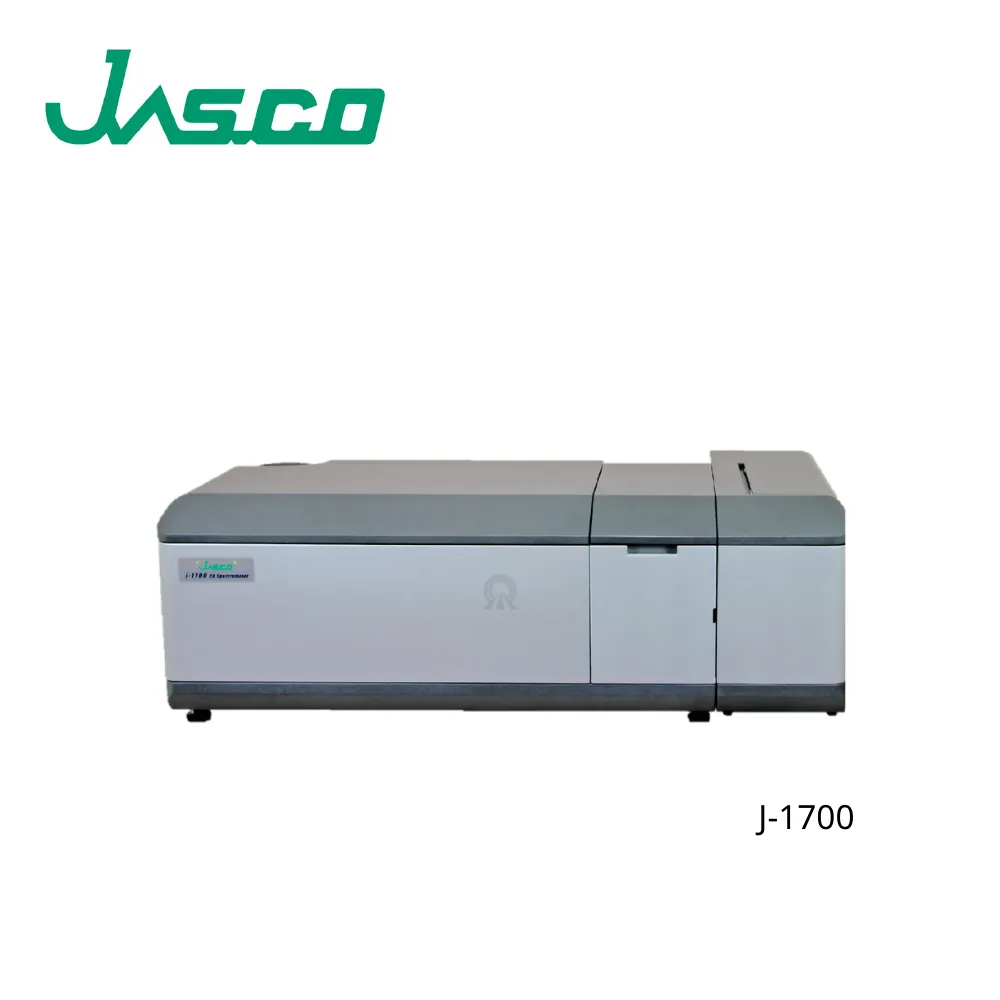

J-1700(NIR 旗艦款)

擴展到 163–2500 nm 全頻段,PMT + 雙 InGaAs 檢測器自動切換,搭配雙氙燈與鎢燈光源、稜鏡與光柵單色器全自動切換。提供完整遠紫外 + NIR-CD + MCD 量測能力。適合金屬錯合物、量子點材料、NIR-active 手性系統等先進材料研究。

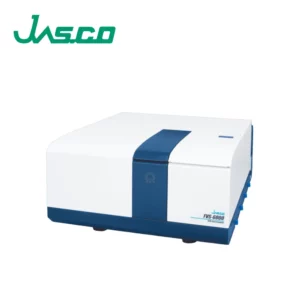

FVS-6000 振動 CD(VCD)

振動圓二色光譜儀,在紅外區域量測 VCD,可獲得分子的絕對構型資訊。VCD 是 CD 的紅外版本,提供分子振動模式的手性資訊,特別適合不對稱合成的構型確認、天然產物絕對構型決定、藥品手性 QC 等領域。與標準 UV-CD 互補。

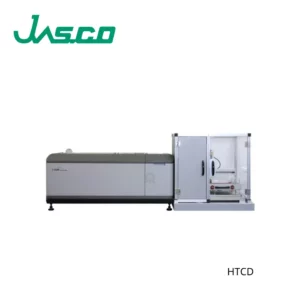

自動高通量 CD(HTCD Plus)

為 J-1500 / J-1700 開發的自動高通量螢幕系統,單次可篩選最多 192 樣品。適合製藥業抗體藥開發、cell line screening、配方優化、結構穩定性快速篩選。把人工 CD 量測的單次 30 分鐘流程,轉成自動化過夜批次。

實務觀察:J-1100 與 J-1500 的選擇,實務上多數客戶低估了「擴充能力」這個維度——J-1500 不只是規格強,而是日後可加裝 stopped-flow、自動高通量、FDCD 等模組,J-1100 沒這些升級路徑。如果研究團隊預期 2-3 年內可能進階到動力學或篩選應用,從 J-1500 起跳會比較有彈性。J-1700 則是 NIR-CD、MCD、金屬錯合物研究的專用工具,需求明確才考慮。

系列全部機型

下列為 J-1000 系列與相關特殊機型的獨立產品頁。所有機型共用 Spectra Manager Suite 軟體,可選配 21 CFR Part 11 合規版本。

J-1100 — 180–600 nm / 緊湊入門款 / QC、教學、蛋白質二級結構

J-1500 — 163–950 nm / 主流研究款 / 四通道多模量測 / 抗體藥 HOS、動力學

J-1700 — 163–2500 nm / PMT + 雙 InGaAs / NIR-CD、MCD、金屬錯合物

FVS-6000 振動 CD(VCD) — 紅外區振動圓二色 / 絕對構型決定、不對稱合成

自動高通量 CD(HTCD Plus) — 192 樣品自動篩選 / 配 J-1500 / J-1700 / 抗體藥配方篩選

整廠規劃與延伸資源

CD 對振動敏感、需要 N₂ 吹掃管路(尤其 vacuum-UV 量測下需高純度 N₂)、研究級場域常搭配自動高通量系統或停止流動模組,單機進駐既有空間時容易發現環境條件不足或空間配置受限。整廠規劃時把 CD 環境一併考量,可避免後續逐項補救。

整廠規劃與設備整合

實驗室規劃與建置經理人 — 規劃、機電工程、空間裝修、設備整合一站式服務
實驗室建置完整解決方案 — 規劃 + 工程 + 設備統包
科學儀器經理人 — 跨品牌實驗室儀器選型與配置顧問

產品特色

特點 :

具備高光通量特色。
搭配雙棱鏡單光器，迷光率最低。
寬動態範圍PMT檢知器。
高效氮氣吹掃系統。
數位信號處理。
多種測量模式：CD、LD、HT、DC、吸光度與螢光。

規格

型號	J-1100	J-1500	J-1700
光源	150W氣冷式氙燈	150W氣冷式氙燈（J-1500-150）或450W水冷式氙燈（J-1500-450）	150W氣冷式氙燈（J-1700-150）或450W水冷式氙燈（J-1700-450）150W鹵素燈
選配光源	–	20W鹵素燈，150W氣冷式汞-氙燈	–
用於驗證的光源	汞燈	汞燈	汞燈
檢知器	PMT	PMT, ExPMT (option), InGaAs (option)	PMT, Dual InGaAs
單光器	雙棱鏡偏振單光器	雙棱鏡偏振單光器	雙棱鏡偏振單光器和光柵單光器
波長範圍	180 to 600 nm	163 to 950 nm (standard) 163 to 1600 nm (option)	163 to 2500 nm 163 to 950 nm (PMT), 900 to 2500 (InGaAs
波長精度	±0.2 nm (180 to 250 nm) ±0.4 nm (250 to 500 nm) ±0.8 nm (500 to 600 nm)	±0.1 nm (163 to 250 nm) ±0.2 nm (250 to 500 nm) ±0.5 nm (500 to 800 nm) ±1.5 nm (800 to 950 nm)	±0.1 nm (163 to 250 nm) ±0.2 nm (250 to 500 nm) ±0.5 nm (500 to 800 nm) ±1.5 nm (800 to 950 nm) ±2.0 nm (1200 to 1600 nm) ±5.0 nm (1600 to 2500 nm)
波長可重複性	±0.05 nm (163 to 500 nm) ±0.1 nm (500 to 600 nm)	±0.05 nm (163 to 500 nm) ±0.1 nm (500 to 800 nm) ±0.5 nm (800 to 950 nm)	±0.05 nm (163 to 500 nm) ±0.1 nm (500 to 800 nm) ±0.5 nm (800 to 1600 nm) ±1 nm (1600 to 2500 nm)
波長解析度	0.025 nm	0.025 nm	0.025 nm
光譜頻寬	1 nm	0.01 to 16 nm	0.01 to 16 nm (163 to 950 nm) 5, 10, 20, 30, 40, 50 nm (950 to 2500 nm)
狹縫寬度	1 to 4000 μm	1 to 4000 μm	1 to 4000 μm
積分時間	8 msec to 8 sec	0.1 msec to 30 sec	0.1 msec to 30 sec
測量模式	連續掃描、步進掃描、自動掃描	連續掃描、步進掃描、自動掃描	連續掃描、步進掃描、自動掃描
掃描速度	高達 5,000 nm/min	高達10,000 nm/min	高達10,000 nm/min
CD 全範圍	±8000 mdeg	±8000 mdeg	±8000 mdeg
CD 解析度	0.00001 mdeg	0.00001 mdeg	0.00001 mdeg
CD 動態範圍	即使光路中有 OD=3 樣品，也不會出現 CD 失真	即使光路中有 OD=3 樣品，也不會出現 CD 失真	即使光路中有 OD=3 樣品，也不會出現 CD 失真
迷光	小於 0.0003% (at 200 nm)	小於0.0003% (at 200 nm)	小於0.0003% (at 200 nm)
RMS 雜訊 (185 to 500 nm: SBW 1 nm, DIT 8 sec.) (1500 nm: SBW 10 nm, DIT 8 sec.)	0.03 mdeg (200, 500 nm)	0.004 mdeg (185nm, 150W) 0.003 mdeg (185nm, 450W) 0.007 mdeg (200, 500 nm)	0.004 mdeg (185nm, 150W) 0.003 mdeg (185nm, 450W) 0.007 mdeg (200, 500 nm) 0.06 mdeg (1500 nm, WI light source
基線穩定性	0.05 mdeg/hr	0.02 mdeg/hr	0.02 mdeg/hr
LD 測量	標配，滿量程±1 ΔOD	標配，滿量程±1 ΔOD	標配，滿量程±1 ΔOD
UV測量	標配，高達 5 Abs	標配，高達 5 Abs	標配，高達 5 Abs
外部輸入端子	兩個通道（輸入範圍：-1 至 1 V DC）	兩個通道（輸入範圍：-1 至 1 V DC）	兩個通道（輸入範圍：-1 至 1 V DC）
氮氣吹掃	高效氮氣吹掃，對光源、單光器和樣品室進行內部優化。	高效氮氣吹掃，對光源、單光器和樣品室進行內部優化。	高效氮氣吹掃，對光源、單光器和樣品室進行內部優化。
配件自動識別	標配	標配	標配
通信/控制	USB 2.0 / Spectra Manager™ II or Spectra Manager™ CFR	USB 2.0 / Spectra Manager™ II or Spectra Manager™ CFR	USB 2.0 / Spectra Manager™ II or Spectra Manager™ CFR
樣品載具尺寸	105 W x 150 D x 110 H mm	150 W x 310 D x 165 H mm	150 W x 310 D x 165 H mm
尺寸	740 W x 545 D x 325 H mm	1055 W x 545 D x 390 H mm (J-1500-150) 1135 W x 610 D x 420 H mm (J-1500-450)	1266 W x 545 D x 390 H mm (J-1700-150) 1346 W x 610 D x 420 H mm (J-1700-450)
重量	70 kg	77 kg (J-1500-150), 82 kg (J-1500-450)	87 kg (J-1700-150), 92 kg (J-1700-450)
電源輸入電壓	100, 115, 200, 220, 230, 240 V, 50/60 Hz	100, 115, 200, 220, 230, 240 V, 50/60 Hz	100, 115, 200, 220, 230, 240 V, 50/60 Hz
功耗	315 VA	315 VA (J-1500-150) 685 VA (J-1500-450)	600 VA (J-1700-150) 1000 VA (J-1700-450)
