實驗室風管工程：連接抽氣設備與廢氣處理系統的關鍵環節

原拓科技提供實驗室風管工程的整體規劃、設計與施工服務。風管是實驗室廢氣處理系統的第二階段——「輸送」，負責將抽氣設備捕集到的廢氣，有效率地送往廢氣處理塔進行淨化，最終安全排放至大氣中。

一套好的風管工程不只是「把管子接起來」。風管的材質選擇、管徑計算、路徑規劃、接合工法、風壓平衡與噪音控制，每一個環節都會直接影響整套廢氣處理系統的效率、安全性與長期維護成本。原拓科技超過 30 年的實驗室建置經驗，能協助您從設計階段就做對每一個細節。

風管材質選擇：依廢氣特性決定

風管材質的選擇必須與廢氣的化學特性相容，選錯材質會導致風管快速腐蝕、破損、甚至造成廢氣洩漏。常見的風管材質選擇如下：

簡單的選擇邏輯：

• 廢氣含強酸強鹼蒸氣（特別是氫氟酸、王水、高濃度鹽酸）→ PP 風管，搭配 PP 抽氣罩與 PP 實驗桌形成完整耐酸鹼系統
• 一般酸鹼排氣、教學實驗室 → PVC 風管
• 高溫排氣、生醫食品、需符合衛生規範 → 不鏽鋼風管，搭配不鏽鋼抽氣設備
• 一般通風、無腐蝕性排氣 → 鍍鋅鐵管
• 同一實驗室有多種廢氣需求時，可分管配置不同材質風管

風管工程的五大規劃要點

風管工程的成敗不在「管子本身」，而在整體系統的規劃品質。以下是原拓科技在每個風管工程案件都會評估的五大要點：

1. 風量與風壓計算

每一台抽氣設備都有其設計風量（CMM / CFM），所有設備的總風量決定了主幹管的管徑與風車（抽風機）的規格。風量過大會增加處理塔負荷與耗能，風量不足則造成廢氣外洩。同時，每一個彎頭、分支、閥門都會產生風壓損失，必須精確計算後才能選定風車規格與管路配置。

2. 路徑規劃與樑柱迴避

風管路徑必須考量天花板高度、結構樑柱、消防管線、電纜線槽、燈具位置等既有設施。過多的 90 度彎折會造成嚴重的風壓損失，我們會盡量採用 45 度漸變彎頭或圓弧彎頭降低損失。路徑規劃同時要預留未來維修檢查的開口位置。

3. 接合與密封工法

風管的接合品質直接決定系統是否會洩漏。PP 風管採熱熔焊接，接合強度等同原板材；PVC 風管採膠合；不鏽鋼風管採法蘭接合或焊接。所有接合點完成後都必須進行洩漏測試，確保廢氣不會從管路接縫外洩。

4. 風車（抽風機）選型

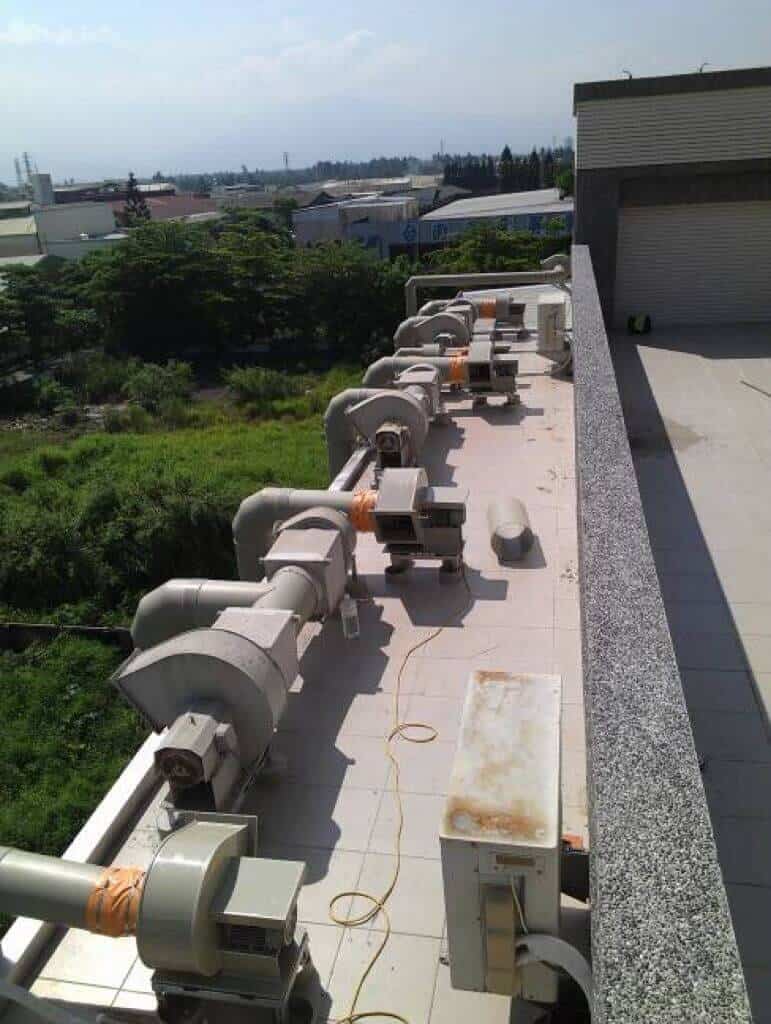

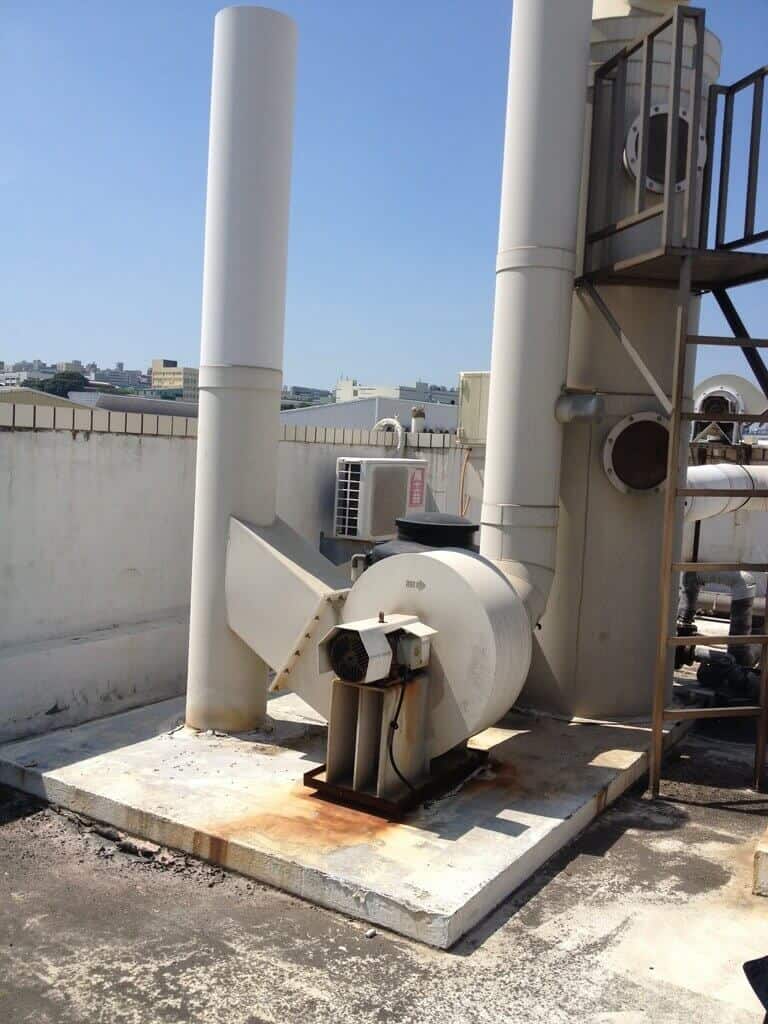

風車是驅動整套系統的動力核心。依系統風量與總風壓損失選定風車規格，材質也必須與廢氣特性相容（PP 風車用於強酸鹼、不鏽鋼風車用於高溫或衛生規範場域）。風車的位置通常設在廢氣處理塔前端或後端，依系統設計決定。

5. 噪音與振動控制

風車運轉與氣流在管內高速流動都會產生噪音，特別是風車設在室內或靠近實驗區域時影響更大。我們可以加裝消音箱、採用避震基座、選用低噪音離心式風車、或規劃風車設在屋頂或機房等遠離工作區的位置，將運轉噪音控制在合理範圍。

風管工程在廢氣處理系統中的角色

風管工程不是獨立存在的工程項目，它是整套環境汙染防治工程的第二階段，必須與前後兩個階段緊密配合：

如果風管規劃不當（管徑太小、彎折太多、材質不耐腐蝕），即使前端抽氣設備與後端處理塔都選對了，整套系統仍然會效率低落、甚至造成廢氣回流。這也是為什麼我們建議由同一個廠商整合規劃三個階段——設備之間的匹配性才能確保。

風管工程的常見配管型態

依實驗室空間與抽氣設備數量，風管系統可規劃為以下幾種配管型態：

• 獨立管路：一台抽氣設備對應一條獨立風管直通處理塔，適合廢氣性質差異大、不宜混合的情況（例如酸性與鹼性廢氣需分管處理）。
• 幹管＋支管合流：多台同類型抽氣設備的廢氣，透過支管匯入同一條主幹管，再送往處理塔。適合同一實驗室有多張實驗桌、同種類廢氣的場域。
• 分層分區配管：大型實驗室或多樓層建築，依樓層或區域分別配管，再於頂樓或機房匯流。
• 可擴充預留管路：在主幹管上預留封蓋式分支接口，未來新增設備時可直接開口接管，不必重新施工。

風管工程施工流程

從接洽到完工驗收，原拓科技的風管工程施工流程如下：

1. 現場勘查與需求確認

實地走訪量測空間，確認天花板高度、結構承載、既有管線位置、抽氣設備位置與數量、處理塔預定安裝位置。

2. 風量計算與管路設計

計算各抽氣設備的設計風量，加總後決定主幹管管徑、支管管徑、風車規格。繪製管路路徑圖，標註彎頭、分支、閥門、消音箱、檢修口位置。

3. 材質選定與報價

依廢氣特性選定風管材質（PP、PVC、不鏽鋼、鍍鋅），提供設備與施工的詳細報價。配合政府採購的案件可提供完整規格書。

4. 製作與進場安裝

風管於工廠預製裁切後進場安裝，含支架固定、接合焊接或膠合、風車安裝、消音箱安裝。

5. 洩漏測試與風量調校

安裝完成後進行全系統洩漏測試，確認每個接合點不外洩。再用風速計逐點量測各支管風量，透過風門（damper）調節，確保每台抽氣設備都達到設計風量。

6. 完工驗收與操作說明

提供完工圖面、風量測試報告、操作說明與保養指引。設備提供標準保固，並可依需求簽訂年度維護合約。

風管工程的保養與維護建議

要維持風管系統的長期效率，建議遵循以下保養原則：

• 每季檢查風管接合處是否有異常凝結水、藥劑殘留或變色，及早發現洩漏跡象。
• 每半年清潔風管內壁，特別是容易累積粉塵或結晶的水平段與彎頭處。
• 風車皮帶、軸承、馬達每半年至一年保養一次（依運轉時數調整）。
• 消音箱內的吸音材料定期檢查是否受潮或劣化。
• 風門（damper）定期操作測試，確保未因鏽蝕或藥劑腐蝕而卡死。
• 如有新增或拆除抽氣設備，需重新計算風量並調校風門，避免整體系統失衡。

風管工程常見問題 FAQ

Q1：風管材質該怎麼選？PP、PVC、不鏽鋼有什麼差別？

關鍵看您的廢氣成分。強酸強鹼蒸氣（特別是氫氟酸、王水） → PP 風管；一般酸鹼排氣、教學實驗室 → PVC 風管；高溫排氣、生醫食品、衛生規範 → 不鏽鋼風管；無腐蝕性的一般通風 → 鍍鋅鐵管。同一實驗室如果有多種廢氣，可以分管配置不同材質，不必全部用同一種。

Q2：風管走在天花板上方，會不會影響天花板高度？

會佔用部分天花板上方空間，但影響程度取決於管徑大小與走管路徑。我們會在設計階段就與天花板工程協調，確保風管、消防管、電纜線槽互不衝突。如果天花板高度受限，可改走牆面、機房集中區，或採用扁管（矩形風管）降低佔用高度。

Q3：風管工程施工會很吵、很髒嗎？會不會影響旁邊的實驗室？

施工過程會有切割、焊接、鑽孔等噪音與粉塵，但影響可以透過施工排程控制。如果您的實驗室周邊有精密儀器或潔淨區，我們會安排非上班時段施工（夜間或週末），並設置臨時隔間與抽塵設備，降低對鄰近區域的影響。

Q4：現有的風管系統可以擴充嗎？還是要整套拆掉重做？

多數情況可以擴充。如果原本的主幹管管徑與風車規格有預留餘量，新增設備只需從主幹管開設分支口、加裝支管與風門即可。但如果原系統已經滿載（風量已達上限、風車馬力不足），就可能需要更換更大的風車或加設新的主管線。我們會先評估現有系統容量再給建議。

Q5：風管工程通常需要多久時間？

依規模而定。小型案件（單間實驗室、3–5 台設備）從設計到完工約 3–4 週；中型案件（整層樓或多間實驗室）約 6–8 週；大型案件（多樓層工廠或新建實驗大樓）約 8–12 週以上。我們會在合約階段提供明確時程表，並可配合寒暑假或工廠歲修期間施工。

Q6：風管工程可以跟實驗桌、抽氣設備、處理塔一起規劃嗎？

可以，而且強烈建議。由同一個廠商整合規劃「捕集（抽氣設備）→ 輸送（風管）→ 處理（處理塔）」三個階段，可以確保設備之間的風量匹配、材質相容、接口對應，避免分包導致的銜接問題。原拓科技可同時規劃實驗桌、抽氣設備、風管工程與廢氣處理塔，是市場上少數能整合全套的廠商。詳細整合方案可參考實驗室建置完整解決方案頁面。
