元素分析的樣品前處理：酸消化、微波消化、稀釋與基質干擾排除

數據對不上、回收率怪怪的、同一個樣品送兩次結果差很多——遇到這種狀況，第一個被懷疑的往往是儀器。校正燈源、檢查霧化器、重跑檢量線，折騰半天。

但很多時候，問題不在儀器，在它上機之前那一段。

樣品前處理是元素分析裡最容易被低估的環節。ICP、AA 這些儀器再精密，吃進去的如果是一份消化不完全、被污染、或元素已經流失的樣品，吐出來的數字就不會對。前處理沒做好，後面再怎麼校正都是在錯誤的基礎上微調。

這篇文章把元素分析的樣品前處理拆成兩條線講。第一條是「上機前」——酸消化、乾式灰化、稀釋這些方法怎麼選，怎麼配你的樣品基質、目標元素、目標濃度和法規方法。第二條是「上機後」——樣品基質帶進儀器之後造成的干擾，分成物理、化學、光譜三類，各自怎麼排除。把這兩條線串起來，才看得懂前處理為什麼是元素分析方法鏈的一環，不是一個可以隨便交代的步驟。

一、為什麼樣品前處理決定元素分析的成敗

要把元素分析做對，得先理解樣品前處理在整個分析流程裡的位置。

ICP、AA 多半要的是「均勻溶液」

ICP-OES、ICP-MS、AA 這類儀器，多數情況下吃的是液體樣品——樣品要先變成均勻、穩定的溶液，才能被霧化、送進電漿或火焰。固體樣品（土壤、食品、金屬、礦物、塑膠）不能直接上機，必須先經過前處理轉成溶液。

這一步不只是「把固體變成液體」。它同時還要做到幾件事：破壞掉會干擾分析的基質、讓目標元素均勻釋放到溶液裡、確保取到的這一份樣品能代表整批。前處理做得好不好，直接決定了上機那一刻，儀器拿到的是不是一份「乾淨、均勻、有代表性」的樣品。

前處理是方法鏈的一環，不是獨立步驟

很多人把前處理當成一個獨立、可以照 SOP 照抄的步驟。比較準確的理解是：前處理是「方法鏈」裡的一環。

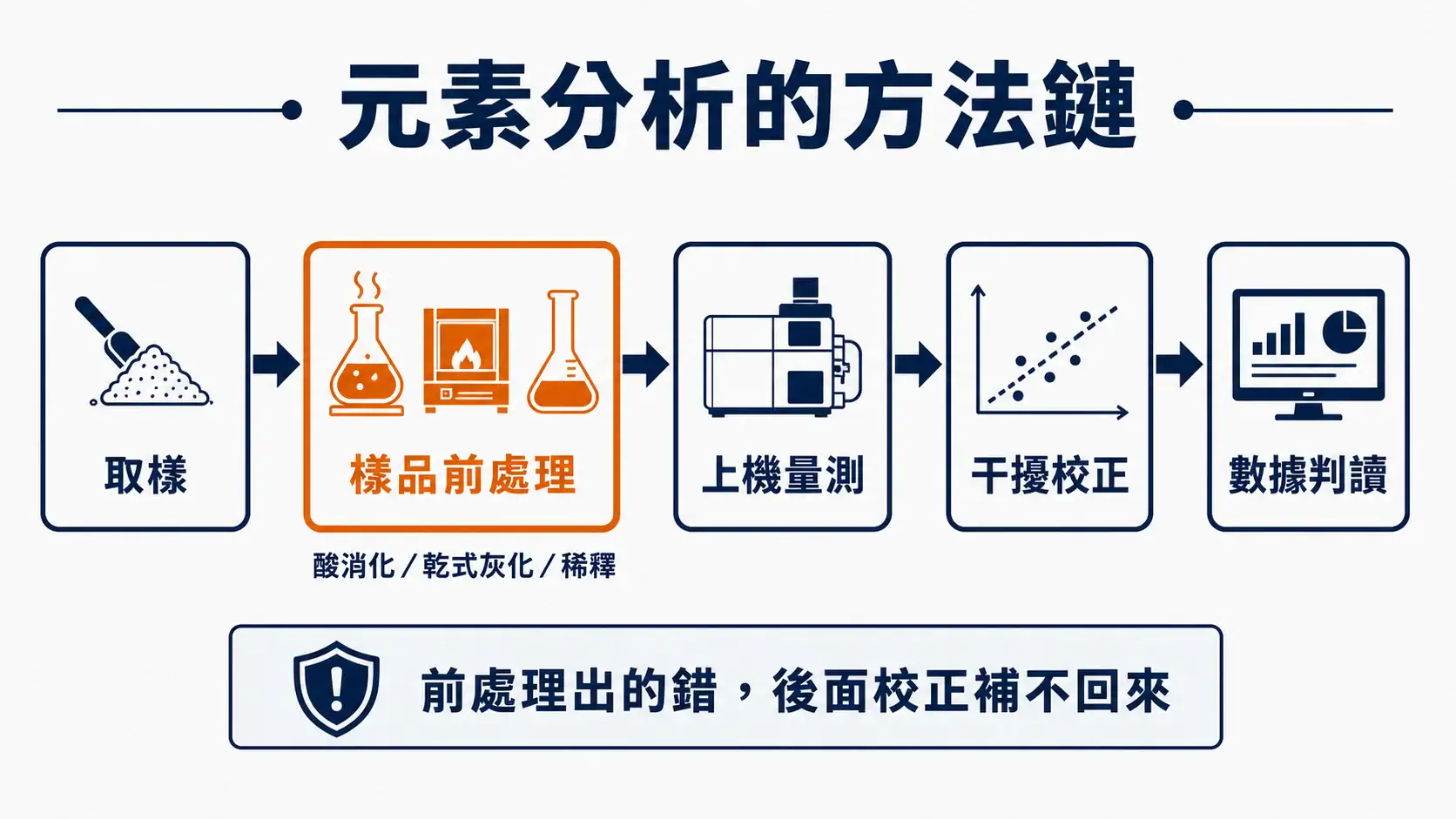

一個完整的元素分析方法鏈，大致是這樣串起來的：取樣 → 樣品前處理 → 上機量測 → 干擾校正 → 數據判讀。這條鏈上每一環都會影響最後的數字，而且環環相扣——你選什麼消化方法，會影響上機時有哪些基質干擾；你的目標元素是什麼，會反過來限制前處理能用多高的溫度。所以前處理不能單獨決定，要跟「測什麼元素、什麼基質、要多低濃度、用哪台儀器、對應什麼法規方法」一起想。

前處理出錯的兩種後果：元素流失與污染引入

前處理沒做好，後果通常是兩個方向，而且方向相反。

一是元素流失，數據偏低。消化過程加熱，像汞這類高揮發風險元素、以及砷、硒等在特定條件下可能形成揮發性物種的元素，可能隨著加熱流失；消化不完全，目標元素還卡在沒被破壞的基質裡，沒進到溶液。這兩種情況都會讓量到的濃度比實際低。

二是污染引入，數據偏高。用到純度不夠的酸、不乾淨的容器、會溶出目標元素的器皿，外來的元素就被加進樣品裡。對痕量分析來說，這種背景污染特別致命——你要測的濃度本來就很低，一點點污染就足以淹沒真實訊號。

實務觀察：前處理的麻煩在於，它的錯誤不會在上機時報錯。儀器照樣給你一個數字，看起來很正常——但那個數字是消化不完全的數字、是被污染的數字。要抓出前處理的問題，靠的是空白樣品、添加回收率、平行樣這些品管工具，不是儀器本身。

下面這張表整理了幾個常見的數據異常現象，以及它們可能對應的前處理原因，可以當成排查時的對照起點。

這張表的用意，是提醒一件事：數據異常時，先別急著怪儀器，對照一下症狀，問題往往指向上機之前的某一步。

二、酸消化：把樣品基質破壞掉、釋出目標元素

固體與複雜樣品最常用的前處理，是酸消化（也叫濕式消解）。

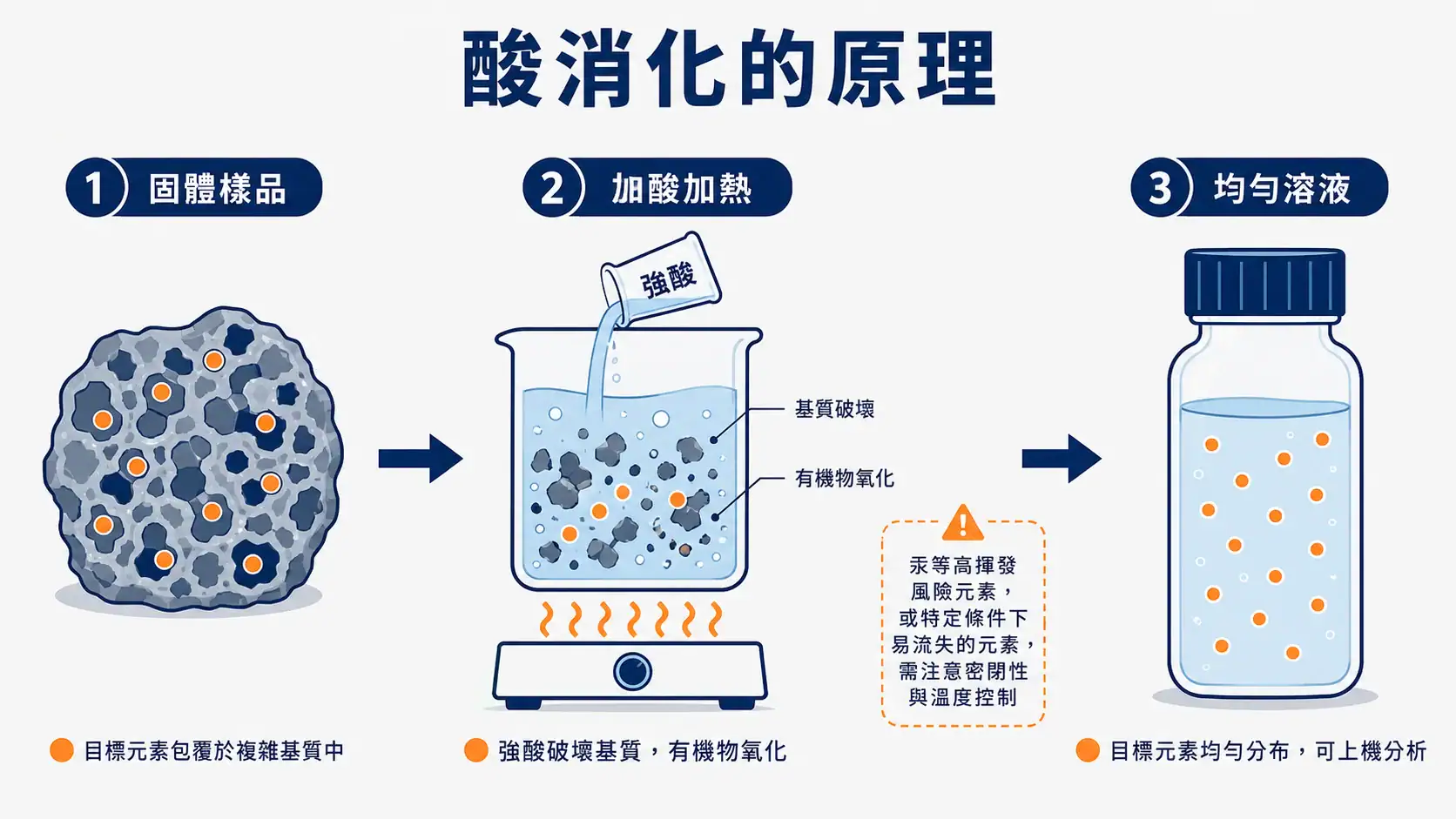

酸消化在做什麼

酸消化的原理，是用強酸搭配加熱（有時再加入氧化劑），破壞樣品的基質——把有機物氧化掉、把礦物或金屬基質溶解，讓原本被包在基質裡的目標元素釋放出來、進入酸溶液。消化完成後，樣品會被定容成一份目標元素分布較均勻、可重複進樣的溶液，供 ICP、AA 等儀器分析。

這個過程的重點不是單純把固體變成液體，而是破壞基質、釋出目標元素，並把原本不均一的樣品轉成可定容、可重複進樣的均勻溶液。若方法設計包含蒸發濃縮與定容步驟，才可能另外帶有濃縮效果——酸消化本身不應被直接理解成預濃縮方法。整個過程耗時、要加熱強酸，產生的腐蝕性蒸氣對人員和設備都有風險，所以消化的環境配套（抽氣、耐酸檯面）很重要。

常用的酸與它們的角色

酸消化會用到的酸不只一種，常見的搭配各有分工。硝酸是最通用的氧化性酸，對多數有機與無機基質都有效；鹽酸常與硝酸搭配（例如王水）處理某些金屬；過氧化氫作為輔助氧化劑，幫助分解有機物。

另外兩種酸要特別提出來講。氫氟酸用在溶解含矽的樣品（玻璃、矽酸鹽礦物、陶瓷），因為它能分解二氧化矽，但氫氟酸對人體危害嚴重、操作風險高。過氯酸氧化力強，但與有機物在不當條件下可能有爆炸風險。這兩種酸是否使用、怎麼使用，應依樣品需求與完整的風險評估決定，並搭配對應的工程控制與防護措施——不是「方法寫了就照做」這麼簡單。

開放式消化與微波消化怎麼分

酸消化依容器形式，主要分成開放式與微波消化（密閉式）兩種。

這張表的重點是：開放式與微波消化不是誰取代誰，而是各有適用情境。開放式容器彈性大、樣品量好調整、過程看得見，但受常壓沸點限制、揮發性元素在加熱過程容易跑掉。微波消化在密閉罐裡進行，高溫高壓讓消化更完全、密閉環境也減少揮發性元素流失，但每次能處理的樣品量受消化罐容量限制、消化中也無法觀察。樣品涉及汞、砷這類揮發性元素，或基質難以在常壓下完全消化，微波消化通常較有優勢。

關於酸消化加熱設備本身（石墨加熱板、開放式消化系統）的選型，可以參考實驗室酸消化與石墨加熱板應用指南。

三、乾式灰化與其他前處理路徑

酸消化不是唯一的路。依樣品性質不同，還有幾條常見的前處理路徑。

乾式灰化：高溫燒掉有機基質

乾式灰化的做法，是把樣品放進高溫爐（常見溫度範圍落在數百度），用高溫把有機基質燒掉，剩下的灰分再用酸回溶成溶液上機。它的優點是不需要在消化過程中操作大量強酸，適合有機基質含量高的樣品。

要留意的是，高溫灰化對揮發性元素不友善——汞、以及砷、硒等在高溫下可能形成揮發性物種的元素，容易隨著灰化過程流失，所以乾式灰化通常用在不易揮發的元素分析。

熔融法：難溶樣品的解法

有些樣品連強酸都很難溶解或溶解極慢——耐火材料、碳化矽、某些礦物、陶瓷這類。這時候會用到熔融法：把樣品與熔劑混合後高溫熔融，再把熔塊溶解成溶液。熔融法能處理酸消化吃不下的難溶基質，代價是會引入大量熔劑、稀釋倍數高，對痕量分析的偵測能力有影響。

液體樣品的稀釋與酸化

不是所有樣品都要消化。本來就是液體、基質又單純的樣品（例如某些水樣），常常只需要適度稀釋和酸化（加入少量酸穩定目標元素、避免吸附），就能上機。樣品該不該消化、要消化到什麼程度，取決於基質的複雜度與目標元素的狀態，不是一律都要走完整的酸消化流程。

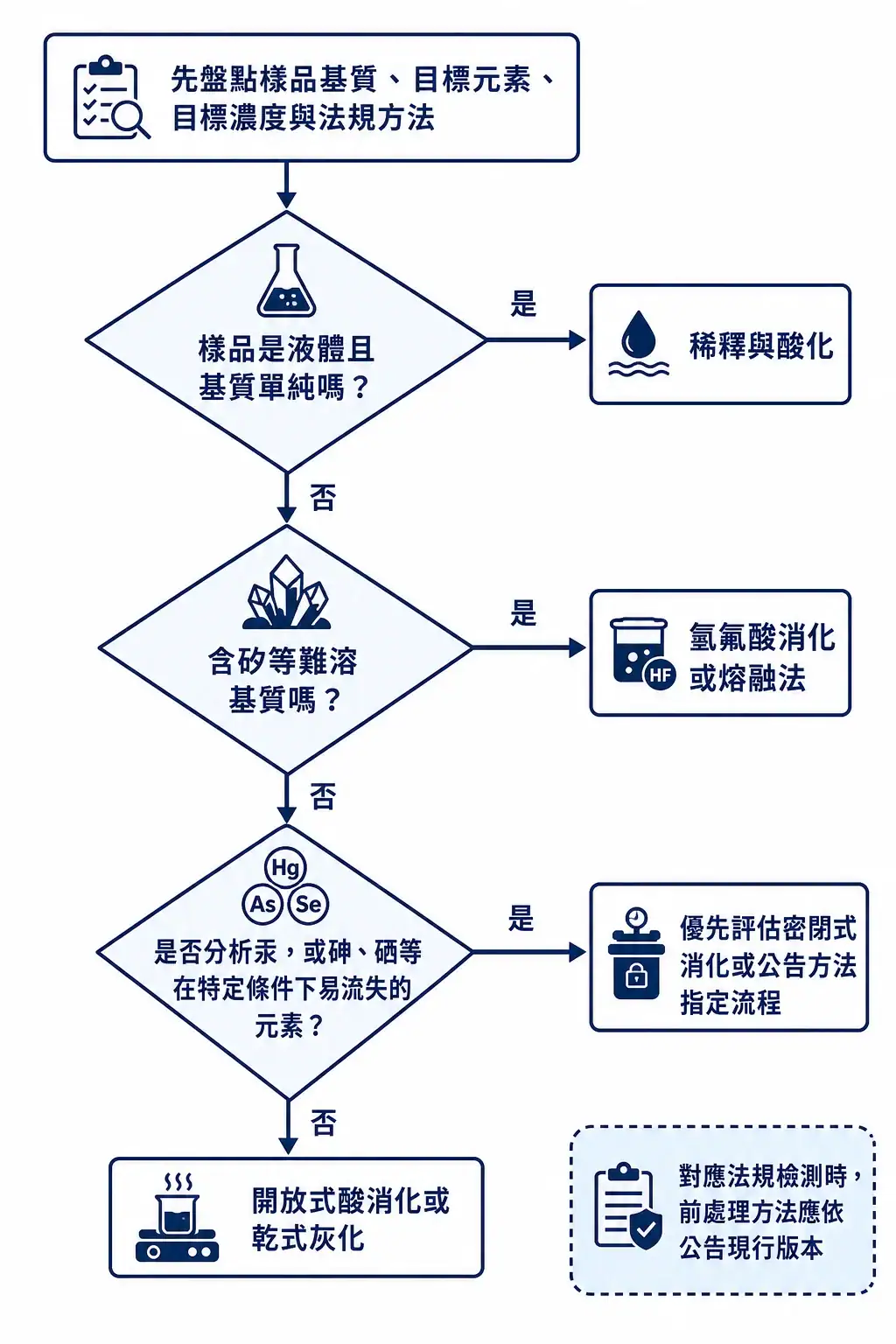

四、前處理方法怎麼選：四個對照維度

前處理方法不少，怎麼選？實務上，不建議一開始就問「我要買石墨加熱板還是微波消化系統」，而應該先問「樣品基質能不能被充分釋出、目標元素會不會在過程中損失、最後的濃度是否還在儀器的偵測範圍內」。設備選型應該跟著方法條件走，而不是反過來用設備限制方法。

把待測情況對照下面四個維度，方向就清楚了。

對照樣品基質

第一個對照的是樣品基質。有機基質含量高的樣品（食品、生物檢體），酸消化或乾式灰化都是選項；無機基質、金屬樣品，看材質決定酸的搭配；含矽的難溶材料可能需要氫氟酸或熔融法。基質的種類與難溶程度，決定了你能用、該用哪一類消化方法。

對照目標元素

第二個對照的是目標元素。這一點最常被忽略——像汞這類高揮發風險元素，以及砷、硒等在特定酸系統、氧化還原條件或高溫處理下可能形成揮發性物種的元素，前處理方法要避免讓它們在加熱過程流失。若直接採用乾式灰化或開放式高溫消化，可能增加元素損失風險，這類元素通常需要優先確認公告方法或標準方法指定的前處理流程，密閉式的微波消化也是常見的考量方向。目標元素的特性，會反過來限制前處理的溫度與形式。

對照目標濃度

第三個對照的是目標濃度。要測的濃度越低，對兩件事越敏感：一是污染，痕量分析下一點背景污染就足以干擾；二是稀釋倍數，消化過程引入的酸、熔劑會稀釋樣品，稀釋倍數太高會把目標元素稀釋到偵測極限以下。痕量分析的前處理，要在「消化完全」與「不過度稀釋、不引入污染」之間拿捏。

對照法規方法

第四個對照的是法規方法。如果你的分析要對應公告檢測方法，方法本身常會指定前處理路徑。例如環境樣品常見的 EPA 3050B（酸消化）、EPA 3051A（微波輔助酸消化）等方法，各有適用的樣品類型與元素範圍；台灣食品藥物管理署的食品重金屬檢驗方法總則，也列出乾式消化、酸消化、微波輔助酸消化等多種前處理方式，供依元素、基質、定量極限選配。

要提醒的是，這些方法都會改版，適用範圍、適用元素也各有界定。撰寫檢測計畫前，應以主管機關或標準制定單位公告的現行版本為準，確認你選的前處理方法確實涵蓋你的樣品類型與目標元素。

另外要注意，法規或標準方法中的「酸消化」不一定等於所有樣品的全量分解。例如 EPA 3050B、3051A 常用於土壤、污泥、沉積物等樣品的酸消化或可回收金屬分析，對含矽酸鹽、陶瓷、耐火材料等難溶基質，未必能完全分解所有礦物晶格。若分析目標要求全量元素，應確認方法的適用範圍是否涵蓋目標元素的全量釋出，必要時評估 HF 消化、微波全消化或熔融法。各檢測場景的法規方法層級差異，可參考重金屬檢測儀器怎麼選與食品與環境檢測實驗室規劃指南。

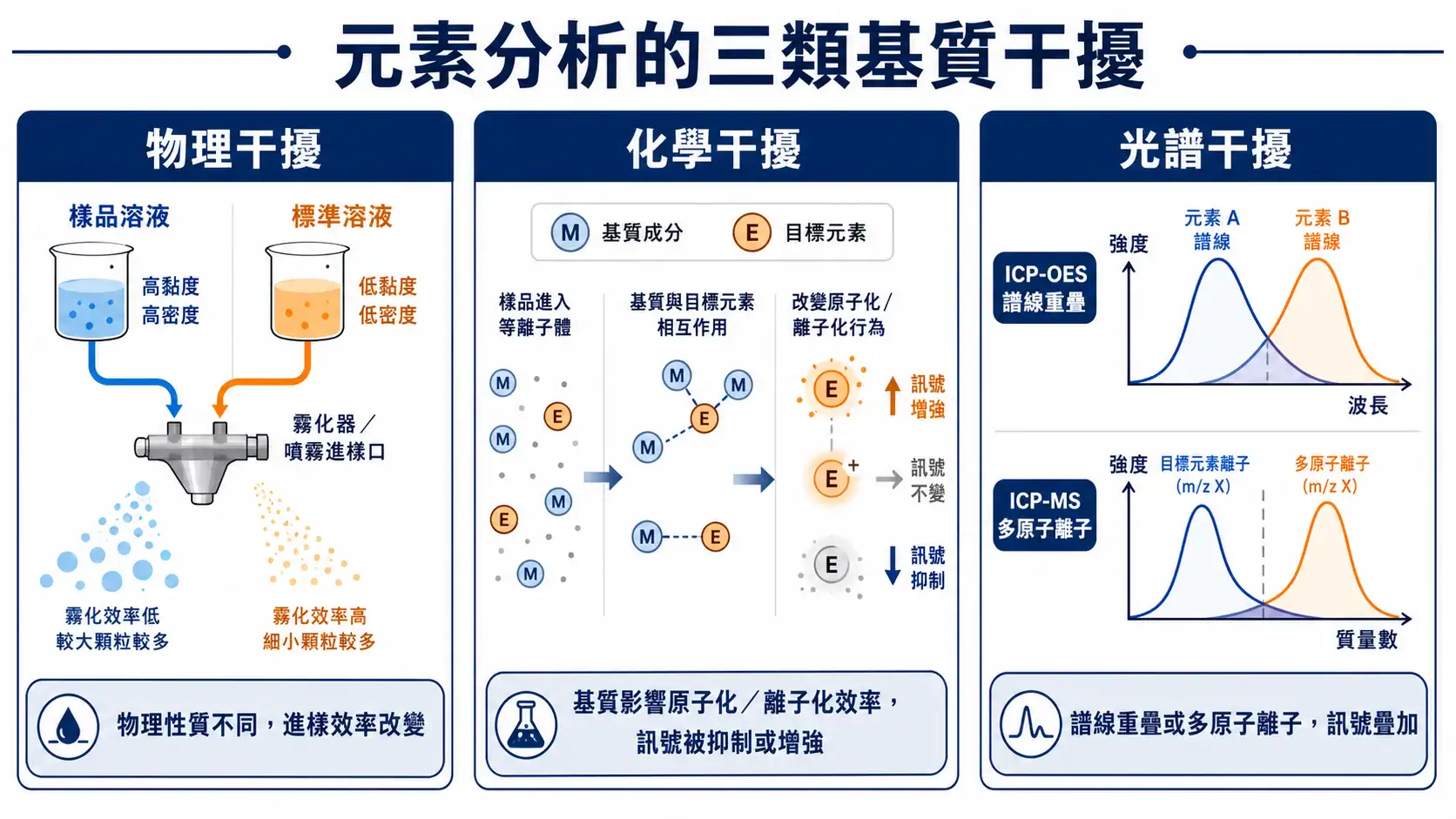

五、基質干擾的三種類型與排除策略

前處理把樣品變成溶液之後，故事還沒結束。樣品基質就算被破壞，溶液裡仍然有目標元素以外的東西——這些東西進到儀器，會造成基質干擾。基質干擾大致分三類。

下面分別說明。

物理干擾：黏度、密度與高鹽樣品

物理干擾來自樣品與標準品的物理性質不一致。樣品的黏度、密度、表面張力如果跟校正用的標準品差太多，霧化器把樣品變成氣溶膠的效率就會不同，進樣量改變，訊號跟著偏。

高鹽樣品（高 TDS，總溶解固體高）是物理干擾的典型來源。鹽分高的溶液黏度大、容易在霧化器和錐孔累積鹽結晶，影響進樣穩定度。海水、高鹽食品、某些工業廢水都屬於這一類。ICP-MS 對高鹽基質的耐受度相對有限，高 TDS 樣品常需要稀釋或其他處理。

化學干擾：基質元素影響原子化或離子化

化學干擾來自基質成分對目標元素行為的影響。在 AA，基質中的某些成分可能與目標元素形成難解離的化合物，影響原子化效率，讓訊號被抑制。在 ICP，基質中大量易游離的元素可能改變電漿條件，影響目標元素的離子化。這類干擾的表現是訊號被抑制或增強，數據因此偏離真值。

光譜干擾：譜線重疊與多原子離子

光譜干擾是訊號層面的疊加。在 ICP-OES，不同元素的發射譜線可能彼此靠得很近甚至重疊，量到的訊號混入了非目標元素的貢獻。在 ICP-MS，則常見多原子離子干擾——基質元素、氬氣、酸根組合成的多原子離子，質荷比恰好落在目標元素附近。ICP-MS 的多原子離子干擾與碰撞反應池的處理方式，在 ICP-OES 與 ICP-MS 怎麼選有更完整的說明，這裡不重複展開。

六、基質干擾的排除工具：稀釋、內標、標準添加、基質匹配

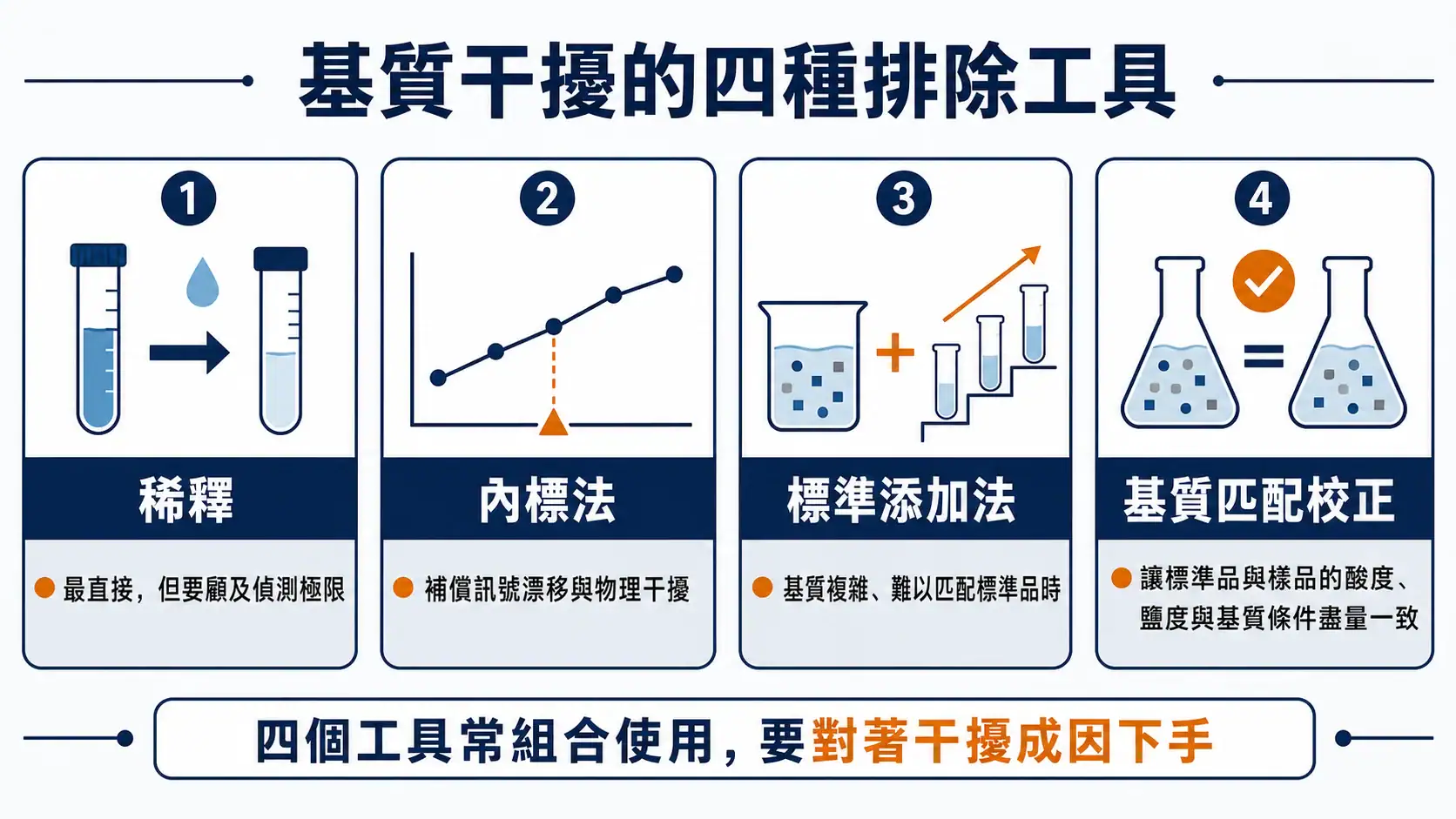

認識了三類基質干擾，接下來是排除。實務上有四個常用工具，各自適合不同情況。

稀釋：最直接，但要顧偵測極限

稀釋是最直接的手段。把高基質、高鹽的樣品稀釋，基質的影響也跟著按比例下降，物理干擾、高 TDS 造成的問題往往就緩解了。

代價是目標元素也一起被稀釋。稀釋倍數拉太高，目標元素可能掉到偵測極限以下，反而量不到。所以稀釋是在「降低基質干擾」與「保住目標元素訊號」之間找平衡——這也呼應第四節說的，痕量分析對稀釋倍數特別敏感。

內標法：補償訊號漂移與物理干擾

內標法的做法，是在每個樣品和標準品裡都加入一個固定濃度、樣品本身不含的元素當「內標」。量測時看的是目標元素訊號與內標訊號的比值。如果進樣效率、訊號因為物理干擾或儀器漂移而變動，目標元素和內標會一起變動，比值把這個變動抵銷掉。內標法對補償物理干擾與訊號漂移很有效，是 ICP 分析常用的做法。

標準添加法：基質複雜、難以匹配標準品時

當樣品基質很複雜、很難準備一份基質一致的標準品時，標準添加法是解法。做法是把樣品分成幾份，分別加入已知、遞增量的目標元素標準品，量測後外推回原始濃度。因為加標是加在樣品自己的基質裡，基質效應對每一份的影響一致，外推就能扣除基質的影響。它的代價是每個樣品要做多次量測，工作量較大。

基質匹配校正：讓標準品與樣品基質一致

基質匹配的概念，是讓校正用的標準品在基質上盡量接近待測樣品——例如樣品是某種酸度、某種鹽度的溶液，標準品就配成相近的酸度與鹽度。基質一致，基質效應在標準品和樣品上的影響就一致，校正關係才站得住。基質匹配是定量準確度的基礎之一，精密定量都很依賴這一點。

選型建議：這四個工具不是互斥的，實務上常常組合使用——例如高鹽樣品先稀釋降低基質、再用內標法補償殘餘的物理干擾。選哪個、怎麼組合，取決於干擾的類型、樣品基質的複雜度，以及方法對準確度的要求。沒有一招通用，要對著干擾的成因下手。

七、前處理的污染控制與品質確認

最後一塊，是前處理的污染控制與品質確認——這是痕量元素分析能不能可信的底線。

酸與試劑的純度。元素分析用的酸，純度等級會影響背景。一般等級的酸本身就可能含有微量的目標元素，對痕量分析來說，用純度足夠的酸是基本要求。試劑等級要對應你的目標濃度。

容器材質。這是很多人踩過的坑。一般玻璃器皿可能溶出鈉、鈣、硼、矽等元素，也可能吸附部分目標元素；在痕量或超痕量分析中，這些背景與吸附效應會放大成明顯誤差。若方法沒有另行指定，痕量元素分析通常會優先選用聚丙烯（PP）、聚四氟乙烯（PTFE）、PFA 等材質的容器，並減少不必要的移液步驟、依目標元素確認容器空白是否可接受。

空白樣品。跑一份不含樣品、但走完整個前處理流程的空白，可以看出前處理本身引入了多少背景。空白值偏高，代表酸、容器或環境有污染源要排查。

添加回收率。在樣品裡加入已知量的目標元素、走完整流程再量測，看回收率是否落在合理範圍。回收率偏低可能是消化不完全或元素流失，偏高可能是污染——這是抓前處理問題最有用的工具之一。

平行樣。同一個樣品做多份平行處理，看結果的一致性。平行樣差異大，代表前處理的均質性或重現性有問題。

常見踩坑：最常見的踩坑，是把前處理的品管工具當成「為了交報告而做的形式」。空白、回收率、平行樣不是行政文件，它們是少數能在「儀器照常給數字」的情況下，告訴你前處理到底有沒有出問題的工具。省掉它們，等於放棄了對數據可信度的檢查。

從實驗室規劃的角度看，前處理區不是單純放一台加熱設備的位置，而是一個同時涉及酸品儲放、耐酸檯面、抽氣排風、廢液收集、潔淨操作與樣品流向管理的功能區。尤其在痕量元素分析裡，污染控制不能只靠操作人員小心，還應該從空間配置、材質選擇、氣流方向、容器清洗與樣品動線一起設計。把前處理區納入整體實驗室規劃，通常比事後補設備更能降低導入風險。

常見問題 FAQ

元素分析數據不準，為什麼要先檢查前處理？

因為前處理的錯誤不會在上機時報錯——儀器照樣給你一個看起來正常的數字，但那可能是消化不完全、被污染、或元素已流失的數字。元素分析是一條方法鏈（取樣→前處理→上機→干擾校正→數據），前處理在上機之前，它出的錯後面校正補不回來。所以數據異常時，前處理是值得優先檢查的環節，靠的是空白樣品、添加回收率、平行樣等品管工具來判斷。

微波消化一定比開放式酸消化好嗎？

不一定。微波消化的優勢是密閉、高溫高壓、消化效率高，對揮發風險元素與難消化基質較有利；但它受消化罐容量限制，設備成本較高，消化過程中也無法直接觀察反應。開放式酸消化則在樣品量、批次處理與操作彈性上有優勢。選擇哪一種，應回到樣品基質、目標元素、定量極限與法規方法，而不是單純比較哪種設備比較高階。

測汞、砷這類揮發性元素，前處理要注意什麼？

重點是避免加熱過程中的元素流失。汞屬於高揮發風險元素，砷、硒等則在特定酸系統、氧化還原條件或高溫下可能形成揮發性物種，這些情況下乾式灰化、開放式高溫消化都容易造成損失。密閉式的微波消化因為在封閉系統內進行，揮發流失風險較低，是常見的考量方向。具體的前處理與測定方法，仍應對應你要遵循的公告檢測方法，因為不同元素、不同基質可能有不同的分解、還原或測定路徑。

高鹽樣品（高 TDS）為什麼會干擾 ICP？

高 TDS 樣品的鹽分高，溶液黏度大，會改變霧化器把樣品變成氣溶膠的效率，造成物理干擾；鹽分還容易在霧化器、錐孔等處累積結晶，影響進樣穩定度。ICP-MS 對高鹽基質的耐受度相對有限，高 TDS 樣品常需要稀釋來降低基質影響，或搭配內標法補償殘餘干擾。

內標法和標準添加法有什麼不同、什麼時候用？

內標法是在所有樣品與標準品中加入固定濃度的內標元素，用目標元素與內標的訊號比值來抵銷進樣效率變動與儀器漂移，主要對付物理干擾與訊號漂移，是 ICP 常用做法。標準添加法是把樣品分成幾份、分別加入遞增量的目標元素標準品再外推回原始濃度，因為加標加在樣品自己的基質裡，適合基質很複雜、難以準備匹配標準品的情況。兩者也可以搭配使用。

元素分析用的容器為什麼不能用一般玻璃？

一般玻璃器皿可能溶出鈉、鈣、硼、矽等元素，也可能吸附部分目標元素；在痕量或超痕量元素分析中，這些背景與吸附效應會放大成明顯的誤差。因此若方法沒有另行指定，痕量元素分析通常會優先選用聚丙烯（PP）、聚四氟乙烯（PTFE）、PFA 等材質的容器，並依目標元素確認容器空白是否可接受。一般濃度、目標元素不受玻璃溶出影響的情境，玻璃未必完全不能用——容器材質仍應依方法與目標元素決定。

規劃元素分析的前處理區，要找什麼樣的廠商協助？

元素分析的前處理涉及強酸操作、加熱設備、抽氣與廢液管理，前處理區的規劃會影響數據品質與人員安全。建議找能同時處理「設備」與「空間工程」的廠商：設備面要能協助消化設備（石墨加熱板、微波消化系統）的選型與配置；空間面要能規劃耐酸檯面、抽氣排氣、耐酸地坪與重金屬廢液收集流程。把前處理區當成整體實驗室規劃的一部分，比單獨採購設備更能避免日後的配套問題。

相關產品分類

• 石墨加熱板 — 元素分析酸消化前處理加熱設備
• 水質分析儀器 — 環境與水質檢測相關分析儀器與設備

相關服務

• 實驗室規劃與建置經理人 — 規劃、機電工程、空間裝修、設備整合一站式服務
• 實驗室建置完整解決方案 — 規劃 + 工程 + 設備統包
• 科學儀器經理人 — 跨品牌實驗室儀器選型與配置顧問
• 機電工程 — 前處理區排氣、電力與公用設施整合
• 氣體管路工程 — 實驗室氣體配管規劃施工

延伸閱讀

• 實驗室元素分析儀器完整指南
• ICP-OES 與 ICP-MS 怎麼選
• 原子吸收光譜儀 AA 還值得買嗎
• 重金屬檢測儀器怎麼選
• 實驗室酸消化與石墨加熱板應用指南 — 酸消化加熱設備的選型與應用
• 食品與環境檢測實驗室規劃指南 — TAF/TFDA/NERA 認證場域的實驗室規劃
• 材料與化學分析實驗室規劃指南 — 材料化學分析實驗室的空間與設備規劃
