一個橡膠品管的常見任務：要確認進料橡膠裡的碳黑含量是不是在規格內。把樣品放進 TGA 升溫，得到一條失重曲線——但光看這條曲線，聚合物和碳黑的失重很可能糊在一起，分不出各佔多少。這時候真正解決問題的，不是更貴的儀器，而是一個操作手法：升溫到聚合物裂解完之後，把吹掃氣體從氮氣切換成空氣，碳黑會在含氧環境下燒掉，那一段失重就單獨現形了。一條曲線，因為中途切了一次氣氛，拆出了聚合物、碳黑、無機灰分三種成分的比例。
這就是 TGA 熱重分析儀的價值所在。它的核心動作是「秤重量」，但會不會用它，差別在於懂不懂得判讀失重曲線、懂不懂得用氣氛切換這類手法把資訊一層層拆出來。這篇會把 TGA 的選型邏輯講清楚——從它「會加熱的精密天平」這個本質談起，接著是失重曲線與 DTG 怎麼判讀、氣氛切換怎麼做成分定量、升溫速率與坩堝怎麼配、溫度範圍與爐體配置怎麼選。
一、TGA 能測什麼：先確認需求落在它的守備範圍
開始談選型之前，先確認方向。TGA 量的是重量變化——樣品在控溫過程中因脫水、揮發、分解、燃燒造成的失重（少數情況也會增重，例如氧化）。從一條 TGA 曲線可以得到分解起始溫度、熱穩定性、各溫度區段的失重比例，進而做成分定量：揮發分、添加劑、聚合物基體、填料與灰分各佔多少，以及含水量。
如果你要的是材料熔化、結晶、玻璃轉移這類相變化的溫度與能量，那是差示掃描量熱儀（DSC）的守備範圍，TGA 量不到——因為這些事件不一定伴隨重量變化。關於 DSC 的選型，可參閱 DSC 差示掃描量熱儀選型指南那篇；關於 DSC 與 TGA 整體怎麼分工，可參閱實驗室熱分析儀器完整指南。確認你的需求確實落在「重量變化、分解、成分定量」這一邊，再往下看 TGA 的選型細節。
二、TGA 的本質是一台「會加熱的精密天平」

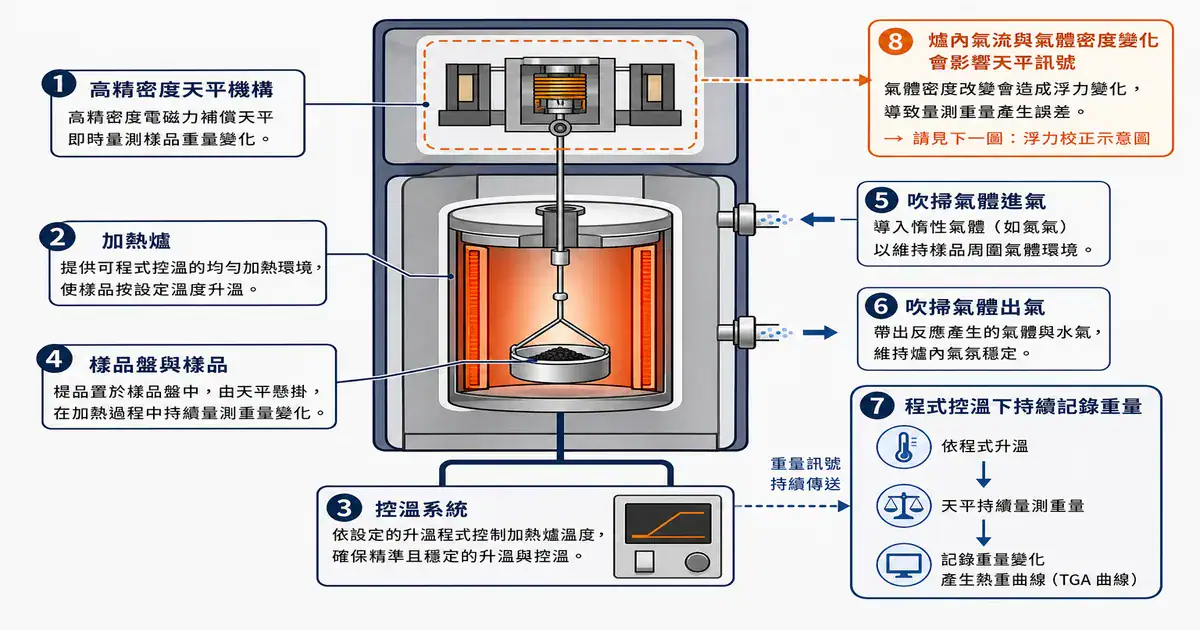

選 TGA 之前，先理解它是什麼。TGA 的主體是一台熱天平（thermobalance）——把一台高精密度的天平、一個加熱爐、一套控溫系統組合在一起。樣品放在天平的樣品盤上，在程式控溫下持續記錄重量。理解「它本質是一台天平」這件事，能解釋 TGA 的很多脾氣。

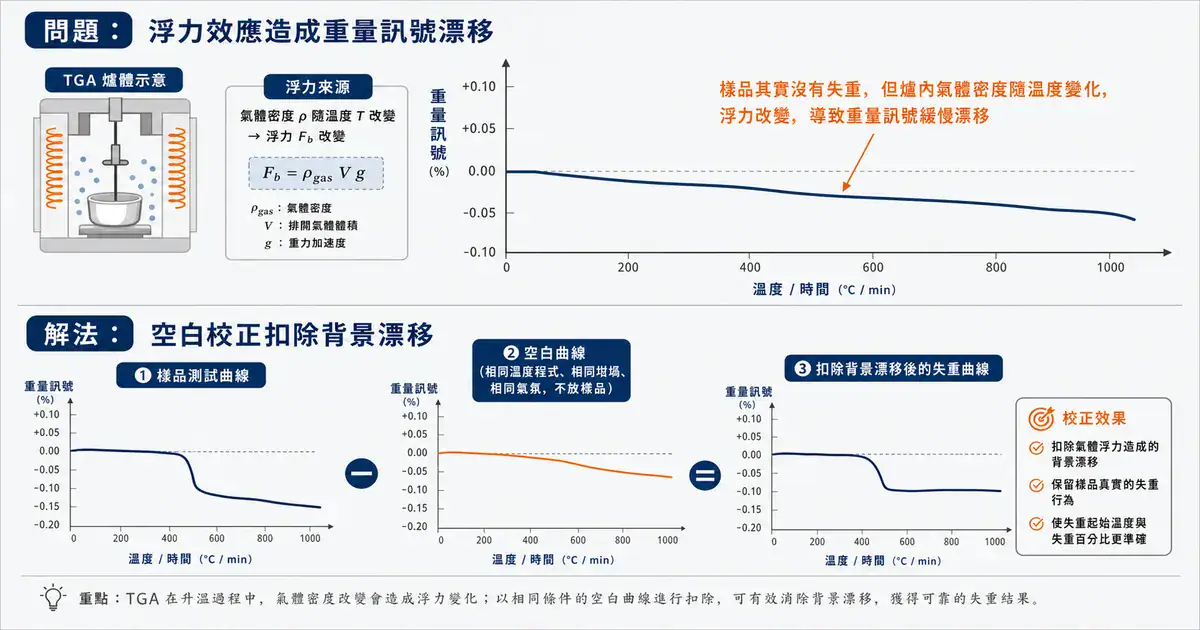

浮力效應與基線漂移
天平量的是樣品受到的淨向下的力。但爐子在升溫過程中，爐內氣體的密度會隨溫度改變——溫度升高、氣體變稀薄，樣品受到的浮力跟著變化。結果是：就算樣品本身完全沒有失重，天平讀到的重量訊號也會慢慢飄移。這就是浮力效應造成的基線漂移。
處理的方式是做空白測試。用相同的溫度程式、相同的坩堝、相同的氣氛與流速，但不放樣品，先跑一條空白曲線，這條曲線記錄的就是浮力等因素造成的背景訊號；把樣品測試曲線減掉空白曲線，就能降低浮力效應與系統性基線漂移的影響。許多 TGA 的軟體內建這個扣除功能，部分機型也有自動的浮力補償設計。選購時可以留意這部分的便利性。
要提醒的是，空白扣除能改善基線、降低背景漂移，但不是萬能的修正。樣品在升溫過程的噴濺或膨脹、樣品與坩堝的反應、揮發物在低溫處再沉積、氣氛切換瞬間的擾動——這些因素造成的訊號偏差，空白曲線扣不掉，仍要靠方法條件的設計與品管結果（空白、回收率、平行樣品）來判斷。
常見踩坑：把浮力造成的基線漂移誤判成樣品的微量失重，是 TGA 數據判讀的典型錯誤。尤其在分析微量失重、或要看很小的成分比例時，沒做空白校正，幾個百分點的誤差就這樣混進結果裡。養成「比對前先確認對方有沒有做空白扣除」的習慣。

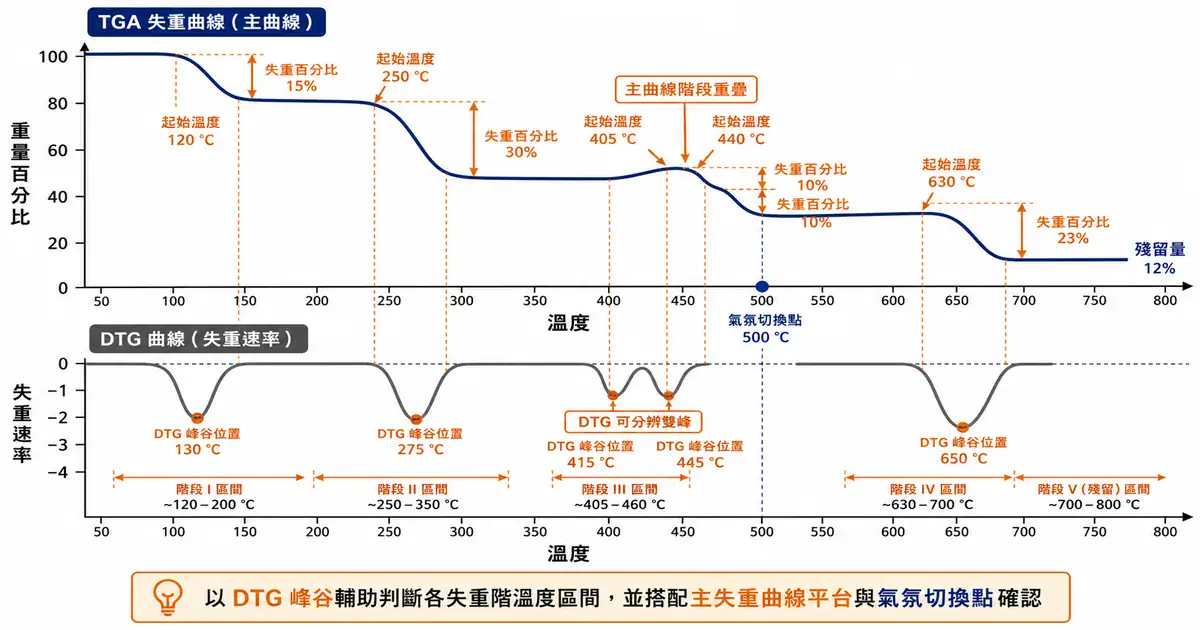

三、失重曲線與 DTG：怎麼一階一階把資訊讀出來
TGA 量測的成果是一條失重曲線——重量（或重量百分比）對溫度作圖。一份成分單純的材料可能只有一兩段失重，一份複合材料則會呈現多階梯狀的下降，每一階對應一個失重事件。會判讀這條曲線，是用好 TGA 的基本功。
失重曲線怎麼讀
從失重曲線可以讀出幾件事：每一階失重的起始溫度（材料開始明顯失重的溫度，是熱穩定性的直接指標）、每一階的失重百分比（對應該段流失的成分），以及最後的殘留量（通常對應不分解的無機成分）。把這些數字對應回材料的組成，就是 TGA 做成分定量的邏輯。
DTG 曲線的作用
當兩個失重事件的溫度靠得很近，失重曲線上的兩階會連在一起，界線變得不明顯。這時候 DTG（微分熱重曲線，把失重曲線對溫度微分）就派上用場。DTG 顯示的是「失重速率」，原本曲線上模糊的轉折，在 DTG 上會表現成清楚的峰——每個峰對應一個失重事件的最大速率溫度。透過 DTG 的峰與谷，可以更明確地把溫度區間切開，也更容易分辨原本疊在一起的失重。
溫度區間怎麼切
成分定量的準確度，很大一部分取決於溫度區間切得準不準。區間切錯了，某一階的失重百分比就會算錯，連帶影響成分比例。DTG 的峰谷是切區間時的重要參考，但不是唯一依據——實務上還要回頭檢查主失重曲線是否進入平台、氣氛是否已穩定、前一段失重是否真正結束，以及該切點是否符合材料組成的化學假設。選購 TGA 時，軟體的 DTG 運算與區間分析功能好不好用，會直接影響日常判讀的效率。
選型建議：評估 TGA 不要只看硬體規格。軟體端的失重曲線分析、DTG 運算、溫度區間設定這些功能，是每天判讀數據都會用到的。挑選時實際操作看看軟體的分析流程順不順手。
四、氣氛切換：TGA 獨有的成分定量手法
TGA 量測時會通入穩定流速的吹掃氣體，控制樣品所處的氣體環境。氣氛的選擇，是 TGA 一個 DSC 沒有的操作維度，也是它做成分定量的重要手法。
惰性氣氛與氧化氣氛
惰性氣氛（最常用氮氣）下，樣品看到的是熱裂解——有機成分在無氧環境下受熱分解。氧化氣氛（空氣或氧氣）下，看到的是氧化燃燒。同一份樣品在不同氣氛下，失重的行為不一樣；選對氣氛，曲線能拆出的資訊就多一層。要補一點：氮氣是最常見的惰性氣氛，但如果樣品在高溫下可能與氮氣反應（例如發生氮化），或方法要求更惰性的條件，就可能改用氬氣。氣氛不只是背景條件，它本身是方法的一部分。

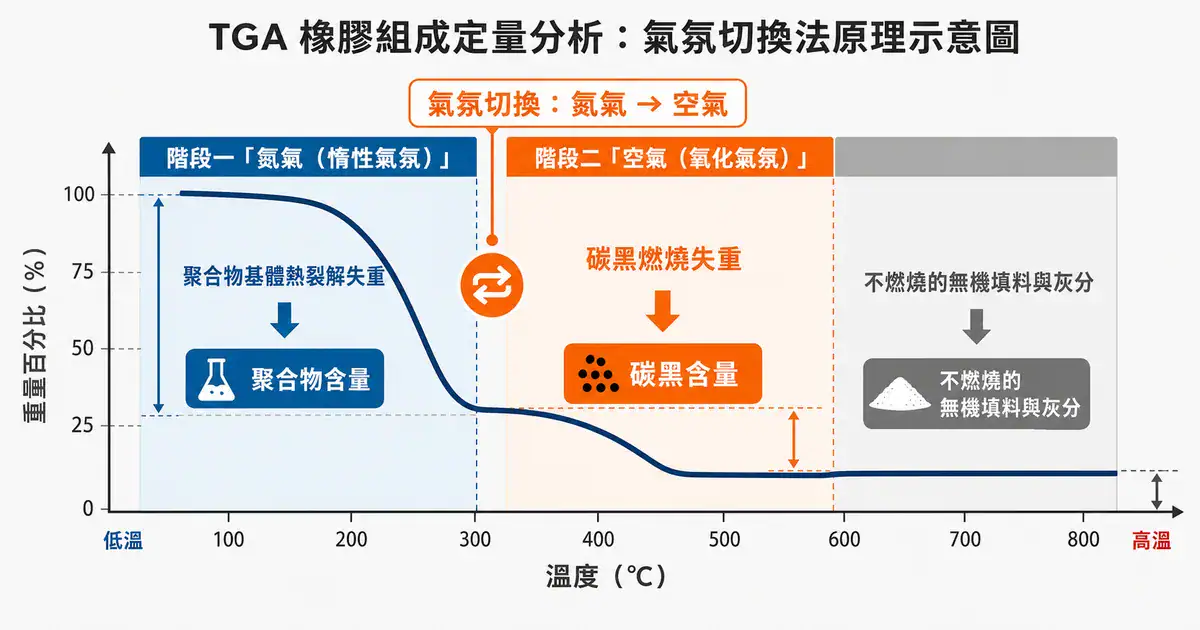

經典案例：碳黑定量
開頭那個橡膠的例子，正是氣氛切換的典型用法。流程是這樣的：先在氮氣下升溫，橡膠的聚合物基體（例如 SBR）會因熱裂解而失重，這一段失重對應聚合物含量；聚合物裂解完之後，把氣氛切換成空氣，原本在氮氣下不會燒的碳黑，現在在含氧環境下燃燒、失重，這一段對應碳黑含量；最後爐內留下的殘留，是不會燃燒的無機填料與灰分。一條曲線、一次升溫、中途切一次氣氛，就把橡膠的三類主要成分拆了出來。
不過這個流程有一個前提：聚合物基體在惰性氣氛下的殘碳行為要先被理解。不是所有聚合物在氮氣裂解後都會乾淨地消失——部分橡膠或含雜原子的高分子，裂解後會留下碳質殘留（char），這些殘留在切換到空氣後也會燃燒，訊號跟碳黑疊在一起。所以碳黑定量不能單看「切氣氛後那一段失重」就當成碳黑含量，還要依材料種類、適用的標準方法、空白或已知配方的樣品來建立判讀規則。氣氛切換提供的是「把成分拆開」的手法，定量要準，仍要回到方法的設計與驗證。
採購時要確認的氣路能力
要做這類分析，TGA 的氣路需要支援程式化的氣氛切換——能在設定好的溫度或時間點自動把氮氣切成空氣，而且切換的時間點要能精準控制。如果你的工作會用到氣氛切換做定量，採購時要確認儀器的氣路設計與切換控制能力。
經驗談：氣氛切換的「切換點」要選在前一段失重確實完成之後。切得太早，前一個成分還沒分解完就被下一段蓋過，兩段的定量都會失準。切換點的判斷，會回頭用到 DTG——確認前一個失重峰已經回到基線，再切。
五、升溫速率、樣品量與坩堝：影響結果的操作變數
除了氣氛，還有三個操作變數會直接影響 TGA 曲線的品質。選購時留意儀器支援的選項，使用時把它們固定下來。
升溫速率
升溫速率快，一趟測試省時間，失重訊號在時間軸上比較集中；但代價是解析度變差——兩個溫度相近的失重階容易疊在一起分不開，而且樣品內部來不及達到均勻溫度，失重事件的溫度判讀會偏移。升溫速率慢，剛好相反：相鄰的失重階分得比較開、溫度判讀較穩，但一趟測試的時間拉長。如果你的樣品有多個靠得近的失重事件要分清楚，升溫速率就不能設太快。和許多分析方法一樣，這是一個取捨，不是越快越好。
樣品量
樣品量也是取捨。量太多，樣品內部的溫度梯度變大、分解不均勻，失重階會變得拖沓不清楚；量太少，重量變化的絕對值小，天平訊號的相對誤差變大。同一組要互相比對的實驗，樣品量要盡量一致。

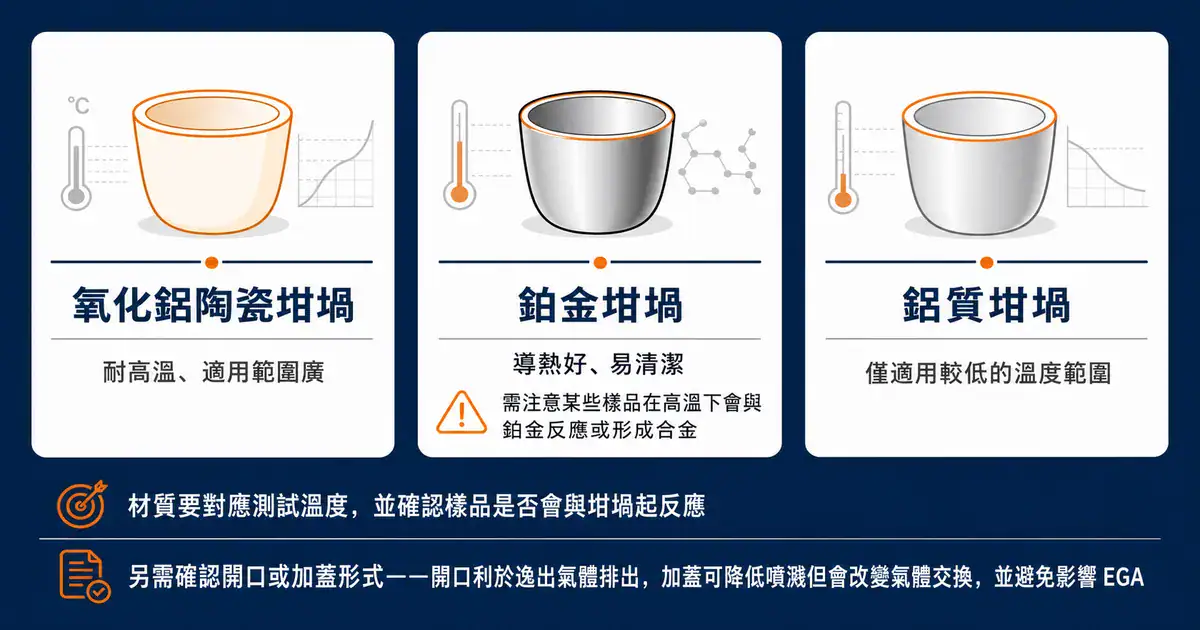

坩堝材質
坩堝（樣品盤）的選擇，要看材質，也要看開口形式。材質方面，氧化鋁陶瓷坩堝耐高溫、適用範圍廣；鉑金坩堝導熱好、易清潔，但要注意某些樣品在高溫下會與鉑金反應或形成合金；鋁質坩堝則只適用於較低的溫度範圍。材質要對應測試溫度與樣品特性。
開口形式也會影響結果。開口坩堝有利於揮發物與分解氣體順利排出，適合多數 TGA 失重分析；加蓋或半封閉設計可以降低樣品噴濺、飛散，但也會改變樣品與氣氛的氣體交換，可能影響分解行為。如果後續要做逸出氣體分析，還要避免坩堝形式讓逸出氣體滯留或在坩堝內二次反應。選購 TGA 時，確認它支援的坩堝材質與形式涵蓋你的樣品類型與溫度需求。
常見踩坑：拿做某種樣品的坩堝直接套用到另一種樣品，沒考慮樣品會不會跟坩堝材質反應，是實務上會踩到的坑。樣品若會與坩堝起反應，輕則污染坩堝，重則讓失重數據失真。
六、溫度範圍與爐體配置：選型的硬體面
談完操作變數，回到硬體選型。溫度範圍與爐體配置，是 TGA 採購時要確認的兩個硬體面向。
溫度範圍
TGA 的溫度範圍常見可以到上千度。選型時先確認你的失重事件落在哪個溫度帶——有機物的分解多在中溫帶，但如果你要把無機灰分燒乾淨、或分析高溫穩定的材料，就需要夠高的爐體溫度。要做的分析需要多高溫，直接決定了爐體與儀器類型的選擇。

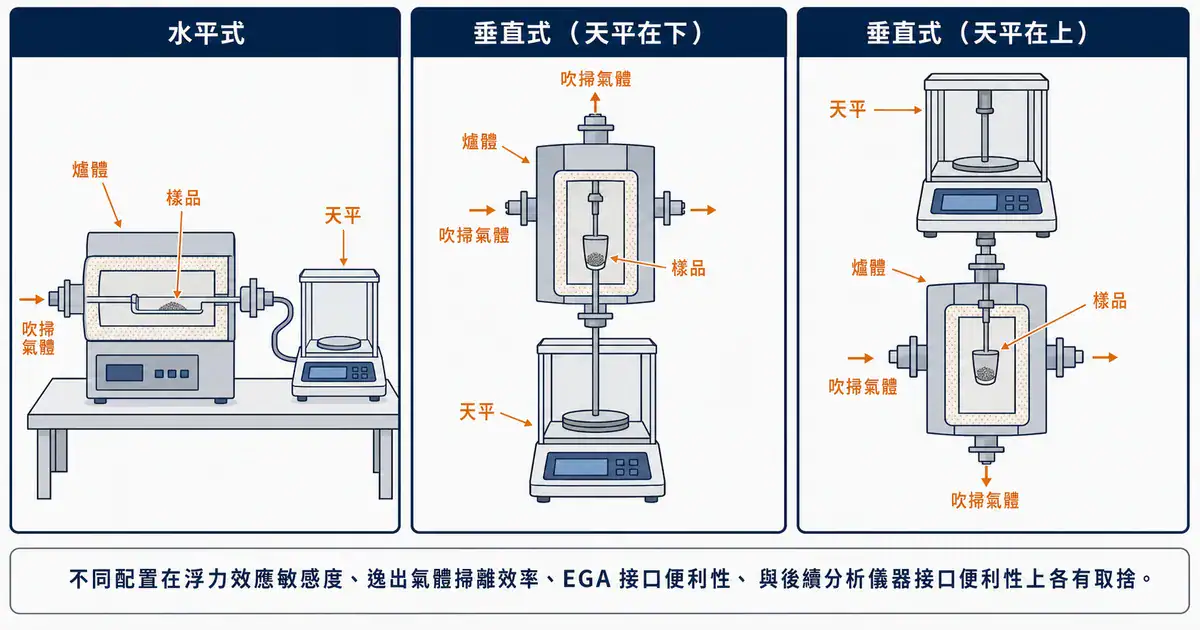

爐體與天平的配置
TGA 的爐體與天平有不同的配置方式——常見的有水平式（天平在爐體側邊），以及垂直式（天平在爐體上方或下方）。不同配置在幾個地方有差異：對浮力效應的敏感程度、把樣品分解產生的逸出氣體掃離樣品區的效率、以及與後續分析儀器接口的方便性。這些差異對一般常規分析的影響未必很大，但如果你有特定需求（例如要做逸出氣體分析），配置就值得納入評估。
EGA 逸出氣體分析的接口
樣品在 TGA 升溫過程釋放出來的氣體，本身帶有分解成分的資訊。把這些逸出氣體導入 FTIR 或質譜儀（MS），就能在看失重的同時知道「跑掉的是什麼」——這稱為逸出氣體分析（EGA）。如果你的研究會用到 EGA，這個需求要在採購階段就提出，因為它牽涉爐體設計與儀器之間的接口、氣路相容性，事後加裝往往很麻煩。FTIR 本身的選型可參閱實驗室光譜儀完整選型指南。
七、TGA 的校正與資料可信度
TGA 是定量儀器，數據要可信，得靠校正。TGA 的校正同樣有兩個層次，但用的方法和 DSC 不太一樣。
重量校正的部分，用已知質量的校正砝碼確認天平讀數的準確度——這是 TGA 作為一台「精密天平」的基本要求。溫度校正的部分則有個特點：DSC 的溫度校正可以直接依靠標準物質的熔融吸熱峰，TGA 則不是這樣運作。TGA 溫度校正常見的作法之一，是使用具有已知居里點（Curie temperature）的磁性標準物質——某些鐵磁性金屬在特定溫度會失去磁性，在磁場中量測時，這個磁性消失會表現成可辨識的重量訊號變化，這個轉變溫度就能作為溫度校正的基準。部分系統也可能依原廠方法使用其他溫度標準，所以實際的校正程序，仍應依儀器型式與原廠或標準方法的規定執行。除了重量與溫度這兩個層次，前面提到的浮力與空白校正，也是 TGA 數據可信度的一環。
校正不是裝機做一次就結束。校正的週期、校正的紀錄，在有合規需求的場域要制度化；在 GMP、GLP 場域使用 TGA，還會涉及分析儀器確效（IQ/OQ/PQ）的層面。這些安裝環境、校正週期與維護的細節，會在熱分析儀器安裝環境與例行維護指南那篇完整展開，這裡先記住一件事：TGA 的成分定量要準，是靠重量、溫度與空白三方面的校正一起撐起來的。

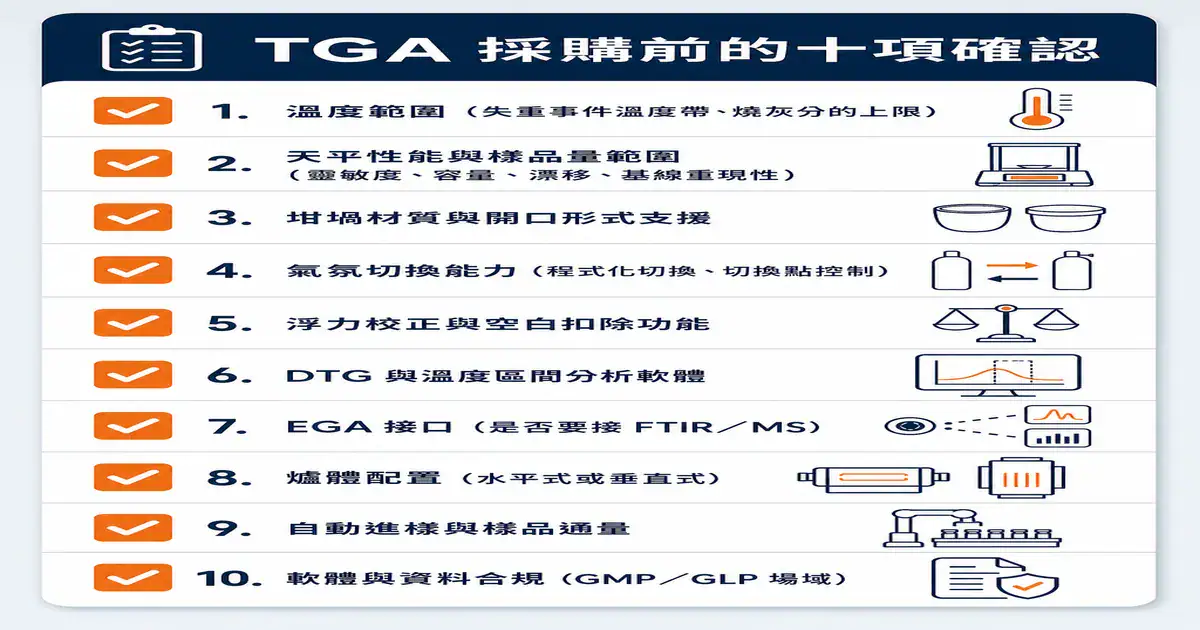

八、TGA 採購前的確認清單
把前面幾節的重點收斂成一份採購前的確認清單。跟供應商討論前先把這幾項想過一遍，評估會快很多：
- 溫度範圍：你的失重事件落在哪個溫度帶？要燒無機灰分的話，上限夠不夠？
- 天平性能與樣品量範圍：不只看靈敏度，也要確認最大樣品量、長時間漂移、基線重現性，以及在高溫與氣氛切換條件下的重量訊號穩定度。
- 坩堝材質與開口形式：陶瓷、鉑金、鋁等材質要涵蓋你的樣品類型與溫度需求；開口或加蓋形式也要對應樣品反應性與是否做逸出氣體分析。
- 氣氛切換能力：會用氣氛切換做成分定量嗎？要確認氣路支援程式化切換、切換點能精準控制。
- 浮力校正與空白扣除：軟體有沒有空白曲線扣除功能？有沒有自動浮力補償？
- DTG 與區間分析軟體：失重曲線分析、DTG 運算、溫度區間設定順不順手。
- EGA 接口：未來會接 FTIR 或質譜做逸出氣體分析嗎？要的話確認爐體與接口設計。
- 爐體配置：水平式或垂直式——多數常規分析影響不大，有特定需求時納入評估。
- 自動進樣與樣品通量：樣品量大、要連續跑的，自動進樣器值得評估。
- 軟體與資料合規：GMP/GLP 場域要確認軟體的資料完整性與儀器確效配套。
常見踩坑：採購 TGA 容易把焦點全放在「最高溫度」這個規格，卻忽略軟體端的失重分析與氣路的氣氛切換能力。對要做成分定量的實驗室來說，這兩項對日常數據品質的影響，往往比最高溫度多衝幾百度更實際。
常見問題 FAQ
TGA 和 DSC 有什麼不同，我該買哪一台？
TGA 量的是重量變化，用來看分解溫度、熱穩定性、揮發分與填料灰分的成分定量、含水量；DSC 量的是熱流，用來看玻璃轉移、熔點、結晶、反應熱。該買哪一台取決於你的分析目的——要的是重量變化與成分定量，選 TGA；要的是相變化與能量，選 DSC。需要兩種資訊交叉判讀的，才需要兩台都有或考慮同步熱分析儀。
TGA 怎麼定量材料裡的碳黑、填料和灰分？
靠失重曲線判讀加上氣氛切換。以橡膠為例：先在氮氣下升溫，聚合物基體熱裂解失重，這段對應聚合物含量；聚合物裂解完後切換成空氣，碳黑在含氧環境下燃燒失重，這段對應碳黑含量；最後爐內殘留的是不燃燒的無機填料與灰分。一條曲線中途切一次氣氛，就能把這幾類成分拆開。要注意部分聚合物在氮氣裂解後會留下碳質殘留（char），切空氣後也會燒掉、訊號與碳黑疊在一起，需依材料種類與標準方法建立判讀規則。
什麼是 DTG 曲線，有什麼用？
DTG 是微分熱重曲線，把失重曲線對溫度微分得到，顯示的是「失重速率」。當兩個失重事件溫度靠得近、在失重曲線上糊成一團時，DTG 會把它們表現成清楚的峰，每個峰對應一個失重事件的最大速率溫度。它的主要用途是幫忙分辨疊在一起的失重、以及切定量用的溫度區間。
TGA 為什麼要做空白校正？浮力是什麼？
TGA 本質是一台會加熱的天平。爐子升溫時，爐內氣體密度隨溫度改變，樣品受到的浮力跟著變——結果就算樣品沒失重，天平訊號也會漂移，這就是浮力造成的基線漂移。空白校正的做法是：用相同的溫度程式、坩堝與氣氛、但不放樣品跑一條空白曲線，再從樣品曲線扣掉它，以降低浮力與系統性漂移的影響。不做空白校正，浮力漂移會被誤判成樣品的微量失重。要注意空白扣除改善背景漂移，但樣品噴濺、坩堝反應、氣氛切換瞬態這類偏差，它扣不掉。
TGA 樣品要放多少量？坩堝材質怎麼選？
樣品量是取捨——太多會讓樣品內部溫度梯度大、分解不均、失重階拖沓；太少則重量變化的絕對值小、相對誤差變大。同一組比對實驗的樣品量要盡量一致。坩堝方面，材質上氧化鋁陶瓷耐高溫、適用廣；鉑金導熱好易清潔，但某些樣品高溫下會與鉑金反應；鋁質坩堝只適用較低溫度。除了材質，開口形式也要看——開口坩堝利於逸出氣體排出，加蓋或半封閉設計可降低樣品噴濺但會改變氣體交換。材質與形式都要對應測試溫度、樣品反應性與是否要做逸出氣體分析。
TGA 的最高溫度規格要怎麼抓？
從你的失重事件落在哪個溫度帶回推。有機物分解多在中溫帶；但如果要把無機灰分燒乾淨、或分析高溫穩定的材料，就需要夠高的爐體溫度。先確認分析需要的溫度範圍，再對應儀器與爐體類型，而不是一味追求最高溫度。
TGA 可以知道失重時跑掉的是什麼分子嗎？
TGA 本身量的是重量變化，能告訴你「什麼溫度失重、失重多少」，但不能單靠 TGA 判定逸出氣體的分子種類。要知道失重時跑掉的是水、溶劑、二氧化碳還是其他分解產物，需要搭配逸出氣體分析（EGA），例如把 TGA 接上 FTIR 或質譜儀。這類聯用牽涉接口、傳輸管路溫度與氣路相容性，如果未來可能有這個需求，要在採購階段就提出。
TGA 要怎麼校正溫度？
TGA 的溫度校正方法跟 DSC 不同——DSC 可以直接依靠標準物質的熔融吸熱峰，TGA 不是這樣運作。TGA 常見作法之一是使用具已知居里點的磁性標準物質：某些鐵磁性金屬在特定溫度失去磁性，在磁場中量測時磁性消失會表現成可辨識的重量訊號變化，這個轉變溫度可作為溫度校正的基準。部分系統也可能依原廠方法使用其他溫度標準，實際程序應依儀器型式與原廠或標準方法的規定執行。重量校正則用已知質量的校正砝碼。
怎麼選 TGA 的供應商？
TGA 的選型牽涉溫度範圍、爐體配置、坩堝材質、氣氛切換、EGA 接口、軟體分析能力、資料合規等多個面向，導入後還有校正、維護、方法建立的長期配套。比起單純比規格表，更值得找的是能從你的樣品類型與分析目的出發、協助釐清這些需求並提供後續配套的合作對象。原拓的定位是跨品牌的科學儀器經理人，可以從方法學需求協助評估，而不是先預設特定型號。
相關服務
- 實驗室規劃與建置經理人 — 規劃、機電工程、空間裝修、設備整合一站式服務
- 實驗室建置完整解決方案 — 規劃 + 工程 + 設備統包
- 科學儀器經理人 — 跨品牌實驗室儀器選型與配置顧問
延伸閱讀
- 材料與化學分析實驗室規劃指南 — 材料、化學、化工製造業實驗室的規劃邏輯
- 實驗室酸消化與石墨加熱板應用指南 — 灰分以外的元素分析前處理方法
- 食品與環境檢測實驗室規劃指南 — 食品檢驗與環境檢測場域規劃
- 實驗室光譜儀完整選型指南 — FTIR、UV-Vis 等光譜儀的選型導航
- 實驗室通風與排氣系統設計指南 — 儀器室排氣與通風規劃
- 實驗室電力系統與接地設計 — 精密儀器的電力品質規劃
