熱分析儀器安裝環境與例行維護指南｜溫濕度、振動、氣體供應與校正

一台精密的熱分析儀器，規格選得再好，如果擺進一個溫度整天漂、隔壁有空壓機在震、排氣沒接好的房間，它的數據品質一樣會打折扣。這不是儀器的問題，是環境的問題。

實務上常見的狀況是：儀器採購時，規格、品牌、預算討論得很仔細；但安裝環境往往要等儀器快到貨了才開始張羅，結果空間不夠、氣體鋼瓶沒地方放、排氣管接不到位，只能將就。將就出來的環境，會一路影響這台儀器往後幾年的數據品質。

熱分析儀器的安裝環境，值得在採購階段就一起規劃。這篇會把規劃時要想清楚的事整理出來——溫濕度與空間、振動、氣體供應、排氣與電力、例行維護，以及校正與儀器確效。這篇是規劃導向的內容，談的是「儀器進來之前與之後」，而不是儀器本身怎麼選；儀器選型的部分，前面幾篇選型指南有完整說明。

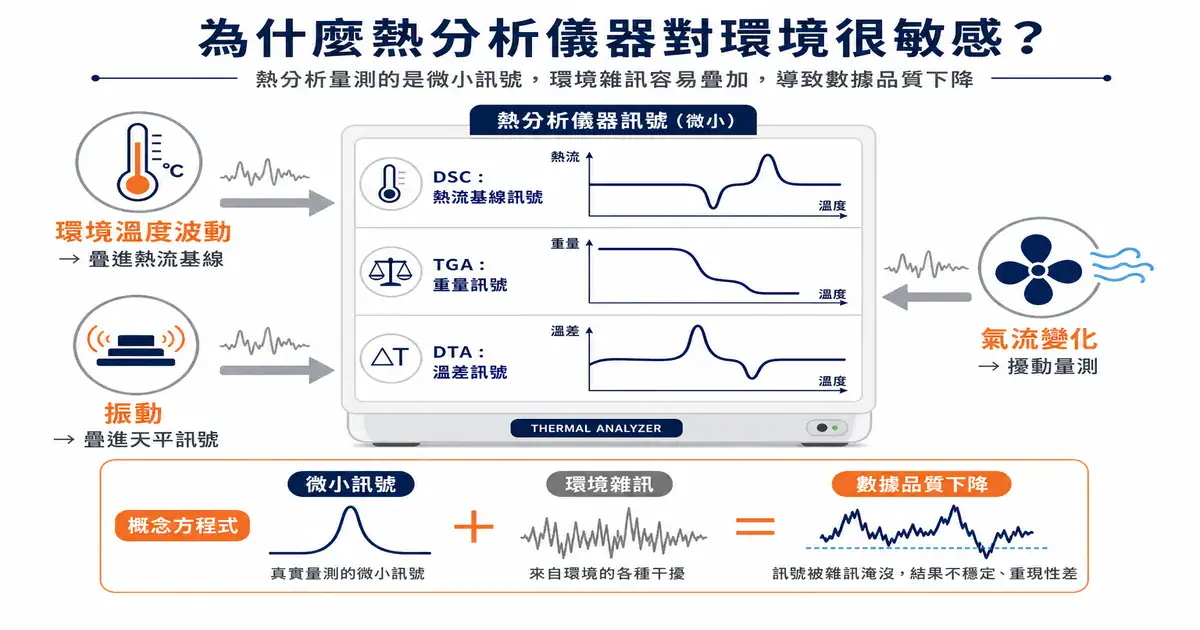

一、為什麼熱分析儀器對環境特別敏感

要理解熱分析儀器為什麼挑環境，先回到它量的是什麼。DSC 量的是熱流、TGA 量的是重量變化、DTA 量的是溫度差——這些都是「溫度變化過程中的微小訊號」。儀器的工作，就是把這些微小訊號從背景裡分離出來、記錄下來。

問題在於，環境本身也會產生訊號。環境溫度的波動會疊進熱流訊號、振動會疊進天平訊號、氣流變化會擾動量測。這些環境因素對一般設備可能無所謂，但對一台要分辨微小熱訊號或微克級重量變化的儀器來說，它們會變成混在數據裡的雜訊，拉低數據的可信度。

這也是為什麼安裝環境值得在採購階段就一起想。儀器規格決定了它「能做到多好」，環境則決定了它「實際上能發揮多少」。等儀器到貨才張羅環境，往往只能將就；在規劃階段一起考慮，才有空間把環境配到位。熱分析四大技術的整體概念，可參閱實驗室熱分析儀器完整指南那篇。

規劃前先調出原廠安裝需求文件

在往下談各項環境條件之前，要先建立一個基準：熱分析儀器的實際安裝條件，應以原廠的安裝需求文件（installation requirement 或 site preparation guide）為準。不同品牌、不同型號的 DSC、TGA、STA，對溫濕度、電力、氣體流量、排氣、冷卻與維護空間的要求可能不同——這篇文章整理的是規劃時應該檢查的「面向」，但每一項的具體數值，仍要回到你採購的那台儀器的原廠文件逐項確認。

實務上的做法是：採購進入規格討論的階段，就向供應商索取這份安裝需求文件，把它轉成現場的檢查表，並和實驗室的工程圖面一起核對。這份文件不該等到儀器到貨才拿出來對——那時候空間、管路、電力都已經定了，能調整的餘地很小。

不同熱分析儀器的敏感點不同

「熱分析儀器」是一個統稱，底下的 DSC、TGA、STA、EGA 聯用，對環境敏感的面向其實不完全一樣。規劃時把這個差異放在心上，比較不會用「一套條件套全部」：

這張表是大方向，不是規格——實際每一項的要求，仍要回到你那台儀器的原廠文件確認。

二、溫濕度與空間：穩定的環境是數據品質的基礎

熱分析儀器的安裝環境，第一個要顧的是溫濕度與空間。

環境溫度的穩定度

熱分析儀器量的是控溫過程中的熱訊號。如果儀器所在的房間，環境溫度整天大幅漂移——白天熱、晚上冷，或冷氣一開一關地循環——這個漂移會反映到儀器的基線上，量測的穩定度跟著受影響。

這裡的重點要說清楚：要顧的不只在於房間「設定在幾度」，而在於溫度能不能維持在原廠允許的範圍內、並保持穩定。一個恆定在某個溫度的房間，比一個在小範圍內忽高忽低的房間更適合放熱分析儀器——對精密的熱流或微量重量訊號來說，環境溫度的大幅波動，比單一個設定值更容易造成基線漂移與重現性問題。規劃時，與其只糾結溫度設定值，不如同時確認這個空間能不能把溫度穩定維持在原廠規格要求的範圍內。

濕度

濕度也要顧，而且要顧兩個方向。濕度過高，會影響吸濕性的樣品（樣品在量測前就吸了水，數據就不準），也可能在儀器內部造成冷凝風險。濕度過低則是另一個問題——容易增加靜電，這在處理粉體、薄膜或高分子樣品時特別明顯，靜電會影響稱樣、樣品轉移與重現性。一個濕度受控、不過度潮濕也不過度乾燥的環境，對樣品狀態與儀器都比較友善。

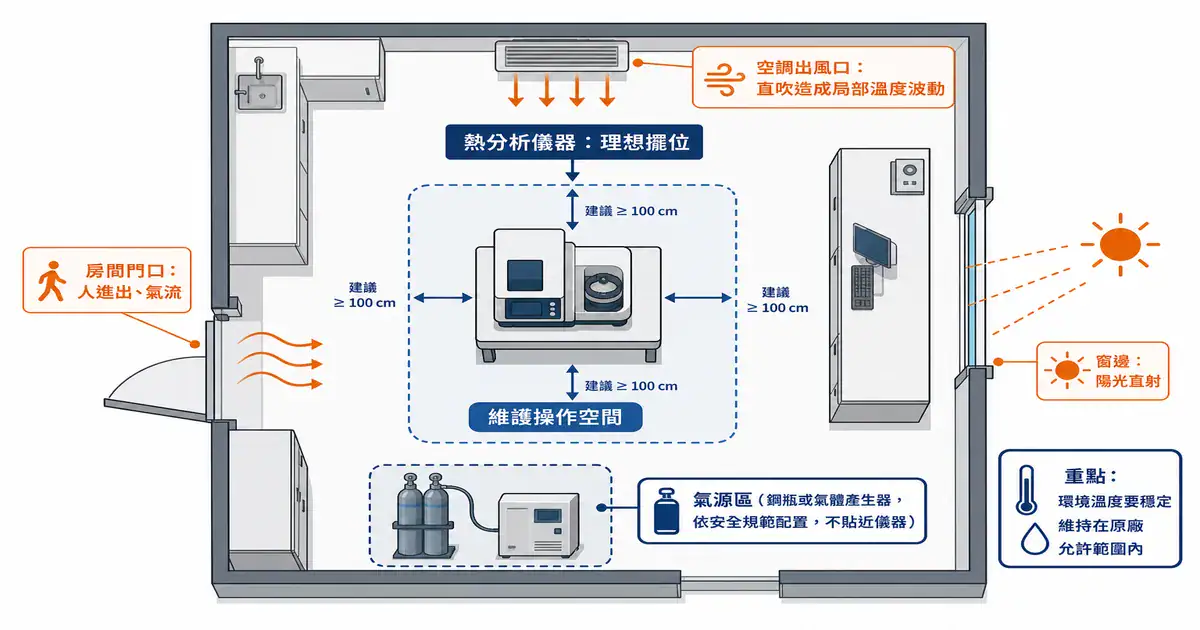

空間配置

空間的配置上，熱分析儀器要盡量遠離溫度的擾動源——房間門口（人進出帶來溫度變化與氣流）、空調的出風口（直吹會造成局部溫度波動）、窗邊的陽光直射。除了擺位，也要預留空間：儀器本身的維護需要操作空間，氣體鋼瓶要有安全的放置位置，這些都要算進去。

環境溫濕度的控制，本質上是一個空調工程的問題。儀器室的溫濕度該怎麼設計與維持，可參閱實驗室空調與環境控制指南那篇。

常見踩坑：把熱分析儀器放在空調出風口的正下方，是規劃時容易發生的失誤。出風口直吹會在儀器周圍造成持續的局部溫度波動與氣流擾動，對量測穩定度不利。擺位時要把出風口的位置一起考慮進去。

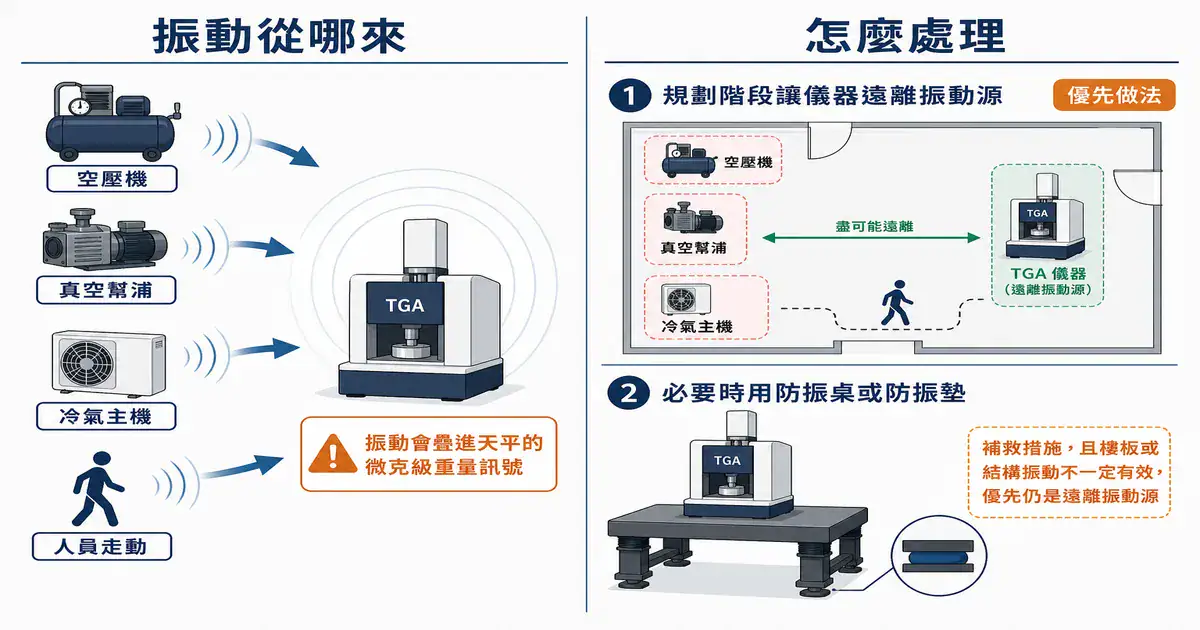

三、振動：被低估的干擾源

談熱分析儀器的環境，振動是一個常被低估的干擾源。它不像溫度那樣直覺，但對某些熱分析儀器的影響很實際。

為什麼振動是問題

影響最直接的是 TGA。TGA 的主體是一台精密天平，量的是微克級的重量變化——而天平對振動本來就敏感。儀器所在環境若有持續的振動，會直接疊進天平的重量訊號，干擾微小失重的判讀。DSC 雖然不像 TGA 那樣靠天平，但精密的熱訊號量測，同樣不希望環境一直在震。

振動從哪裡來

振動的來源比想像中多：實驗室裡的空壓機、真空幫浦、冷氣主機這些會運轉的設備；隔壁房間的重型儀器；甚至人員走動、開關門。如果儀器所在的樓層或鄰室有明顯的振動源，問題會更明顯。

怎麼處理

處理振動的第一步，是在規劃階段就把振動源的位置考慮進去——讓熱分析儀器盡量遠離已知的振動來源。如果空間條件無法完全避開，可以評估使用防振桌或防振墊這類措施。但要說清楚：防振桌、防振墊是補救措施，不是所有振動都能靠它解決。如果振動來自樓板、建築結構或鄰近的大型設備，單純加防振墊不一定有效——這類振動應該優先從空間配置與振動源的隔離來處理，必要時再評估防振設備。重點是，振動這件事最好在規劃儀器擺位時就一起想，等儀器裝好才發現旁邊一直在震，處理起來會比較被動。

經驗談：振動的影響常常是「裝好之後才浮現」。採購時沒人提、裝機時看起來也正常，直到開始量微量失重，才發現數據總是有一些說不清的擾動。規劃儀器房時，把會震動的設備（空壓機、幫浦）和精密儀器分開配置，是值得在圖面階段就做的事。

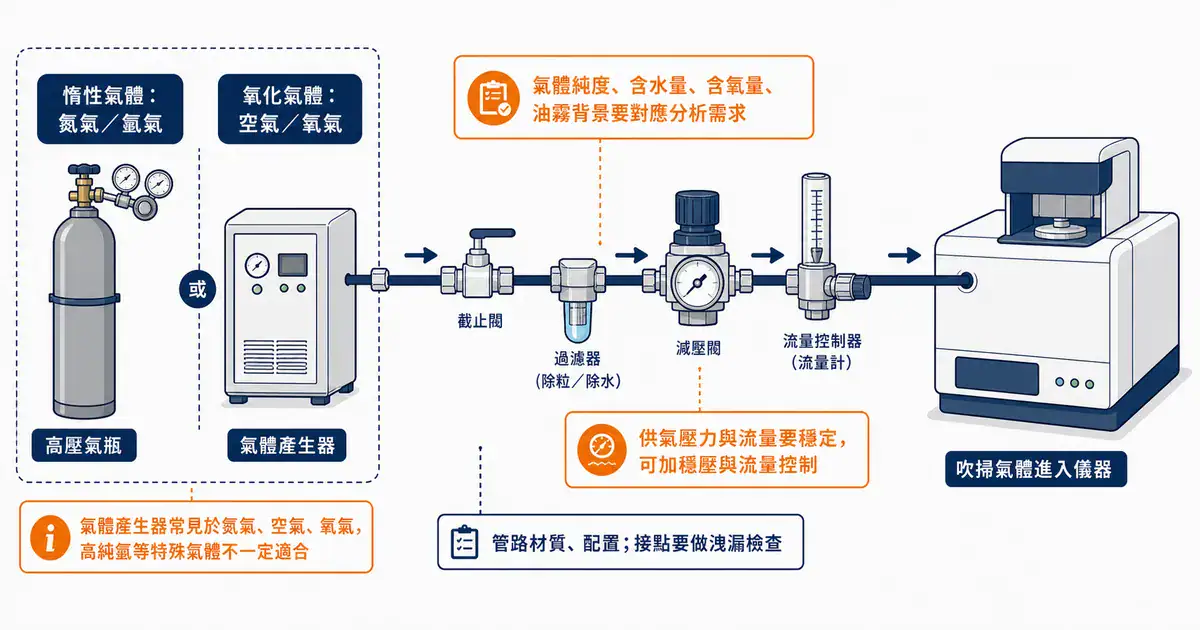

四、氣體供應：最常被低估的環節

熱分析儀器量測時要通入吹掃氣體，所以氣體供應是一條要好好規劃的線。這條線在實務上經常被低估——大家把注意力放在儀器本身，卻忘了儀器要能運作，後面得有一整套穩定的供氣。

需要哪些氣體

熱分析儀器常用的氣體分兩類：惰性氣體（氮氣，某些情況用氬氣）與氧化氣體（空氣或氧氣）。惰性氣體用於一般的吹掃，氧化氣體用於需要氧化環境的量測。如果你的工作會用到氣氛切換（例如 TGA 做成分定量）或 OIT 測試，那就會同時需要這兩類氣體。氣氛切換與 OIT 的方法細節，可分別參閱 TGA 熱重分析儀選型指南與高分子材料熱性質分析應用指南這兩篇。

氣體純度

吹掃氣體的純度會影響數據。規劃氣體時，除了看標稱的純度等級，也要注意氣體裡的含水量、含氧量，以及油霧、碳氫化合物這類背景污染。純度不足或背景沒控好的氣體，會在量測過程造成干擾——例如惰性氣氛裡混了微量氧氣，可能讓樣品在「應該不氧化」的階段出現非預期的氧化；水分背景則可能干擾對水分敏感的分析。不同用途對氣體的要求不一定相同：一般 DSC/TGA 吹掃，和對氧、對水分敏感的分析、或 EGA、OIT、低含量逸出物分析，所需的氣體等級可能有差。規劃供氣時，氣體的純度與背景要對應你的分析需求。

鋼瓶或氣體產生器

供氣的來源有兩種常見選擇：高壓鋼瓶，或氣體產生器。用鋼瓶，要規劃鋼瓶的安全放置位置、固定方式，以及用完更換時的搬運動線；氣體產生器則是另一種選項，省去頻繁換瓶，但要確認它的產氣純度、最大流量、壓力穩定度、乾燥與除油能力、維護耗材，以及停電時的供氣風險。要注意氣體產生器不是適合所有氣體——氮氣、空氣、氧氣常見以產生器供應，高純氬或特殊氣體則不一定適合。不論哪一種來源，供氣的穩定度——壓力、流量穩不穩定——會影響量測的一致性，這是規劃時要確認的。

管路

從氣源到儀器這一段管路，也要規劃。管路的材質要適當、配置要合理、接點不能洩漏——洩漏不只浪費氣體，還可能讓外界空氣滲入，破壞吹掃氣氛。氣體配管是一個工程項目，整體的供排水與氣體配管規劃，可參閱實驗室供排水與氣體配管指南那篇。

常見踩坑：氣體供應常常是規劃時最後才想到的一項。儀器位置定了、桌子也擺了，才發現鋼瓶沒有適當的位置、管路要繞很遠、或更換鋼瓶的動線會卡到其他設備。氣體這條線，最好和儀器擺位一起規劃，而不是事後補。

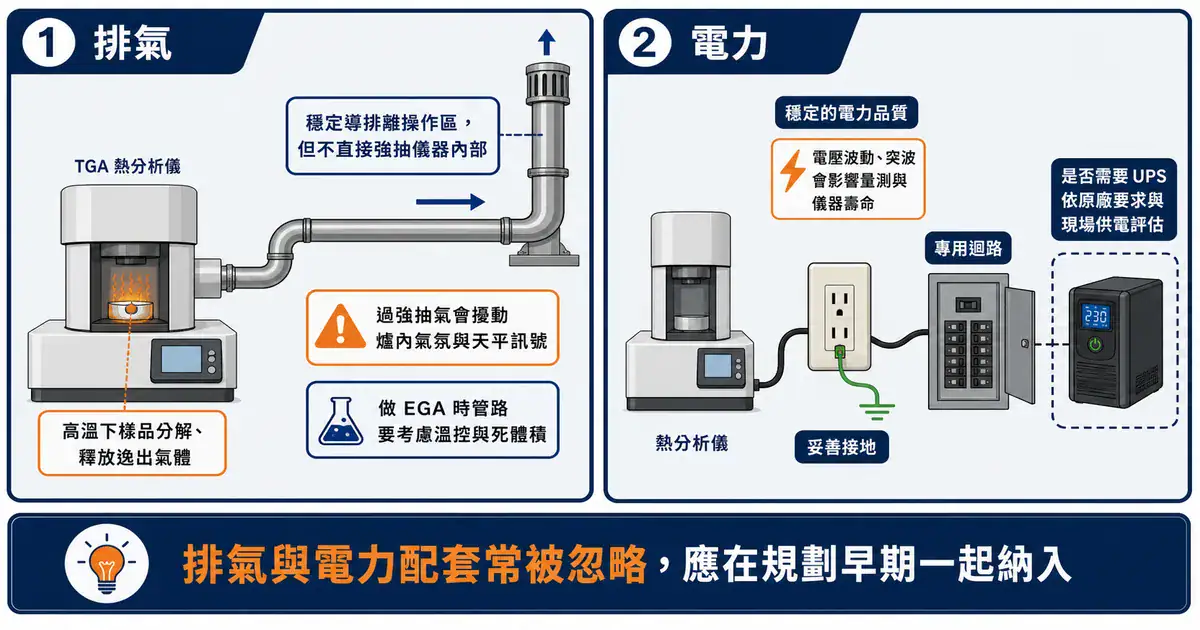

五、排氣與電力：別忽略的兩條配套

除了氣體供應，還有兩條配套容易被忽略——排氣與電力。

排氣

熱分析儀器，尤其是 TGA，在高溫下會讓樣品分解、釋放出逸出氣體。這些逸出氣體的性質取決於樣品——有些無害，有些則可能有刺激性或對人體不友善。所以熱分析儀器的安裝，要考慮適當的排氣，把這些逸出氣體導離操作區。不過排氣的設計不宜只追求「抽得越強越好」——過強或不穩定的抽氣，反而可能擾動爐內的氣氛、干擾 TGA 的天平訊號。排氣要做到的是穩定地把逸出氣體導離，而不是直接強抽儀器內部。如果你會做逸出氣體分析（EGA），把 TGA 接到 FTIR 或質譜儀，那麼排氣與管路的規劃就更要仔細——管路要考慮溫度控制、冷凝、吸附與死體積，避免逸出氣體在進入 FTIR 或質譜儀之前就已經被改變。儀器室的排氣與通風是一個工程項目，可參閱實驗室通風與排氣系統設計指南那篇。

電力

熱分析儀器是精密儀器，對電力品質有要求。電壓的波動、電源的突波，可能影響量測的穩定度，長期下來也可能影響儀器的壽命。所以穩定的電力供應、妥善的接地，是熱分析儀器安裝時要一起顧的，精密儀器通常也值得評估專用電力迴路。至於要不要再加 UPS（不斷電系統）或穩壓設備，則沒有一概而論的答案——要依原廠的要求、現場的供電品質、以及量測中途斷電的風險來評估。不是每一台熱分析儀器都需要同一等級的電力保護，但專用迴路與良好的接地，通常值得在規劃階段就確認。精密儀器的電力品質與接地該怎麼規劃，可參閱實驗室電力系統與接地設計那篇。

實務觀察：排氣和電力這兩條，常常因為「看起來和儀器本身無關」而被排在規劃的後段，結果不是排氣管接不到位，就是電源迴路要重拉。這兩條配套和氣體一樣，最好在規劃儀器房的早期就一起納入，而不是等儀器到了再處理。

六、例行維護：讓儀器維持在可信狀態

儀器裝好、環境配好，接下來是長期的事——例行維護。熱分析儀器的數據可信度，不是裝機那一刻決定的，是靠後續持續的維護維持的。

日常維護

日常要顧的，主要是清潔與檢查。爐體裡若累積了樣品殘留或分解產物，會影響後續量測的數據，所以爐體的清潔要定期做。這裡有一個值得留意的概念——污染記憶效應：某些樣品分解後，會在爐體、樣品支架、坩堝或氣路裡留下殘留物，這些殘留可能讓之後的量測出現背景漂移、異常峰，或帶進前一個樣品的「記憶」。所以在性質差異大的不同樣品之間，必要時要安排清爐、做空白測試，或規劃特定樣品分機使用。樣品盤、坩堝這些直接接觸樣品的部件，使用後要妥善處理。氣路也要定期檢查，確認沒有洩漏、流量正常。

定期保養

除了日常清潔，感測器、天平、冷卻系統等部件，需要按週期做檢查與保養。把維護想成不同層級的排程，會比較好執行：每次測試之後，檢查坩堝、樣品殘留與爐體污染；每週或定期，檢查氣路洩漏、流量，以及空白曲線或基線；每月或每季，做校正檢查、耗材盤點、維護紀錄的檢視；感測器、天平、冷卻系統、爐體這類較深入的保養，則依原廠建議的週期執行。具體的頻率不必寫死，重點是把維護排程化——訂出週期、按表執行、留下紀錄。一份完整的維護紀錄，在數據出現異常時，能幫你回溯是不是維護環節出了問題。

耗材與備品

熱分析儀器運作要用到耗材——樣品盤、校正用的標準品、吹掃氣體。這些耗材要有穩定的供應來源，避免「要量測時才發現標準品用完了」這類狀況。規劃時，把耗材的供應一起想進去。

經驗談：維護最怕的是「沒有制度、靠記憶」。儀器當下能跑，就一直跑到出問題才處理。比較穩的做法是把維護變成排程上的固定項目——什麼時候清爐體、什麼時候檢查氣路、什麼時候做保養，都寫下來、按表走。儀器的長期數據品質，靠的是這套日常的紀律。

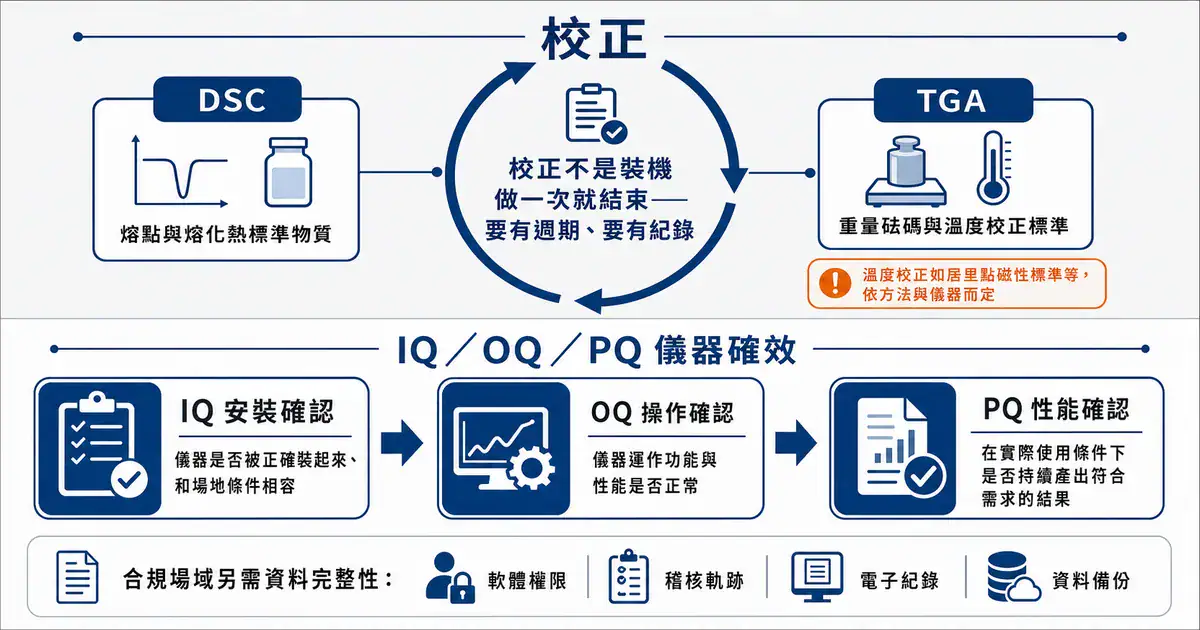

七、校正與儀器確效：數據可信度的制度面

例行維護維持的是儀器的物理狀態，校正與確效維持的則是「數據可信」這件事本身。

校正

熱分析儀器是定量儀器，它讀出來的數值要可信，得靠校正。DSC 的溫度與熱焓校正會用已知熔點與熔化熱的標準物質（例如銦）；TGA 則需要重量校正（用校正砝碼）與溫度校正，溫度校正常見的方法之一是使用具已知居里點的磁性標準物質，部分方法或儀器也可能使用熔點標準或其他校正方式——實際的校正程序，應依原廠方法與實驗室採用的標準方法執行。這些校正的原理，在 DSC 差示掃描量熱儀選型指南與 TGA 熱重分析儀選型指南有更多說明。

這裡要強調的是制度面：校正不是裝機時做一次就結束。校正要有週期、要有紀錄。一台長期沒校正的儀器，就算硬體沒壞，它的數據也漸漸失去可信的依據。

IQ / OQ / PQ 儀器確效

在 GMP、GLP 這類有合規要求的場域，熱分析儀器除了校正，還要做儀器確效，常見的架構是 IQ / OQ / PQ 三個層次：

• IQ（安裝確認，Installation Qualification）：確認儀器依照原廠規範正確安裝，而且和場地的環境、電力、氣體等條件相容。簡單說，是「儀器有沒有被正確地裝起來」。
• OQ（操作確認，Operation Qualification）：確認儀器在預期的操作範圍內，各項功能與性能運作正常。簡單說，是「儀器運作起來對不對」。
• PQ（性能確認，Performance Qualification）：確認儀器在實際的使用條件下，能持續產出符合需求的結果。簡單說，是「儀器在你的實際工作裡表現如何」。

這套確效在製藥等領域有對應的規範（例如 USP 關於分析儀器確效的章節）。要不要做、做到什麼程度，取決於你的場域與法規要求。要補一點：在 GMP、GLP 這類場域，要顧的不只是儀器本體的確效，還有資料完整性——軟體的使用者權限、稽核軌跡（audit trail）、電子紀錄、資料備份，以及方法的版本管理，這些同樣是合規的一環。儀器確效與資料完整性，是合規場域導入熱分析儀器時要一起規劃的兩件事。

校正與確效要在規劃階段就想

校正與確效不只是技術工作，它牽涉文件、SOP、人員訓練。這些東西沒辦法在儀器到貨後臨時補——SOP 要先寫、人員要先安排、確效的文件流程要先準備。所以如果你的場域有合規需求，校正與確效的規劃，要和儀器採購、環境規劃同步進行。

實務觀察：合規場域的熱分析儀器導入，常見的卡關不在儀器本身，而在文件與流程沒跟上。儀器裝好了、能跑了，卻因為 SOP 還沒寫、確效文件還沒準備，遲遲不能正式投入使用。把校正與確效的規劃提前，和選型、環境一起談，能省下後段不少時間。

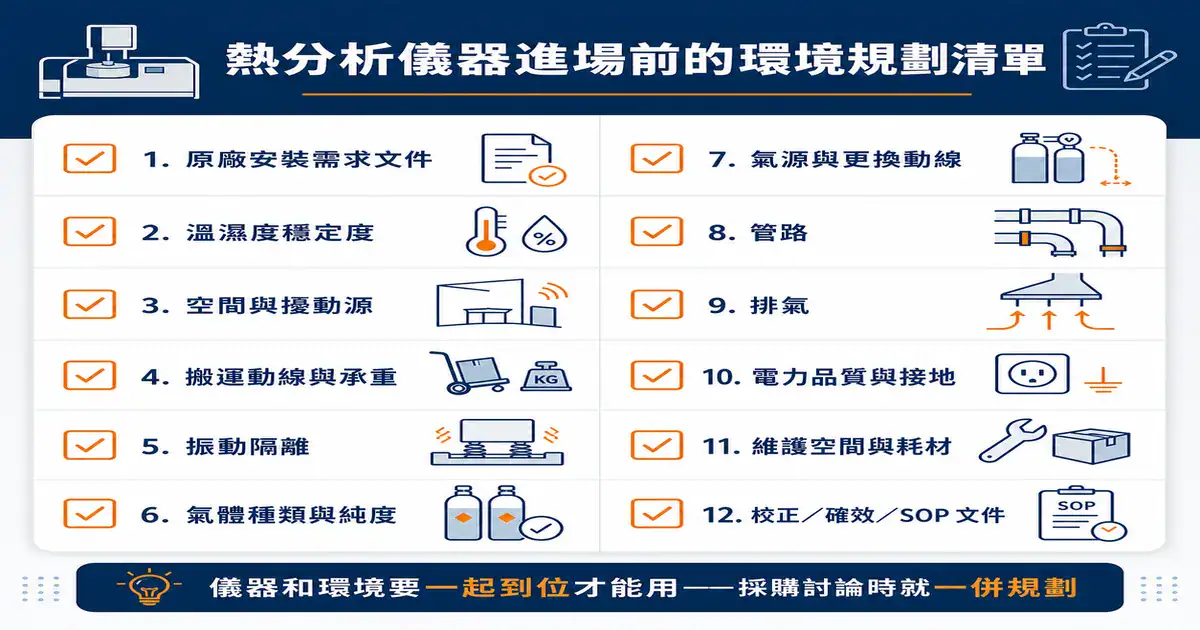

八、熱分析儀器進場前的環境規劃清單

把整篇的重點收斂成一份進場前的規劃清單。在採購熱分析儀器、規劃儀器房時，先把這幾項想過一遍：

• 原廠安裝需求文件：有沒有向供應商索取 site preparation guide／installation requirement，並轉成現場檢查表、和工程圖面核對？
• 溫濕度穩定度：儀器所在空間的溫度能不能穩定維持在原廠允許範圍內？濕度有沒有受控（過高防冷凝、過低防靜電）？
• 空間與擾動源：擺位有沒有遠離門口、出風口、陽光直射？維護操作空間夠不夠？
• 搬運動線與承重：儀器、鋼瓶、氣體產生器、冷卻設備進場時，門寬、走道、電梯、地坪承重夠不夠？
• 振動隔離：附近有沒有空壓機、幫浦等振動源？是空間配置能解決，還是需要防振措施？
• 氣體種類與純度：要用到哪些氣體？純度、含水量、含氧量、背景污染對應分析需求了嗎？
• 氣源與更換動線：用鋼瓶還是氣體產生器？鋼瓶的安全放置與更換動線、產生器的流量與停電風險，確認了嗎？
• 管路：從氣源到儀器的管路材質、配置、接點，規劃了嗎？
• 排氣：逸出氣體的排氣有沒有規劃？抽氣會不會擾動爐內氣氛？要做 EGA 的話管路的溫控與死體積考慮了嗎？
• 電力品質與接地：電源穩定嗎？要不要專用迴路、UPS？接地做好了嗎？
• 維護空間與耗材：日常維護的操作空間、耗材的供應來源，想進去了嗎？
• 校正／確效／文件：校正排程訂了嗎？有合規需求的話，SOP、IQ/OQ/PQ 文件、資料完整性、人員訓練的規劃啟動了嗎？

常見踩坑：熱分析儀器的環境規劃，最常見的失誤是「順序顛倒」——先把儀器買好、訂好交期，才回頭張羅環境。比較順的做法是反過來：採購討論的同時，就把環境、氣體、排氣、電力、確效一起攤開規劃。儀器和環境是一起到位才能用的，分開處理只會讓後段一直在補洞。

常見問題 FAQ

熱分析儀器對放置環境有什麼要求？

主要有幾個面向：環境溫度要穩定（不能整天大幅漂移，因為它會疊進儀器基線）、濕度要受控、要遠離振動源、要有適當的排氣、要有穩定的電力與氣體供應。重點是這些條件最好在採購階段就一起規劃，而不是等儀器到貨才張羅。

DSC、TGA 為什麼怕振動？

影響最直接的是 TGA。TGA 的主體是一台量測微克級重量變化的精密天平，天平對振動本來就敏感，環境的持續振動會疊進重量訊號、干擾微量失重的判讀。DSC 雖不靠天平，但精密的熱訊號量測同樣不希望環境一直在震。振動源包括空壓機、真空幫浦、冷氣主機、人員走動等。

熱分析儀器需要哪些氣體？要用鋼瓶還是氣體產生器？

常用的是惰性氣體（氮氣，某些情況用氬氣）與氧化氣體（空氣或氧氣）。會用到氣氛切換或 OIT 測試的，兩類都需要。供氣來源有高壓鋼瓶與氣體產生器兩種：鋼瓶要規劃安全放置與更換動線；氣體產生器省去換瓶但有自己的設置考量。不論哪一種，供氣的壓力與流量穩定度都會影響量測。

吹掃氣體的純度重要嗎？

重要。純度不足的氣體可能帶有水分或雜質，這些會在量測時造成干擾——例如惰性氣氛裡混了微量氧氣，可能讓樣品在不該氧化的階段出現非預期的氧化反應。規劃供氣時，氣體的純度等級要對應分析需求。

熱分析儀器一定要接排氣嗎？

要看樣品。熱分析儀器（尤其 TGA）在高溫下會讓樣品分解、釋放逸出氣體，這些氣體的性質取決於樣品——有些無害，有些有刺激性或對人體不友善。為了把逸出氣體導離操作區，安裝時要考慮適當的排氣。如果會做逸出氣體分析（EGA），排氣與管路的規劃更要仔細。

熱分析儀器多久要校正一次？

校正不是裝機做一次就結束，要有固定的週期與紀錄，但具體的頻率取決於儀器類型、使用強度、以及你的場域有沒有合規要求——有合規需求的場域，校正週期通常會制度化。建議依原廠建議與適用的標準方法，訂出適合你實驗室的校正排程。

什麼是 IQ/OQ/PQ，我的實驗室需要嗎？

IQ/OQ/PQ 是儀器確效的三個層次：IQ（安裝確認）確認儀器正確安裝、和場地條件相容；OQ（操作確認）確認儀器功能與性能運作正常；PQ（性能確認）確認儀器在實際使用條件下持續產出符合需求的結果。在 GMP、GLP 這類有合規要求的場域，熱分析儀器通常要做這套確效，而且除了儀器本體，還要顧軟體權限、稽核軌跡、電子紀錄等資料完整性；一般研究或教學用途則不一定需要。要不要做、做到什麼程度，取決於你的場域與法規要求。

熱分析儀器的安裝環境該什麼時候開始規劃？

愈早愈好——最好和儀器採購同步。常見的失誤是先把儀器買好，才回頭張羅環境，結果空間、氣體、排氣、電力都得將就。儀器和環境是要一起到位才能正常使用的；在採購討論的階段就把環境、氣體、排氣、電力、確效一起規劃，能避免後段一直補洞。
