同一批塑膠粒、同一台 DSC，第一次升溫和第二次升溫量到的玻璃轉移溫度可能不一樣。這不是儀器出錯，也不是操作失誤——而是高分子「記得」自己經歷過什麼。一份射出成型的塑膠件，材料裡留著射出時的冷卻速率、成型的內應力；一捲押出的薄膜，留著押出與冷卻的痕跡。這些加工史會影響材料受熱時的表現。
這正是高分子熱性質分析和無機材料最不同的地方。量一塊金屬或陶瓷的熔點，數值相對穩定；但量一個高分子的玻璃轉移溫度，得先想清楚——你要量的是「這份材料現在的狀態」（含加工史），還是「這個材料本質上的熱性質」（抹掉加工史）。這兩件事的答案不一樣，量法也不一樣。
這篇會把高分子熱性質分析講清楚：先建立三大熱事件的判讀框架，接著處理「熱歷史」這個最容易踩的坑，再分別談玻璃轉移、結晶熔融、熱穩定性怎麼量怎麼判讀，最後落到配方開發、進料品管、失效分析三個實際應用場景。
一、高分子的三大熱事件：先建立判讀的框架

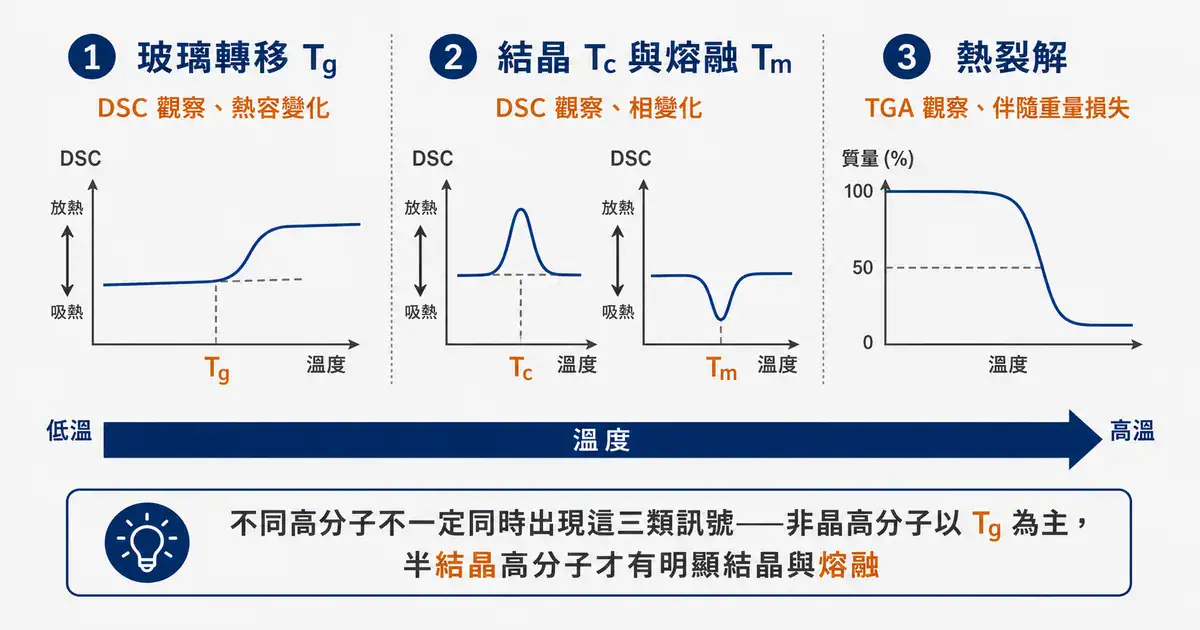

要做高分子熱性質分析，先把三類最常碰到的熱事件分清楚。這三件事分別發生在不同的溫度帶，也分別由不同的技術來看。先說明一點：不同高分子不一定同時具有這三類訊號——非晶高分子通常以玻璃轉移為主，沒有明確的熔融峰；半結晶高分子才會有典型的結晶與熔融；熱固性或高度交聯的材料則可能不出現典型熔融，而是在高溫下直接分解。下面三類事件是判讀的框架，但實際的曲線長什麼樣，要看你手上是哪一類高分子。
玻璃轉移（Tg）
非晶態的高分子，或半結晶高分子裡的非晶區，在某個溫度範圍會從硬而脆的「玻璃態」轉變成柔軟的「橡膠態」，這個轉變就是玻璃轉移，對應的溫度是玻璃轉移溫度（Tg）。在 DSC 曲線上，Tg 不是一個尖峰，而是基線的一個階梯——熱容在轉變前後改變了。Tg 跟材料的使用溫度範圍直接相關：一個用途的環境溫度若跨過材料的 Tg，材料的軟硬狀態就會改變。
結晶與熔融（Tc、Tm）
半結晶高分子含有結晶相。在 DSC 曲線上，結晶是一個放熱峰（分子排列成有序結構、放出能量，對應結晶溫度 Tc），熔融是一個吸熱峰（結晶相被破壞、吸收能量，對應熔化溫度 Tm）。熔化峰的面積可以用來估算材料的結晶度——但要注意，如果升溫過程中還出現了冷結晶，結晶度的計算就不能只看熔化峰，這一點在第四節會詳細說明。
熱裂解
溫度再往上推，高分子鏈會斷裂、分解，這就是熱裂解。熱裂解伴隨明顯的重量損失，所以它主要在 TGA（熱重分析儀）的失重曲線上呈現，是判斷材料耐熱上限的依據。
簡單分工：玻璃轉移、結晶與熔融這些相變化用 DSC 看，熱裂解這類伴隨重量變化的事件用 TGA 看。至於 DSC、TGA 這兩類儀器本身怎麼選——熱流式或功率補償式、升溫速率怎麼設、爐體與坩堝怎麼配——可分別參閱 DSC 差示掃描量熱儀選型指南與 TGA 熱重分析儀選型指南這兩篇。熱分析四大技術的整體導航，則在實驗室熱分析儀器完整指南那篇。
二、熱歷史：高分子熱分析最容易踩的坑
開頭提到的「高分子記得自己經歷過什麼」，講的就是熱歷史（thermal history）。這是高分子熱分析最容易踩、卻最少被講清楚的一個坑。
高分子在加工過程——射出、押出、退火、不同的冷卻速率——會在材料內部留下痕跡。一份被快速冷卻的半結晶高分子，可能來不及完全結晶，內部留著較多非晶區；一份經過退火的材料，結晶相則更完整。這些差異會直接顯現在第一次升溫的 DSC 曲線上。
為什麼要消除熱歷史
問題來了：如果你要比較的是「兩種配方本質上的熱性質差異」，但兩份樣品的加工史不同，那麼第一次升溫量到的差異，到底是配方造成的、還是加工造成的？分不清楚。要回答「配方差異」這類問題，得先把加工史這個變因控制下來——讓兩份樣品經歷同一套熱歷史，再比較。
first heating、cooling、second heating 的三段式協定

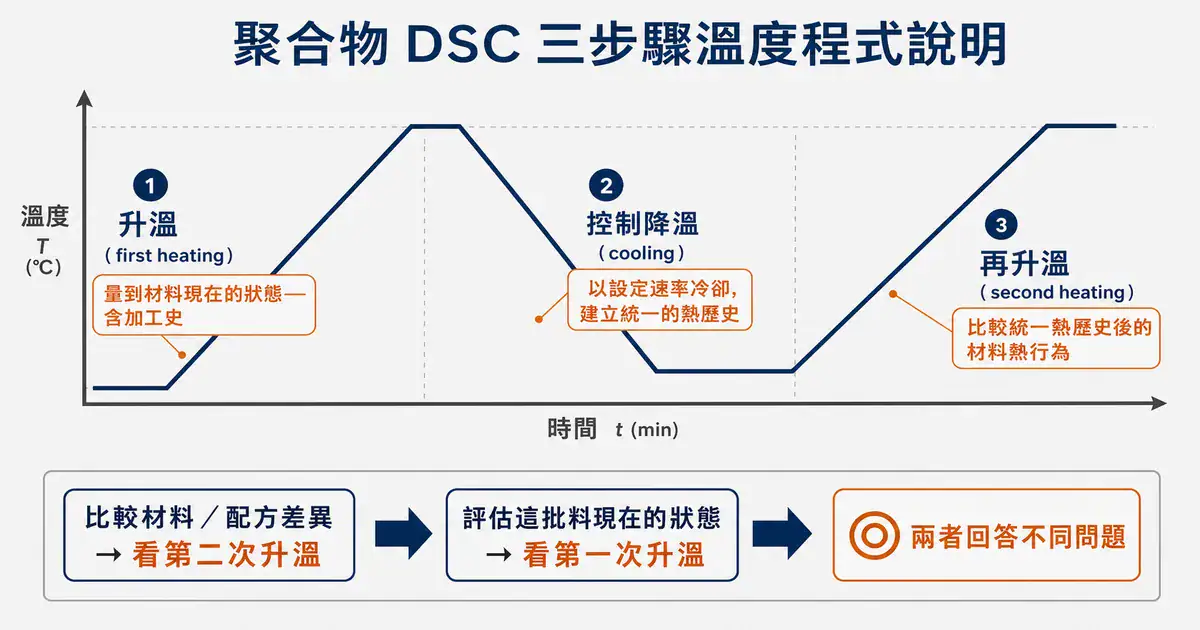

高分子 DSC 量測常用一個三段式的溫度程式來處理這件事：
- 第一次升溫（first heating）：把樣品從低溫升到熔融以上。這一段量到的，是「材料現在的狀態」——包含了加工史的影響。
- 控制降溫（cooling）：用設定好的降溫速率把樣品冷下來。這一段讓所有樣品經歷同一套可重現的冷卻條件，建立一個統一的熱歷史，降低先前各自不同的加工史造成的差異。
- 第二次升溫（second heating）：再升一次溫。這一段量到的，不是抽象意義上的「絕對材料本質」，而是「在統一熱歷史之後」的材料熱行為——因為熱歷史已經被統一，所以這段曲線比較適合拿來比較配方或材料差異。
什麼時候看第一次、什麼時候看第二次

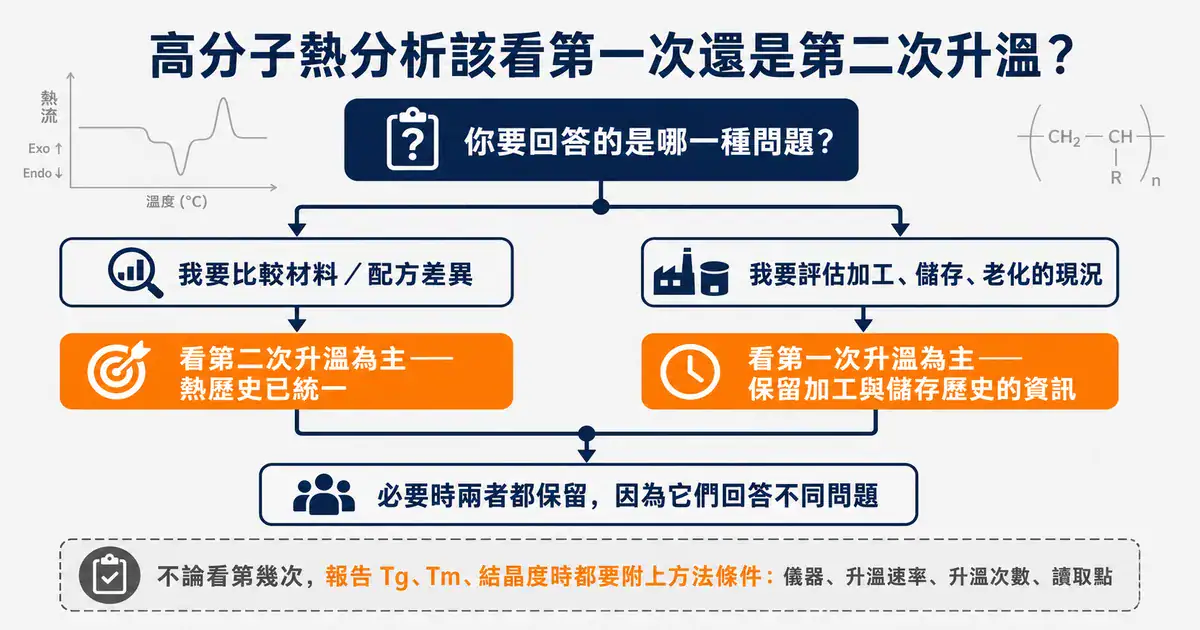

這是一個很重要的判斷。如果你要比較的是配方、材料差異，看第二次升溫——它在統一熱歷史的基礎上比較，排除了加工史的干擾。但如果你的問題是「這批料現在的狀態如何」「加工有沒有出問題」「成型件有沒有殘留內應力」，那麼第一次升溫反而才是重點，因為加工史的資訊正是你要的。要強調一點：第一次升溫和第二次升溫不是誰比較正確，而是回答不同問題——第一次升溫保留加工、儲存與老化的資訊，適合現況評估；第二次升溫在統一熱歷史後比較材料差異，適合配方與材料比較。
常見踩坑：拿自己第一次升溫量到的 Tg，去跟文獻或供應商第二次升溫的 Tg 數據比對——這是高分子熱分析很常見的誤區。兩者並不在同一個基準上。比對任何熱性質數據前，先確認大家用的是第幾次升溫。
三、玻璃轉移溫度：為什麼你量到的 Tg 和別人不一樣
玻璃轉移溫度是高分子最常被量測的熱性質之一，也是最常引起困惑的一個——因為你量到的 Tg，常常和文獻、和供應商、和同事的數據對不起來。原因要講清楚。
Tg 不是固定的物理常數

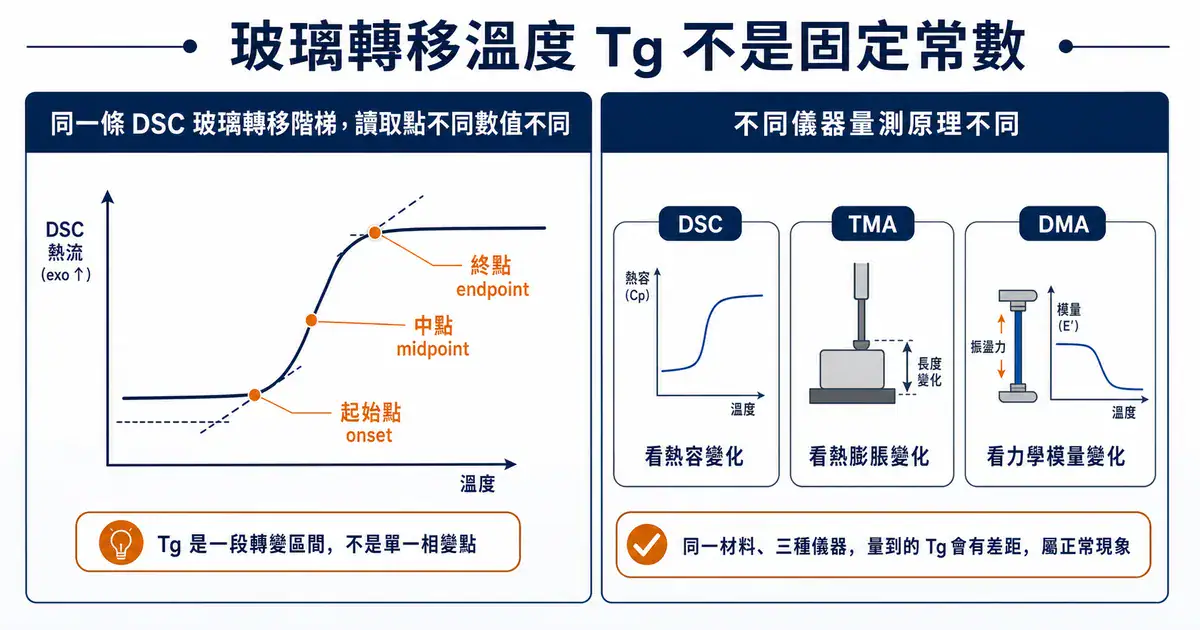

熔點在某種程度上是材料的特徵值，但 Tg 不是。先講一個觀念：嚴格來說，玻璃轉移是一段溫度範圍，不是一個像熔點那樣銳利的單一相變點。報告裡的 Tg 數值，是依特定方法從這段轉變區間中選定某個讀取點得到的代表值。理解這一點，下面的事就好懂了——Tg 是分子鏈段運動的一種鬆弛現象，它量到的數值會隨方法條件變動：升溫速率越快，量到的 Tg 通常往高溫側偏移；樣品的熱歷史不同，Tg 也會不同；甚至連「讀取點」的選擇都會影響數值——同一個玻璃轉移階梯，可以讀起始點（onset）、中點（midpoint）或終點（endpoint），三個位置讀出來的數字並不一樣。
不同儀器量的 Tg 也不同
不只方法條件，連儀器類型都會造成差異。DSC 是透過熱容變化來看 Tg，熱機械分析（TMA）是透過熱膨脹的變化來看，動態機械分析（DMA）則是透過材料力學模量的變化來看。三種儀器量測 Tg 的物理原理不同，同一份材料用三種儀器量，得到的 Tg 數值會有差距。這是儀器原理不同造成的正常現象，不是哪一台量錯了。
所以 Tg 數據該怎麼用
結論很實際：同一份材料的 Tg 要互相比較，需要用相同的儀器、相同的方法條件來量。報告一個 Tg 數值時，應該附上方法條件——用什麼儀器、升溫速率多少、第幾次升溫、讀的是哪個讀取點。一個沒有附方法條件的 Tg 數字，比較價值很有限。
經驗談：跟供應商或客戶討論 Tg 規格時，與其爭論「Tg 應該是幾度」，不如先把方法講定——大家都用 DSC、都用第二次升溫、都讀 midpoint、升溫速率一致。方法對齊了，數字才有比較的意義。
四、結晶與熔融：冷結晶是最容易被誤判的訊號
半結晶高分子的結晶與熔融行為，是 DSC 的另一個常見任務。一份單純的半結晶高分子，可以由熔化峰的面積估算結晶度。但這一節要特別講一個容易被誤判、而且會直接影響結晶度計算的訊號——冷結晶。
什麼是冷結晶

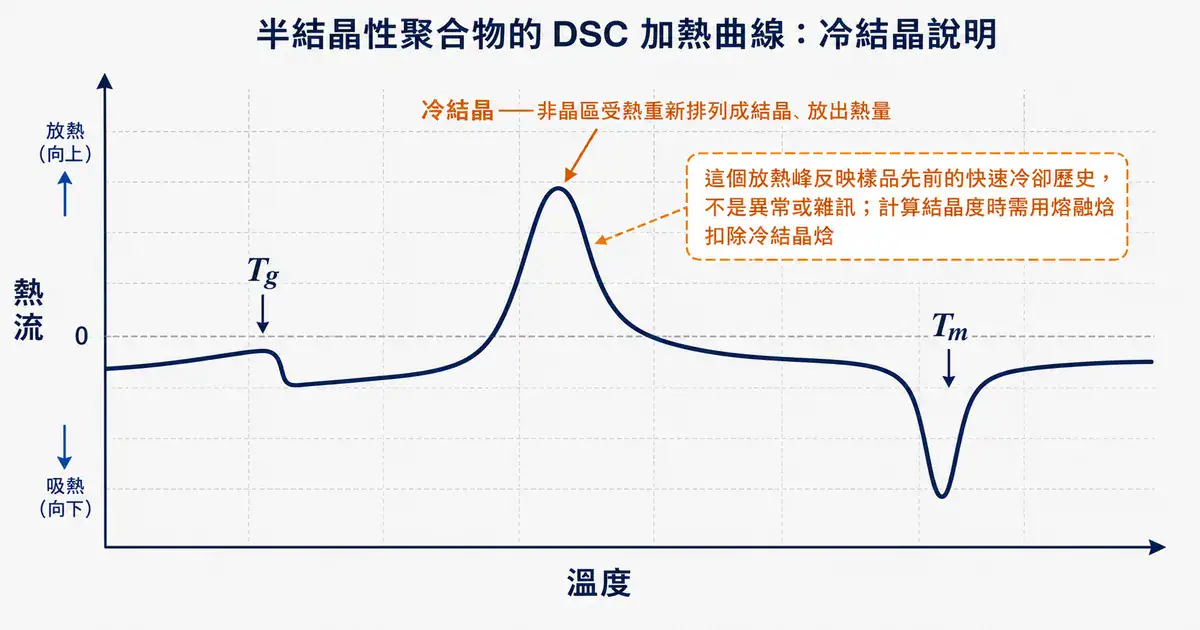

正常的認知裡，結晶是降溫時發生的事。但在 DSC 的升溫曲線上，有時會在 Tg 以上、Tm 以下的溫度範圍，出現一個放熱峰——這就是冷結晶（cold crystallization）。它的成因是：一份非晶態（或結晶不完全）的高分子，被加熱到 Tg 以上之後，分子鏈獲得足夠的活動能量，開始重新排列成結晶結構，這個結晶過程放出熱量，於是在升溫曲線上出現一個放熱峰。
冷結晶說明了什麼
冷結晶峰是一個資訊量很高的訊號。它出現，代表這份樣品先前處於非晶或結晶不完全的狀態——通常是因為它經歷過快速冷卻，分子來不及在降溫時完成結晶。換句話說，冷結晶峰和材料的熱歷史直接相關。如果同一個高分子，用很慢的速率從熔融降溫（給分子足夠時間結晶），再升溫時就不會出現冷結晶峰。
所以看到 DSC 升溫曲線上有一個位於 Tg 與 Tm 之間的放熱峰，先別當成異常或雜訊。它很可能是冷結晶，正在告訴你這份樣品的加工或冷卻歷史。
冷結晶對結晶度計算的影響
冷結晶不只是一個要正確辨識的訊號，它還會直接影響結晶度的計算。前面說「結晶度可以由熔化峰面積估算」，但這個說法有前提——當升溫過程同時出現冷結晶峰與熔化峰時，結晶度就不能只看熔化峰面積。
原因是：熔化峰反映的是「升溫到熔點時，樣品裡所有的結晶」，但這裡面包含了升溫過程中才新形成的冷結晶。冷結晶是升溫時才產生的結晶，不能算進「原始樣品本來就有的結晶量」。所以實務上，估算原始樣品的結晶度時，通常會用熔融焓扣除冷結晶焓，再除以該聚合物 100% 結晶時的理論熔融焓。如果直接拿熔化峰面積算，會高估原始樣品的結晶度。
實務觀察：冷結晶峰常被誤判。有人看到升溫曲線上的放熱峰，第一反應是「樣品是不是被污染了」或「儀器是不是有問題」。但對半結晶高分子來說，Tg 與 Tm 之間的放熱峰，冷結晶是要優先考慮的解釋。判讀前先想想這份樣品的冷卻歷史，並記得它會影響結晶度怎麼算。
五、熱穩定性與抗氧化：TGA 與 OIT
前面談的是相變化，這一節談高分子受熱後的劣化——熱穩定性與抗氧化能力。這部分牽涉到 TGA 與 DSC 的另一類應用。
熱裂解溫度與熱穩定性
高分子的熱穩定性，最直接的指標是它開始明顯熱裂解的溫度。在 TGA 的失重曲線上，材料開始顯著失重的溫度，就是判斷耐熱上限的依據。一份熱穩定性好的高分子，要到較高的溫度才開始失重。
不過「開始失重的溫度」在 TGA 裡有不同的定義方式——可以是失重的起始溫度（onset）、失重達到 5% 的溫度、失重達到 10% 的溫度，或 DTG 曲線上最大失重速率的溫度。這些指標代表的意義不同，數值也不一樣。所以報告熱裂解溫度或熱穩定性時，要說明你用的是哪一個指標，不同指標不能混著比。TGA 失重曲線與 DTG 的判讀細節，可參閱 TGA 熱重分析儀選型指南那篇。
填料與成分定量
TGA 對高分子的另一個常見用途，是成分定量。透過在升溫過程切換氣氛（先惰性氣氛看聚合物裂解，再切氧化氣氛把碳黑等成分燒掉），可以把高分子複合材料裡的聚合物、填料、灰分比例拆出來。這部分的方法細節與判讀，在 TGA 熱重分析儀選型指南那篇有完整說明。
氧化安定性 OIT
高分子，尤其是聚烯烴這類材料，會受氧氣與熱的作用而氧化降解。為了抵抗這種降解，高分子配方裡通常會加抗氧化劑。那要怎麼評估抗氧化的效果？常用的方法是氧化誘導時間（OIT，Oxidation Induction Time）。

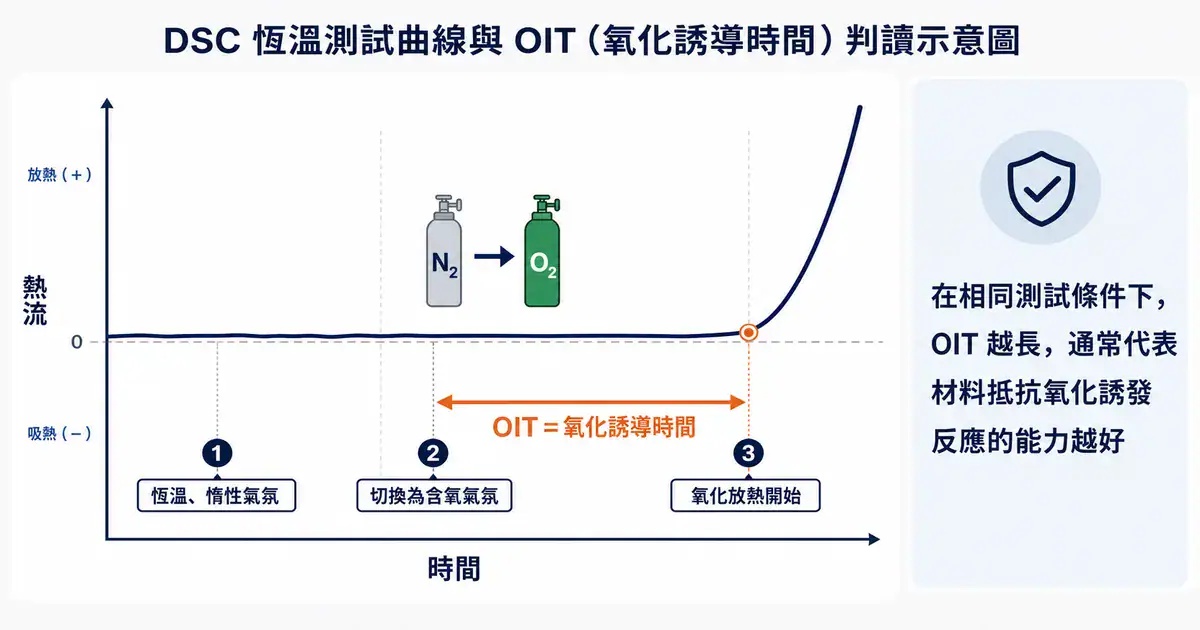

OIT 測試的做法是：在 DSC 裡，把樣品在惰性氣氛下升到一個設定的恆溫溫度，穩定後把氣氛切換成含氧氣氛，然後持續恆溫，量測「從切換到含氧氣氛、到材料開始出現氧化放熱，中間經過了多久」。這段時間就是 OIT。在相同的測試溫度、氣氛、流速、樣品量與判讀方法下，OIT 越長，通常代表材料抵抗氧化誘發反應的能力越好；但如果測試條件不同，OIT 數值不適合直接橫向比較。OIT 是聚乙烯管材等產品評估抗氧化品質時常用的工具，相關的測試方法可參考 ISO 11357 系列中專門處理 OIT 的部分（第 6 部分）。
實務觀察：OIT 是一個比較性的指標，特別適合拿來比較不同配方、不同批次的抗氧化能力差異。它的測試溫度、氣氛、流速等條件都會影響結果，所以同樣地——OIT 數值要有比較意義，前提是方法條件一致。
六、三個應用場景：熱性質分析實際在解決什麼問題

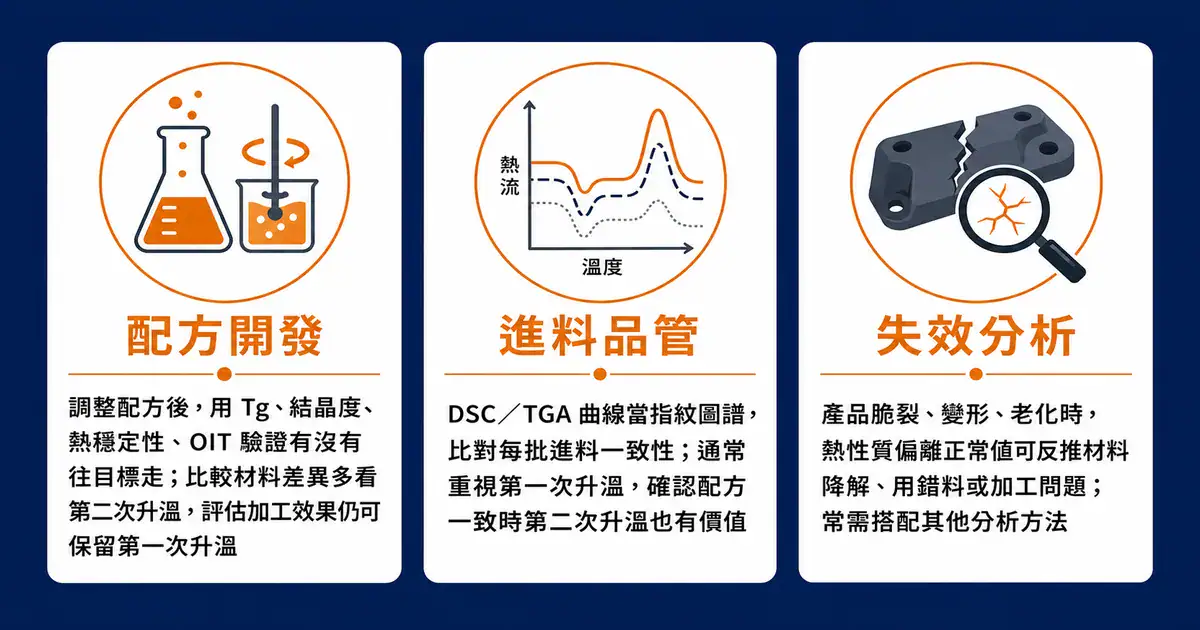

把前面的熱事件與方法收斂到實際應用。高分子熱性質分析最常落在三個場景。
場景一：配方開發
調整高分子配方——換一種原料、改變添加劑比例、嘗試新的共混——之後，要確認配方有沒有往目標走。熱性質分析在這裡的角色是驗證：新配方的 Tg 有沒有落在期望範圍、結晶度有沒有改變、熱穩定性有沒有提升或下降、抗氧化能力（OIT）有沒有改善。配方開發階段，這些熱性質數據是判斷「這次調整對不對」的客觀依據。要比較材料本身的 Tg、Tm、結晶度，多看第二次升溫；但如果同時想評估配方在實際加工後的結晶狀態、殘留應力或冷結晶傾向，第一次升溫的曲線也值得保留。
場景二：進料品管
每批進料的品質要穩定。DSC 與 TGA 的曲線可以當作指紋圖譜——把每一批進料的曲線和標準曲線比對，Tg、Tm、結晶度、失重行為若出現偏移，代表這批料和標準有差異。進料品管這個場景通常會重視第一次升溫，因為它保留了這批料的加工與儲存狀態，而你要評估的正是「這批料現在的狀態」。但如果目標是確認「材料種類或配方本身是否一致」，第二次升溫也可以作為補充——它排除了熱歷史差異，更能看出料本身的不同。
場景三：失效分析
產品出了問題——塑膠件脆裂、變形、提早老化——要找原因。熱性質分析在失效分析裡可以提供反推的線索：材料的 Tg、熔點、結晶度若偏離正常值，可能代表材料降解了、用錯了料、或加工條件出問題；熱穩定性或 OIT 下降，可能指向材料老化或抗氧化劑失效。熱分析不一定能單獨給出失效的最終答案，但它能縮小範圍。實務上，失效分析常會把 DSC、TGA 與其他方法搭配——例如 FTIR 鑑定材料種類與化學降解、顯微觀察看破壞形貌、拉伸或衝擊測試評估機械性能、分子量分析看高分子鏈是否裂解——把材料種類、化學降解、填料變化與機械性能串起來，才比較完整。
經驗談：這三個場景對「看第一次還是第二次升溫」的需求不一樣。配方開發要比材料本質，多看第二次升溫；進料品管與失效分析常要評估「這份料/這個件現在的真實狀態」，第一次升溫的資訊反而重要。動手量之前，先想清楚你的問題屬於哪一種。
七、做高分子熱分析前的五個確認
把整篇的重點收斂成動手前的五個確認。跟同事討論方法、或跟供應商規劃導入前，先把這幾項想過一遍：
- 你要回答的是哪一種問題：是材料本質與配方差異，還是這批料、這個件現在的真實狀態？這是最該先想清楚的一件事。
- 要看第一次升溫、第二次升溫，還是兩者都保留：比較材料差異看第二次升溫，評估加工、儲存、老化現況看第一次升溫；兩者回答不同問題，必要時都留。
- Tg 要讀哪個點：onset、midpoint 還是 endpoint？同一份報告裡要一致。
- 方法條件要不要固定：升溫速率、降溫速率、氣氛條件是否需要統一，尤其當結果要跨樣品、跨批次比較時。
- 結果要做什麼用途：內部比較、供應商比對，還是法規或客戶規格判定？用途會影響方法要訂得多嚴謹。
高分子熱性質分析的難處，多半不在「儀器會不會操作」，而在「方法怎麼設計、結果怎麼判讀」——熱歷史要怎麼處理、冷結晶峰代表什麼又如何影響結晶度、Tg 該讀哪個點，這些判斷需要經驗。比起單純把儀器買回來，更值得投入的是把方法學建立起來。原拓的定位是跨品牌的科學儀器經理人，可以從你要解決的問題出發，協助釐清儀器選型與方法規劃，而不是先預設某一台型號。相關的材料實驗室規劃，可參閱材料與化學分析實驗室規劃指南。
常見問題 FAQ
為什麼同一個高分子，第一次和第二次升溫量到的 Tg 不一樣？
因為高分子會「記得」加工史。第一次升溫量到的是材料現在的狀態，包含了射出、押出、冷卻速率等加工史留下的影響；控制降溫讓所有樣品經歷一套統一的熱歷史；第二次升溫量到的，是在這套統一熱歷史之後的材料熱行為，比較適合拿來比較配方或材料差異。兩者本來就不在同一個基準，數值不一樣是正常的——它們不是誰比較正確，而是回答不同問題。
高分子的玻璃轉移溫度（Tg）要怎麼量？
最常用 DSC——在升溫曲線上，Tg 表現為基線的一個階梯（熱容變化）。要量「材料本質」的 Tg，通常看第二次升溫；要量「這批料現在的狀態」，看第一次升溫。除了 DSC，TMA、DMA 也能量 Tg，但原理不同、數值會有差異。量測時要固定升溫速率與讀取點，並把這些條件記錄下來。
為什麼我量的 Tg 和文獻或供應商的數據對不起來？
Tg 不是固定的物理常數，它隨升溫速率、熱歷史、讀取點（onset／midpoint／endpoint）而變；不同儀器（DSC／TMA／DMA）量測原理不同，數值也會有差距。如果你的方法條件和文獻或供應商不同，數據對不起來是正常的。要比對，得先把方法對齊——同樣的儀器、同樣的升溫速率、同樣的升溫次數、同樣的讀取點。
DSC 曲線上出現一個放熱峰，是冷結晶嗎？代表什麼？
對半結晶高分子來說，如果這個放熱峰出現在 Tg 以上、Tm 以下的範圍，冷結晶是要優先考慮的解釋。冷結晶代表這份樣品先前處於非晶或結晶不完全的狀態，通常是因為經歷過快速冷卻、分子來不及完成結晶。它不是異常或雜訊，而是在反映材料的熱歷史。另外要注意：如果升溫曲線同時有冷結晶與熔化峰，計算結晶度時不能只看熔化峰面積——通常需要用熔融焓扣除冷結晶焓，否則會高估原始樣品的結晶度。
高分子的熱穩定性要用 DSC 還是 TGA 量？
熱穩定性主要看 TGA。材料在 TGA 失重曲線上開始明顯失重的溫度，是判斷耐熱上限的依據——不過這個「溫度」有不同定義（失重起始溫度 onset、5% 失重溫度、10% 失重溫度、DTG 最大失重速率溫度），報告時要說明用的是哪一個，不同指標不能混用。如果要評估的是抗氧化降解的能力（而不是裂解溫度），則常用 DSC 做 OIT 測試。兩者看的是不同面向的「穩定性」。
什麼是 OIT，高分子為什麼要測抗氧化？
OIT 是氧化誘導時間。高分子會受氧與熱作用而氧化降解，配方裡通常加抗氧化劑來抵抗。OIT 測試在 DSC 裡進行：恆溫下把氣氛切成含氧，量「多久之後材料開始出現氧化放熱」。在相同的測試溫度、氣氛、流速、樣品量與判讀方法下，OIT 越長代表抗氧化能力越好；條件不同時 OIT 不宜直接橫向比較。它是比較不同配方、不同批次抗氧化品質的常用指標，測試方法可參考 ISO 11357 系列處理 OIT 的部分。
進料品管可以用熱分析做嗎？
可以。DSC 與 TGA 的曲線能當指紋圖譜，把每批進料的曲線跟標準曲線比對，Tg、Tm、結晶度、失重行為的偏移就能看出批次差異。進料品管通常會重視第一次升溫，因為它保留了這批料的加工與儲存狀態，正是你要評估的；但如果想確認材料種類或配方本身是否一致，第二次升溫也可作為補充——它排除了熱歷史差異，更能看出料本身的不同。
高分子產品出問題，熱分析能幫忙找原因嗎？
能提供線索。產品脆裂、變形、提早老化時，熱性質若偏離正常值，可能指向材料降解、用錯料、加工條件不當，或抗氧化劑失效。熱分析不一定能單獨給出失效的最終答案，但能縮小範圍，是失效分析常用的工具之一，通常會搭配其他分析方法一起判斷。
相關服務
- 實驗室規劃與建置經理人 — 規劃、機電工程、空間裝修、設備整合一站式服務
- 實驗室建置完整解決方案 — 規劃 + 工程 + 設備統包
- 科學儀器經理人 — 跨品牌實驗室儀器選型與配置顧問
延伸閱讀
- 材料與化學分析實驗室規劃指南 — 材料、化學、化工製造業實驗室的規劃邏輯
- 實驗室光譜儀完整選型指南 — FTIR、UV-Vis 等光譜儀的選型導航
- 食品與環境檢測實驗室規劃指南 — 食品檢驗與環境檢測場域規劃
- 實驗室空調與環境控制指南 — 儀器室溫濕度與環境控制
- 實驗室通風與排氣系統設計指南 — 儀器室排氣與通風規劃
- 實驗室電力系統與接地設計 — 精密儀器的電力品質規劃
