IRT-5200 適合什麼應用

IRT-5200 是 IRT 5000 系列的中階款,標配高靈敏度中波段 MCT 檢測器(最多可加裝兩個檢測器),IQ Mapping 為標準功能,可在不移動樣品台的情況下進行穿透/反射、ATR 對比、單點與多點掃描。ClearView ATR 物鏡可同時觀察樣品接觸狀態,大幅提升 ATR mapping 的可靠性與重複性。

適合的場域

  • 多層複合材料層析:電池隔膜、阻氣膜、塗層厚度分析、半導體多層結構切片分析
  • 藥品異物鑑定 + 21 CFR Part 11 合規:製藥廠 QC 與成品出貨檢測,Spectra Manager CFR 軟體可選
  • 需要 ATR mapping 的場域:ClearView ATR 物鏡可同時觀察樣品接觸,進行高品質 ATR 區域掃描
  • 需要在不同量測模式間快速切換:IQ Mapping 允許同一樣品點切換穿透/反射/ATR,不需移動樣品台
  • 研究級高分子鑑定:高分子薄膜微小污染、單一顆粒分析、層析切片
  • 樣品數量中等的研究團隊:不需要全自動大面積掃描,但需要 mapping 能力

不適合的應用

  • 純單點 QC、不需要 mapping:IRT-5200 規格偏向研究級,純單點檢測可考慮 IRT-5100 或 IRT-1000
  • 大面積自動掃描、未來預期化學成像:需 IRT-7100 標配自動 XYZ 載台
  • 高速大面積化學成像、微塑膠大量篩檢:需 IRT-7200 16 通道線性陣列檢測器
  • 沒有液態氮供應的場域:IRT-5200 標配 MCT 需液態氮冷卻,需在規劃時考慮液態氮供應動線

與同系列其他型號的差異

IRT-5200 在系列中介於 IRT-5100 與 IRT-7100 之間,核心差異在「IQ Mapping 與 MCT 是否標配」「自動樣品台是否標配」。

項目IRT-5100IRT-5200(本款)IRT-7100
標配檢測器DLATGS(可加 MCT)高靈敏 MCT(可加第二)中波段 MCT(可加第二、含陣列)
IQ Mapping支援(手動台)標配標配
ClearView ATR 物鏡可選標配標配
自動 XYZ 樣品台選配選配標配 + auto focus
線性陣列檢測器不支援不支援可現場升級加裝
液態氮需求DLATGS 不需,加 MCT 後需要需要(MCT 標配)需要(MCT 標配)

選型建議:IRT-5200 是 IRT 系列裡的甜蜜點之一——研究級的 IQ Mapping、ClearView ATR、MCT 都是標配,但不需要 IRT-7100 全自動 XYZ 載台的投資門檻。實務上 IRT-5200 與 IRT-7100 的選擇,關鍵在「樣品數量與面積」:固定樣品點的研究或 QC 用 IRT-5200,需要大面積自動掃描或大量樣品的場域用 IRT-7100。完整 5 款差異與選型邏輯,可參考 IRT-1000 / 5100 / 5200 / 7100 / 7200 顯微紅外系列總覽。

必備搭配主機

IRT-5200 必須搭配 FT/IR 主機運作,實務上常與 FT/IR-6X 搭配,屬於研究主流的顯微紅外組合;若需要全頻段或時間解析,可搭配 FT/IR-8X。

整體系統規劃與相關資源

IRT-5200 標配 MCT 需要液態氮供應,環境敏感度比 IRT-5100 高。整廠規劃時除了振動隔離、空調穩定、氮氣吹掃管路外,還需考慮液態氮儲存與運送動線、樣品準備區與顯微鏡的距離、ClearView ATR 樣品接觸面的工作區。

整廠規劃與設備整合

相關設備分類

延伸閱讀

需要評估 IRT-5200 配置、自動 XYZ 升級、合規軟體或整廠規劃,可提供樣品型態、預期應用與現場條件,原拓可協助評估;若有特殊規格需求,亦能依需求協助評估其他配置。

品牌：JASCO

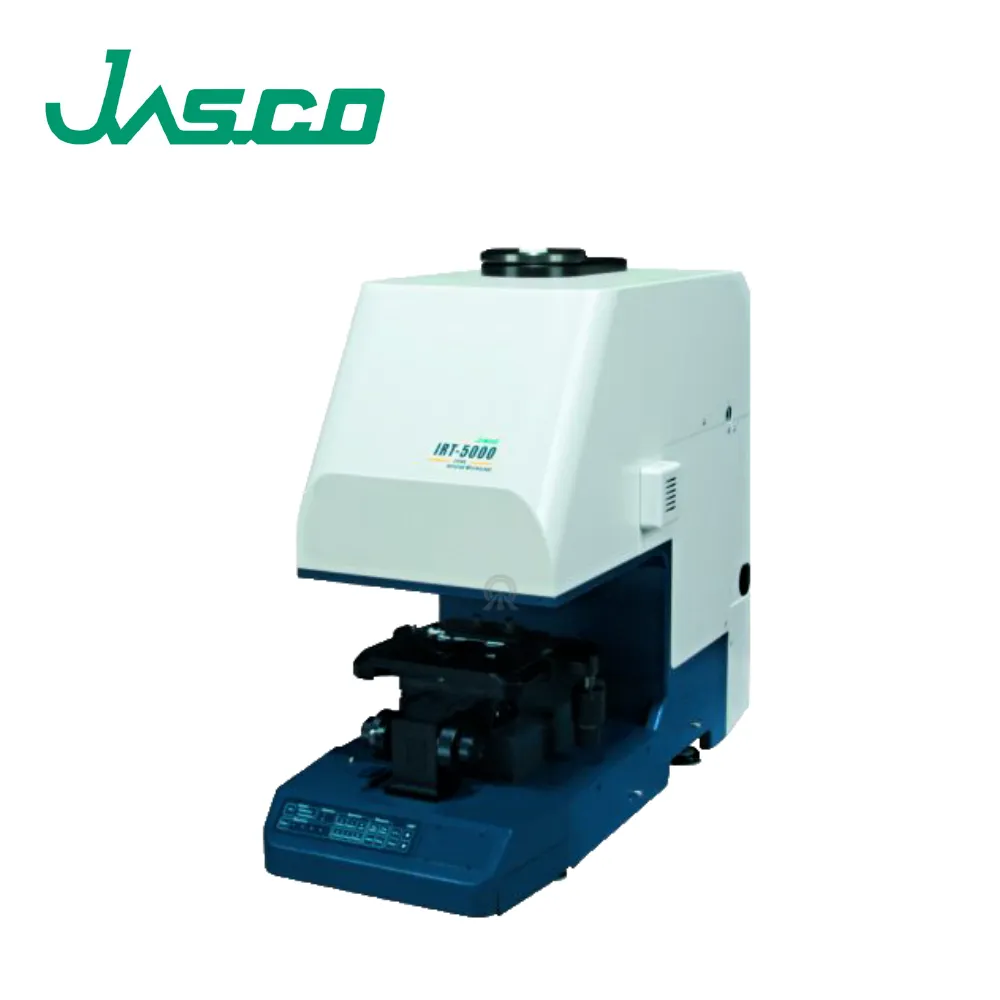

產品型號：IRT-5200

IRT-5200顯微紅外線光譜儀包括一個中波段MCT檢知器（最多可安裝兩個檢知器）。IQ對比允許在不移動樣品台的情況下進行透射/反射率和ATR對比實驗。可選的自動XYZ載物台提供對較大樣品區域的自動對焦和比對或成像分析。

IRT-5200 JASCO IQ Mapping 顯微紅外光譜儀
產品特色

產品特色

特點 :

  • 具有IQ 對比功能
  • 搭配雙檢知器，使用者可使用「cassette」系統進行更換的檢知器。
  • 具多種測量模式（透射、反射、ATR、掠角反射）。
  • 4 個樣品觀察位置。
  • 可升級到線性陣列檢知器的高速紅外成像系統。
規格

規格

型號

IRT-5200

原理

具卡塞格林（Cassegrain）光學系統的顯微紅外線光譜儀

量測方法

透射率/反射率測量

標配檢知器

Single mid-band MCT（7800-600 cm-1）

檢知器更換

雙檢知器功能（軟體控制），

用戶可選擇更換的單晶檢知器。

可選檢知器

單元素檢知器：

– Narrow-band：MCT

（5000-750 cm-1 )
– Wide-band：MCT

（7800-450 cm-1）
– DLATGS：

（7800-400 cm-1）
– InSb：

（15000-1850 cm -1）
– InGaAs detector：

 (12000-4000 cm-1）

線性陣列檢知器：
– MCT

（7000-650 cm -1）,

1 x 16 element
– MCT

（7000-650 cm -1）,

2 x 16 element
– InSb

（10000-1900 cm -1）,

1 x 16 element
– InGaAs

（10000-5000 cm -1） ,

1 x 16 element

S/N Ratio

單元素檢知器：

– 8000：1

（孔徑尺寸 100 μm 2，解析度 4 cm -1，採集時間 1 分鐘，接近 2200 cm -1，p-p）

顯微鏡物鏡

Cassegrain：

16 x 32 x or 10 x
自動物鏡識別功能（標配）軟體最多可選擇四個物鏡。

聚光鏡

Cassegrain：

16 x 32 或 10 x（手動更換）

自動聚光鏡識別功能（標配）

聚光鏡

標準自動補償功能

孔徑

電腦控制的垂直水平調節和旋轉角度

樣品儲存

標配：

帶微調功能的手動載物台

（移動距離：X：70，Y：50，Z：20 mm）。

選配：

帶自動對焦功能的自動XYZ載物台

（可移動距離X：100，Y：75，Z：25 MM，1 μm步進操縱桿，用於自動XYZ載物台控制）。

自動對焦

選配

IQ Mapping

–

樣品觀察

標配：

高解析度300萬像素CMOS相機，

帶3倍可選變焦功能IQ監視器

（同時進行樣品測量和觀察）和自動照明功能。
選配：

5.7吋集成彩色液晶顯示幕。

觀察選項

可見偏振觀察

微分干涉對比度觀察

螢光觀察反射物鏡：10×、20×

顯微鏡物鏡

卡塞格林16× – 標配; 10×，32× – 選配自動物鏡識別功能為標準軟體最多可以選擇四個物鏡。

ATR 測量（選配）

“Clear-View” ATR objective（ATR-5000-SS/SD/SG） ,
conventional ATR objective（ATR-5000-D/Z/G） ,
Stage-mounted micro ATR using transmittance light path（ATR-5000-TPZ)

掠角測量 （選配）

Cassegrain grazing angle objective（RAS-5000）

Purge

樣品區域吹掃箱是可選的配件。

集成控制面板

透射率/反射開關，帶指示器；檢知器指示器；目標選擇/指標；開/關和旋轉光圈；聚光鏡自動補償；可見光照明調整。

尺寸

587（H）× 302（W）× 695（D）mm, 54 kg

電力需求

AC 100-240 V, 50/60 Hz, max. 60 VA
