FT/IR-4X / 6X / 8X 系列 JASCO 傅立葉轉換紅外光譜儀

品牌：JASCO
產品型號：FTIR Series (4X、6X、8X)

JASCO FTIR 光譜儀提供高規的性能及可靠的操作：採用專利貓眼式反射鏡（corner-cube mirrors）、長效雷射源、AccuTrac™ DSP數位訊號處裡技術、及完全密封的干涉儀模組。搭配Spectra Manager™操作軟體及Wiley KnowItAll 圖譜比對軟體，提供最完整紅外光譜測量的解決方案。

FT/IR-4X / 6X / 8X 系列 JASCO 傅立葉轉換紅外光譜儀

相關文章

產品特色

產品特色

特點 :

 •  邁克生干涉儀（Michelson interferometer）

干涉儀全體由實心鑄鋁塊製成的外罩完全密封，同時搭配不會潮解 KRS-5 的視窗，完全隔絕外界水氣及任何氣氛干擾。4X及6X使用長效半導體雷射源，最高階機種8X則搭載HeNe雷射源，並搭載專利貓眼式反射鏡（corner-cube mirrors）及AccuTrac™ DSP數位訊號處裡技術。

 •  貓眼式反射鏡（corner-cube mirrors）

由3片互相正交的反光鏡組成，即使鏡組角度有偏移，仍可自動校正。提供出色的光學穩定性之外，也無須時時刻刻做干涉儀的光學校准。

 •  長效雷射源

長效半導體雷射源即可提供給4X及6X高效的光譜解析度；而搭載HeNe雷射源8X，則能提供最高的光譜解析度。

 •  第二光源擴充功能及高訊雜比

全機型皆可擴充第二光源，並提供不同波段的測量。且訊雜比根據應用領域不同，提供35,000:1到55,000:1的機型。

 •  高感度電子冷卻DLaTGS檢知器

全機種標配高感度與穩定性的泊耳帖（Peltier）冷卻DLATGS檢知器

 •  第二檢知器擴充

提供多種選購的第二檢知器讓測量範圍可達25,000至5 cm-1；包含數種液態氮（LN2）冷卻的 MCT 檢知器、矽光電二極體（silicon photo-diode）、InGaAs與矽輻射熱計（Si bolometer）。

 •  氮氣吹掃（Purge）功能與真空機型

全機種標配光路、樣品室與檢知器室氮氣吹掃（Purge）功能，並可選購干涉儀吹掃功能。其中FT/IR-6X/8X更有真空機型，並可獨立控制干涉儀、光路、樣品室與檢知器的抽真空及破真空。

 •  合規性

對於需符合各種規範或法規的實驗室，軟體內建符合 ASTM、USP、EP 和 JP等規範的儀器驗證（Validation）程序。 同時可選購 CFR軟體，符合 ALCOA+ 最新的數據完整性要求，並具備自動備份功能。

 •  Spectra Manager 軟體

Spectra Manager 2.5 軟體可自定測量參數及分析方法，並提供導覽（Navigation）功能及JASCO小幫手協助設定儀器，即使是新手也能實現專業的分析及測量。圖譜比對功能則可以比對自行建立的標準圖譜，或是加購Wiley KnowItAll圖譜比對軟體及資料庫。

 •  顯微紅外擴充功能 : 全機種皆可擴充IRT-1000、5000 或 7000 等顯微紅外模組。

規格

規格

型號

FT/IR-4X

FT/IR-6X

FT/IR-8X

測量波數範圍

7800 to 350 cm-1

可擴充測量波數範圍（選購）

11500 to 375

6000 to 220

6000 to 50 cm-1

25000 to 20 cm-1

解析度（cm-1）

0.4, 0.5, 1.0, 2.0, 4.0, 8.0, 16.0

0.25, 0.5, 1.0, 2, 4, 8, 16

0.07, 0.25, 0.5, 1.0, 2, 4, 8, 16

訊雜比

35000 : 1

47000 : 1

55000 : 1

檢知器

標配：

DLATGS （泊耳帖溫度控制）
選購：

MCT-N, MCT-M, MCT-W, MCT-PV,

InGaAs, Broad band DLATGS , PAS
（第二檢知器可由使用者自行安裝，並於軟體內切換）

標配：

DLATGS（泊耳帖溫度控制）
選購：

MCT-N、MCT-M、MCT-W、MCT-PV、

Si photodiode（visible, near IR）、InSb、InGaAs、

DLATGS （PE window）、Broad band DLATGS、Si bolometer。

主機內部可以安裝2個檢知器，

第3檢知器可安裝在主機外部，

全部檢知器皆可透過軟體切換。

分束器

標配：

Ge/KBr
選購：

Broad band KBr

Mid-Far IR broad band

（使用者無法自行更換）

標配：

Ge/KBr
選購：

Broad band Quartz、Si/CaF2、Broad band KBr、

Broad band mylar、Mid-far IR broad band
（使用者可自行更換，或是選購自動分束器切換器）

光源

標配：

高強度陶瓷光源（High-intensity ceramic source）
選購：

鹵素燈（軟體切換控制）

干涉儀

45 º邁克生干涉儀

貓眼式反射鏡

鑄鋁外罩密封結構帶KRS-5視窗

自動校準（Auto-alignment）機構

DSP控制

28º 邁克生干涉儀

貓眼式反射鏡

鑄鋁外罩密封結構帶KRS-5視窗（也可使用其他選購的視窗）

自動校準（Auto-alignment）機構

DSP控制

鍍鋁反光鏡。

氮氣吹掃

標配：

樣品室與檢知器室
選購：

干涉儀

樣品室

檢知器室

干涉儀

真空機型

無

可選擇真空機型，完全消除水氣、二氧化碳等氣氛干擾。

驅動方式

機械軸承，電磁驅動

驅動速度

Auto, 1, 2, 3, 4 mm/sec
AUTO DLATGS 2.0 mm/sec
MCT（選購） 4.0 mm/sec

0.5, 1, 2, 3, 4, 6, 8 mm/sec.
快速掃描: 32 mm/sec.

0.125, 0.25, 0.5, 1, 2, 3, 4, 5, 6, 7, 8 mm/sec
快速掃描: 32 mm/sec.

快速掃描

80 Hz（選購）

40 spectra/sec. （16 cm-1 resolution）

電腦連接介面

USB 2.0

尺寸（W x D x H）

386 × 479 × 254 mm

 600 × 690 × 315 mm

600  × 690 × 315 mm

重量（kg）

18 kg

56 kg

56 kg

產品詢問

科學儀器詢問表單

FT/IR-4X / 6X / 8X 三款怎麼選

JASCO FT/IR 系列三款主機共用同一光學設計平台與密封式干涉儀,差異主要在訊雜比、解析度、擴充能力與獨有功能(真空光學、Step Scan 時間解析)。三款都可加裝 IRT 顯微紅外模組,使主機規格延伸到微區成分分析。本頁整理三款的決策邏輯與應用對應,協助釐清選型方向;深入比較各類光譜儀差異與整合可參考 FTIR 紅外線光譜儀選型總覽。

詳細規格請參閱本頁「規格」分頁。報價與客製化評估請洽原拓科技。

應用情境 → 機型對應

下表整理常見應用情境對應的 FT/IR 主機與顯微紅外擴充建議,可作為採購評估的起點。實際配置仍需依樣品數量、預算、操作人員背景綜合判斷。

應用情境建議主機顯微擴充配套附件
高分子塑膠粒例行鑑定FT/IR-4X否ATR
藥品成分鑑定與藥典 QCFT/IR-4X / 6X否ATR + KBr 壓片 + Spectra Manager CFR
薄膜微小污染物分析FT/IR-4X / 6X+ IRT-5100—
多層複合材料層析分析FT/IR-6X+ IRT-5200(IQ Mapping)—
微塑膠大量篩檢、生醫切片化學影像FT/IR-6X+ IRT-7100 / 7200—
氣體成分(製程、環檢)分析FT/IR-4X / 6X否長光程氣體槽
微秒/奈秒級時間解析光譜研究FT/IR-8X視應用Step Scan 模組
遠紅外、全頻段(25,000–20 cm⁻¹)研究FT/IR-8X + 真空光學系統視應用遠紅外光源 + 檢測器

三款主機定位

三款主機是同光學設計的階梯式產品線,差異主要在訊雜比、解析度、擴充能力與獨有功能。

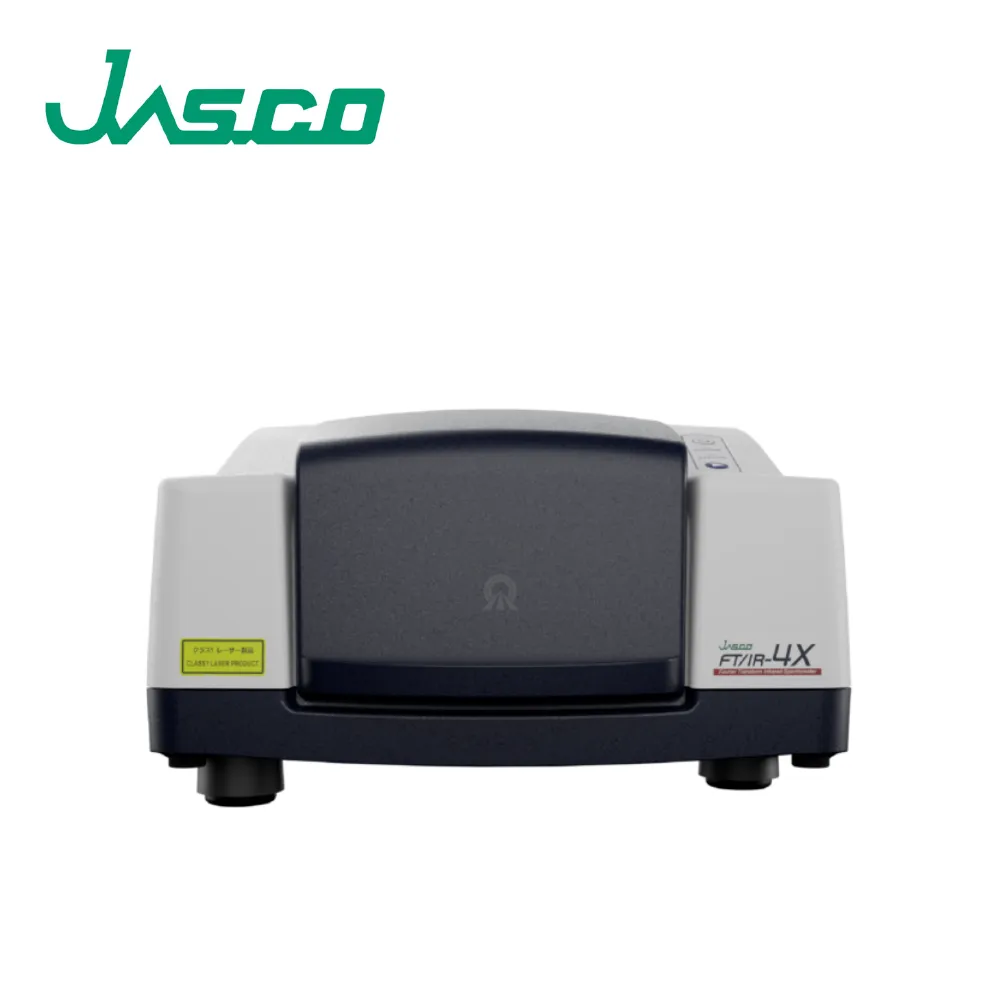

FT/IR-4X(基本款)

訊雜比 35,000:1、最高解析度 0.4 cm⁻¹、緊湊機體(386 × 479 mm),適合教學、QC 例行檢測、入門研究。標配 DLATGS 檢測器與樣品室氮氣吹掃,可選購 Rapid Scan 80 Hz、波數擴充至 6,000–50 cm⁻¹。

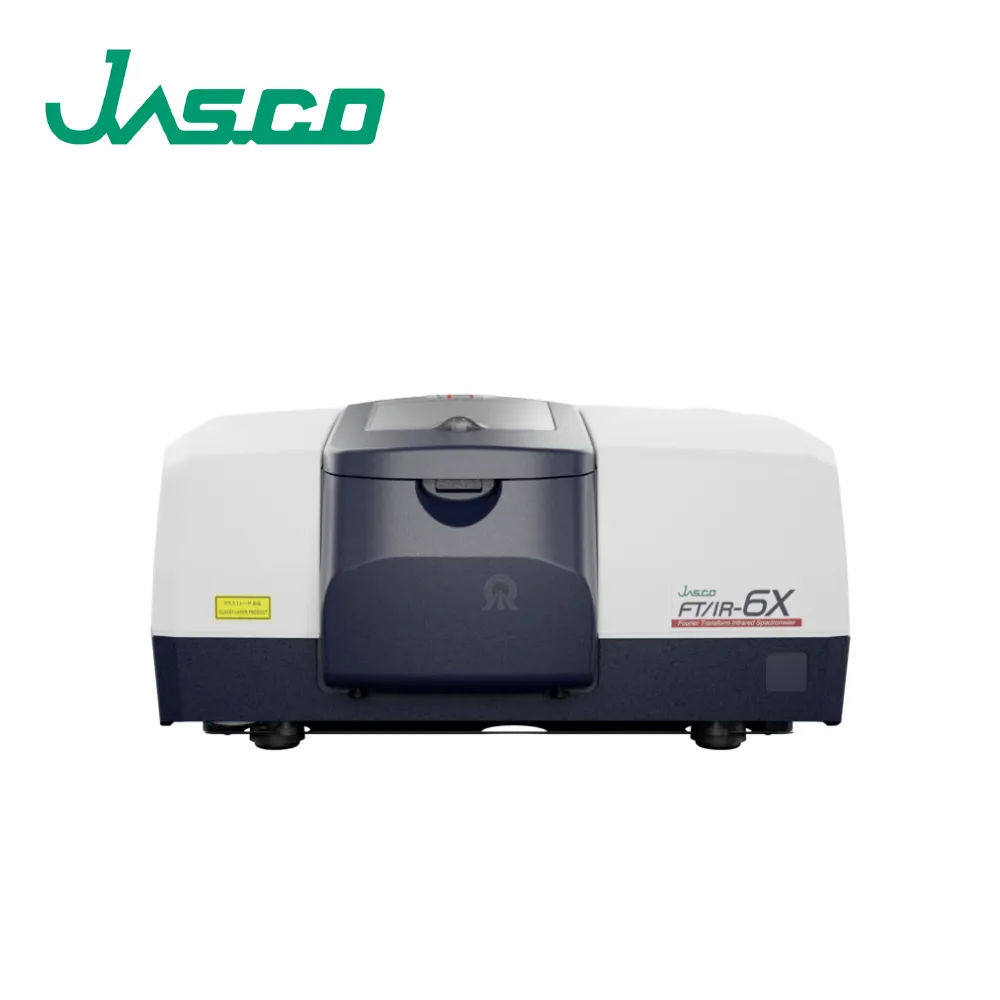

FT/IR-6X(標準研究款)

訊雜比 47,000:1、最高解析度 0.25 cm⁻¹,擴充能力顯著提升:可選真空光學系統徹底消除水氣與 CO₂ 干擾、波數擴充至 25,000–20 cm⁻¹、Rapid Scan 40 Hz、自動分束器切換。標配光路、樣品室、檢測器氮氣吹掃。適合主流研究、藥品鑑定、材料分析,並預備擴充顯微紅外的場域。

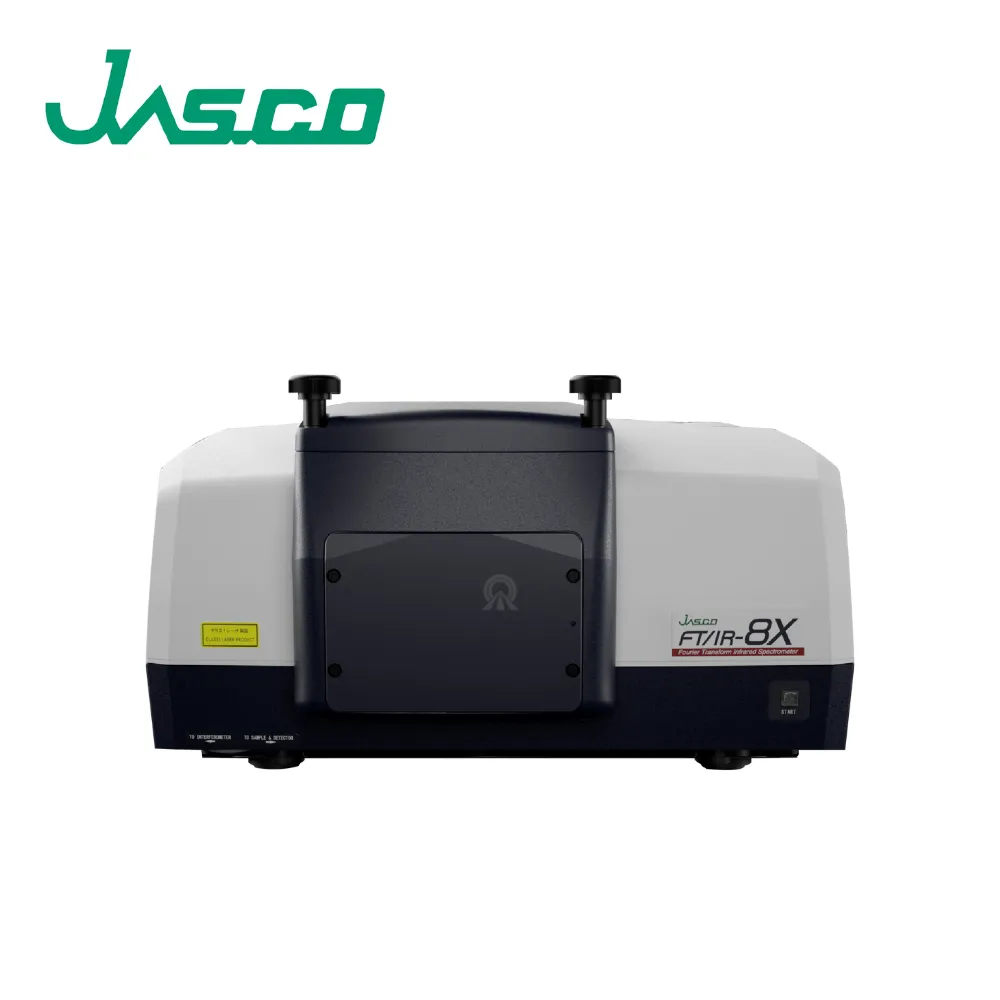

FT/IR-8X(旗艦研究款)

訊雜比 55,000:1、最高解析度 0.07 cm⁻¹,搭載 HeNe 雷射源(其他兩款為半導體雷射)。獨有 Step Scan 時間解析功能,可達奈秒級(最低 10 nsec)。適合時間解析光譜研究、極低濃度檢測、遠紅外全頻段研究。

實務觀察:FT/IR-4X 與 FT/IR-6X 的選擇,實務上多數客戶低估了「擴充能力」這個維度。預期之後可能加裝顯微紅外、或進階到時間解析光譜的研究團隊,從 6X 起跳會比較有彈性——4X 雖然可加 Rapid Scan,但沒有真空光學與 Step Scan,後續升級空間有限。8X 則是訊雜比敏感、需要奈秒級時間解析、或要做 25,000–20 cm⁻¹ 全頻段研究時才會考慮。

系列全部機型

下列為 FT/IR 主機三款獨立產品頁,以及可整合的 IRT 顯微紅外系列。點擊進入各機型可看到完整規格與獨有功能說明。

顯微紅外擴充

三款 FT/IR 主機都可加裝 IRT 系列顯微紅外模組,將紅外光譜分析延伸到微區、單一顆粒、化學影像層級。完整顯微紅外型號比較與選型導引,可進入下方總覽頁。

整體系統規劃與延伸資源

FT/IR 光譜儀對環境敏感度比一般儀器高,單機進駐既有空間時容易發現環境條件不足或空間配置受限。整廠規劃時把 FT/IR 環境一併考量,可避免後續逐項補空間、補管路、補空調。主要需考量的環境因素包括:水氣與 CO₂ 干擾(需乾燥空氣或氮氣吹掃)、振動(遠離壓縮機與冷凍離心機)、溫濕度穩定、電力穩定與 UPS、空間預留(顯微紅外、自動載台、長光程氣體槽會明顯增加佔地)。
