JASCO IRT 系列顯微紅外光譜儀涵蓋 5 款型號,從緊湊嵌入式的 IRT-1000、單點檢測的 IRT-5100/5200,到全自動 IRT-7100/7200 陣列式化學成像,所有型號都可與 FT/IR-4X、FT/IR-6X、FT/IR-8X 主機整合。差異主要在檢測器配置、樣品台自動化、IQ Mapping 能力、是否支援陣列式成像。本頁整理 5 款的應用對應與選型邏輯,協助釐清主機+顯微的搭配方向;深入比較各類光譜儀差異與整合可參考 FTIR 紅外線光譜儀選型總覽。
詳細規格請參閱本頁「規格」分頁。報價與客製化評估請洽原拓科技。
下表整理常見顯微紅外應用對應的 IRT 機型,可作為採購評估的起點。實際配置仍需依樣品數量、所需空間解析度、是否需要快速大面積成像綜合判斷。
| 應用情境 | 建議機型 | 主機搭配 | 關鍵附件 |
|---|---|---|---|
| 微小異物鑑定(教學、入門研究) | IRT-1000 | FT/IR-4X / 6X | ATR Cassegrain 物鏡 |
| 高分子薄膜微小污染物分析 | IRT-5100 | FT/IR-4X / 6X | 標配 DLATGS,可選 MCT |
| 多層複合材料層析(切片定點分析) | IRT-5200 | FT/IR-6X | IQ Mapping + ClearView ATR |
| 藥品異物鑑定 + 21 CFR 合規 | IRT-5200 | FT/IR-6X | Spectra Manager CFR 軟體 |
| 大面積樣品自動掃描(電池材料、複合材料) | IRT-7100 | FT/IR-6X / 8X | 自動 XYZ 載台 + auto focus |
| 微塑膠大量篩檢、研究級成像 | IRT-7200 | FT/IR-6X / 8X | 16 通道線性陣列 + MCT 雙檢測器 |
| 生醫切片化學影像、組織學研究 | IRT-7200 | FT/IR-6X / 8X | 線性陣列檢測器 + IQ Mapping |
| 半導體晶圓污染物分析 | IRT-7100 / 7200 | FT/IR-6X / 8X | MCT 高靈敏 + 自動 XYZ |
IRT 系列從緊湊嵌入式到全自動成像旗艦,5 款型號各有清楚的定位。
嵌入主機樣品室的微取樣附件,如同其他標準附件一樣裝在 FT/IR-4X 或 FT/IR-6X 樣品室內。提供 8x、12x ATR Cassegrain 物鏡,空間解析度 DLATGS 100 µm、MCT 20 µm。適合教學、入門級異物鑑定、空間有限的實驗室。

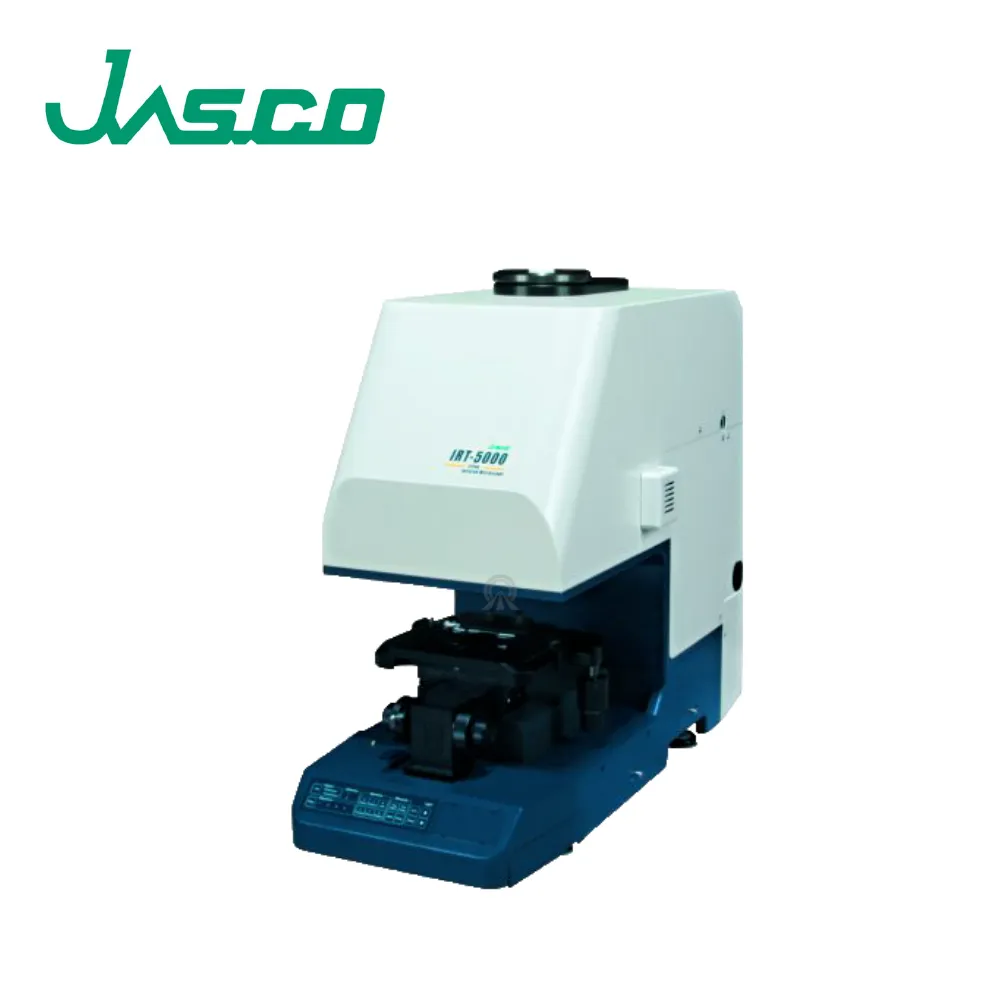

標配中波段 DLATGS 檢測器(不需液態氮冷卻),可選配 MCT 第二檢測器。透過手動樣品台搭配 IQ Mapping 進行單點、多點、線、區域、ATR 對比測量。可選配自動 XYZ 載台升級為大面積掃描。適合一般高分子鑑定、QC 例行檢測。
標配高靈敏度中波段 MCT 檢測器(最多兩個檢測器),IQ Mapping 為標準功能,可在不移動樣品台情況下進行穿透/反射與 ATR 對比實驗。ClearView ATR 物鏡可同時觀察樣品接觸狀態,適合多層複合材料層析、藥品異物分析、需要快速切換量測模式的場域。

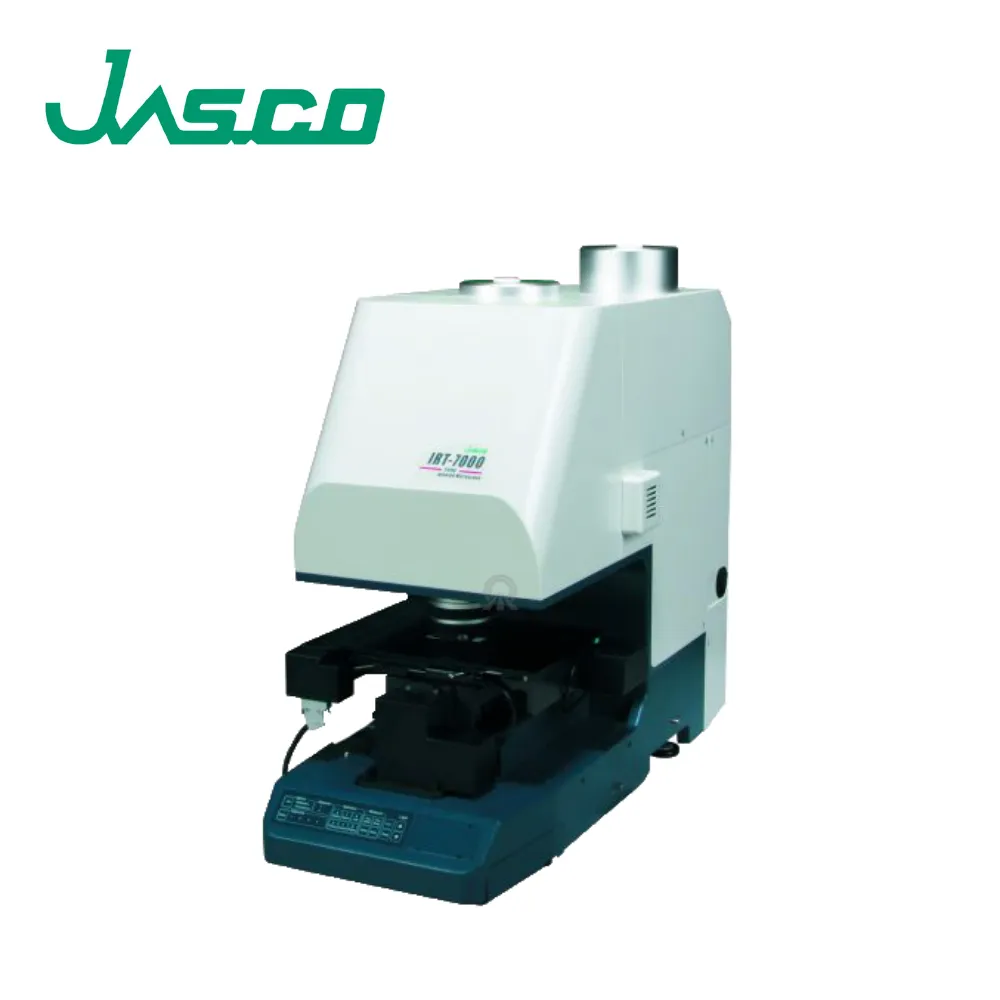

全自動 FTIR 顯微鏡,標配自動樣品台 + auto focus,標準中波段 MCT 檢測器,可同時安裝最多兩個檢測器。日後可加裝 16 通道線性陣列檢測器升級為紅外成像系統(field upgradeable)。適合需要大面積自動掃描、未來可能擴充到化學成像的研究團隊。

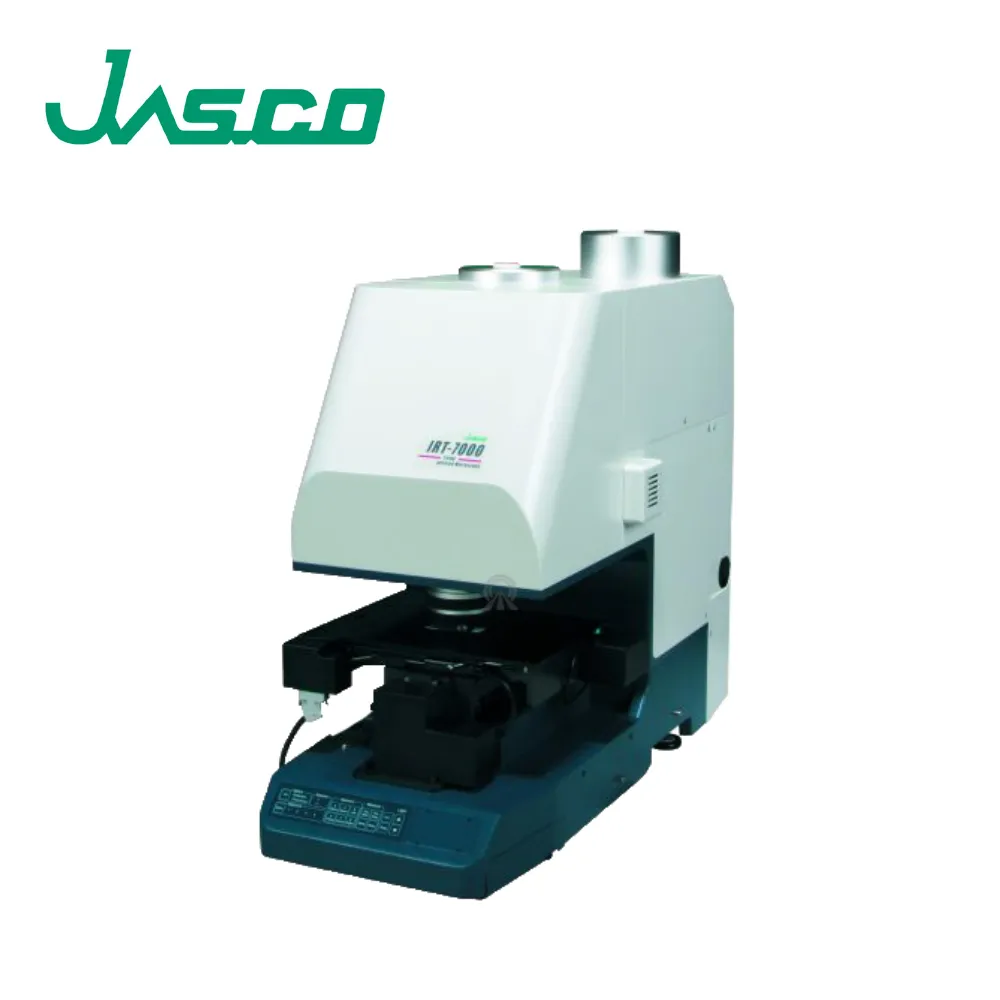

標配兩個檢測器:16 通道線性陣列檢測器 + 單點中波段 MCT。自動樣品台 + IQ Mapping 可進行大面積快速成像、多區 ATR 對比、特定區域高空間解析度紅外成像。適合微塑膠大量篩檢、生醫切片化學影像、研究級高速大面積分析。
實務觀察:IRT-5100 與 IRT-5200 的選擇,實務上多數客戶低估了「IQ Mapping 是否標配」這個分水嶺。如果預期會做多層膜層析、多點對比、ATR 多區掃描,IRT-5200 是合理起點;若主要做單點 QC,IRT-5100 已經足夠。IRT-7100 與 IRT-7200 的差異則在「現場 vs 出廠就有陣列檢測器」——研究團隊長期會做大面積化學成像的,建議直接 7200;暫時不確定需求的可從 7100 起步,日後再升級陣列檢測器。
下列為 IRT 系列 5 款獨立產品頁,以及對應的 FT/IR 主機系列總覽。所有 IRT 機型都可與 FT/IR-4X、6X、8X 主機整合,具體搭配建議參考應用對照表。
IRT-1000 — 嵌入式緊湊型 / 8x、12x ATR Cassegrain / 適合教學與入門研究
IRT-5100 — 獨立顯微 / DLATGS 標配可加 MCT / 一般高分子鑑定與 QC
IRT-5200 — IQ Mapping 標配 / MCT 雙檢測器 / 多層膜、藥品異物分析
IRT 系列所有型號都需要搭配 FT/IR 主機運作,選擇 IRT 時一併考量主機規格可避免後續擴充受限。
顯微紅外對振動、溫濕度、CO₂、光路潔淨度比 FTIR 主機更敏感,單機進駐既有空間時容易發現環境條件不足或空間配置受限。整廠規劃時把 IRT 環境一併考量,可避免後續逐項補救。主要考量因素包括:防振桌、空調穩定性、樣品台動線、UPS 電力、N₂ 吹掃管路(若搭配真空型主機)、低振動冰箱與離心機的分區擺放。
需要評估 IRT 機型選型、主機搭配或整廠規劃,可提供樣品型態、預期應用、樣品數量與現場條件,原拓可協助評估;若有特殊規格需求,亦能依需求協助評估其他配置。
顯微紅外線光譜儀常用於測量特定樣品，例如聚合物薄膜上的小污染物或轉移到紅外透明視窗的微小樣品。創新的IRT-5000/7000系列顯微紅外線光譜儀提供了新的功能，可顯著改善紅外顯微光譜分析。這些顯微紅外線光譜系統與FT/IR-4X 或 FT/IR-6X 系列光譜儀配合使用，提供最先進的顯微鏡和成像系統。
IRT-5000/7000系列將JASCO成熟的紅外光譜技術與最先進的光學設計相結合，為最具挑戰性的樣品分析提供了理想的解決方案。
特點 :
型號 | IRT-5100 | IRT-5200 | IRT-7100 | IRT-7200 |
標配檢知器 | DLATGS 檢知器 （7800-400 cm -1） | Single mid-band MCT （7800-600 cm -1） | Single mid-band MCT （7800-600 cm-1） （7000-650 cm -1 x 16 element） | |
可選檢知器 | 單元素檢知器： （5000-750 cm -1） （7800-600 cm -1） （7800-450 cm -1） （15000-1850 cm -1） （12000-4000 cm -1） | 單元素檢知器： – Narrow-band: MCT （5000-750 cm -1） （7800-450 cm -1） （7800-400 cm -1） （15000-1850 cm -1） （12000-4000 cm -1） 線性陣列檢知器： （7000-650 cm -1）, 1 x 16 element （7000-650 cm -1）, 2 x 16 element （10000-1900 cm -1）, 1 x 16 element （10000-5000 cm -1）, 1 x 16 element | 單元素檢知器： （5000-750 cm -1 ） （7800-450 cm -1） （7800-400 cm -1） （15000-1850 cm -1） – InGaAs detector: （12000-4000 cm -1） 線性陣列檢知器： （7000-650 cm -1）, 2 x 16 element （10000-1900 cm -1）, 1 x 16 element （10000-5000 cm -1）, 1 x 16 element | |
S/N Ratio | 單元素檢知器： | 單元素檢知器： | 單元素檢知器： – 1500：1
線性陣列檢知器: | |
顯微鏡物鏡 | Cassegrain：16 x 32 x or 10 x 最多可選擇四個物鏡。 | Cassegrain： 16 x 32 x 為標準， 10 x 為選件自動物鏡識別功能（標準）軟體 最多可選擇四個物鏡。 | ||
聚光鏡 | Cassegrain： 16 x 32 或 10 x（手動更換） 自動聚光鏡識別功能（標配） | Cassegrain： 標配 16 x，32 x （手動更換）， 可選 10 x | ||
樣品儲存 | 標配： 帶微調功能的 手動載物台 選配： 帶自動對焦功能的 自動XYZ載物台 | 標配： 帶微調功能的 手動載物台 選配： 帶自動對焦功能的 自動XYZ載物台 | 標配： 帶自動對焦功能的 自動XYZ載物台 選配： 用於自動XYZ載物台 控制的操縱桿。 | 標配： 帶自動對焦功能的 自動XYZ載物台 選配： 用於自動XYZ載物台 控制的操縱桿。 |
自動對焦 | 選配 | 標配 | ||
IQ Mapping | – | 標配 | ||
尺寸 | 587（H）× 302（W）× 695（D）mm, 54 kg | 613（H）× 302（W）× 695（D）mm, 56 kg | ||
