規劃元素分析實驗室時，常見的做法是一台一台來——這個月進 ICP-OES，找個角落擺好再接氬氣；半年後添了 ICP-MS，又拉一條氬氣管過去；後來又買了火焰式原子吸收，臨時挪出空間裝排氣罩。每一步看起來都合理，但拼到最後，往往會發現氬氣管橫越整個房間、前處理的酸霧飄到 ICP-MS 旁邊、火焰式 AA 的燃氣安全是事後才補的。
問題不在哪一台儀器選錯，而在於整間元素分析實驗室是「逐台疊加」出來的，不是「以儀器群」一起規劃的。ICP、AA、XRF 這幾類元素分析儀器，彼此之間有共用的基礎設施（氬氣、排氣）、有相互衝突的條件（酸霧與粉塵 vs 痕量潔淨），也有各自的安全考量（燃氣、輻射）。把它們當成一個群組來配置，跟一台一台塞進去，最後的順手程度和安全性差很多。

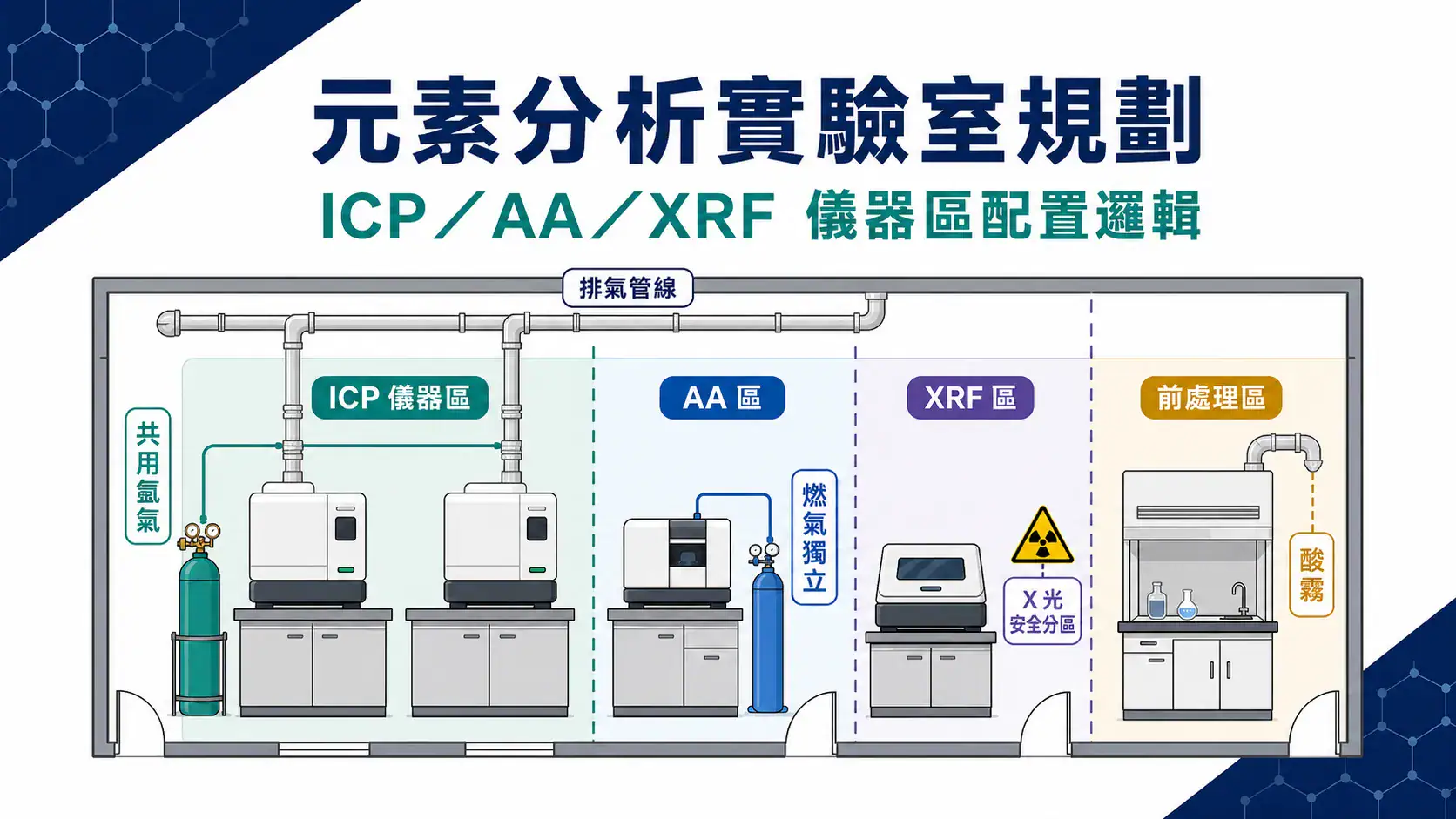

這篇談的是元素分析實驗室的儀器區配置邏輯——ICP-OES、ICP-MS、原子吸收（AA）、XRF 擺在一起時，相對位置該怎麼決定。至於 ICP-MS 單機的詳細環境需求，ICP-MS 實驗室規劃指南已經拆得很細，這裡不重複；產業別的差異（食品環檢、材料化學）則交給對應的產業規劃文。
一、元素分析實驗室為什麼要「以儀器群」一起規劃
元素分析實驗室規劃跟一般儀器室規劃的差別，在於這幾類儀器的基礎設施高度重疊，又彼此干擾。以儀器群一起看，主要是為了處理三件事。
第一是共用設施。ICP-OES 和 ICP-MS 都吃氬氣、都要排掉電漿的熱、都要穩定電力——這些設施如果各自分開拉，成本、管路複雜度與維護風險都會上去。第二是污染分區。痕量分析（尤其 ICP-MS）怕粉塵、怕酸霧，而前處理區可能是酸霧、金屬背景與粉塵再懸浮的來源，兩者的相對位置要先想好。第三是熱與排氣負載。電漿源排出的熱會墊高空調負荷，多台儀器擺在一起時，這個負荷要算進整體環境設計。
把這三件事放在一起看，儀器的擺放就不只是「哪裡有空位」，而是一道配置題。先想清楚整體，再決定每一台的位置，會比逐台補強省力。
經驗談：元素分析實驗室最常見的遺憾，不是某台儀器選錯，而是當初沒把儀器群一起規劃——等氬氣、排氣、前處理都接好了才發現位置打架，要動就得停機重來。規劃與採購並行，比設備到貨才開始想場地實在得多。
二、元素分析儀器的基礎設施需求盤點：ICP、AA、XRF 各要什麼
要決定元素分析實驗室裡各台儀器的相對位置，得先盤點每一類儀器的基礎設施需求——這份需求清單，就是後面配置邏輯的依據。下面這張表把四類常見元素分析儀器的主要需求攤開來比較。
| 儀器類型 | 氣體需求 | 排氣需求 | 電力／冷卻 | 其他關鍵條件 |
|---|---|---|---|---|
| ICP-OES | 氬氣（高耗量） | 電漿排熱＋酸霧排氣 | 穩定電力、循環冷卻水 | 溫濕度穩定 |
| ICP-MS | 氬氣（高耗量） | 電漿排熱＋酸霧排氣 | 穩定電力＋UPS、循環冷卻水 | 痕量潔淨度、溫濕度更嚴 |
| AA（火焰式） | 燃料氣（乙炔）＋助燃氣（空氣或笑氣） | 燃燒頭專用排氣罩 | 一般電力 | 燃氣安全、防回火 |
| AA（石墨爐式） | 氬氣（吹掃用，耗量較低） | 局部排氣 | 高瞬間功率、冷卻水 | 石墨管耗材管理 |
| XRF | 多數不需製程氣體 | 一般通風或依原廠需求 | 一般電力（WDXRF 可能需冷卻） | 可發生游離輻射設備的登記／許可與安全分區 |
這張表想點出的是：ICP 群（OES／MS）的需求高度相似，氬氣、排熱、冷卻幾乎是同一套；火焰式 AA 的特殊點在燃氣安全，跟其他機種的需求性質不同；XRF 的設施負載通常較輕，但多了一個別人沒有的條件——X 光管或相關輻射源所涉及的游離輻射管制。看懂這份差異，相對位置怎麼擺就有依據了。
各機種的選型細節不在這篇範圍內，可分別參考ICP-OES 與 ICP-MS 怎麼選、原子吸收光譜儀的火焰式與石墨爐式定位差異，以及XRF 螢光光譜儀完整指南。

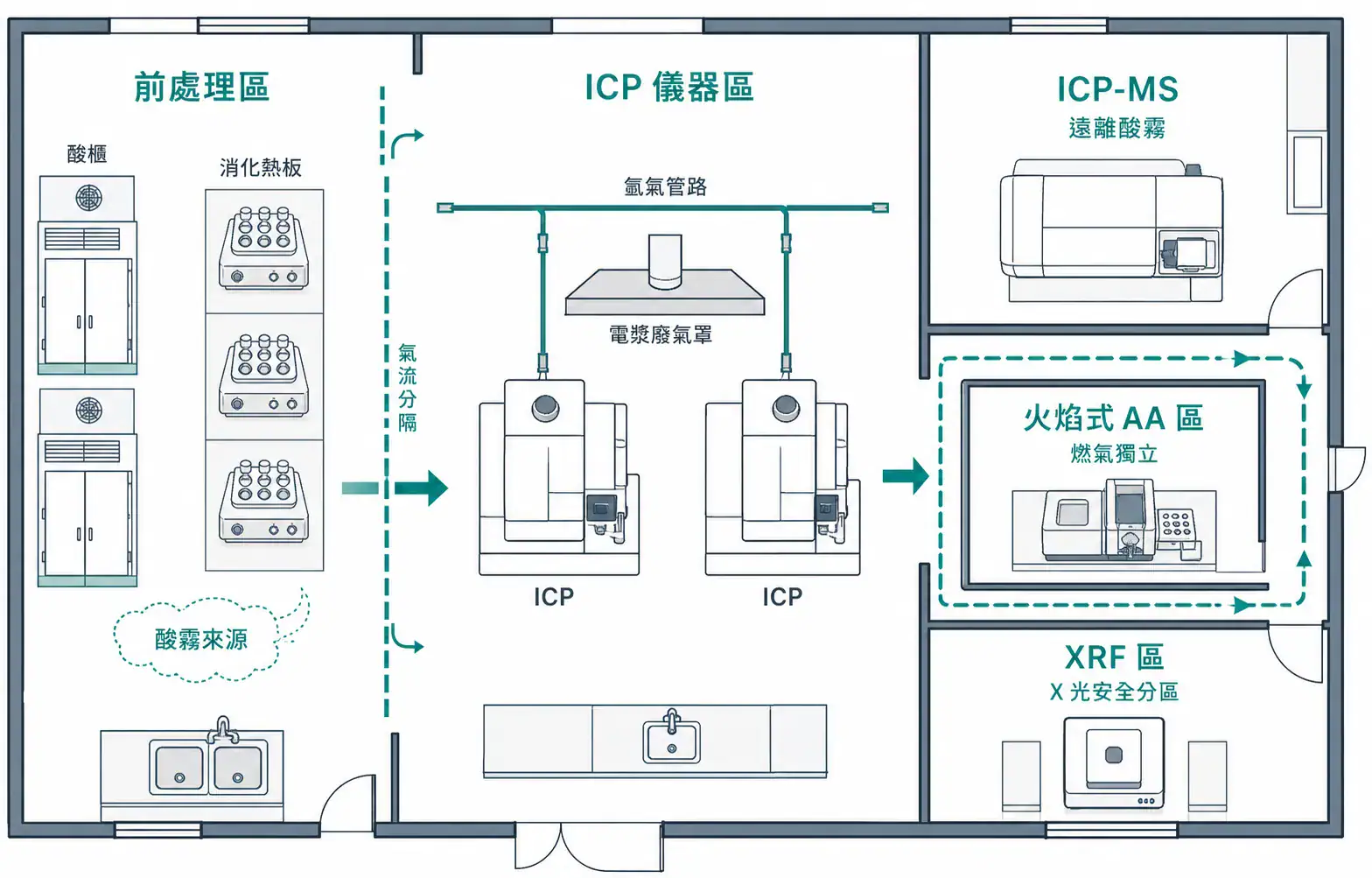

三、元素分析實驗室的儀器區配置邏輯：三條軸
盤點完需求，元素分析實驗室的儀器區配置就可以沿三條軸來想。這三條軸不是互斥的，實務上要同時權衡。
依共用設施聚類
需求相近的儀器擺在一起，設施就能共用。ICP-OES 和 ICP-MS 都吃氬氣、都要電漿排熱，把它們相鄰配置，氬氣管路和排氣管道可以共線，省管路也省維護。石墨爐式 AA 也用氬氣（耗量較低），可以納入同一個氣體供應規劃。火焰式 AA 比較特別——它用的是乙炔這類燃料氣，基於安全考量，燃氣供應、截斷、防回火與排氣會獨立處理，位置上也傾向跟鋼瓶室或氣體供應動線對齊。
依污染敏感度排序
痕量分析對污染敏感，配置時要把敏感的儀器放在乾淨的一側。ICP-MS 做到低 ppb、ppt 級時，最怕粉塵、酸霧與不穩定空白——所以它應該離前處理區（酸消化、加熱板等酸霧來源）遠一點，也應該避開人員進出頻繁、容易帶入粉塵的動線。實際距離與隔間方式仍要回到原廠安裝需求、通風設計與方法偵測極限要求來決定。濃度層級越低，這條軸的權重越高，背後的方法學原因可參考微量元素分析怎麼做：ppm、ppb 到 ppt 的方法學差異這篇。
依熱與排氣負載分配
電漿源是熱與排氣的大戶。多台 ICP 擺在一起時，排熱與排氣的負載會集中在那一區，空調的配置要跟著走，不然那一角會又熱又悶、溫濕度跑掉。配置時把高排熱的儀器區、排熱罩與空調送回風路徑一起規劃，通常會比事後加裝局部冷氣更穩定。這部分的環境設計可參考實驗室空調與環境控制指南。
四、前處理區與儀器區的關係：元素分析實驗室最容易低估的一段
談元素分析實驗室規劃，前處理區與儀器區的關係是很容易被低估的一段。多數注意力會放在儀器本身，但前處理區擺錯位置，痕量數據會直接受害。

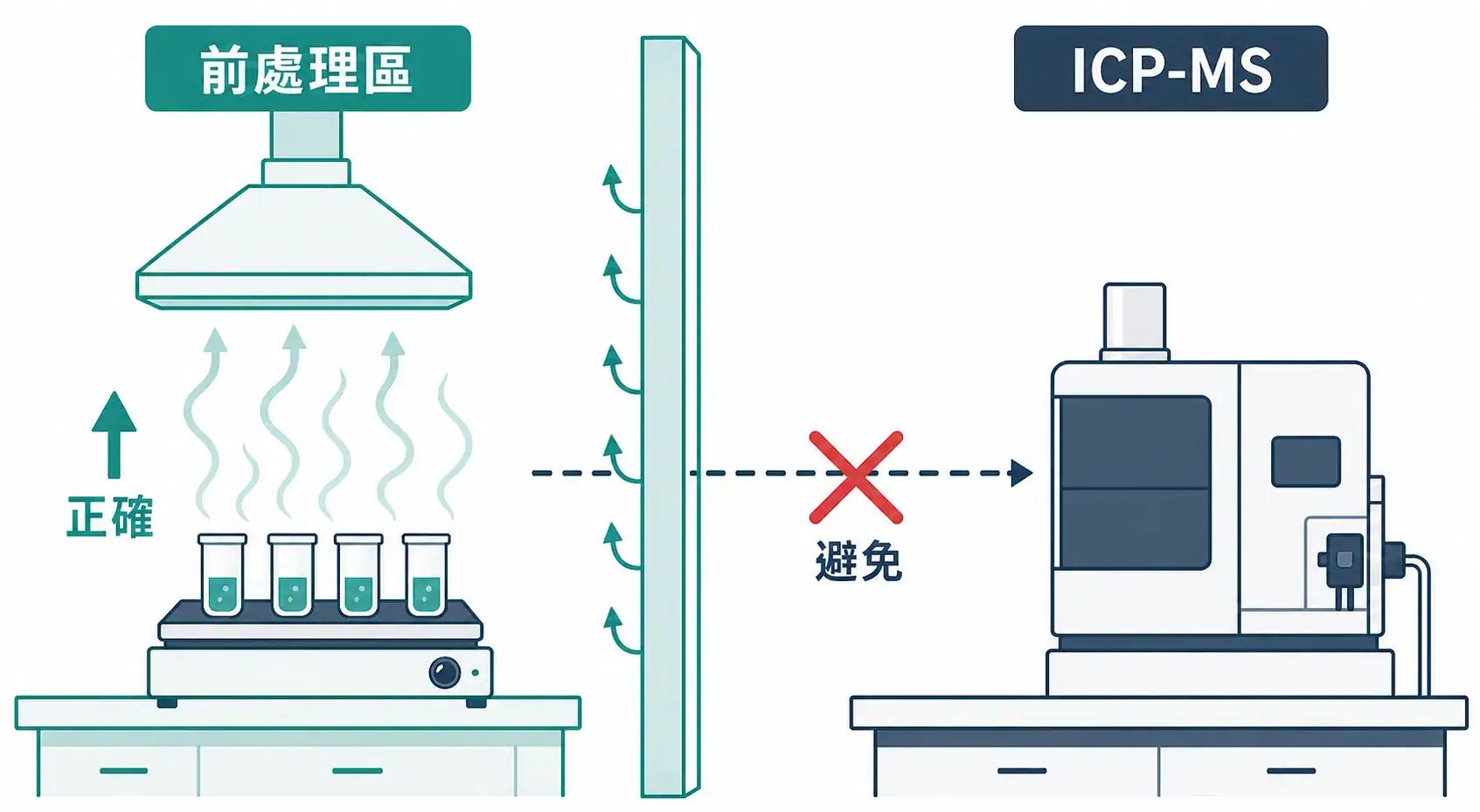

元素分析的前處理，多半涉及酸消化、微波消化、加熱板加熱，這些操作會產生酸霧。酸霧有兩個麻煩：一是腐蝕——飄到儀器電子元件和金屬件上會加速老化；二是污染——對痕量分析來說，環境裡的酸霧和粉塵就是空白的來源之一。所以前處理區建議獨立，配置專用的酸櫃（耐腐蝕排氣櫃）和加熱設備，並跟儀器區（特別是 ICP-MS）之間留出距離、壓差或氣流分隔。若空間限制使兩者只能同室，至少要確保酸霧捕集、排氣材質與氣流方向不會把污染帶往痕量儀器。
前處理區的設備（例如石墨加熱板）與消化方法的選擇，元素分析的樣品前處理指南有完整展開；這裡要強調的是空間上的分隔關係——前處理的酸霧不該有機會飄進痕量儀器的工作環境。
常見踩坑：為了取用方便，把酸消化加熱板擺在 ICP-MS 旁邊。短期順手，長期是慢性傷害——酸霧腐蝕儀器、墊高空白，等到數據開始飄才回頭找原因，往往要花不少時間。前處理區與痕量儀器區的分隔，規劃階段就要定。
五、元素分析實驗室的共用工程系統：氬氣、排氣、電力與空調
元素分析實驗室的儀器區定位之後，接下來是把共用的工程系統接起來。這幾套系統多半要跟工程端一起規劃，下面分別點出重點與對應的細項。
氬氣供應：鋼瓶還是液態氬槽
ICP 是氬氣大戶，多台共用時，氬氣的供應方式要先決定。耗量小、儀器少時用鋼瓶（搭配集管切換）多半夠用；耗量大、要長時間連續運轉時，改用液態氬槽（微型儲槽）在補充頻率與單位成本上通常比較划算。不論哪種，氬氣管路、壓力與鋼瓶室的安全設計，可參考實驗室供排水與氣體配管指南。
排氣：電漿排熱與酸霧排氣兩條系統
元素分析實驗室的排氣通常要分兩條來看：一條處理電漿源的高溫排熱（ICP 上方的排熱罩／管道），一條處理前處理與儀器產生的酸霧（耐腐蝕材質的排氣，例如 PP／FRP 管道）。兩條系統的負載、溫度、腐蝕性與材質需求不同，整合進實驗室的通風設計時要分開盤點，避免把高溫排熱與腐蝕性酸霧用同一套簡化邏輯處理。通風與排氣系統的整體規劃見實驗室通風與排氣系統設計指南。
電力與 UPS：多台精密儀器的迴路品質
多台元素分析儀器同處一室，電力迴路要分開規劃，避免互相干擾。ICP-MS 這類對電力品質敏感、又怕資料中斷的儀器，建議配置 UPS。迴路分類、UPS 架構與接地設計，實驗室電力系統與接地設計指南談得比較完整。
空調與環境：把排熱負荷算進去
如前面提過的，電漿源排熱會墊高空調負荷。元素分析儀器區的空調，要把這個排熱量、以及儀器對溫濕度穩定的要求一起算進去，而不是用一般辦公空調的邏輯估算。
六、元素分析實驗室的動線、承重與儀器進場
元素分析實驗室規劃還有一段偏工程的細節容易到後期才爆出來：動線、承重與儀器進場。ICP-MS 這類儀器體積與重量都不小，從卸貨、搬運到定位，沿途的門寬、走道、轉彎半徑和地板承重都要先確認。等儀器到了門口才發現進不去，是規劃疏漏裡代價偏高的一種。
人員、樣品、廢棄物的動線分區也要一併想——前處理的樣品怎麼流到儀器區、廢液怎麼收集移出，這些動線跟儀器配置是綁在一起的。動線與分區規劃的框架可參考實驗室動線設計與分區規劃指南。
七、元素分析實驗室的安全與化學品管理
元素分析實驗室的安全規劃，有幾個跟這類儀器特別相關的點。火焰式 AA 用的乙炔屬於可燃性氣體，鋼瓶存放、管路截斷、防回火、與助燃氣體的分隔都要依氣體安全的做法處理。前處理大量用酸，酸的儲存（耐腐蝕安全櫃）、廢酸液的分類收集、以及緊急沖淋洗眼設施的設置，都要納入規劃。XRF（X 光管型）屬於可發生游離輻射設備，受游離輻射防護相關規範管理；依設備條件與使用情境，可能涉及登記備查或許可、操作人員資格與輻射安全分區——這部分的採購階段確認事項，XRF 螢光光譜儀完整指南裡有清單。
化學品儲存、廢液分流與消防安全的整體框架，可參考實驗室安全設計與法規合規指南。
八、不同場域的元素分析實驗室規劃要做到什麼程度
同樣是元素分析實驗室，研究型、認證型與 GMP 場域要做到的程度不一樣。研究型實驗室彈性優先，配置可以隨計畫調整；要做 TAF（ISO 17025）認證或對外出具報告的實驗室，環境條件、校正可追溯、紀錄管理都要對齊認證要求；GMP 場域則還要疊上確效（IQ/OQ/PQ）與資料完整性的空間與流程設計。
這些場域差異展開來就是另一個主題了。食品與環境檢測場域的規劃，可參考食品與環境檢測實驗室規劃指南；材料與化學分析場域則見材料與化學分析實驗室規劃指南。要從實驗室規劃的整體流程入手，實驗室規劃設計完整手冊是合適的起點。
常見問題（FAQ）
ICP、AA、XRF 可以放在同一間元素分析實驗室嗎？
可以，多數元素分析實驗室本來就是多機種共處一室。重點在配置邏輯：需求相近的 ICP 群相鄰擺、共用氬氣與排氣；火焰式 AA 因為用燃氣，安全上要獨立處理；痕量敏感的 ICP-MS 要遠離前處理酸霧與粉塵源；XRF 則要做游離輻射的安全分區。先盤點各機種的設施需求，再決定相對位置，會比逐台塞進去合理。
元素分析實驗室一定要有獨立的氬氣供應嗎？
看氬氣耗量與運轉模式。ICP 是氬氣大戶，儀器少、耗量低時用鋼瓶搭配集管多半夠用；多台 ICP 長時間連續運轉時，液態氬槽在補充頻率和單位成本上通常比較划算。獨立與否是供應規模的選擇，不是硬性門檻，建議依實際耗量推估後再決定。
元素分析實驗室的前處理區可以跟儀器放同一間嗎？
前處理可能產生酸霧，對儀器有腐蝕風險、對痕量分析是污染源，所以建議前處理區獨立、配專用酸櫃，並跟儀器區（尤其 ICP-MS）之間留出距離、壓差或氣流分隔。空間有限而只能同室時，至少要靠排氣設計把酸霧的擴散控制住，不要讓加熱板的酸霧直接飄向痕量儀器。
ICP-MS 的實驗室規劃跟 ICP-OES 一樣嗎？
大方向相似——都吃氬氣、都要電漿排熱與酸霧排氣、都要穩定電力。差別在於 ICP-MS 對痕量潔淨度、溫濕度穩定和電力品質的要求更嚴，通常會配 UPS、對環境潔淨度更講究。ICP-MS 單機的完整環境需求，可參考ICP-MS 實驗室規劃指南。
火焰式 AA 的燃氣安全在元素分析實驗室規劃時要注意什麼？
火焰式 AA 用乙炔當燃料氣，屬可燃性氣體，規劃時要處理鋼瓶的安全存放、管路截斷與防回火裝置、與助燃氣體（空氣或笑氣）的分隔，以及燃燒頭上方的專用排氣。這些屬於氣體安全的範疇，建議跟鋼瓶室與氣體配管的設計一起規劃。
元素分析實驗室需要做到無塵室等級嗎？
多數元素分析實驗室不需要整間無塵室等級。要不要提高潔淨度，看你做到多低的濃度層級——做到 ppt 級痕量時，局部的潔淨工作台或潔淨環境會有幫助；常規 ppm 到 ppb 級分析，一般實驗室潔淨度搭配良好的前處理分區多半就夠。潔淨度是依分析需求分級投入，不是一律拉到無塵室。
規劃元素分析實驗室時，該找誰、要先準備哪些資料？
比起先問「房間要多大」，更實用的起手式是把儀器清單和需求條件整理出來：打算配哪些機種（ICP-OES／ICP-MS／AA／XRF）、各台的原廠安裝需求文件（氬氣耗量、排氣、電力、冷卻、承重）、目標濃度層級、要不要走認證或 GMP。一個能當規劃顧問的合作對象，會以原廠安裝需求文件為基準，把氣體、排氣、電力、空調、動線整合成一套配置，而不是只回你一個平面圖。原拓在這一塊的角色，是讓設備選型與實驗室規劃並行推進，把儀器群的配置和工程系統一起談清楚。
