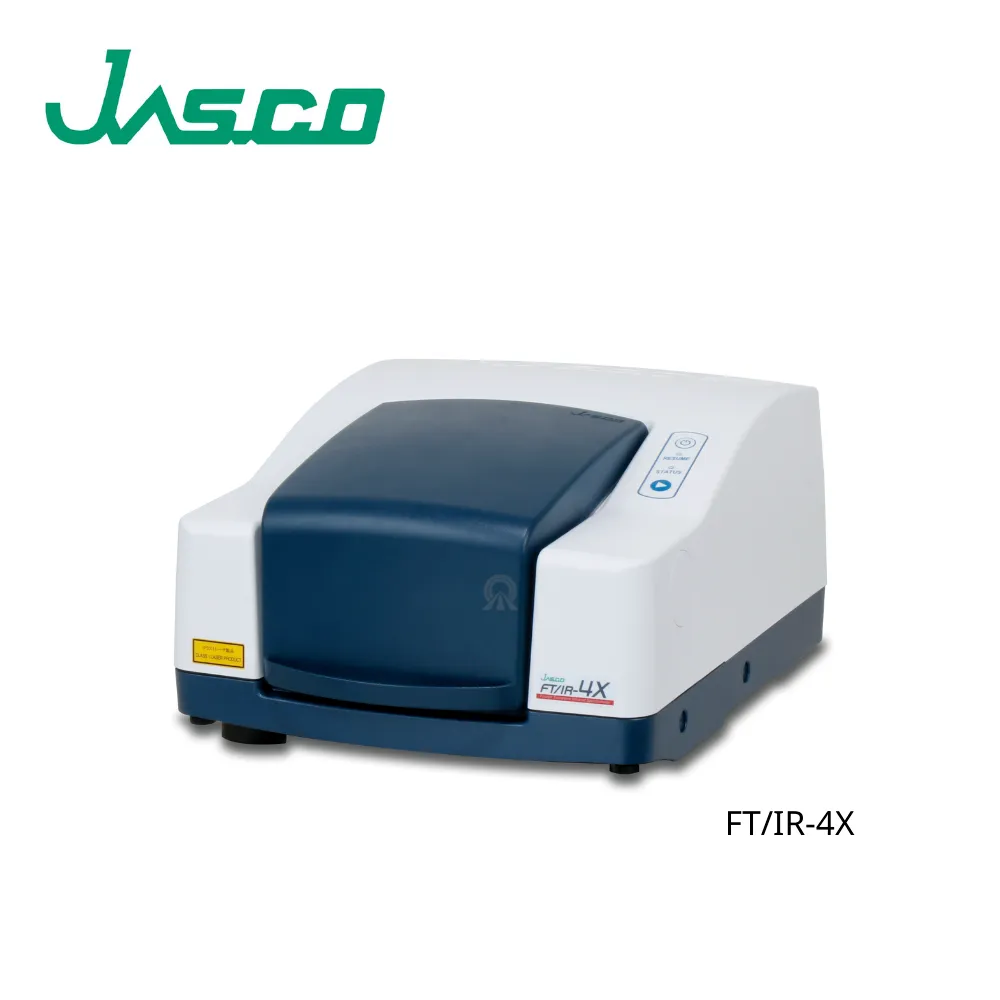

FT/IR-4X JASCO 傅立葉轉換紅外光譜儀

品牌：JASCO
產品型號：FTIR-4X

FT/IR-4X尺寸僅為386（寬）× 479（深）mm。與前代機種相比，功耗降低了30%，且性能、功能及擴充性皆屬於研究用的等級。具有高解析度、高訊雜比、高靈敏度檢知器；且可擴充更廣的波數範圍、帶陣列式檢知器的顯微紅外模組，及快速掃描功能。樣品室寬200 mm，與高階機型相同；因此可安裝各種測量附件，也支援各種第三方的配件。

FT/IR-4X JASCO 傅立葉轉換紅外光譜儀

相關文章

產品特色

產品特色

特點 :

  • 密閉型干涉儀，使用KRS-5 Window，完全隔絕水氣。
  • 干涉儀內部使用長效半導體雷射源與貓眼式反射鏡（corner-cube mirror）。
  • 內建NIST Polystyrene，可執行自我驗證（Validation）。
  • 採用高剛性光學底座，並具有防震腳墊支撐，可緩衝外來震動。
  • 可以擴充額外的MCT 或InGaAs 探測器，實現高感度測量或檢測近遠之紅外光訊號。
  • 可選購快速掃描功，以每秒80次光譜測量可應用在快速的化學反應變化偵測及動力學研究。
  • 可擴展的波數範圍，除了標準的中紅外區，也可擴展測量範圍到近中紅外區或中遠紅外區。
規格

規格

型號

FT/IR-4X

測量波數範圍

7800 to 350 cm-1

測量波數擴展範圍（可選）

11500 to 375 cm-1（NMIR-4X）
6000 to 220 cm-1（MFIR-4X-N）
6000 to 50 cm-1（MFIR-4X-W）

解析度

0.4, 0.5, 1.0, 2.0, 4.0, 8.0, 16.0 cm-1

訊雜比

35000 : 1

檢知器

標配：

DLATGS（泊耳帖（Peltier）溫度控制）

選購：

MCT-N, MCT-M, MCT-W, MCT-PV,

InGaAs, Broad band DLATGS , PAS
（第二檢知器可由使用者自行安裝，並於軟體內切換。）

分束器

標配：

Ge/KBr
選購：

Broad band KBr、Mid-Far IR broad band（使用者無法自行更換）

光源

標配：高強度陶瓷光源（High-intensity ceramic source）
選購：鹵素燈（軟體切換控制）

干涉儀

45 º邁克生干涉儀、貓眼式反射鏡、鑄鋁外罩密封結構帶KRS-5視窗、

自動校準（Auto-alignment）機構，DSP控制。

氮氣吹掃

標配：

樣品室與檢知器室
選購：

干涉儀

A/D 轉換器

24 bit 類比數位轉換器

驅動方式

機械軸承，電磁驅動

驅動速度

1, 2, 3, 4 mm/sec. 快速掃描（Rapid Scan）：32, 64 mm/sec.

快速掃描（可選）

80 spectra/sec.（16 cm-1 解析度下）

通信

USB 2.0

防振

具有防震腳墊

iQX 附件

標配

“開始”按鈕

標配

尺寸重量

386（W）× 479（D）× 254（H）mm, 18 kg

電力需求

AC 100 to 240 V, 50/60 Hz, 最大 100 VA

操作環境

溫度：17至27°C /濕度：小於70%



產品詢問

科學儀器詢問表單

FT/IR-4X 適合什麼應用

FT/IR-4X 是 JASCO FT/IR 系列的入門款,訊雜比 35,000:1、解析度 0.4 cm⁻¹、緊湊機體(386 × 479 mm)、功耗較前代降低 30%。標配密封式干涉儀、AccuTrac™ DSP 數位訊號處理、KRS-5 防潮視窗、樣品室氮氣吹掃,核心配置完整,適合多數例行檢測場域。

適合的場域

  • 高分子塑膠粒例行鑑定:塑膠廠 QC、塑膠資源回收分類、來料檢測,搭配 ATR 附件可快速鑑定樣品成分
  • 藥品成分鑑定與藥典 QC:USP/EP/JP 藥典指紋光譜比對,搭配 KBr 壓片或 ATR 即可符合多數藥典要求(若需 21 CFR Part 11 合規,需另選 Spectra Manager CFR 軟體)
  • 教學與入門研究:大專院校儀器分析課程、研究所新進研究員訓練,緊湊機體與簡潔操作介面降低操作門檻
  • 食品摻假與基本成分分析:油脂、香料、添加物的快速鑑定
  • 環檢例行樣品:固廢樣品、土壤萃取物的有機官能基鑑定

不適合的應用

  • 高解析光譜研究:0.4 cm⁻¹ 解析度對氣相分子光譜、自由基反應、振動精細結構研究不足,建議 FT/IR-6X(0.25 cm⁻¹)或 FT/IR 系列 的 8X(0.07 cm⁻¹)
  • 時間解析光譜研究:Step Scan 奈秒級時間解析需 FT/IR-8X 旗艦款
  • 遠紅外、全頻段(25,000–20 cm⁻¹)研究:FT/IR-4X 標配 7800–350 cm⁻¹,雖可選 NIR 或遠紅外擴充,但完整 25,000–20 cm⁻¹ 全頻段量測需 FT/IR-6X 或 8X 搭配真空光學
  • 需要真空光學徹底排除 H₂O、CO₂ 干擾:4X 僅支援氮氣吹掃,真空光學需 6X/8X

與同系列其他型號的差異

FT/IR 系列三款共用同一密封干涉儀光學平台與 AccuTrac™ DSP 數位訊號處理技術,差異主要在訊雜比、解析度、擴充能力與獨有功能。

項目FT/IR-4X(本款)FT/IR-6XFT/IR-8X
訊雜比35,000:147,000:155,000:1
最高解析度0.4 cm⁻¹0.25 cm⁻¹0.07 cm⁻¹
干涉儀角度45 度28 度28 度
雷射源二極體雷射二極體雷射HeNe 雷射
真空光學不支援選配選配
Rapid Scan80 Hz(選配)40 Hz40 Hz
Step Scan 時間解析不支援不支援支援(最低 10 nsec)
機體尺寸386 × 479 mm(緊湊)標準標準

選型建議:FT/IR-4X 的緊湊機體與基本配置適合多數 QC 例行檢測與教學需求。若預期未來會加裝 IRT 顯微紅外、或可能進階到全頻段研究,從 FT/IR-6X 起跳會比較有彈性——4X 雖然可加 Rapid Scan 與 NIR/遠紅外波長擴充,但沒有真空光學與 Step Scan,後續升級空間有限。FT/IR-4X / 6X / 8X 系列總覽 整理了 3 款的決策邏輯與應用對應,可作為比較參考。

顯微紅外擴充

FT/IR-4X 可整合 IRT 系列顯微紅外模組,將紅外光譜分析延伸到微區、單一顆粒層級。其中 IRT-1000 為嵌入式緊湊型(可放入 4X 樣品室),IRT-5100 與 IRT-5200 為獨立顯微鏡平台。完整顯微紅外型號比較可進入下方系列總覽頁。

整體系統規劃與相關資源

FT/IR-4X 對水氣、CO₂、振動、電力都有具體要求,單機進駐既有空間時容易發現環境條件不足。整廠規劃時把 FTIR 環境一併考量,可避免後續逐項補空間、補管路、補空調。主要考量包括:乾燥空氣或氮氣吹掃管路、防振桌或穩定地面、空調穩定性(避免溫漂)、電力穩定與 UPS、樣品準備區動線。
