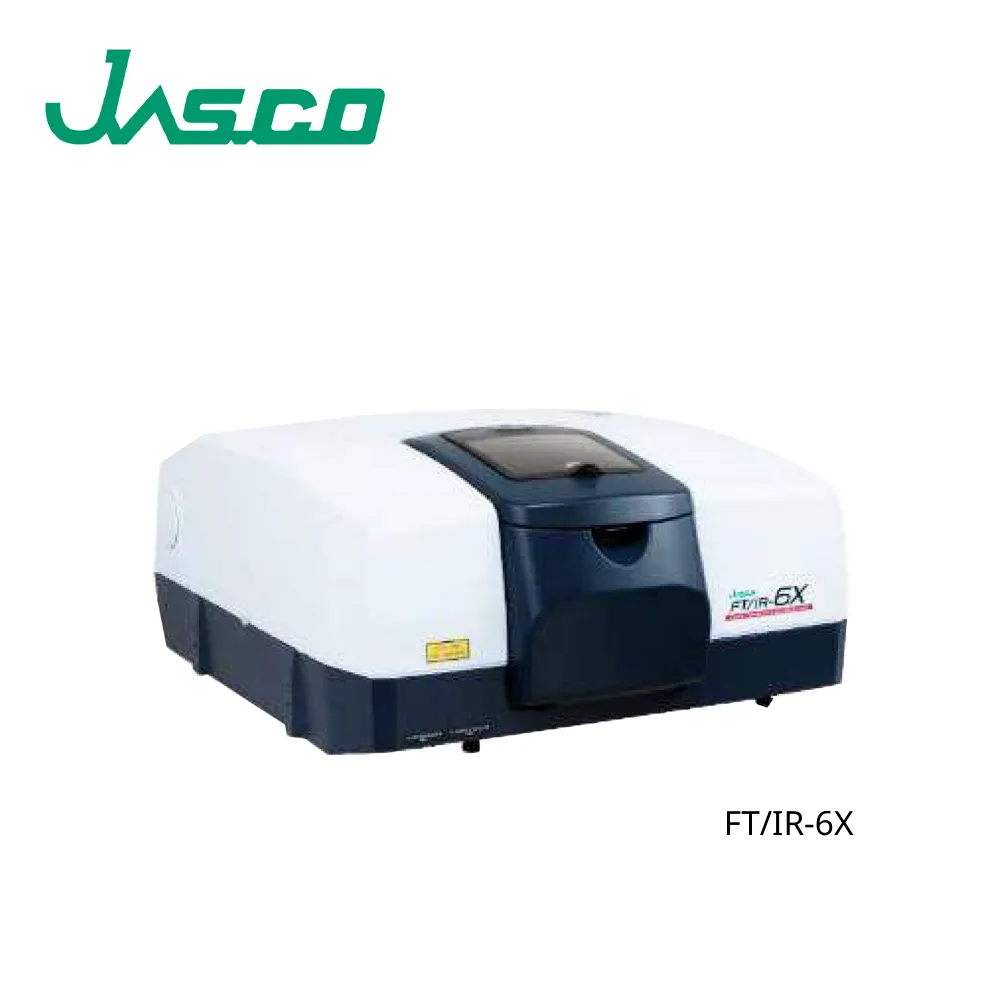

FT/IR-6X JASCO 傅立葉轉換紅外光譜儀

品牌：JASCO
產品型號：FTIR-6X

FT/IR-6X具有出色的訊雜比（47,000：1）和高解析度（0.25 cm-1），適於研究開發使用。它具有擴展測量波數範圍（25,000至20 cm-1）的能力，並且還可以選擇在真空條件下應用於紅外測量。FT/IR-6X具有卓越的性能、功能和實用性，可提供最佳解決方案。

FT/IR-6X JASCO 傅立葉轉換紅外光譜儀

相關文章

產品特色

產品特色

特點 :

  • 高精度的28º邁克生干涉儀（Michelson interferometer內部具有專利貓眼式反射鏡（corner-cube mirrors）），即使鏡組角度有偏移，仍可自動校正，防止光路偏差，無須時時刻刻做干涉儀的光學校准。
  • 自我診斷功能可在儀器啟動時檢查儀器狀態，並自動記錄檢查結果。使用者可以追蹤儀器狀態，得知運作是否有異常。
  • 內建NIST追溯Polystyrene參考品，可簡單地進行儀器的自我驗證（Validation）。如此便可以時時檢查儀器的狀態，確保分析結果的可靠性。
  • 干涉儀搭載最新的數位訊號處理（DSP）技術，可驅動並精確控制移動鏡（Moving mirror），並加強移動鏡的等速度移動的性能。
  • 24 位元的類比數位（A/D）轉換器加上最新的數位訊號處理（DSP）技術，使儀器具有出色的訊雜比（47,000:1）。
  • 移動鏡以近無摩擦力的電磁軌道驅動，解析度最高可達0.25 cm-1。
  • 可選購高達 40 Hz 的快速掃描（Rapid scan）功能。
  • 可選購的波數擴展範圍從 25,000 到 20 cm-1，以對應不同的研究領域。
  • 具有真空機型可供選擇，完全消除水氣、二氧化碳等氣氛干擾。
規格

規格

型號

FT/IR-6X

測量波數範圍

7800 to 350 cm-1

測量波數擴展範圍（選配）

25000 to 20 cm-1

解析度

0.25, 0.5, 1.0, 2, 4, 8, 16 cm-1

訊雜比

47000 : 1

檢知器

標配：

DLATGS （泊耳帖（Peltier）溫度控制）
選購：

MCT-N、MCT-M、MCT-W、MCT-PV、

Si photodiode（visible, near IR）、InSb、InGaAs、

DLATGS（PE window）、Broad band DLATGS、Si bolometer。

主機內部可以安裝2個檢知器，第3檢知器可安裝在主機外部，

全部檢知器皆可透過軟體切換。

分束器

標配：

Ge/KBr
選購：

Broad band Quartz、Si/CaF2、Broad band KBr、

Broad band mylar、Mid-far IR broad band
（使用者可自行更換，或是選購自動分束器切換器）

光源

標配：

高強度陶瓷光源（High-intensity ceramic source）
選購：

鹵素燈（軟體切換控制）

干涉儀

28º 邁克生干涉儀

貓眼式反射鏡

鑄鋁外罩密封結構帶KRS-5視窗（也可使用其他選購的視窗）

自動校準（Auto-alignment）機構

DSP控制

鍍鋁反光鏡。

氮氣吹掃

樣品室

檢知器室與干涉儀

真空機型

可選擇真空機型，完全消除水氣、二氧化碳等氣氛干擾。

驅動方式

機械軸承，電磁驅動

驅動速度

0.5, 1, 2, 3, 4, 6, 8 mm/sec.
快速掃描: 32 mm/sec.

快速掃描

40 spectra/sec.（16 cm-1 解析度下）

電腦連接介面

USB 2.0

防震機構

具有防震腳墊

尺寸 (W x D x H)

600 × 690 × 315 mm

重量

56 kg

產品詢問

科學儀器詢問表單

FT/IR-6X 適合什麼應用

FT/IR-6X 是 JASCO FT/IR 系列的研究主流款,訊雜比 47,000:1、解析度 0.25 cm⁻¹,擴充能力顯著超越 4X:可選真空光學徹底消除大氣 H₂O 與 CO₂ 干擾、波數範圍可擴充至 25,000–20 cm⁻¹、Rapid Scan 40 Hz、自動分束器切換、AccuTrac™ DSP 數位訊號處理。標配光路、樣品室、檢測器全系統氮氣吹掃。

適合的場域

  • 研究主流的紅外光譜量測:大學、研究機構、企業 R&D 中心的紅外光譜核心儀器
  • 藥品鑑定 + 21 CFR Part 11 合規:Spectra Manager CFR 軟體與密封干涉儀的高穩定性,適合製藥廠 QA 與藥典規範 QC
  • 多層複合材料層析分析:搭配 IRT 系列顯微紅外(尤其 IRT-5200 IQ Mapping),可進行薄膜分層、塗層厚度的微區分析
  • 水氣與 CO₂ 干擾敏感的研究:有機薄膜化學鍵測量、稀薄溶液分析,真空光學可徹底排除背景干擾
  • 長光程氣體分析、製程氣體監控:搭配長光程氣體槽可量測 ppb 級水氣與微量氣體
  • 未來預期擴充到顯微紅外的場域:FT/IR-6X 是 IRT-5200 / 7100 / 7200 高階顯微紅外的標準主機平台

不適合的應用

  • 純例行 QC、教學入門:6X 規格偏向研究級,純 QC 場域可考慮 FT/IR-4X 入門款,投資效益更高
  • 奈秒級時間解析光譜:Step Scan 時間解析需 FT/IR-8X 旗艦款
  • 0.07 cm⁻¹ 超高解析光譜:6X 最高解析 0.25 cm⁻¹,氣相高解析光譜、振動精細結構研究需 8X

與同系列其他型號的差異

FT/IR 系列三款共用同一光學設計平台與密封干涉儀,差異主要在訊雜比、解析度、擴充能力與獨有功能。

項目FT/IR-4XFT/IR-6X(本款)FT/IR-8X
訊雜比35,000:147,000:155,000:1
最高解析度0.4 cm⁻¹0.25 cm⁻¹0.07 cm⁻¹
真空光學不支援選配(可獨立控制干涉儀、光路、樣品室)選配
波長擴充至 25,000–20 cm⁻¹部分(NIR/遠紅外)完整支援完整支援
自動分束器切換不支援支援支援
雷射源二極體二極體HeNe
Step Scan 時間解析不支援不支援支援(最低 10 nsec)
系統氮氣吹掃僅樣品室全系統(光路 + 樣品室 + 檢測器)全系統

選型建議:FT/IR-6X 是 FT/IR 系列的研究主流款,訊雜比 47,000:1 與真空光學選項對研究級量測有顯著優勢,且是 IRT-5200 / 7100 / 7200 高階顯微紅外的標準搭配主機。若預期未來會做時間解析或要求 0.07 cm⁻¹ 超高解析,可考慮直接 FT/IR-8X 旗艦款。FT/IR 系列總覽 整理了三款的決策邏輯與應用對應,可作為比較參考。

顯微紅外擴充

FT/IR-6X 是 IRT 顯微紅外系列的標準搭配主機,可整合 5 款 IRT 顯微紅外,涵蓋從嵌入式緊湊型到陣列式化學成像。FT/IR-6X 的高訊雜比與真空光學選項,讓顯微紅外的微區量測也能取得高品質光譜。

整體系統規劃與相關資源

FT/IR-6X 對水氣、CO₂、振動、電力穩定都有具體要求,且若預期搭配 IRT 顯微紅外或真空光學系統,空間需求會明顯增加(需預留載台、檢測器液態氮、真空泵組擺放位置)。整廠規劃時把 FTIR 與顯微擴充環境一併考量,可避免後續逐項補空間、補管路、補空調。

整廠規劃與設備整合

相關設備分類

延伸閱讀

需要評估 FT/IR-6X 配置、真空光學選項、顯微紅外整合或整廠規劃,可提供樣品型態、預期應用與現場條件,原拓可協助評估;若有特殊規格需求,亦能依需求協助評估其他配置。
