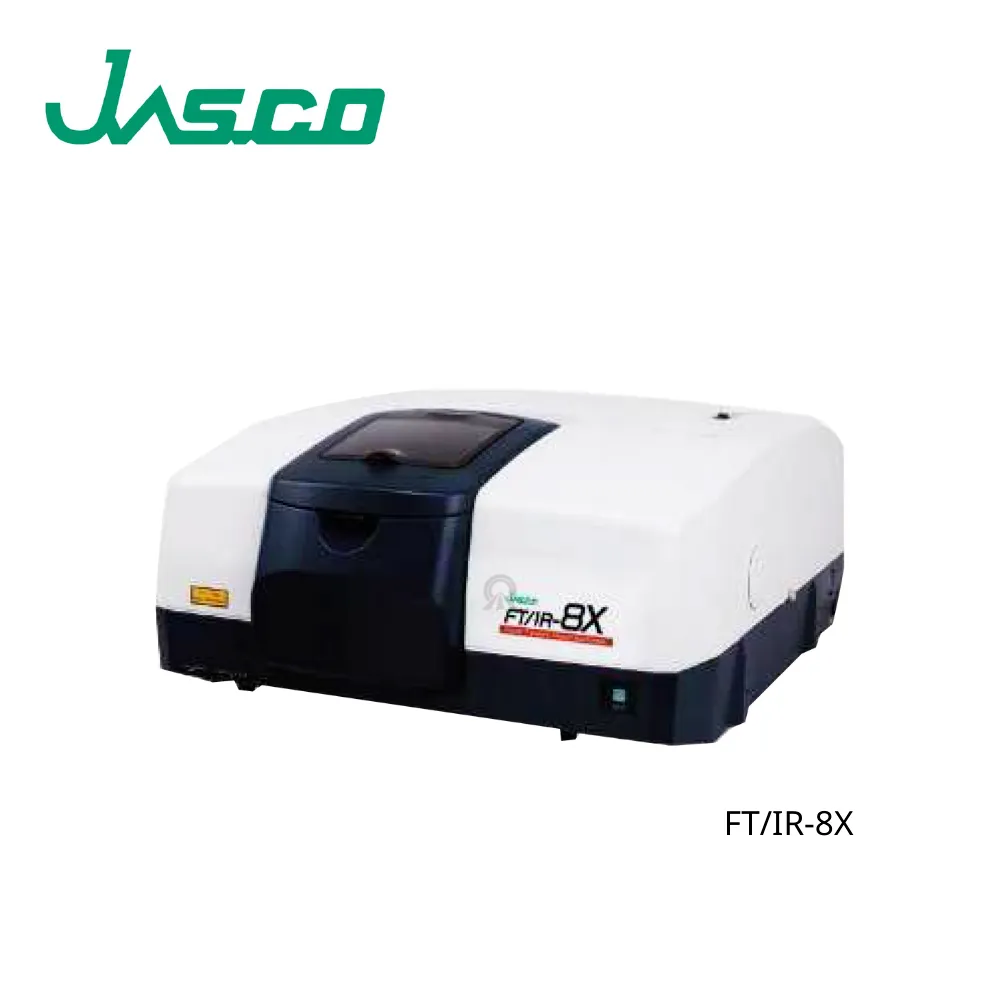

FT/IR-8X JASCO 傅立葉轉換紅外光譜儀

品牌：JASCO
產品型號：FTIR-8X

FT/IR-8X是最高規格的紅外光譜儀，具有最出色的訊雜比（55,000：1）與最高解析度（0.07 cm-1）。可提供快速掃描（Rapid scan）與步進掃描（Step scan）等選購測量功能，高達 10 nsec的時間解析度。另外也具有寬廣的波數擴展能力（25,000至20 cm-1），及真空機型可供選擇。

FT/IR-8X JASCO 傅立葉轉換紅外光譜儀

相關文章

產品特色

產品特色

特點 :

  • 高精度的28º邁克生干涉儀（Michelson interferometer內部具有專利貓眼式反射鏡（corner-cube mirrors）），即使鏡組角度有偏移，仍可自動校正，防止光路偏差，無須時時刻刻做干涉儀的光學校准。
  • 自我診斷功能可在儀器啟動時檢查儀器狀態，並自動記錄檢查結果。使用者可以追蹤儀器狀態，得知運作是否有異常。
  • 內建NIST追溯Polystyrene參考品，可簡單地進行儀器的自我驗證（Validation）。如此便可以時時檢查儀器的狀態，確保分析結果的可靠性。
  • 干涉儀搭載最新的數位訊號處理（DSP）技術，可驅動並精確控制移動鏡（Moving mirror），並加強移動鏡的等速度移動的性能。
  • 24 位元的類比數位（A/D）轉換器加上最新的數位訊號處理（DSP）技術，使儀器具有出色的訊雜比（55,000:1：1）。
  • 移動鏡以近無摩擦力的電磁軌道驅動，解析度最高可達0.07 cm-1。
  • 可選購高達 40 Hz 的快速掃描（Rapid scan）功能。
  • 可選購的波數擴展範圍從 25,000 到 20 cm-1，以對應不同的研究領域。
  • 具有真空機型可供選擇，完全消除水氣、二氧化碳等氣氛干擾。
規格

規格

型號

FT/IR-8X

測量波數範圍

7800 to 350 cm-1

測量波數擴展範圍（選購）

25000 to 20 cm-1

解析度

0.07, 0.25, 0.5, 1.0, 2, 4, 8, 16 cm-1

訊雜比

55000 : 1

檢知器

標配：

DLATGS （泊耳帖（Peltier）溫度控制）
選購：

MCT-N、MCT-M、MCT-W、MCT-PV、

Si photodiode（visible, near IR）、InSb、InGaAs、

DLATGS（PE window）、Broad band DLATGS、Si bolometer。

主機內部可以安裝2個檢知器，第3檢知器可安裝在主機外部，

全部檢知器皆可透過軟體切換。

分束器

標配：

Ge/KBr
選購：

Broad band Quartz、Si/CaF2、Broad band KBr、

Broad band mylar、Mid-far IR broad band
（使用者可自行更換，或是選購自動分束器切換器）

光源

標配：

高強度陶瓷光源（High-intensity ceramic source）
選購：

鹵素燈（軟體切換控制）

干涉儀

28º 邁克生干涉儀、貓眼式反射鏡、

鑄鋁外罩密封結構帶KRS-5視窗（也可使用其他選購的視窗）、

自動校正（Auto-alignment）機構、DSP控制、鍍鋁反光鏡。

氮氣吹掃

樣品室、檢知器室與干涉儀

真空機型

可選擇真空機型，完全消除水氣、二氧化碳等氣氛干擾。

驅動方式

機械軸承，電磁驅動

驅動速度

0.125, 0.25, 0.5, 1, 2, 3, 4, 5, 6, 7, 8 mm/sec
快速掃描: 32 mm/sec.

快速掃描

40 spectra/sec.（16 cm-1 解析度）

電腦連接介面

USB 2.0

防震機構

具有防震腳墊

尺寸 (W x D x H)

600 × 690 × 315 mm

重量

56 kg

產品詢問

科學儀器詢問表單

FT/IR-8X 適合什麼應用

FT/IR-8X 是 JASCO FT/IR 系列的研究旗艦款,訊雜比 55,000:1、解析度 0.07 cm⁻¹,搭載 HeNe 雷射源(系列中唯一,其他兩款為二極體雷射)。獨有 Step Scan 時間解析功能,可達奈秒級量測(最低 10 nsec)。可選真空光學徹底排除大氣干擾、Rapid Scan 40 Hz、波數範圍可擴充至 25,000–20 cm⁻¹ 全頻段(含遠紅外)。

適合的場域

  • 時間解析光譜研究:Step Scan 奈秒級量測適合化學反應動力學、自由基偵測、光化學中間體研究、超快過程觀察
  • 極低濃度、極低訊號樣品研究:55,000:1 訊雜比可從噪聲背景中提取極微弱訊號,適合稀薄薄膜、單分子層、痕量物質量測
  • 振動精細結構研究:0.07 cm⁻¹ 解析度可分辨同位素差異、振動精細譜帶、轉動譜帶,適合理論光譜研究與比對
  • 氣相高解析光譜:氣體分子的轉動-振動精細譜帶研究、大氣痕量氣體量測
  • 遠紅外、全頻段研究:搭配真空光學與遠紅外光源可量測 25,000–20 cm⁻¹ 全頻段,適合金屬-配位子振動、晶格振動、半導體光學特性研究
  • 同步輻射或外部光源整合:HeNe 雷射的高穩定性適合與外部光源(雷射、同步輻射)整合的進階實驗

不適合的應用

  • 純例行 QC、教學入門:8X 規格遠超 QC 需求,投資效益不佳,建議 FT/IR-4X 或 FT/IR-6X
  • 主流研究但無時間解析或超高解析需求:若研究不需要 0.07 cm⁻¹ 解析、不需要 Step Scan、不需要遠紅外全頻段,FT/IR-6X 已能滿足且投資門檻較低
  • 空間有限的實驗室:8X 標配遠超 4X / 6X 的擴充模組,常搭配真空泵、外部光源整合,空間需求較大

與同系列其他型號的差異

FT/IR 系列三款共用同一光學設計平台與密封干涉儀,但 8X 在訊雜比、解析度、Step Scan 時間解析與雷射源選擇上有獨有規格。

項目FT/IR-4XFT/IR-6XFT/IR-8X(本款)
訊雜比35,000:147,000:155,000:1
最高解析度0.4 cm⁻¹0.25 cm⁻¹0.07 cm⁻¹
雷射源二極體二極體HeNe(高穩定性)
Step Scan 時間解析不支援不支援支援(最低 10 nsec)
A/D 轉換器標準24-bit24-bit + 增強 DSP 控制
真空光學不支援選配選配
25,000–20 cm⁻¹ 全頻段部分擴充完整支援完整支援
系統氮氣吹掃僅樣品室全系統全系統

選購建議:FT/IR-8X 的核心價值在三個獨有規格:Step Scan 奈秒級時間解析、0.07 cm⁻¹ 超高解析、HeNe 雷射的高穩定性。如果研究團隊有以下任一明確需求,8X 是直接的選擇——超快化學反應動力學、自由基中間體偵測、振動精細結構解析、需要與外部雷射或同步輻射整合。若沒有這些需求,FT/IR-6X 已能滿足絕大多數研究主流量測。FT/IR 系列總覽 整理了三款的決策邏輯與應用對應,可作為比較參考。

顯微紅外擴充

FT/IR-8X 可整合 IRT 顯微紅外系列,特別搭配 IRT-7100 / 7200 全自動陣列式顯微鏡時,8X 的高訊雜比能在快速大面積化學成像中保持光譜品質。對於需要時間解析顯微紅外、或極微區極低訊號的研究,8X + IRT-7200 是 JASCO 系列中最完整的研究級組合。

整體系統規劃與相關資源

FT/IR-8X 是研究旗艦,空間需求顯著大於入門款。若搭配真空光學、遠紅外擴充、IRT 高階顯微紅外,需預留真空泵組、HeNe 雷射穩定空間、檢測器液態氮、外部光源整合空間。整廠規劃時把 8X 系統一併考量,可避免後續逐項補空間、補管路、補電力。
